    HK山多雨多，所以土方计算和挡土墙就显得非常重要了。这期就来看看用先进的BIM方法，是如何计算土方量和绘制斜坡和挡土墙的。可谓是非常有趣。

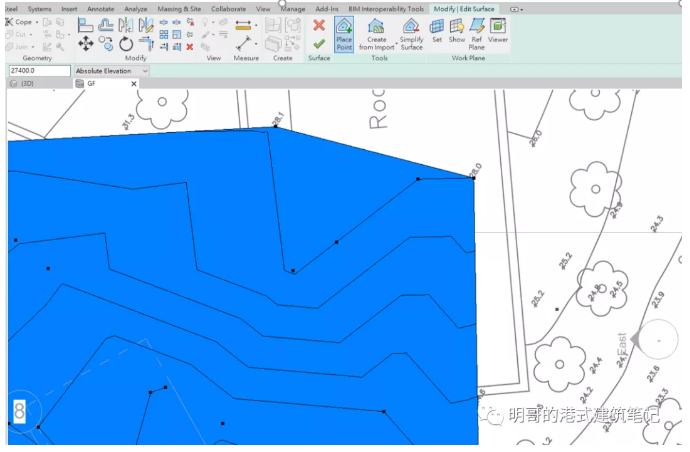

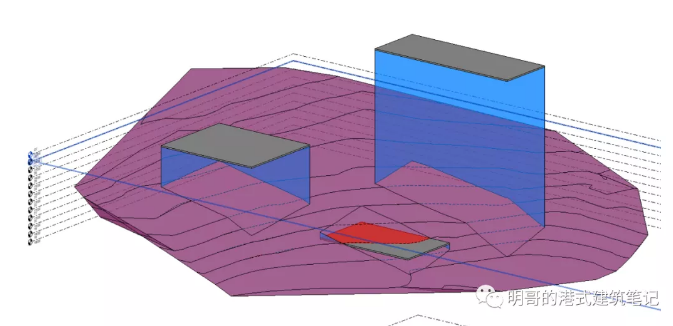

    首先是在REVIT里面画地形，普通的方法是根据CAD底图点上高程点，REVIT会自动连接它们成为等高线，最后输入完成之后，就可以形成一个地形了，除了输入点的高程，其实还可以直接导入高程点，这里就先不采用导入方法了。

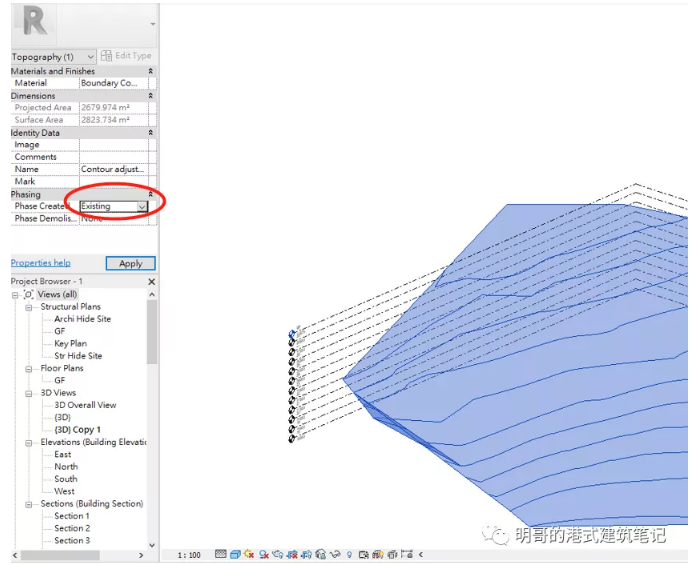

    地形创建完成之后，下一步就是把这个原有的地形，设置它的阶段为现有。

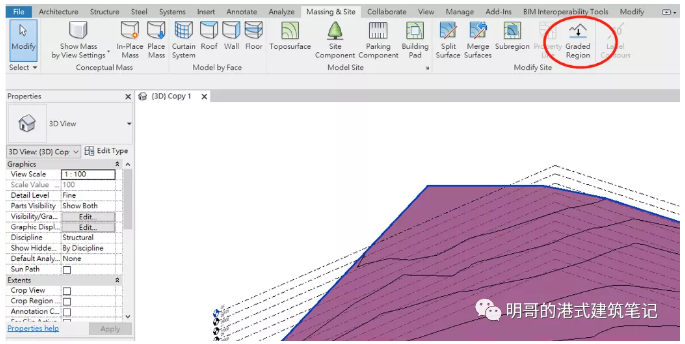

    然后点选有座山的命令，复制一个跟现有地形完全相同的表面，如上图所示。

    然后，可以开始进行地坪的绘制，地坪可以有高有低，但是不能够发生重叠。

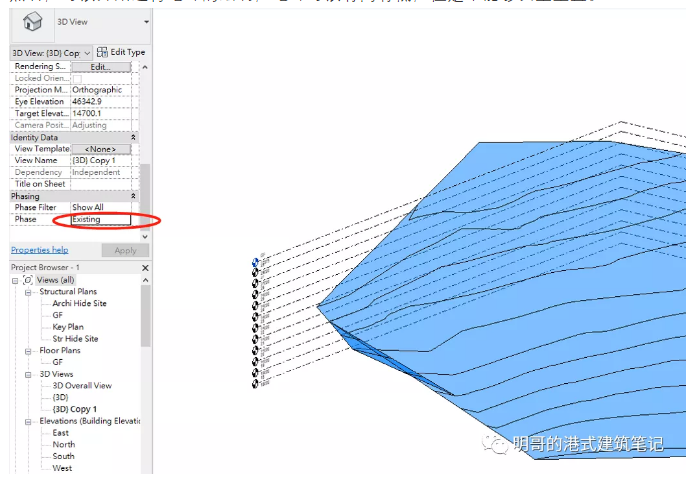

    然后，在3D视图当中，把阶段设置为现有，于是3D视图当中就只剩下之前设置为现有EXISTING的地形了。然后把这个阶段为EXISTING的地形删掉它。

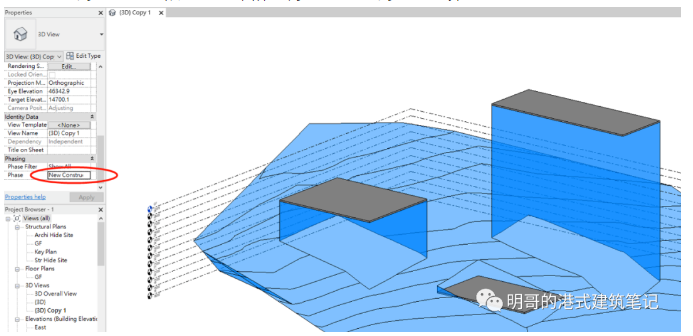

    3D视图设置newconstruction，于是只留下新复制出来的地形和建筑地坪。

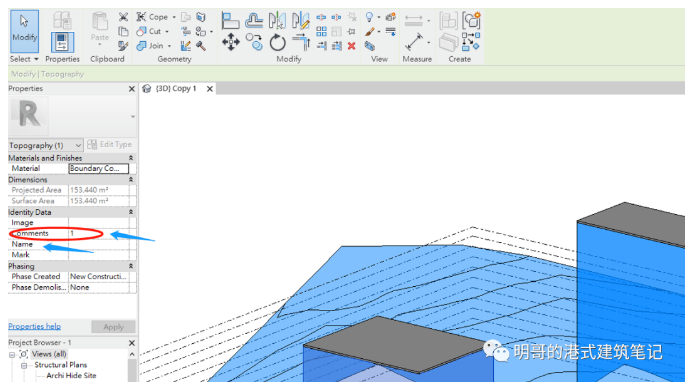

    把地坪和地形之间自己形成的土方体块命名，一般用NAME或者COMMENT

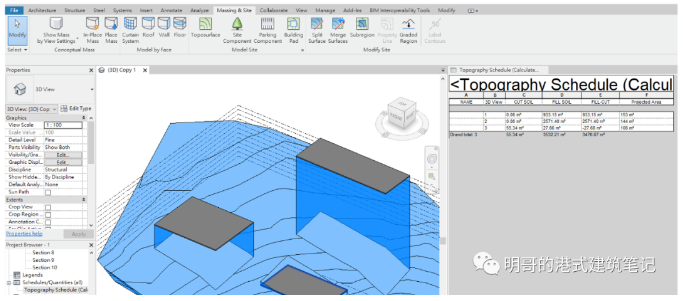

    创建明细表，就可以看见体积了。如果地坪比地形都高，就可以知道需要填多少立方米的土，如果地坪比地形低，就可以知道需要挖多少立方米的土。如果地坪插进了地形里面，就可以知道局部挖多少和填多少，可谓是非常有趣了。

    HK的填海工程较多，采用REVIT也可以计算到底建筑地坪到海床中间有多少立方米的沙石，只要把地形设置为海床的地形即可，可谓是非常之方便快捷。

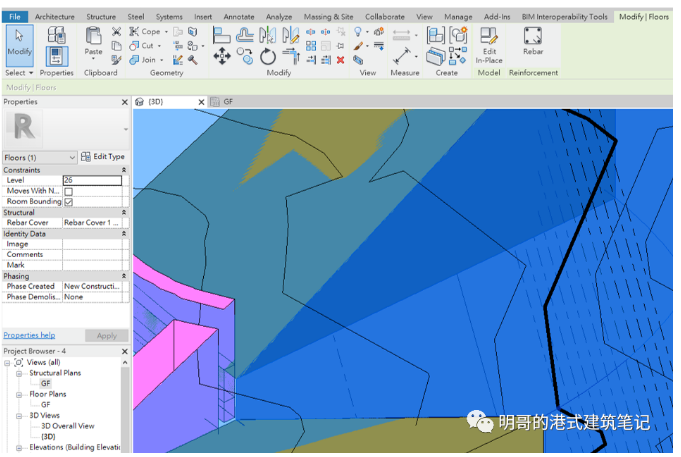

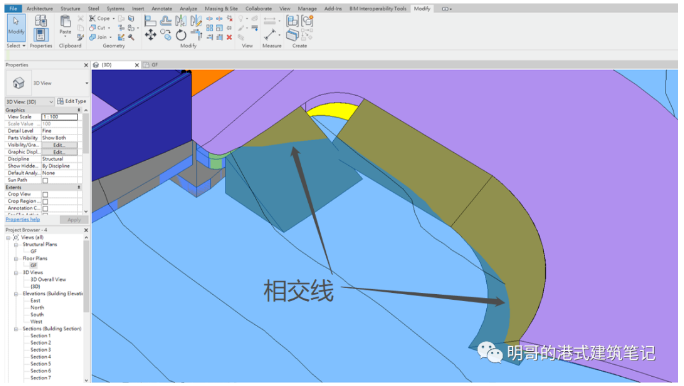

    除了计算土方量之外，还可以使用REVIT内建模型当中的拉伸或者放样创建挡土斜坡，然后还可以得出斜坡跟地形的交线，这条线就是挡土斜坡的边缘了。

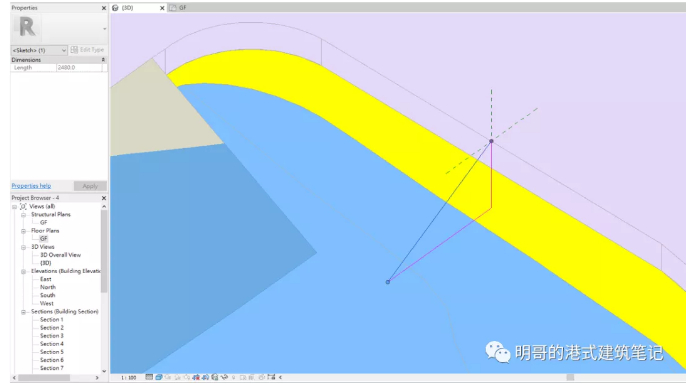

    在这里，挡土斜坡的倾角是30度，这个可以在放样的轮廓当中进行设置的。

    如果是挖方，采用放样，还可以得出斜坡和地形的交线，蓝色部分是斜坡的范围，而灰色部分则是高于地形的部分，这个部分是不需要的，可以切掉它。

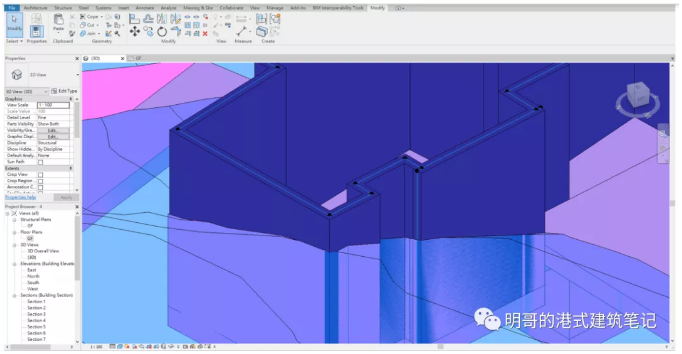

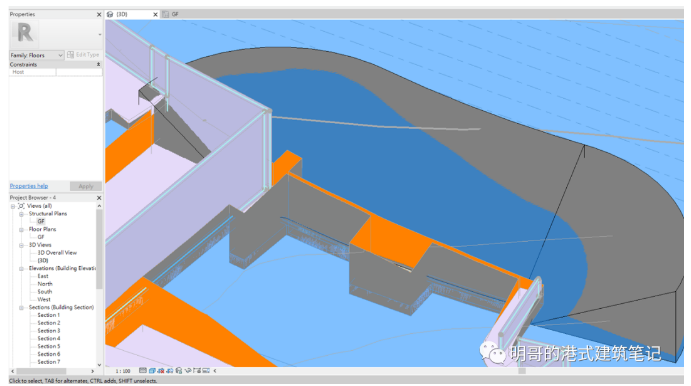

    而挡土墙的转角位置则可以采用放样绘制，两边高差不同还可以采用放样融合

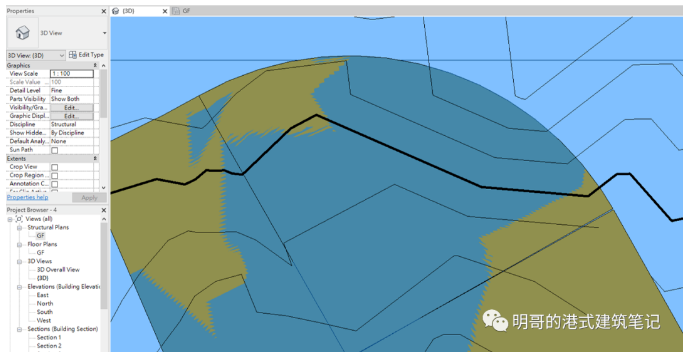

    完成后的平面图长这个样子，蓝色部分是挡土斜坡的范围，绿色部分是不需要的。如果挡土斜坡的倾角越大那么蓝色部分就会越小，不需要的部分就越多。

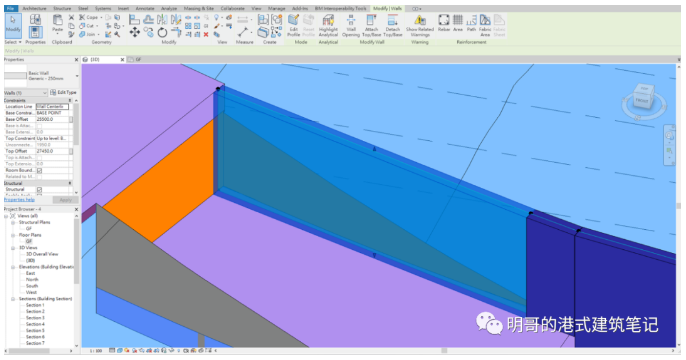

    有时候不做挡土斜坡，而做挡土墙，挡土墙所受侧向土压力，还需要用内部回填土进行平衡，通常来说挡土墙底部和底板的L形支座处需要配置结构钢筋。

    这就是用REVIT计算土方和画斜坡挡土墙的具体方法了
