    基本介绍

    长距离输送管道的应用场景有很多，输水、石油、天然气等等，涵盖的行业众多，管道管材的选型也很多，比如说有钢管焊接啊，球墨铸铁管啊，PCCP管啊等等很多，设计人员会根据投资、安全运行、社会影响和使用寿命等等方面综合考虑使用什么管材，这些个就不是我能关心的地方了，案例是钢管焊接形式的长距离输送管道。

    描述

    在我这个外行眼里面，这些长距离输送管道都有一个特征，比较长，截面大多为正圆，根据不同的管道管材区分连接方式，有焊接、有各种接口、有压块式还有承插式等等，然后就试着弄了一个钢管焊接的，在这里面考虑到的，

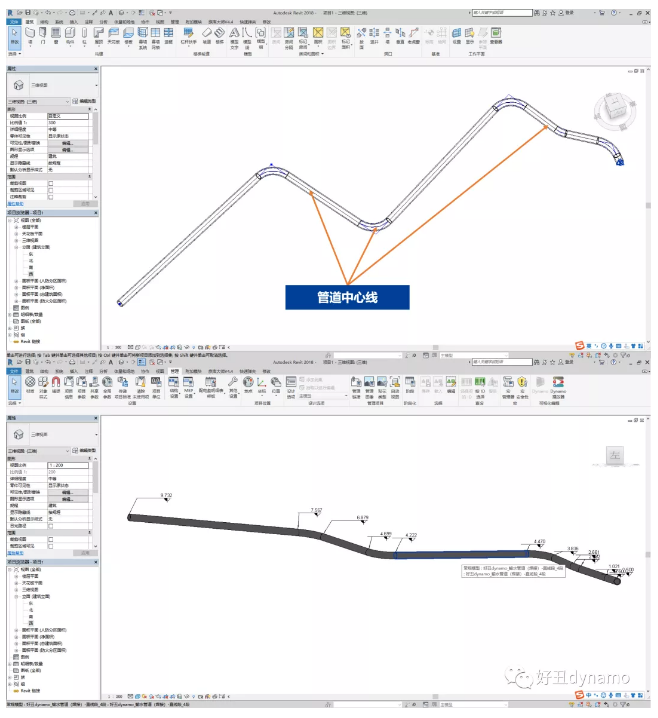

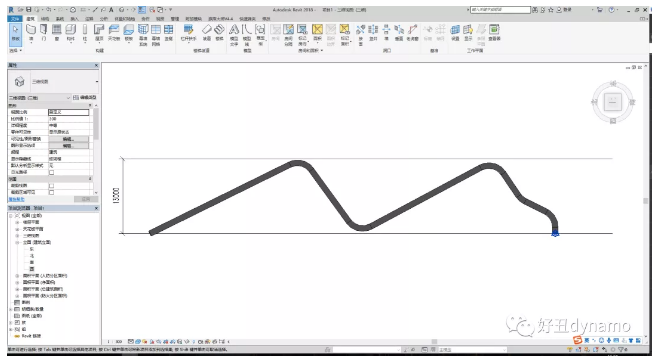

    一是线路的走向，这肯定是有拐弯、有高程变化的；

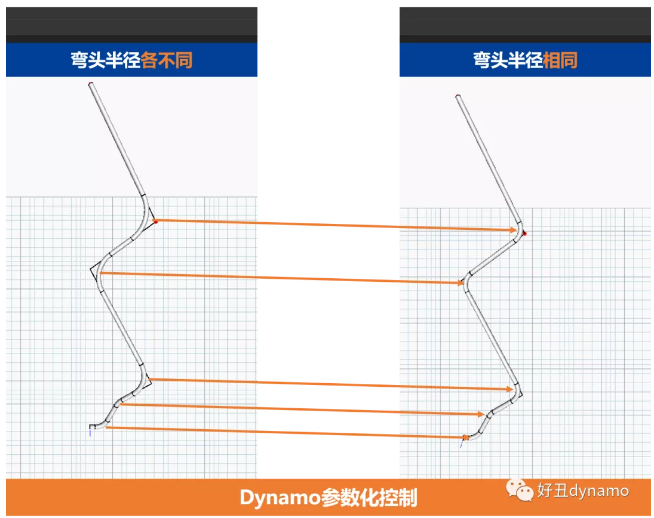

    二是钢管弯头，这里面考虑了两点，1.在整个线路上，钢管弯头的半径是不统一的，2.是统一的；

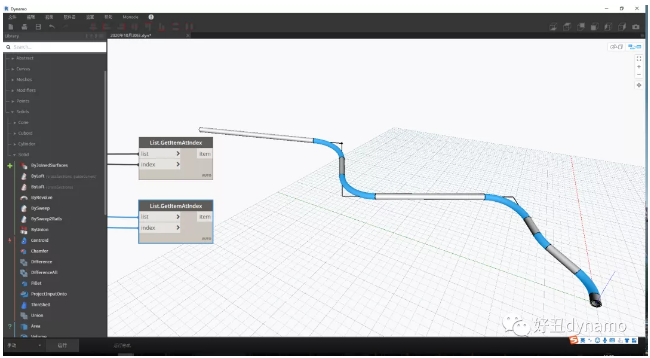

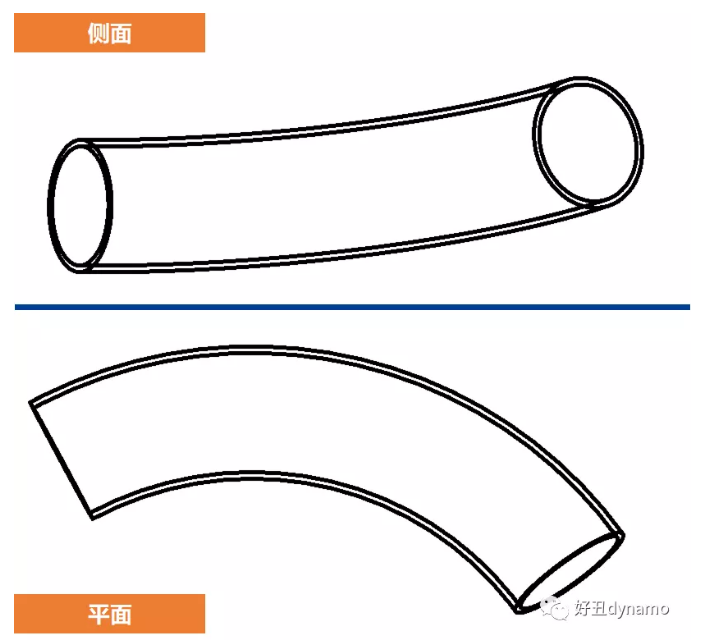

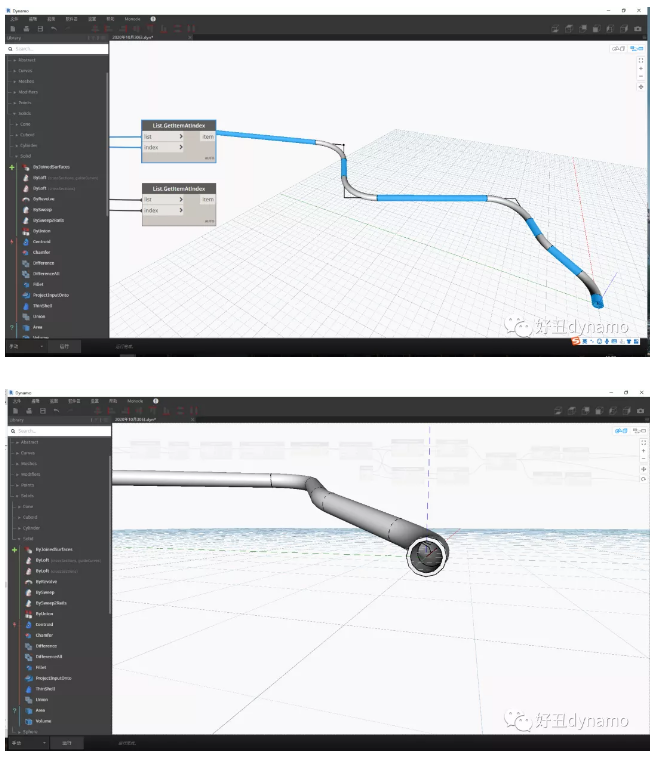

    三是，除开弯头以外，所有钢管都应该是平直的，用弯头来控制转弯和起伏，这里面又是考虑了两点，1.弯头的中心线与平直的钢管中心线应该是相切且连续的，2.因为1的想法，那么这个弯头中心线更多的状态是平面上是弧形的、侧面是有坡度的弧形，是一个扭曲的状态；

    四是，精准建模，就是怎样保证和图纸相符，误差在10mm以内；

    五是，BIM能为建设单位、设计单位、施工单位等多方带来怎样的便利和应用点，因为这不是具体的项目，只是我脑袋里面的想法，应用就做了一个，弯头定位。

    四和五是多想的，因为没有项目依托，弯头定位会在后期讲解。

    这一段时间几个玩的好的，都在问我，怎么没有继续桥梁工程的分享了呢？原因有二，其一是憋了一个想法，直接分享源文件，其二是最近和老婆一起看甄嬛传上了瘾，哈哈哈，不急哈，我们来日方长。

    思路描述

    等我再梳理梳理弯头定位的问题，下次接着。

    成都

    2020年11月6日
