首先开始前，使用到的软件：

    -Revit2020

    -Rhino7(grasshopper)内置

    -Rhino.inside

    实际操作时，确保安装了以上三个软件。

    如果不会使用Grasshopper，也可以用Rhino代替建模，但是Revit-->Rhino或者Rhino-->Revit只能通过Grasshopper实现。

    一、Revit+Rhino+Grasshopper运行原理

    如果想要在Revit中同步Rhino的文件，需要在安装好Revit之后，下载安装Rhino.inside。这是一个Revit的插件。

    原理就是

    在Revit软件中，运行Rhino和grasshopper，有点类似在MacOS中运行Windows虚拟机，可以正常访问Rhino和Grasshopper的所有功能以及文件，并且所有生成的文件需要各自单独保存，也就是Revit、Rhino、Grasshopper是要分别保存后，才能下次打开的时候再次读取。否则会丢失。

    同时Rhino导入Revit的模型和直接Import3D文件进Revit不同的是，Rhino.inside的文件仍然保留在Revit中的可编辑性（比如墙体/楼板的boundaryline，type，material等属性都是可以同时在Grasshopper和revit中编辑）。

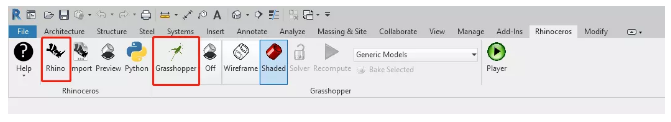

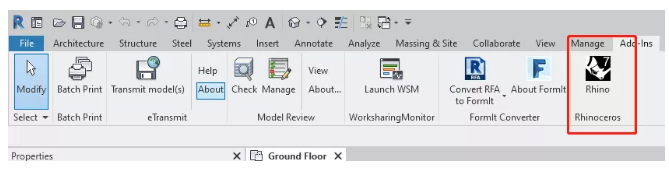

    安装好Rhino.inside后运行Revit，此时会看到Plugin栏下，有一个Rhino的标志。点击运行Rhino。

    此时就会出现一个Rhino和Grasshopper的操作界面。

    此时Rhino的世界坐标轴和Revit的坐标轴是对应的。所以，所有的Rhino建模内容都可以同步到Revit同一位置上。当然反过来也是一样。

    二、初步建模建议

    在建模中，建议优先采用Rhino和Grasshopper单独建模，完成后再把文件导入Revit的Rhino和Grasshopper中。因为运算量大的Grasshopper模型非常占用内存，尤其是在连错电池块的时候，内存暴增，显示同步到Revit中的时候内存增加很多。测试的时候就因为忘记Flattentreedata导致运算过多，内存一直卡到满，最后revit和rhino都崩溃闪退了。

    三、Revit中的Grasshopper新增内容与相互协同

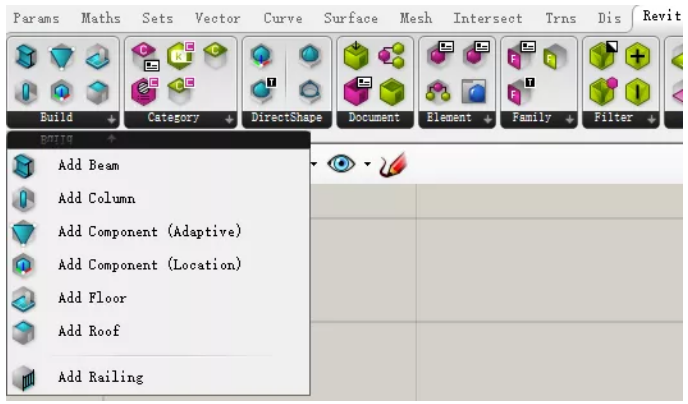

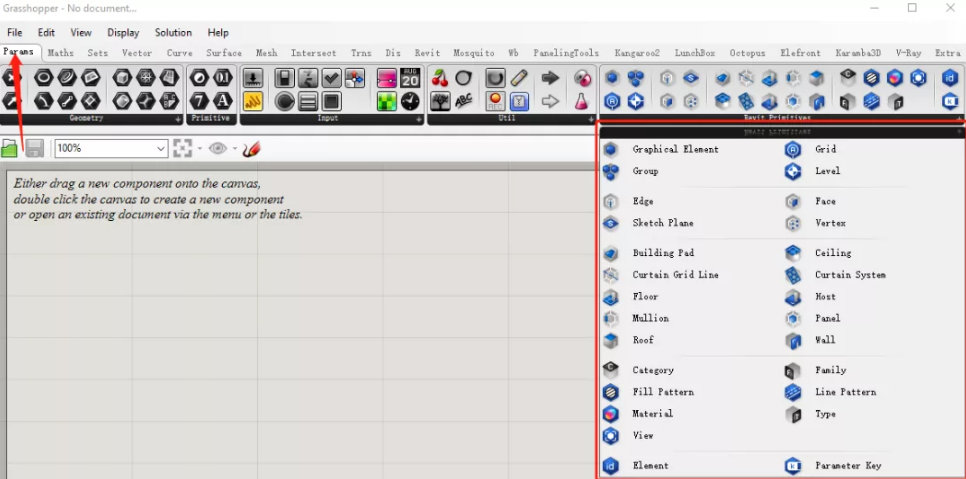

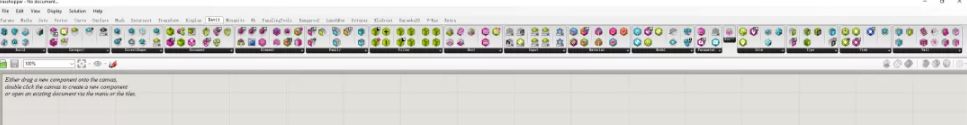

    前面提到所有的Rhino模型同步到Revit中需要使用Grasshopper才能完成。这个就是Revit中的Grasshopper新增的插件。Params新增了RevitPrimitive指令栏，以及单独的Revit栏

    初步研究发现，有两种方式将Grasshopper/Rhino文件导入Revit。

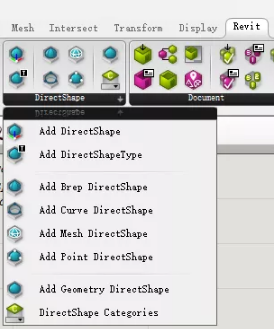

    1.Directshape

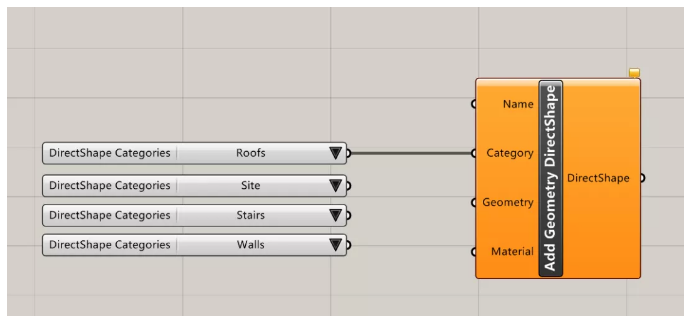

    这种方式可以通过Grasshopper把任何模型都导入到Revit中，并且modeltype是可以编辑的，并不是genericmodel。并且可以赋予Revit中的材质（这一部分还未研究）

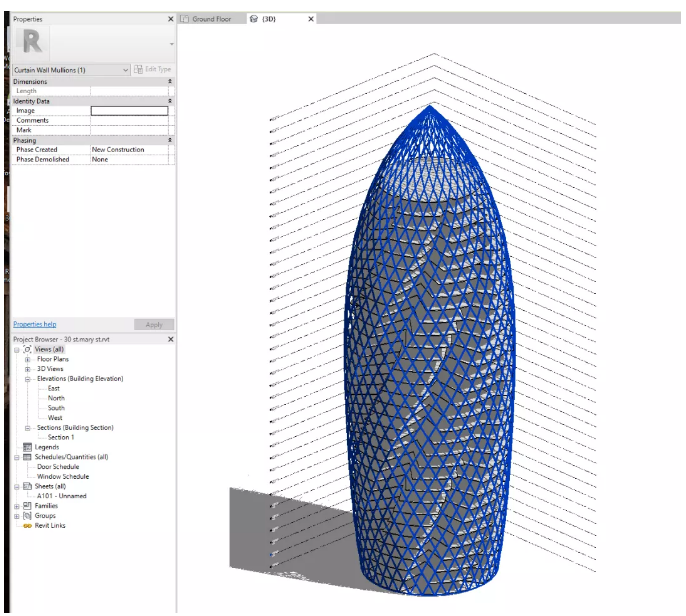

    但是Directshape虽然方便，缺点就是不可以在Revit中编辑。对于非常规的幕墙Mullion设计非常好用。比如下图的案例。而编辑可以在Grasshopper中继续编辑，并且实时同步在Revit中。

    Directshape生成的模型，很像Revit自己生成的Component-modelinplace所做出的模型。（对应的Category一定要做好，要不然后续Documentation很麻烦）

    2.Buildboundaryline

    这种做法和Revit自己生成的模型做法是一样的。

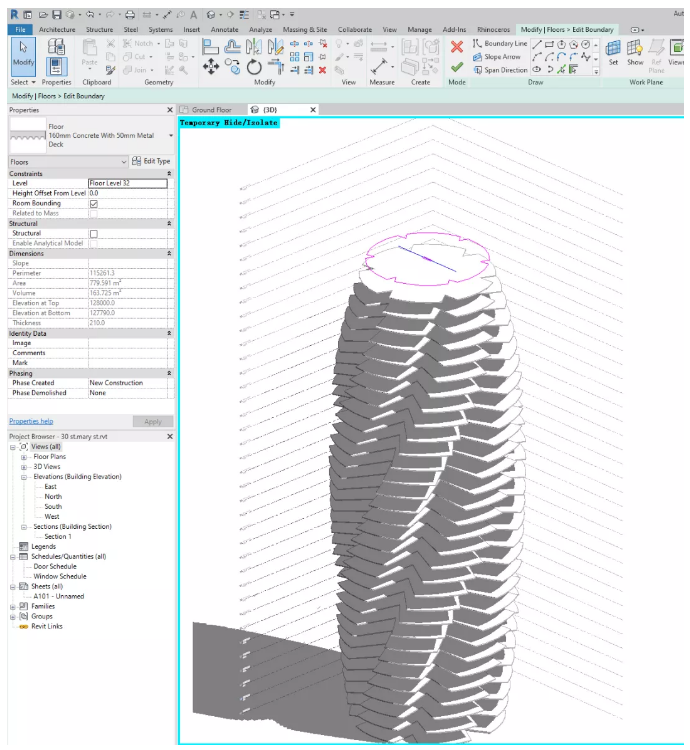

    可以在Revit中单独编辑boundaryline。并且在Revit中直接更改材料等属性。

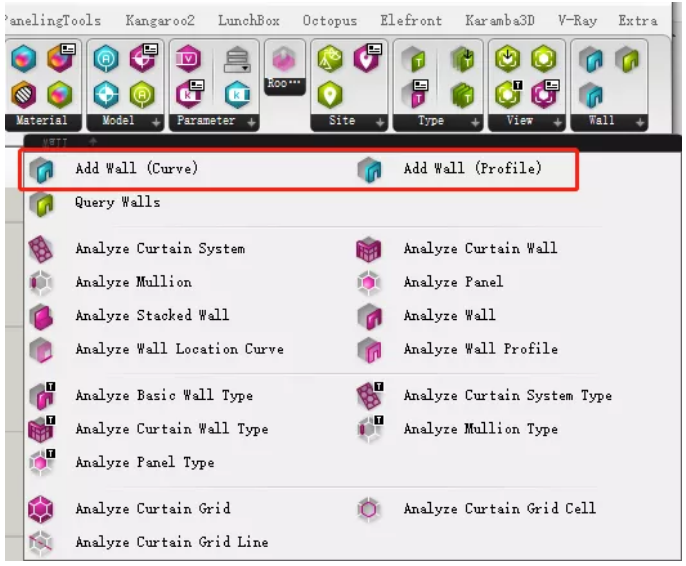

    以建一个楼板为例。和Revit自己做出来的楼板没有区别。同样也适用于墙、屋顶、柱子等，在Built栏下的所有电池块。

    四、Revit导入Rhino

    Revit建完模型之后导入Rhino中，同样也是通过Grasshopper来实现。但是电池块是Rhino.inside官网写好的。不需要自己单独做。

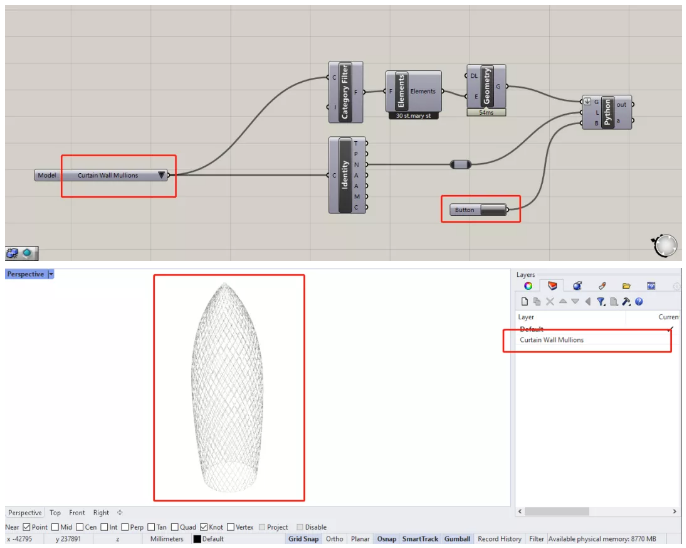

    只要选好对应要拷贝的ModelCategory，点一下Button，Rhino中就会在坐标系同一个位置出现已经编辑好图层的对应模型。并且在Rhino中可以和原生模型一样编辑材质与渲染。

    （这部分的grasshopperscript，可以公众号回复revittorhino获取。)
