Tekla建模-------轴线创建
1、常规轴线创建
1.1、新建模型时：

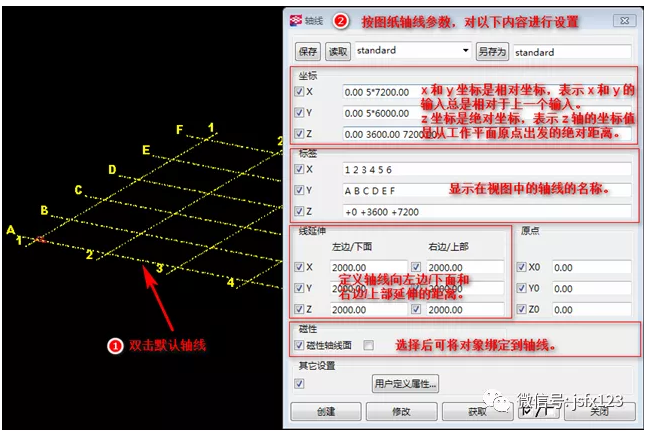

?双击默认轴线，弹出轴线对话框
?按图纸轴线参数，进行设置修改
坐标X、Y：当距离相等时可以写成数量*间距（5*7200）的形式，如果距离不相等，需要用空格隔开。
1.2、无轴线时：
?单击建模-->创建轴线...
?弹出轴线对话框，按上述方法进行设置
2、成角度轴线创建

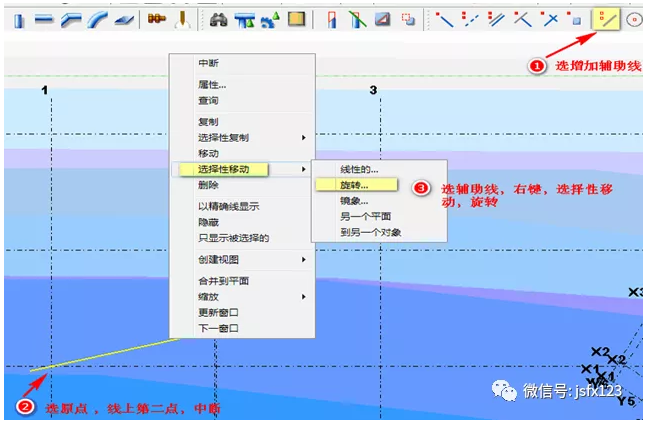

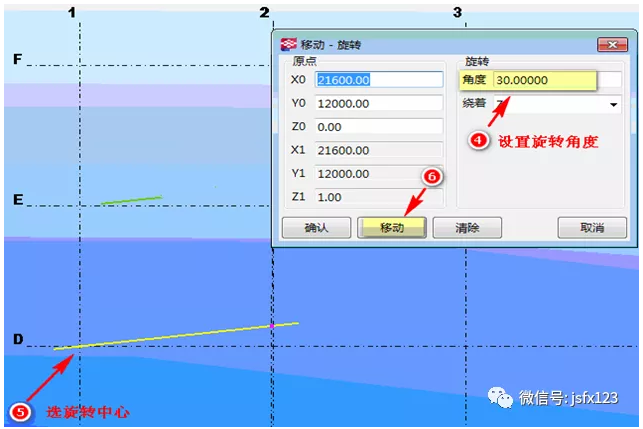

?增加辅助线-->选择性移动-->旋转

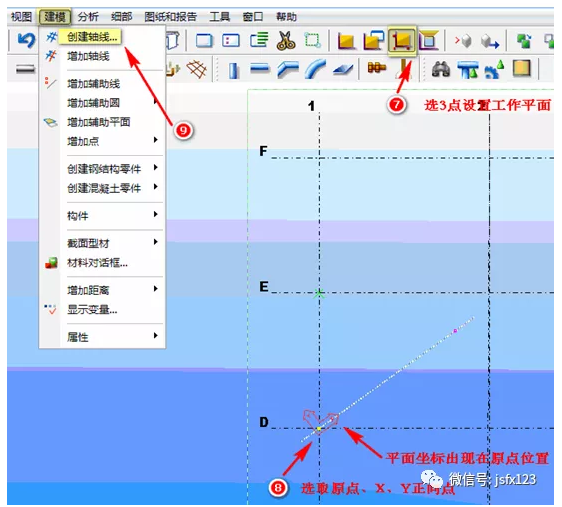

?3点（原点、X、Y方向）设置工作平面

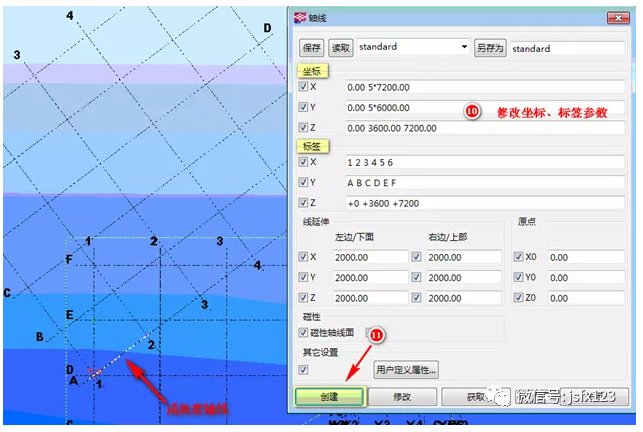

?按常规轴线法创建
3、圆弧轴线创建

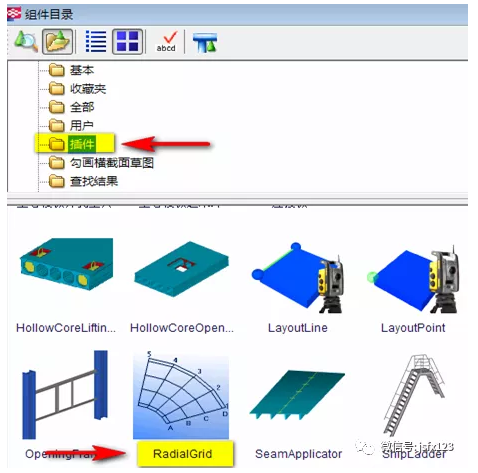

?打开组件目录（CTRL+F）-->插件-->极坐标（RadiaGrid）

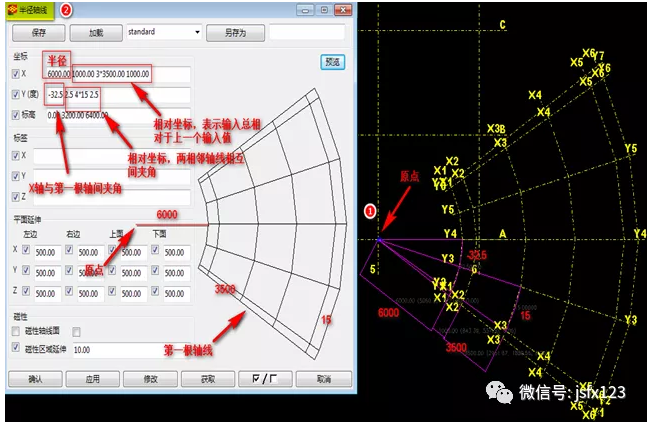

?选取原点，修改中心线属性
4、更改轴线颜色
单击工具-->选项-->高级选项-->模型视图-->XS_GRID_COLOR
RGB值定义轴线的颜色：
1.01.01.0白色
1.00.00.0红色
0.01.00.0绿色
0.00.01.0蓝色
1.01.00.0黄色
