BIM技术如今在工程行业应用广泛，它是一种应用于工程设计，建造，管理的数据化工具。最根本的目的在于实现建筑信息的集成，从方案设计到后期运维的「全生命周期管理」。想应用好BIM技术管理项目，模型的准确与完整是重要的基础，它是整个BIM技术流程的桥梁。下面我就来讲讲机电项目模型创建的流程。

    -BIM机电建模流程（一）-

    ●1.创建标高

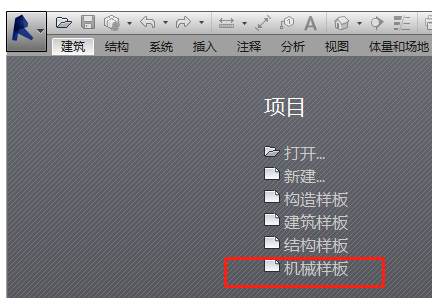

    1）选择机械样板；

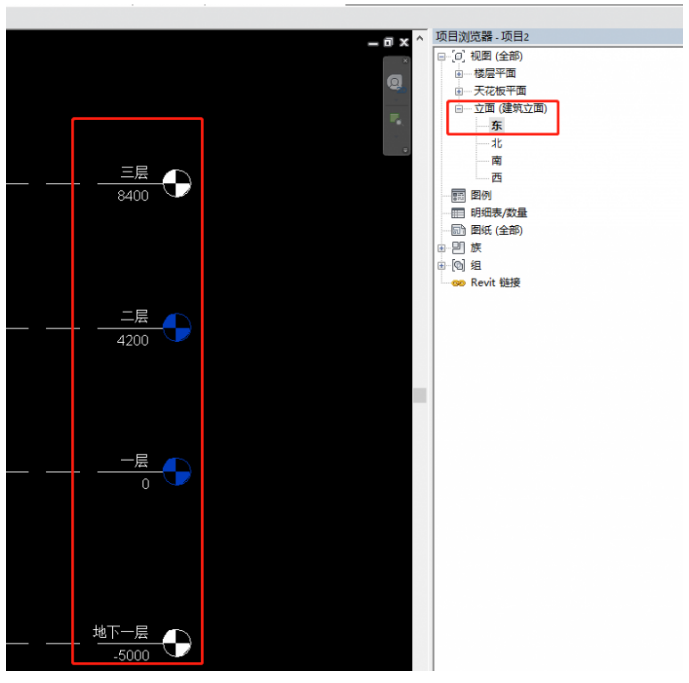

    2）选择立面，并根据图纸创建楼层

    ●2.创建轴网

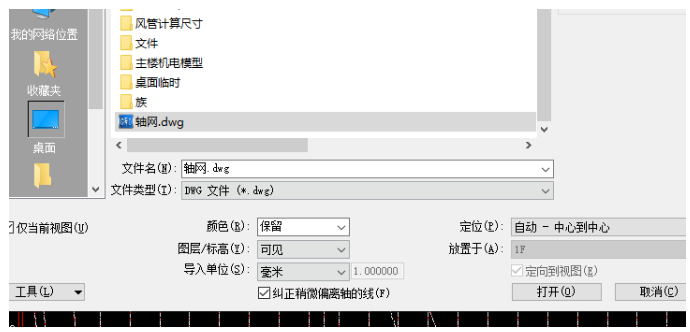

    1）导入轴网底图

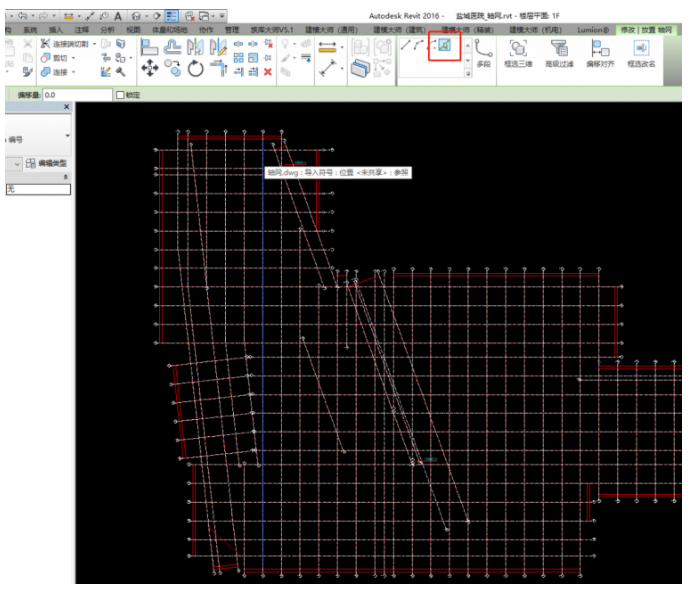

    2）拾取CAD底图的轴网，并把创建好的轴网锁定。

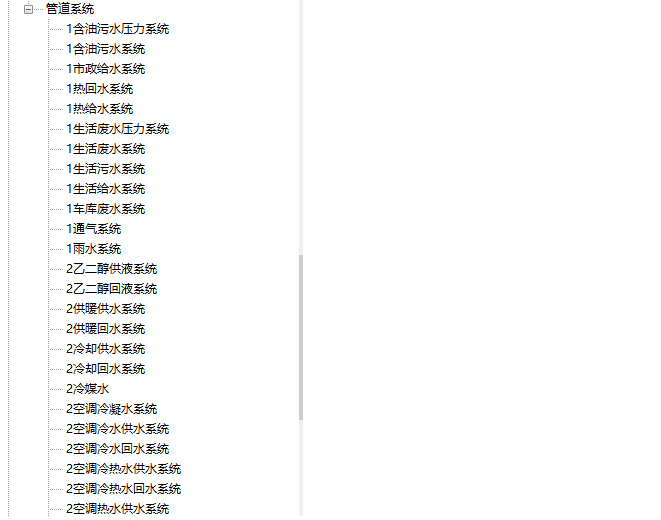

    ●3.创建管道系统

    管道系统一般分为：

    a.给水（市政给水，生活给水，中水，热给水，热回水，直饮供水，直饮回水）

    b.排水（厨房排水，污水排水，一般重力排水，压力排水，通气管，雨水，虹吸雨水）

    c.消防（消火栓，自喷，气体灭火，水炮）

    d.空调（空调冷热水供回水，空调冷水供回水，空调热水供回水，冷却水供回水，冷媒水，冷凝水，地暖供回水）

    e.动力（蒸汽，蒸汽冷凝水，燃气）

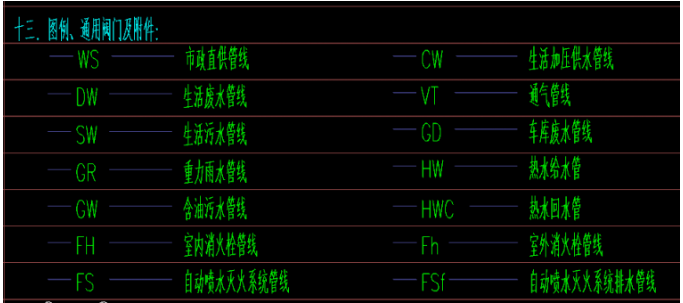

    1）根据设计说明创建管道系统

    2）设置每一个系统的参数

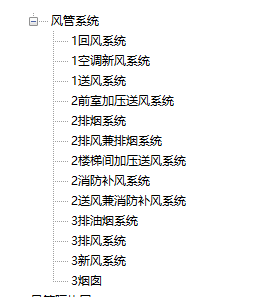

    ●4.创建风管系统

    风管系统一般分为：

    a.空调（空调送风，空调回风，空调新风）

    b.消防（排烟，补风，楼梯间加压送风，前室加压送风）

    c.通风（排风，新风，排油烟）

    1）参照水管系统设置与暖通图纸创建风管系统

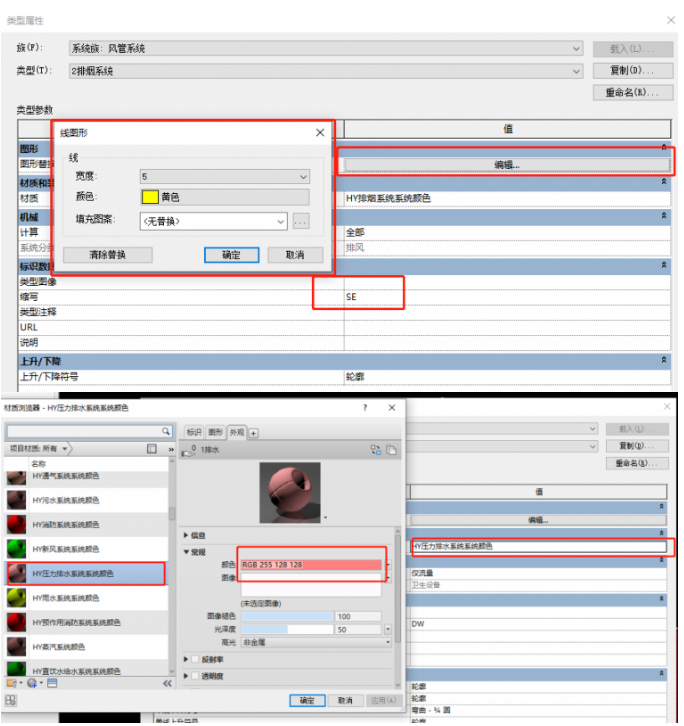

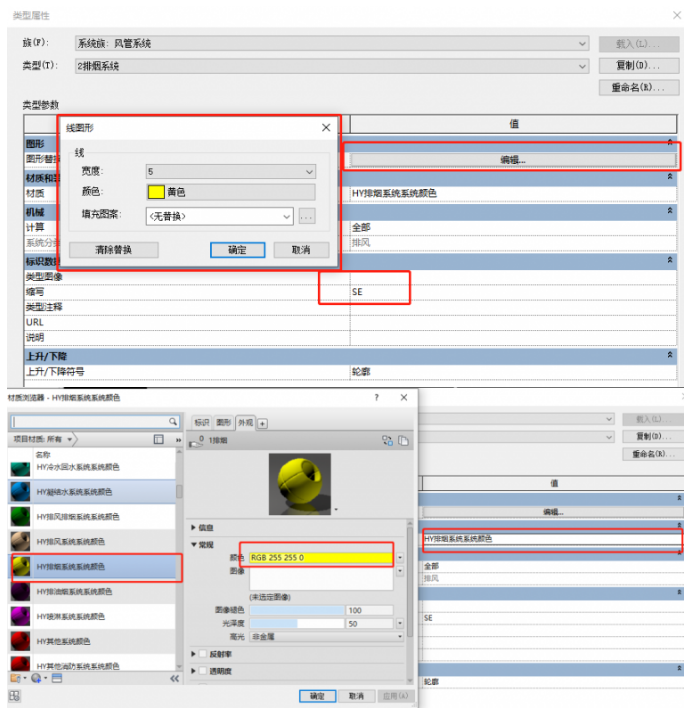

    2）设置每一个系统的参数

    ●5.创建桥架系统

    桥架的设备类型一般分为：

    a.强电（电力桥架，防火电力桥架，照明线槽，母线槽，高压桥架）

    b.弱电（综合布线，安防，楼宇智能，背景音乐，UPS，通信，智能停车）

    c.消防（火灾报警，消防广播）

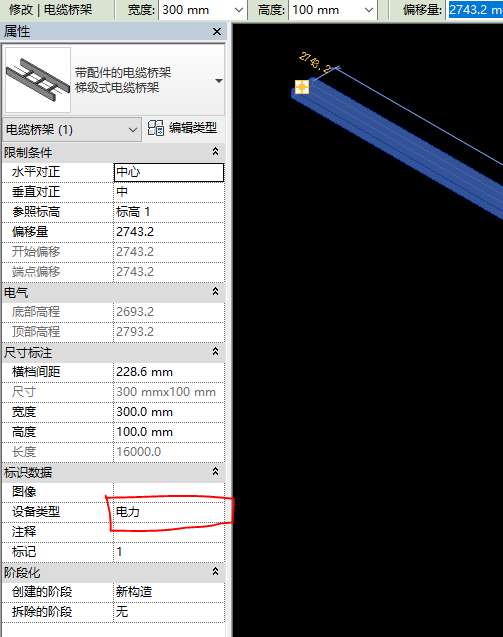

    1）因为Revit桥架没有自带系统，所以一般我们区分桥架要用到设备类型

    2）桥架的颜色与控制要在过滤器里面设置，我们后面会讲到过滤器的具体设置。

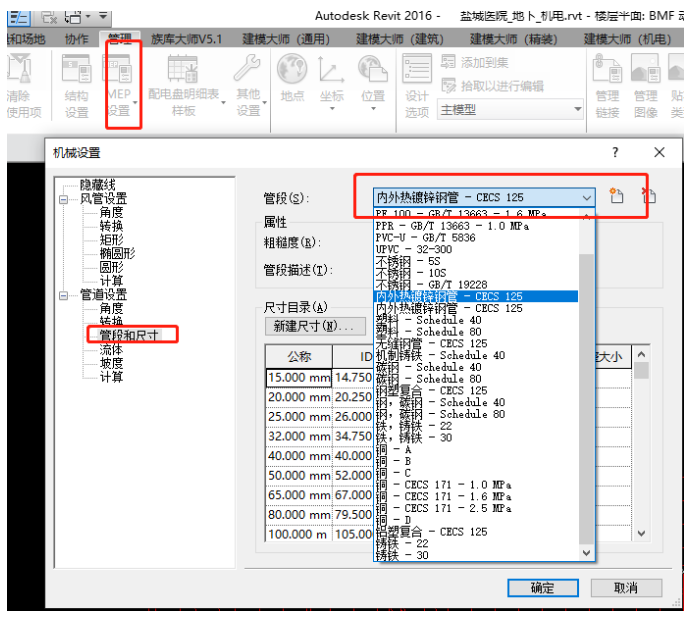

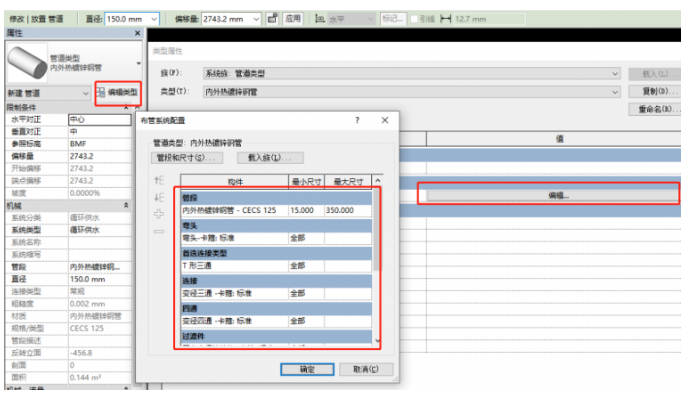

    ●6.管道类型设置

    1）创建不同的管道材质

    2）根据不同材质的管道设置不同的管件

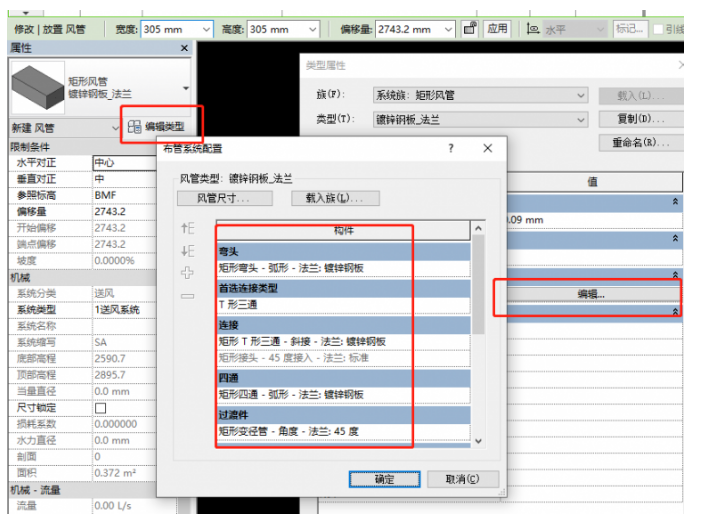

    ●7.风管类型设置

    1）根据不同的连接类型设置风管的管件

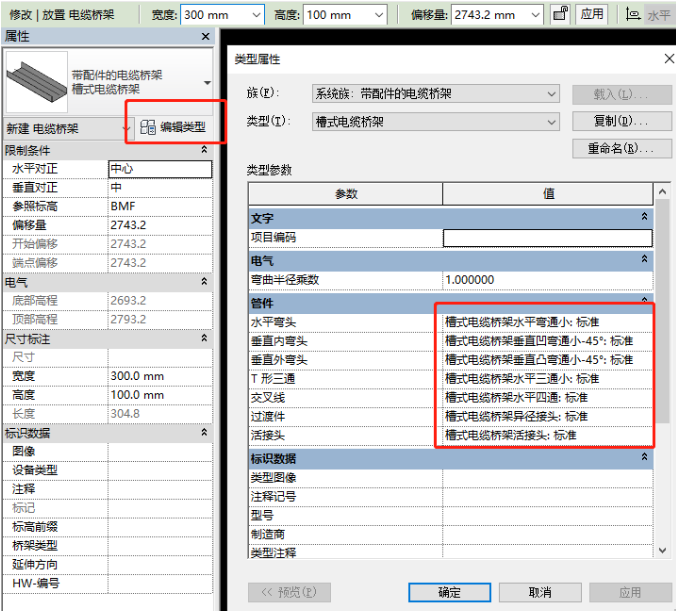

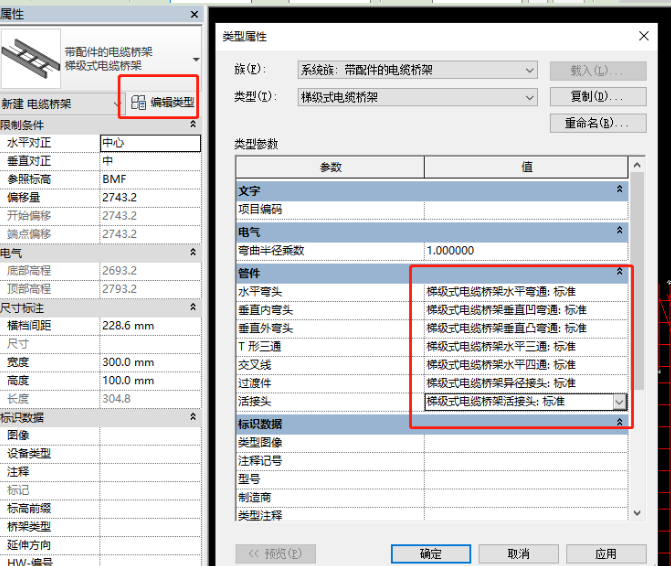

    ●8.桥架类型设置

    1）根据不同类型的桥架设置桥架的种类

    来源：BIMBANK
