Tekla建模-------视图创建

    1、沿轴线创建视图

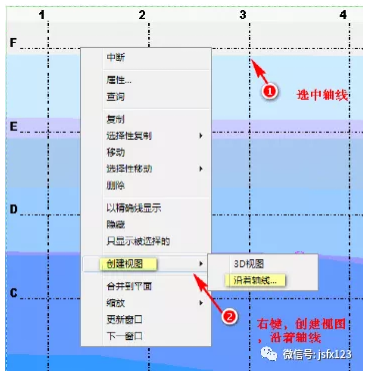

    ?选中轴线-->右键-->创建视图-->沿轴线创建

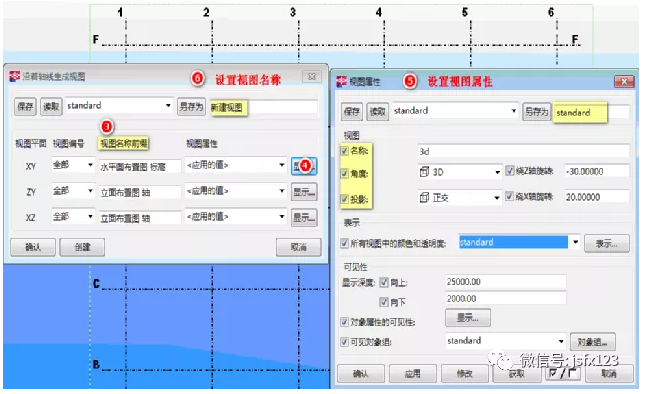

    ?弹出沿着轴线生成视图对话框，设置视图名称前缀、属性及名称

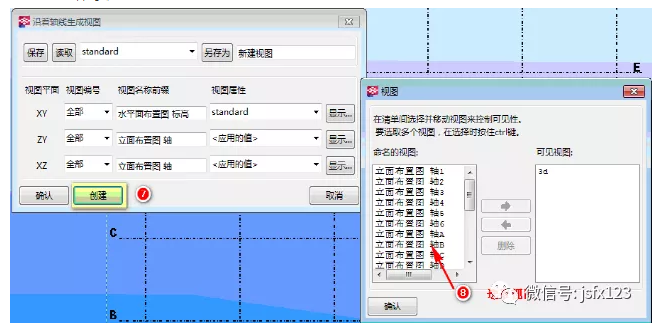

    ?创建视图

    2、视图属性

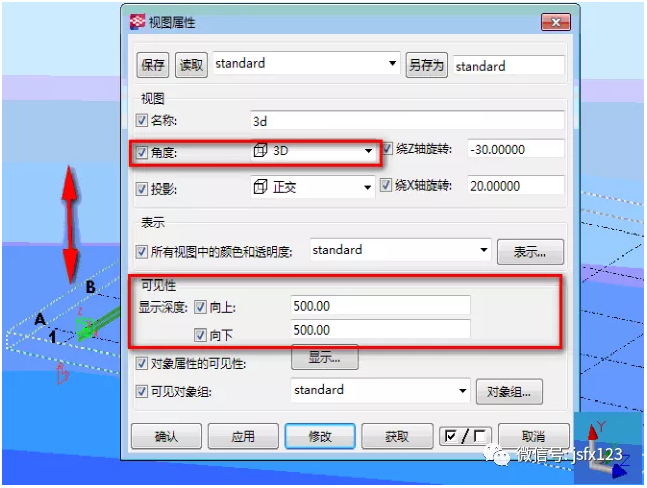

    2.1、工作区域显示设置

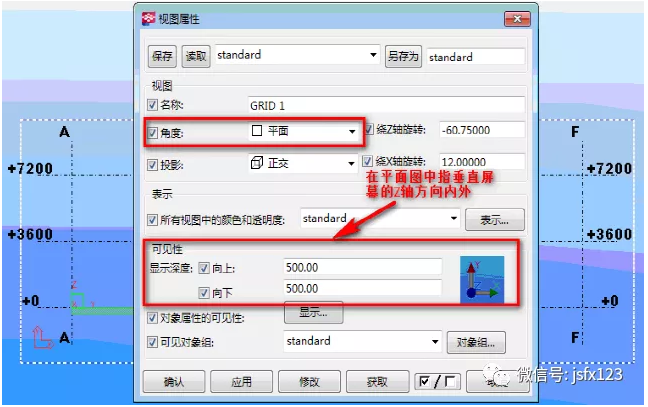

    ?角度3D可见性表示方向

    ?角度平面可见性表示方向

    ?隐藏工作区（用于屏幕截图）

    高级选项-->模型视图-->XS-HIDE-WORKAREA

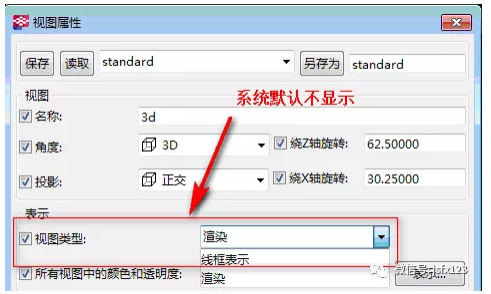

    2.2、视图属性-->视图类型-->线框及渲染的打开方式

    工具-->选项-->高级选项-->模形视图/XS_ENABLE_WIRE_FRAME修改为“TRUE”打开线框及渲染模式(设置为线框模式可提高绘制速度)

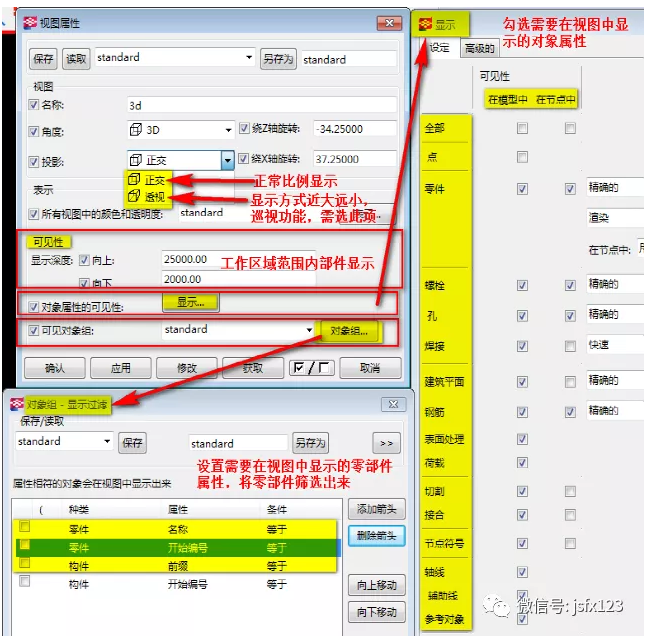

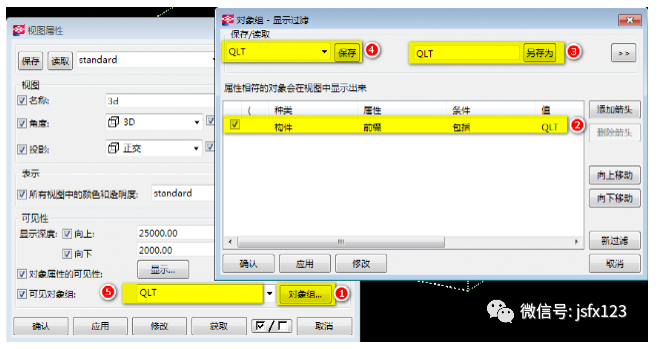

    2.3、增加零部件选择效率及准确性的方法（批量选择中可提高绘制速度）

    3、视图操作

    ?打开视图：单击视图-->视图列表（Ctrl+I）

    ?在打开的视图之间切换（Ctrl+Tab）

    ?3D视图和平面视图之间切换:单击视图-->切换到3D/平面（Ctrl+P）

    ?旋转模型快捷键：（在线框视图中，只能使用菜单命令和快捷键来旋转模型）

    A、按住CTRL+中键

    B、CTRL+R，在视图中选中一个旋转中心点，按左键再旋转

    C、按V，在视图中选中一个旋转中心点,按住CTRL+中键旋转

    ?屏幕上最多可以同时打开9个视图

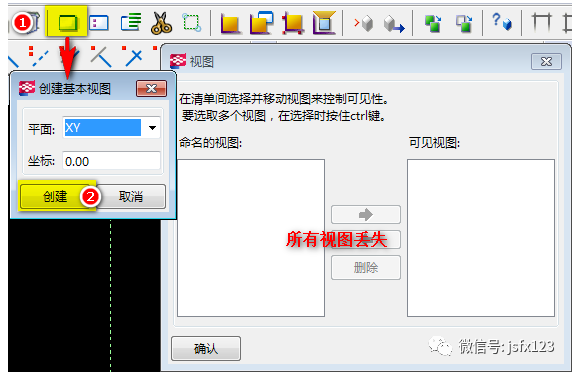

    ?视图列表中所有视图丢失，可以通过创建基本视图创建一个3D视图，再沿轴线创建其它视图。

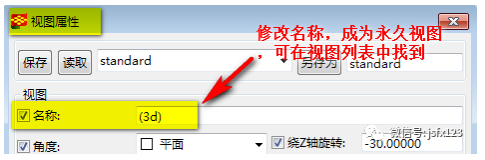

    ?临时的视图（2点、3点等创建的视图）添加名称后变成永久平面

    ?零部件复选方法：

    按住Ctrl单击零部件，可连续添加零件，同一零件单击两次，取消当前选取；

    按住Shift单击零部件，可连续添加零件，同一零件单击两次，无效果；

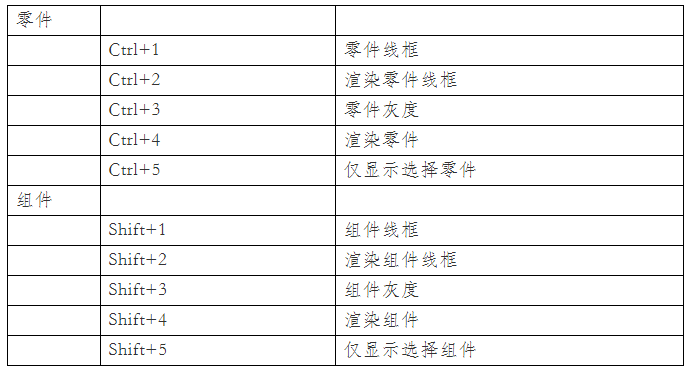

    ?零部件渲染显示方法：
