    Tekla建模-------建模五步法

    1、建模五步法

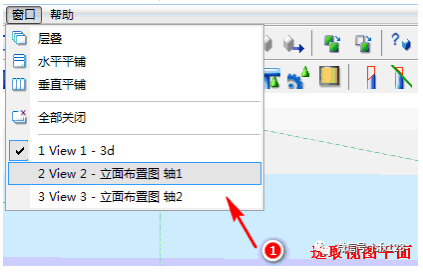

    ①找平面（选取需创建零件的平面）

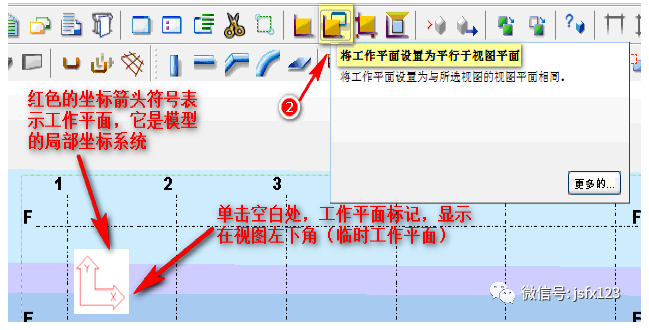

    ②设平面（将该平面设置为工作平面（XY平面），单击空白处左下角显示工作平面标记）

    2D下设置工作平面：

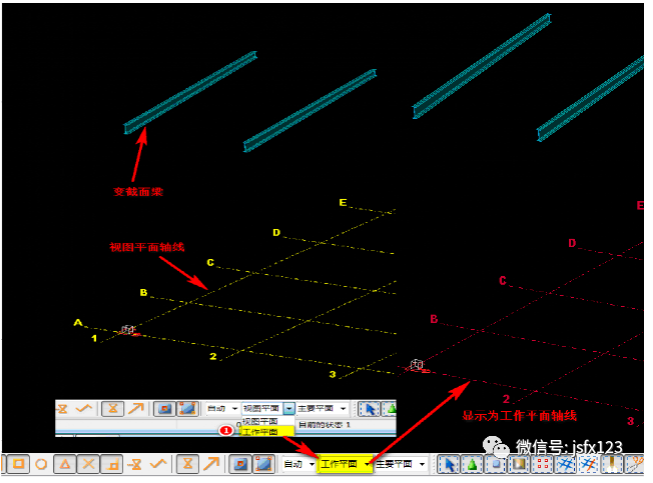

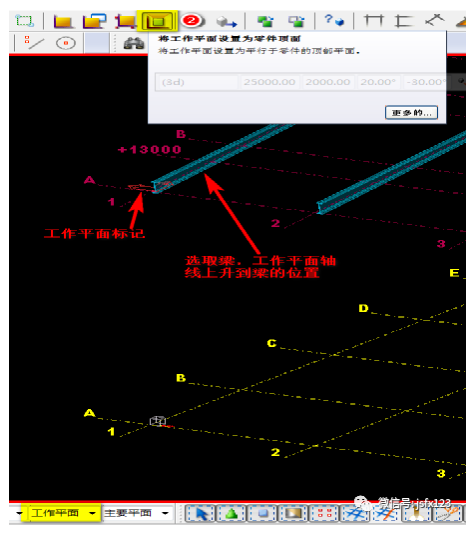

    3D下设置工作平面

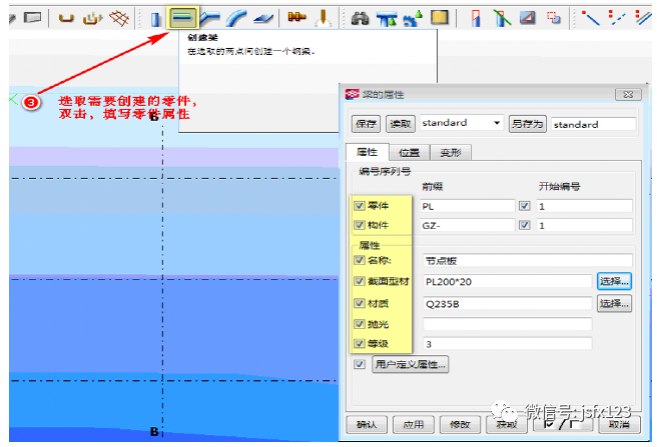

    ③填属性（选取需要创建的零件命令，双击，填写零件属性）

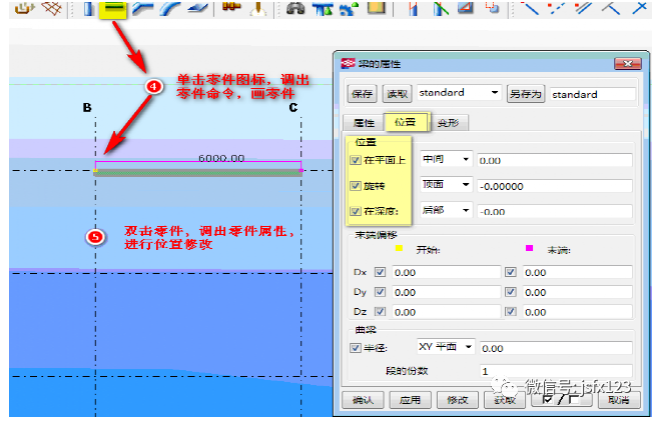

    ④找始终（找到零件的起点和终点位置，单击零件图标，调出零件命令，画零件）

    ⑤调位置（调节零件的三种位置关系）

    2、常用零件属性设置(提前设置保存零件属性，可提高绘制速度)

    零件颜色等级：2（大红）、6（黄色）一般不选

    3、零件的三种位置关系调整（以右下角局部坐标图片为定位依据调整）

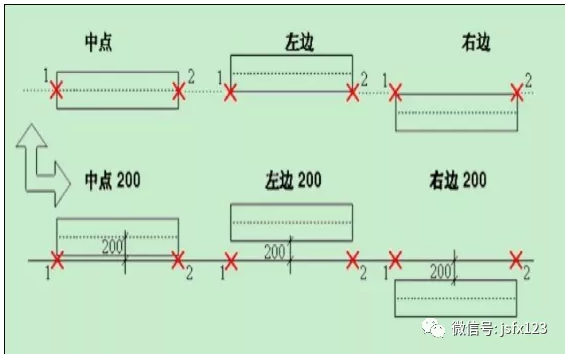

    ①在平面上

    在工作平面上，以起点指向终点的方向为前进方向，左手边为左边，继续往左偏移为正，反之为负，右手边为右边，继续往右偏移为正，左为负。

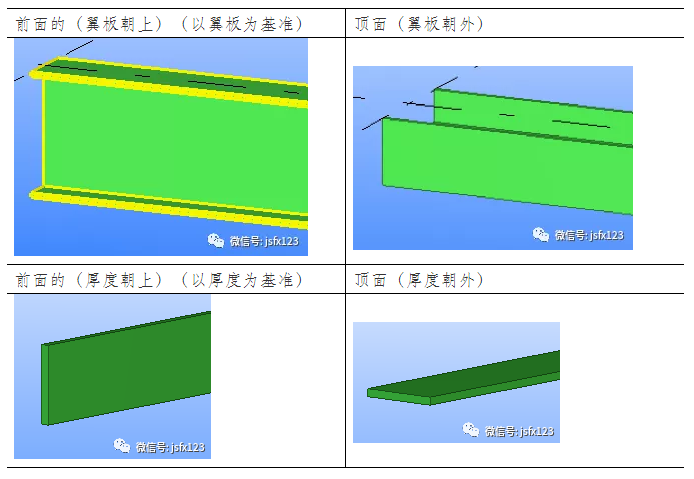

    ②旋转

    在工作平面上，H型钢，腹板面向我们为前面的，翼缘面向我们为顶面；板，厚度面向我们为顶面，宽度面向我们为前面的。

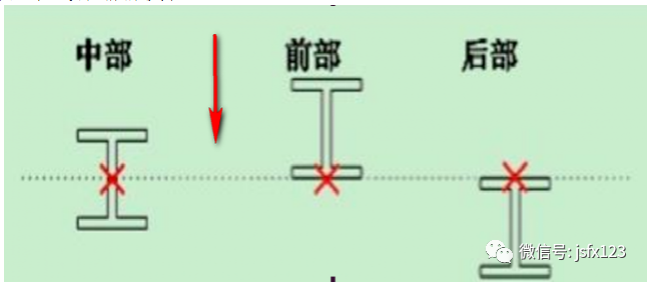

    ③在深度

    在工作平面上，靠近我们的一侧为前面的，远离我们的一侧为后面的，选择前面时继续往前偏移为正。

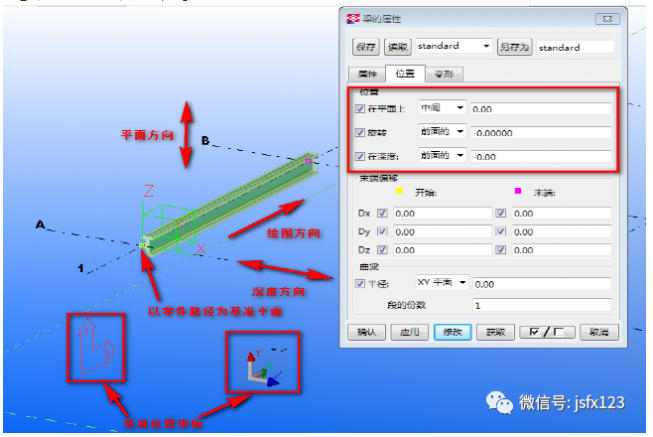

    ④在3D图上调整示意

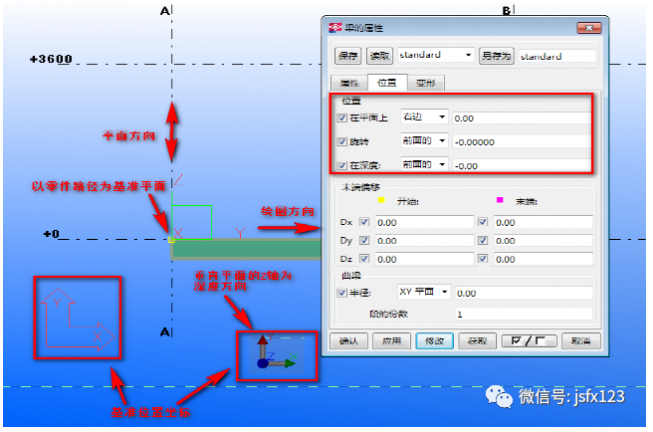

    ⑤在平面图上调整示意
