CAD如何使用栅格显示进行点阵捕捉？
CAD中的栅格可以帮助我们在制图时比较直观的看到对象之间的距离，栅格点阵捕捉，还可以设定鼠标移动的固定步长，本文将给大家介绍CAD中显示栅格和栅格点阵捕捉的方法。
CAD如何显示栅格：
方法一：在CAD页面下方的草图设置功能区中，找到并点击【栅格】按钮
方法二：使用快捷键F7，开启或关闭栅格显示

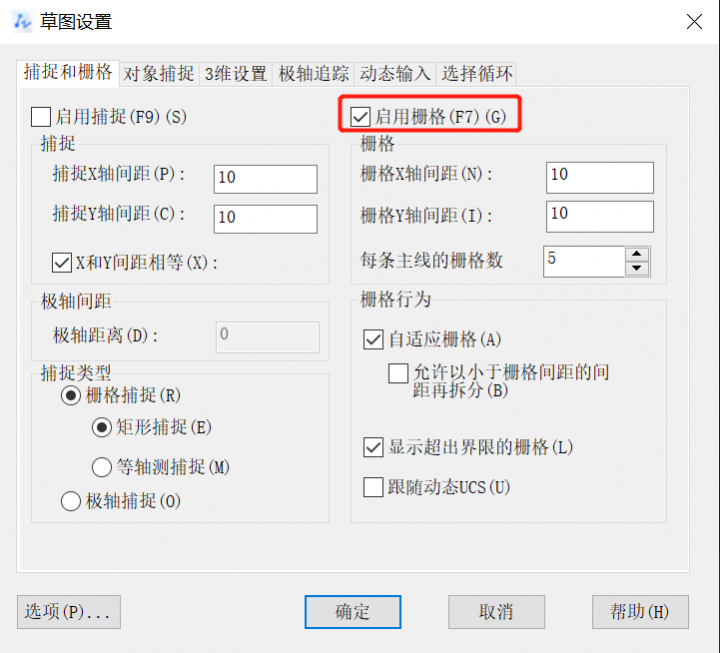

方法三：鼠标右键单击【栅格】按钮，选择【设置】，在“草图设置”对话框中勾选【启动栅格】

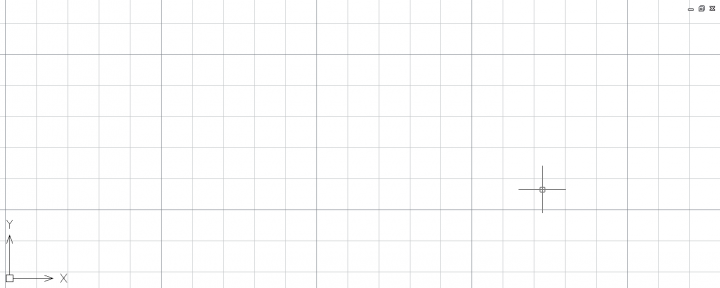

栅格显示后的效果如图：
栅格点阵捕捉：
1.点击页面下方【捕捉】按钮或使用快捷键F9启动栅格捕捉；

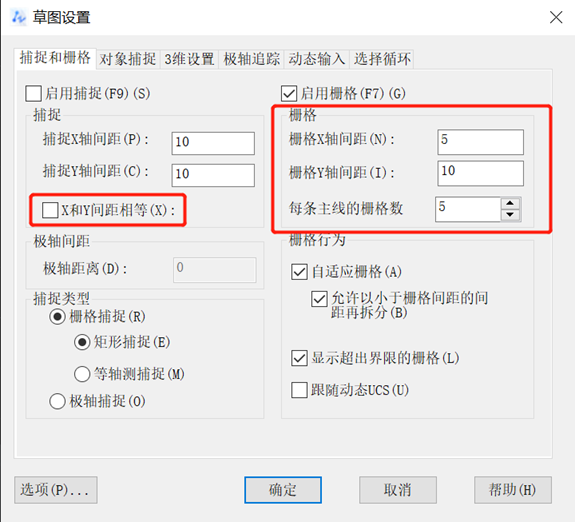

2.鼠标右键单击【捕捉】按钮，点击【设置】打开“草图设置”对话框，在该对话框中设置栅格的水平距离和竖直距离；设置捕捉距离后在捕捉对象时就可以做到固定步长捕捉了！

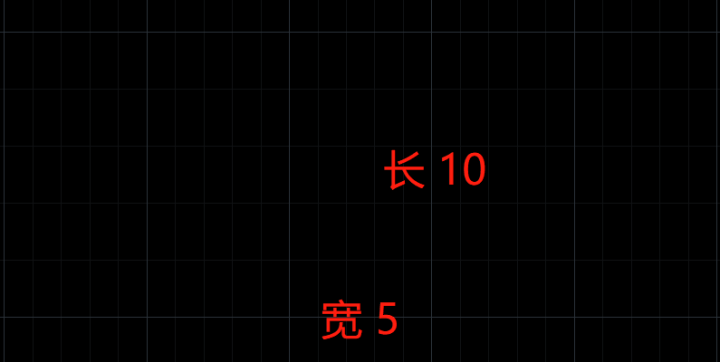

3.设置后栅格的显示结果如图：
PS：栅格是不会被打印出来的哦！
