BIM如何发挥作用?BIM技术作用于哪些对象?
BIM技术的对象是操作的封装技术与建筑构件数据,在使用过程中,BIM软件可以给我们带来一些所谓的构件联系。就是BIM利用计算机把建筑构件变成数据信息,封装后形成建筑构件组,然后使用BIM软件把建筑构件组结合起来。面向对象的编程语言可以让繁杂的工作更加清晰容易。对处理工作的能力而言,面向对象编程代码比较容易维护和重复使用,是软件工程的基础。

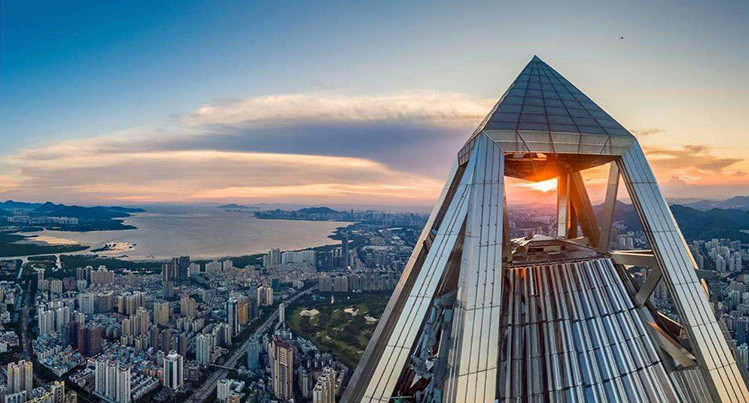

BIM技术在深圳第一高楼如何应用
对象不仅是具体的事物,也是抽象的计划、事件或规划,其具有对象用数据值来描述它的状态,使数据和操作封装与对象融为一体。
由于所有的建筑构件都以对象的形式存在,会涉及到构件本身的表现状态、操作动作、构成数据等。建筑专业的主要构件有几十种,需要把他们进行分析并分类。基础类是具有共性特征的几何类,一般具有基本的图形变化、处理、显示的能力,比如多条平行线、几何体 、拉伸体、空间面板、洞口、连续标注尺寸、组合文字等等。描述类是具备复杂几何数据的记忆和计算能力,但不具备图形显示能力的,比如面定义、几何计算、路径截面定义类等。构件类则是加入了构件的操作和数据,具备构件一切专业性能的种类。
BIM技术在钢结构施工方案优选中的应用
墙体、梁、廊构件的父类是平行线,三者的共性在于平面施工图的显示状态和处理方法相同,不同的是墙上有洞口 、梁有截面形状,这些都是需要在各自的专业里完成的。普通窗的父类是洞口,它们的相同之处是在平面和立面与墙体的洞口关系,这些在父类中解决,不同之处显而易见是平面的表现形式有别,都在各自的类中处理。
烟囱、花池、玻璃顶、窗套等的父类都是拉伸体。图形处理基本相同,但烟囱和玻璃顶有变截面特性,柱子有三维图块替换特性,而凸窗、阳台、玻璃幕墙、老虎窗等构件同样使用了拉伸体。完成的建筑构件设计己经投入使用年多,设计过程已经脱离了单纯的图形绘制,完成的设计图也是有更广泛利用价值的对象模型。
