Revit切割或连接几何图形失败原因和解决办法？

    尝试切割或连接几何图形时显示警告，且无法正确地重新生成几何图形。

    警告：对于该条件有几个类似的错误消息，例如：

    1.无法从墙外剪切[符号]的实例。

    2.无法剪切具有实例的主体。

    3.屋顶无法剪切。

    4.无法剪切连接的图元。

    5.无法使图元保持连接。

    使用“剪切几何图形"或”连接几何图形“时，必须满足这几个条件：

    1.存在图元必须在20立方英里以内的限制。

    2.剪切几何图形时，应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效，从而导致剪切命令失败。

    3.是几何图形不能小于约1/32"(0.79mm)。这意味着有效几何图形的边缘、宽度和半径必须大于或等于该长度。在剪切中，所得到的几何图形必须符合此要求，否则将被视为无效。两个独立的几何图形可以有效，但当从一个几何图形切割另一个时，生成的材料边缘或体积不满足最小长度要求。

    在以下示例中，表示一种条件，在此条件下切割将导致几何图形小于1/32"的要求，表示一种条件，在此条件下被剪切的几何图形小于要求。

    解决方案：调整图元的尺寸或位置，以解决错误条件。某些可能的解决方案包括：

    1.移动一个连接/剪切图元，以确保生成的几何图形或被剪切的几何图形大于1/32"。

    2.查找可能导致轻微不准确性的图元组合，这可能由其他条件所造成，例如：

    ①一部分几何图形中较小的圆角或倒角。

    ②两部分内容中稍微不对齐的圆柱或旋转面。

    ③图元顶部/底部略微倾斜的面，如屋顶和楼板，与其他几何图形非常接近的相交。

    ④草图中稍微偏离轴线(使用捕捉功能来调整)。

    ⑤检查模型几何图形的测量值，以确保相关图元之间的距离小于20英里。

    另，

    Revit图元已连接但未相交该如何解决（梁和柱子间有缝隙）

    一、选择梁的一端，右键点击“不允许连接”，然后就可以完美连接了！

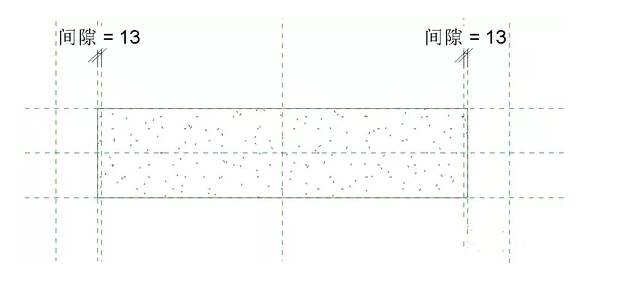

    二、编辑梁，我们发现梁和柱直接的间隙是一个固定的12.7的值，那么我们可以编辑梁，使梁分别超出杆件左和杆件右12.7，并锁住这个参数值。

    编辑好之后再载入到项目中，就会缝隙消失了！
