revit标记族用途是什么？REVIT标记族的前缀怎么设置？

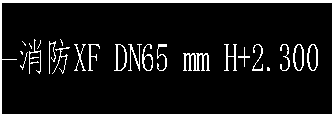

我们在出图时，想要标记出管道的偏移高度，如图1所示。
图1

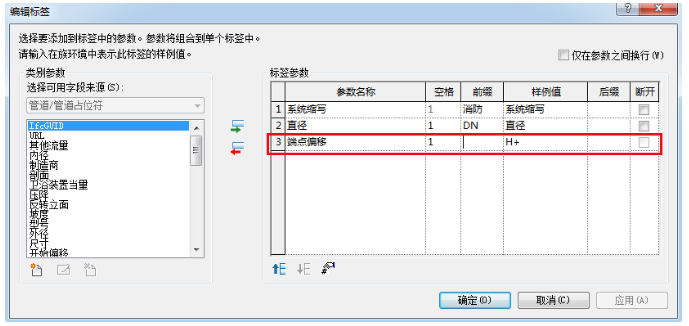

我们可以在族中添加高度的偏移参数，如图2所示。
图2

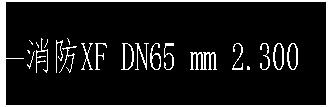

这时候我们将族载入到项目中后，标注的仅仅是数值，如图3所示。
图3

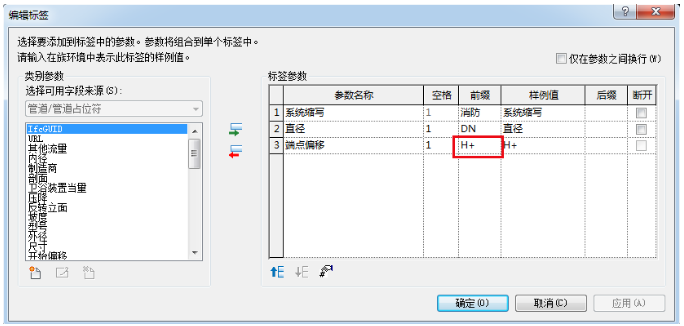

但是我们想要在数值前面添加上“H+”的字样，我们可以通过在标签参数中添加“前缀”，如图4所示。
图4

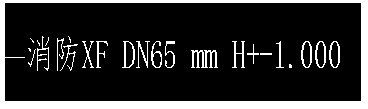

这样就可以达到我们想要的效果了，但是这个方法有一个缺点，如果管道偏移量是负值，那显示的效果就不是我们想要的，如图5所示。
图5

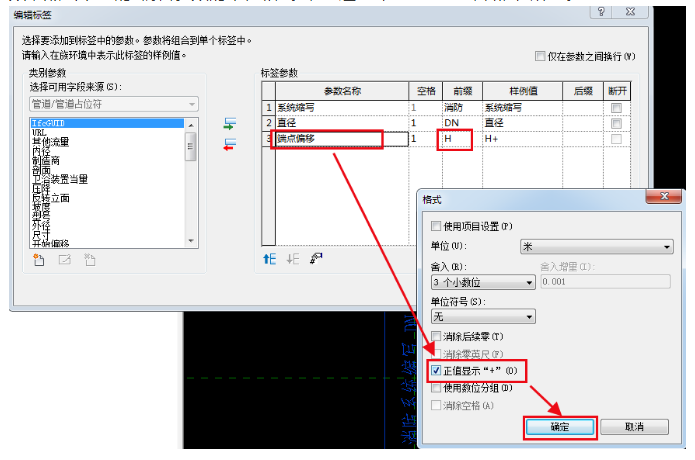

下面我们就来看看另一种方法，首先在参数的前缀中填上“H”，然后选择该标签参数，点击下方的“编辑参数的单位格式”，勾选“正值显示”“+”，如图6所示。
图6

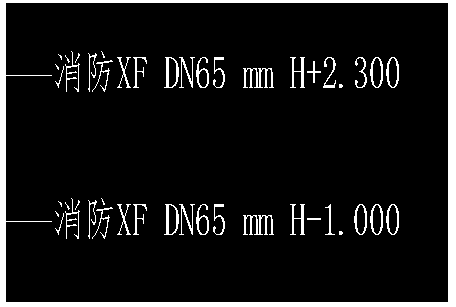

完成后将族载入到项目中，我们可以看一下效果，如图7所示。
图7
编辑：邓承婷
审核：邓承婷
技术创新中心BIM中心
