1、质量目标

    钢筋工序是保证主体结构安全的重要工序，施工过程确保原材料合格、复验合格，钢筋抗震要求、连接及锚固达到规范要求，钢筋的规格、型号、间距、数量、保护层厚度、制作及安装顺序和部位等要求与设计要求相符，绑扎牢固、到位，且横平竖直。

    2、材料选择和检查、复验

    1、钢筋进场时应提供资料：金属吊牌（品牌、型号、规格、重量、出厂日期等）、合格证、炉号、检验证明等。

    2、所有进场钢筋必须经复验合格后才能用于工程中。

    每检验批应由同一牌号、炉罐号和同规格的重量不大于60吨的钢筋组成。

    3、外观质量：主要指钢筋表面不得有裂纹结疤和折叠；表面凸块不应超过横肋高度；其他缺陷也不得大于允许偏差范围。

    3、钢筋施工工艺

    （一）技术准备

    1、熟透施工图纸、相关规范、图集。

    （1）制作料表之前与技术负责人、施工负责人、质量负责人及主办施工员商讨料表制作原则；

    （2）所有图纸上不明白的地方，以书面形式进行询问。

    2、料表必须清晰、准确，并按施工进度及归档要求交一套完整的料表到项目部审核、存档。

    3、配合项目部提出材料计划。

    4、常用数据

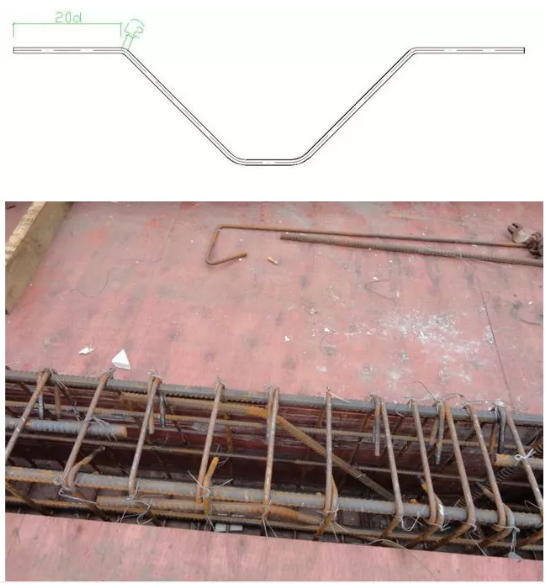

    （1）20d（吊筋平直长度）

    吊筋弯钩外包长度20d，吊筋直径、根数由设计标注。

    （2）15d：

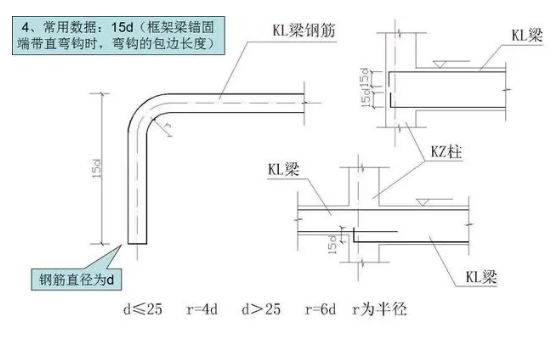

    1）框架梁锚固端带直弯钩时，弯钩的包边长度。

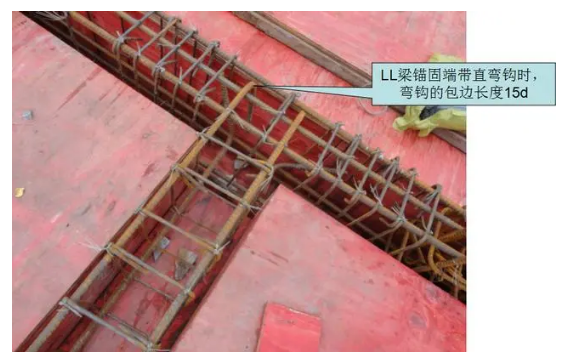

    2）LL梁锚固端带直弯钩时，弯钩的包边长度。

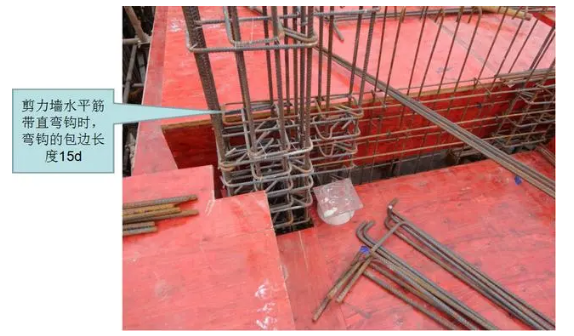

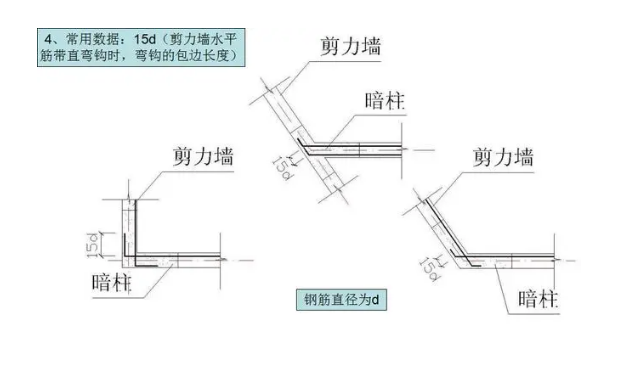

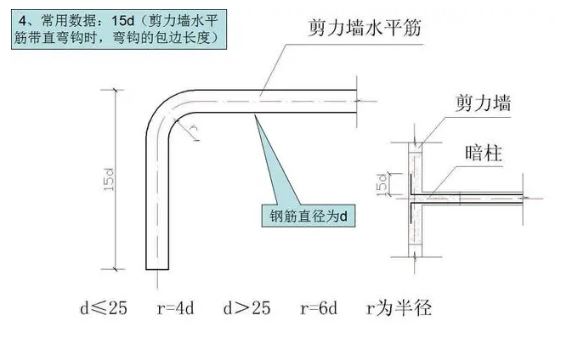

    3）剪力墙水平筋带直弯钩时，弯钩的包边长度。

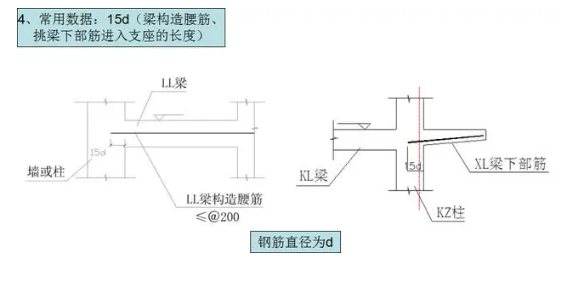

    4）梁构造腰筋、挑梁下部筋进入支座的长度。

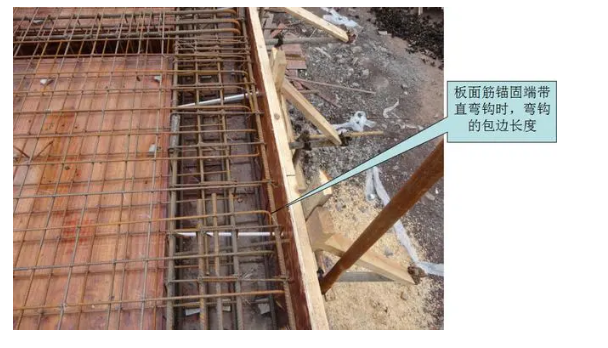

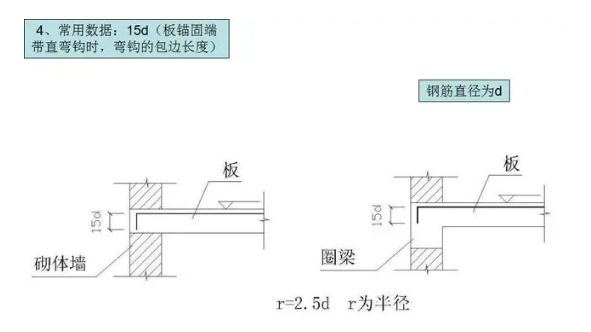

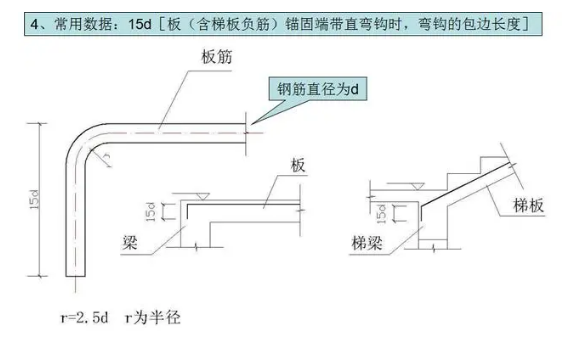

    5）板（含梯板负筋）锚固端带直弯钩时，弯钩的包边长度。

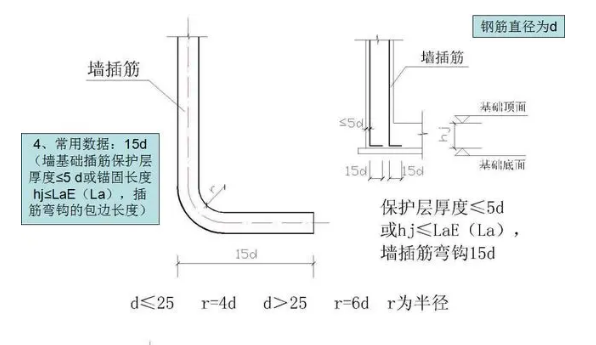

    6）墙基础插筋保护层厚度≤5d或锚固长度hj≤LaE（La），插筋弯钩的包边长度。

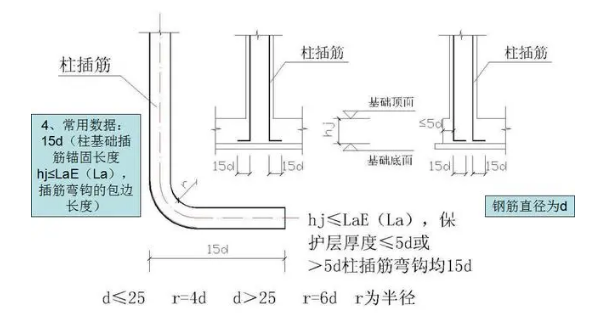

    7）柱基础插筋锚固长度hj≤LaE（La），插筋弯钩的包边长度

    （3）12d:

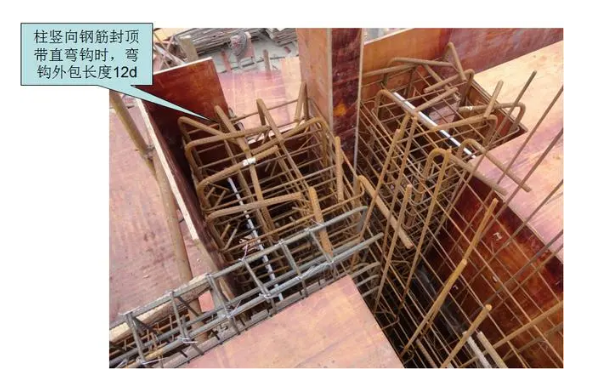

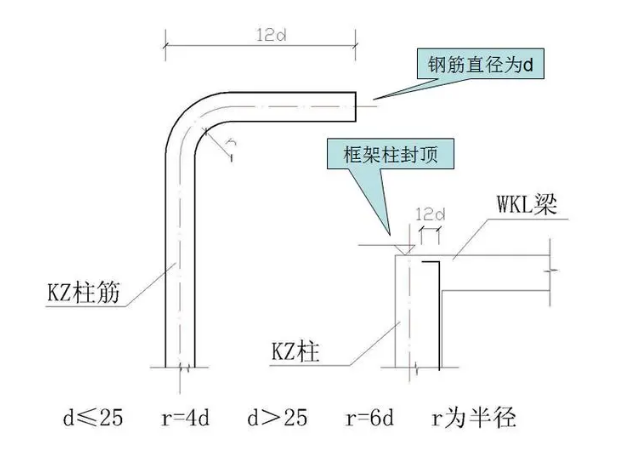

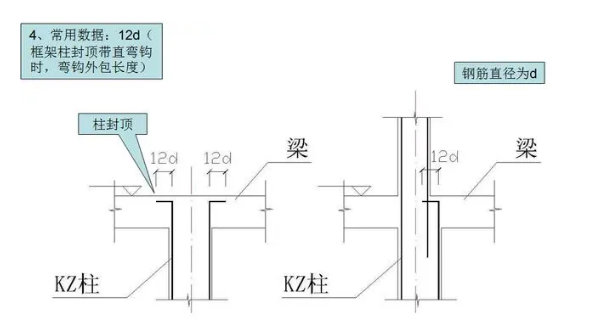

    1）框架柱封顶带直弯钩时，弯钩外包长度。

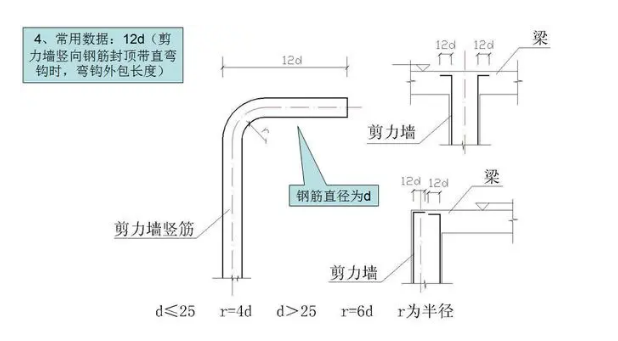

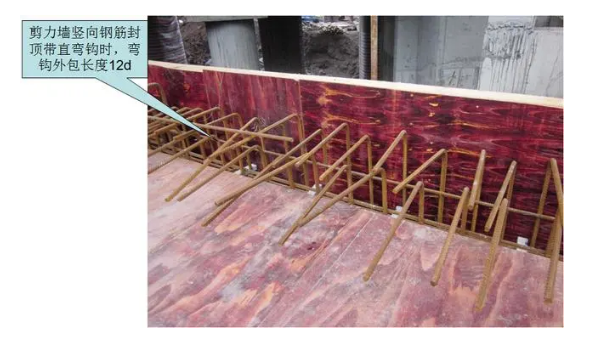

    2）剪力墙竖向钢筋封顶带直弯钩时，弯钩外包长度。

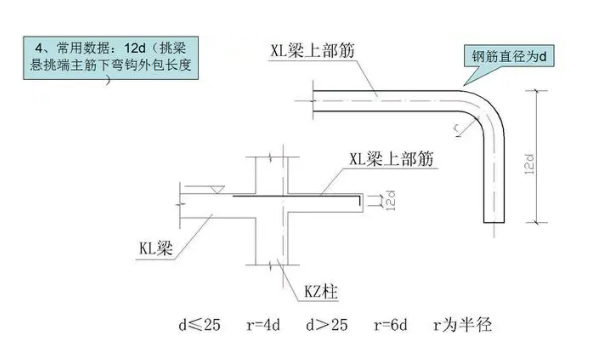

    3）挑梁悬挑端主筋下弯钩外包长度。

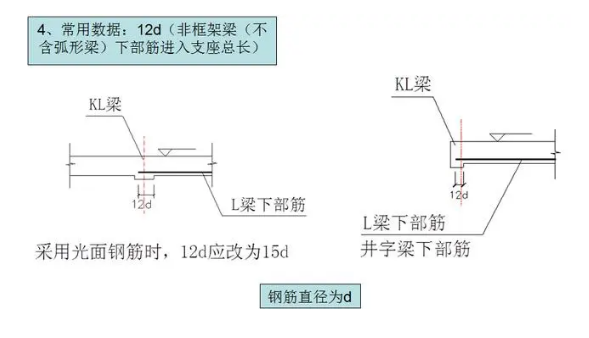

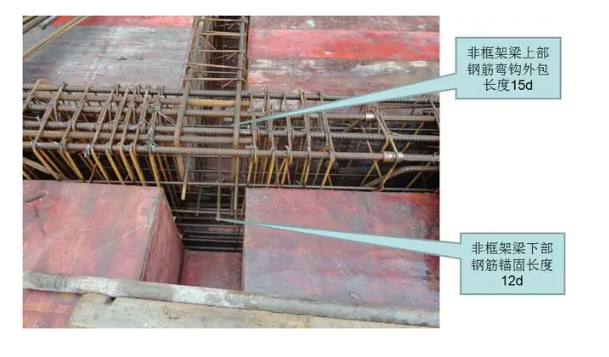

    4）非框架梁（不含弧形梁）下部筋进入支座总长。

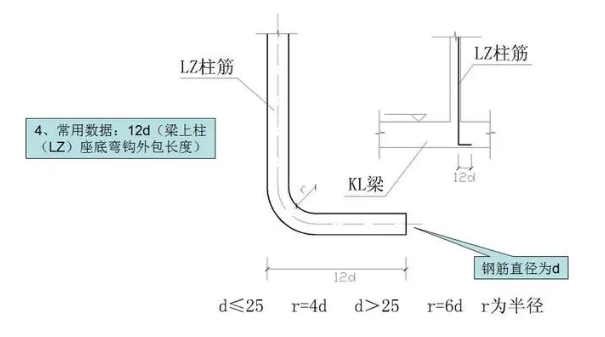

    5）梁上柱（LZ）座底弯钩外包长度。

    （4）10d

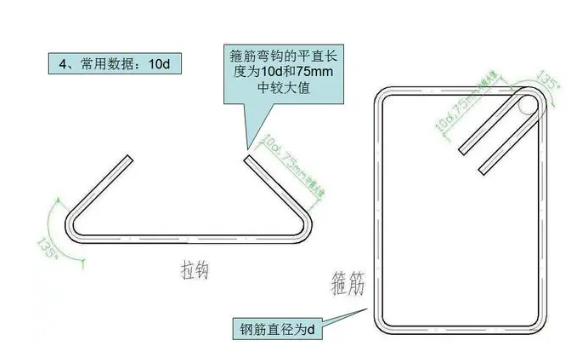

    1）10d；≥75mm：抗震要求时所有的箍筋、拉钩弯钩的平直长度。

    2）10d；≥100mm：板底筋过梁中线的同时需满足的要求。

    （5）6d：

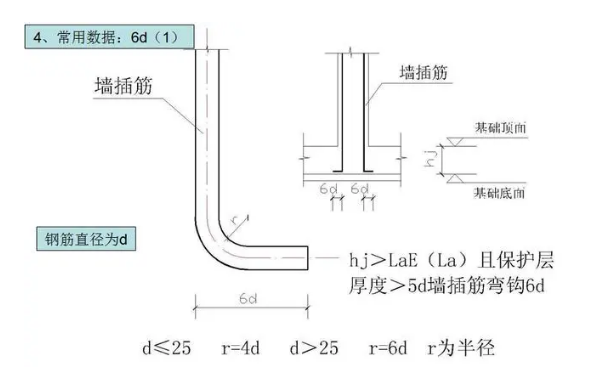

    1）墙基础插筋锚固长度hj＞LaE（La）且保护层厚度＞5d，插筋弯钩的包边长度。

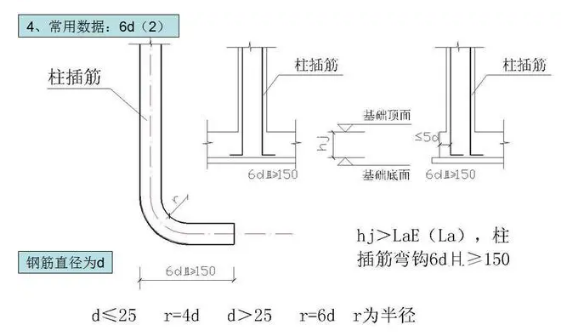

    2）柱基础插筋锚固长度hj＞LaE（La），插筋弯钩的包边长度。

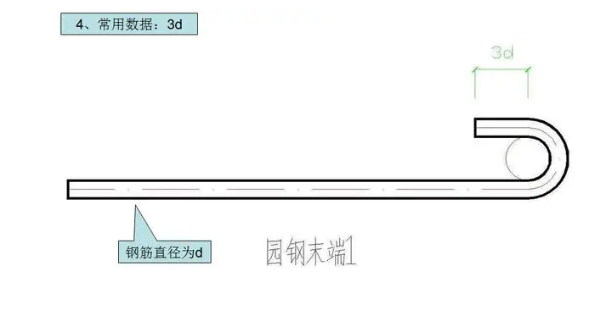

    （6）3d：光面钢筋受拉时，末端180度弯钩平直长度

    1）填充墙构造柱主筋弯钩平直长度。

    2）圈梁、过梁主筋弯钩平直长度。

    3）楼梯板筋弯钩平直长度。

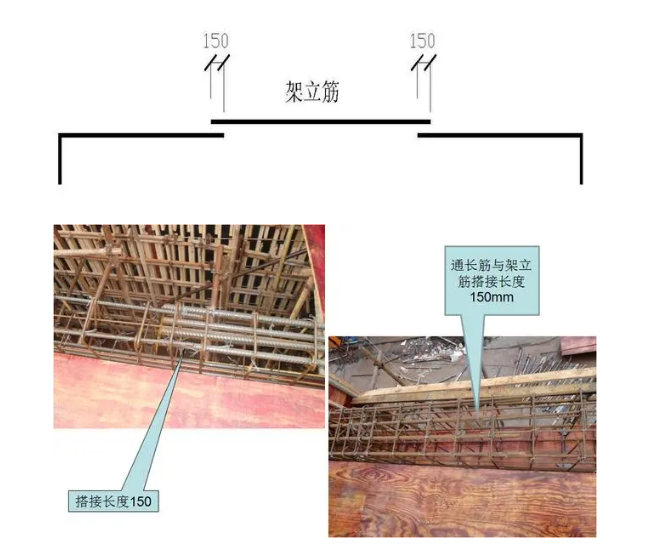

    （7）150：构造钢筋（架立筋）与主筋的搭接长度。

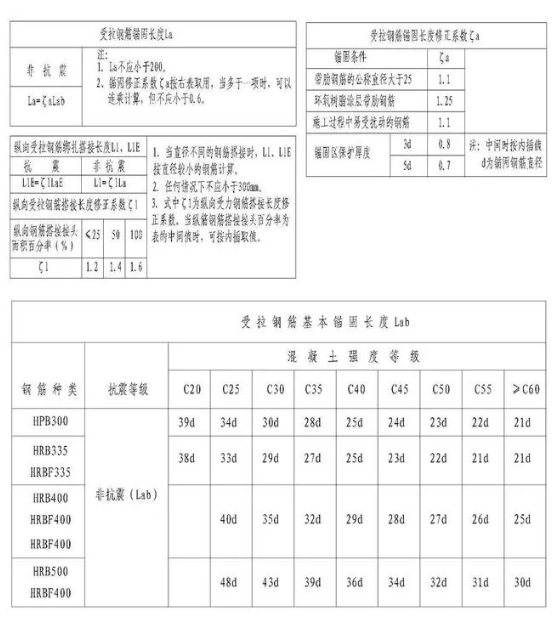

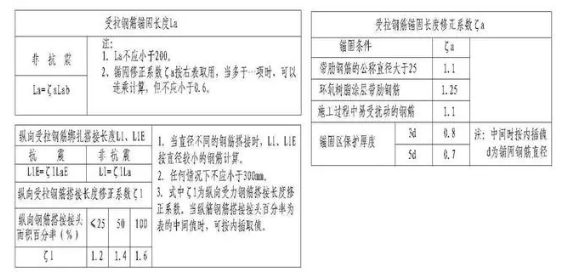

    （8）La：不应小于200

    非抗震结构所有构件；抗震结构的L梁（次梁）、XL梁（挑梁）、JZL（井字梁）、板内受拉钢筋的最小锚固长度及最小搭接长度（Ll）的基数（搭接100%：1.6La；搭接50%：1.4La；搭接25%：1.2La）。

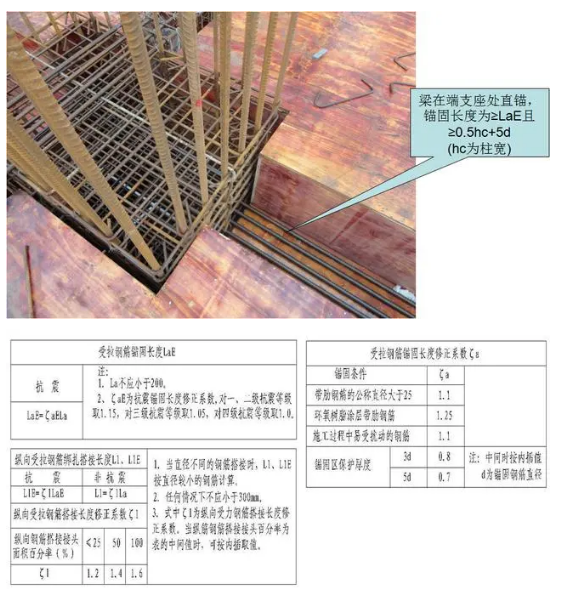

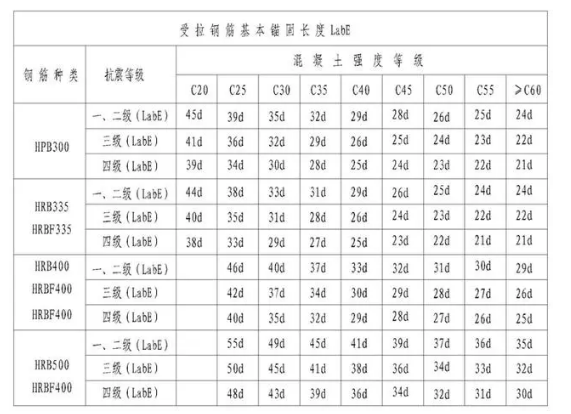

    （9）LaE：抗震结构的KZ（框架柱）、KZZ（框支柱）、KL（框架梁）、KZL（框支梁）、Q（剪力墙）、LL（连梁）等抗震构件内受拉钢筋的最小锚固长度及最小搭接长度Lle的基数。

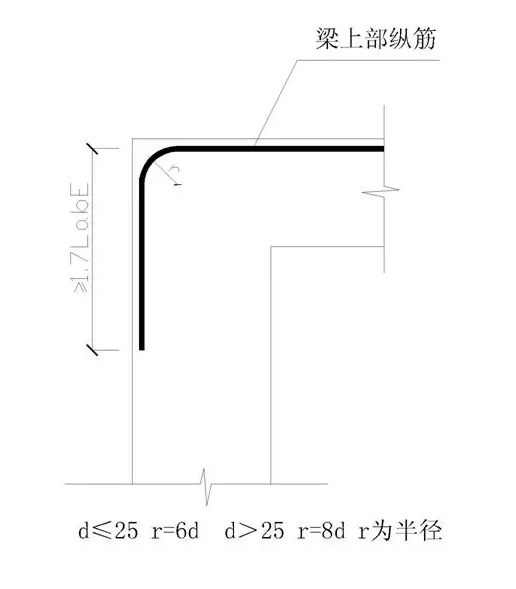

    （10）1.7LabE（La）：柱锚梁边节点，外侧柱筋与屋面框架梁面层主筋的搭接长度。

    （11）1.5LabE（La）：柱锚入梁内节点，外侧柱筋与屋面框架梁面层主筋的搭接长度。

    （12）1.2LaE（La）：

    1）剪力墙水平钢筋搭接长度。

    2）剪力墙竖向钢筋搭接长度。

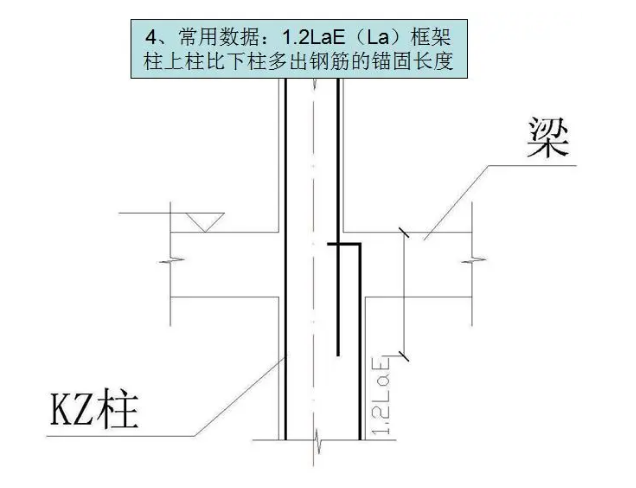

    3）框架柱上柱比下柱多出钢筋的锚固长度。

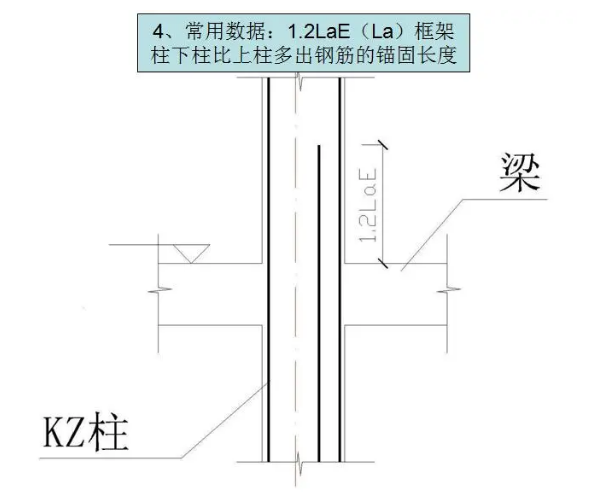

    4）框架柱下柱比上柱多出钢筋的锚固长度。

    （13）接头中心错开间距：

    1）绑扎搭接：1.3Lle（Ll）。

    2）机械连接≥35d。

    3）焊接≥35d且≥500。

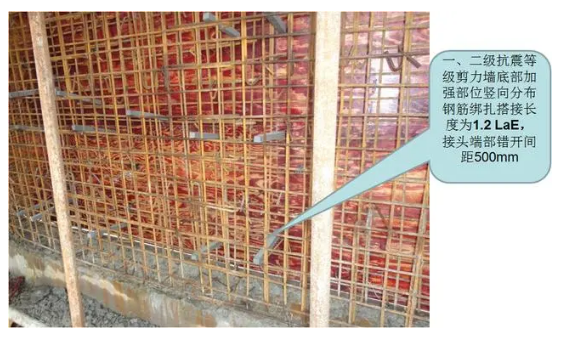

    4）剪力墙竖向钢筋比较特殊：绑扎搭接长度1.2LaE（La），一、二级抗震接头端部错开间距500；机械连接、焊接接头中心错开间距均为35d。
