CAD中螺旋线怎么绘制？CAD如何绘制螺旋线？
今天一位学员问，周站长CAD中怎么画螺旋线？

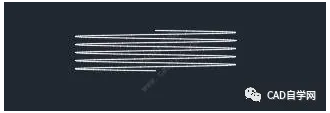

如图：

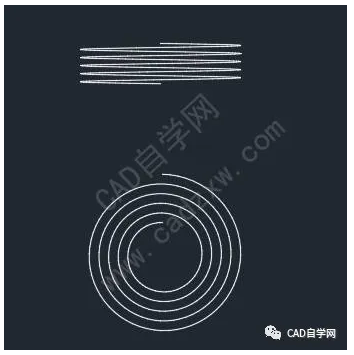

如上图，上方可以看作是一个底面和顶面半径一样的螺旋线主视图，下方可以看作是一个底面和顶面半径不一样的螺旋线俯视图。
现将两种螺旋线的绘制方法总结如下。
先来看这个：

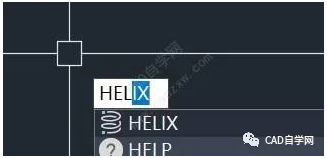

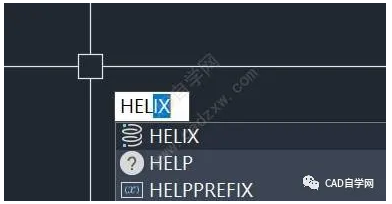

Hel回车；

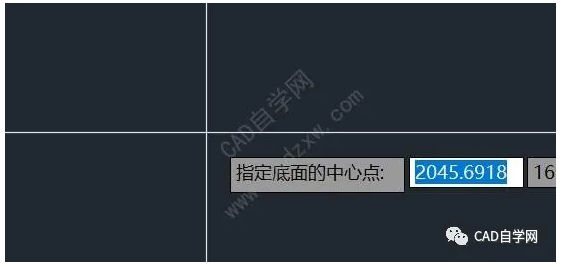

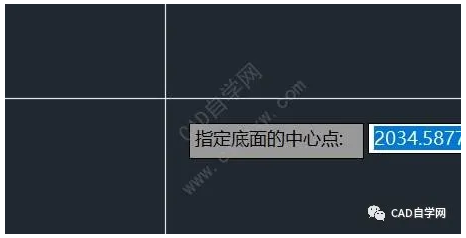

任意指定底面中心；

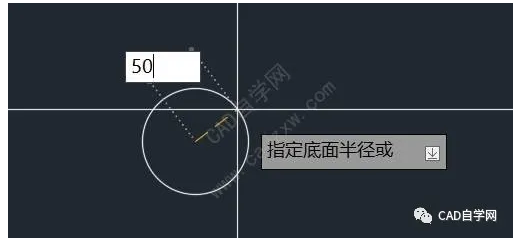

指定底面半径，比如50回车；

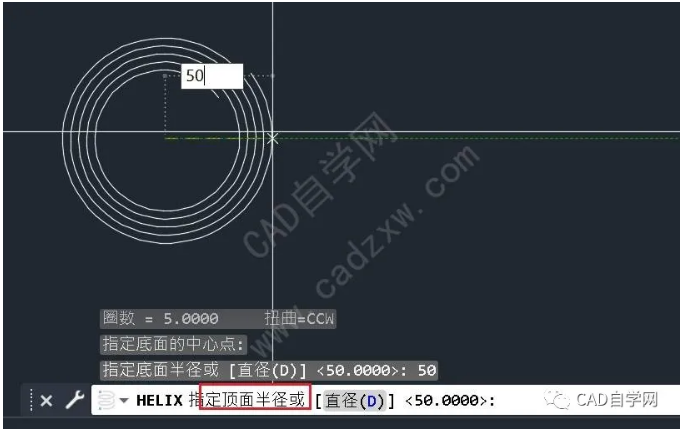

提示顶面半径，同样输入50回车，因为两端一样；

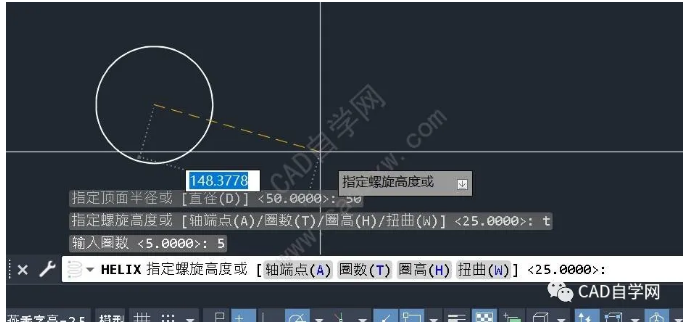

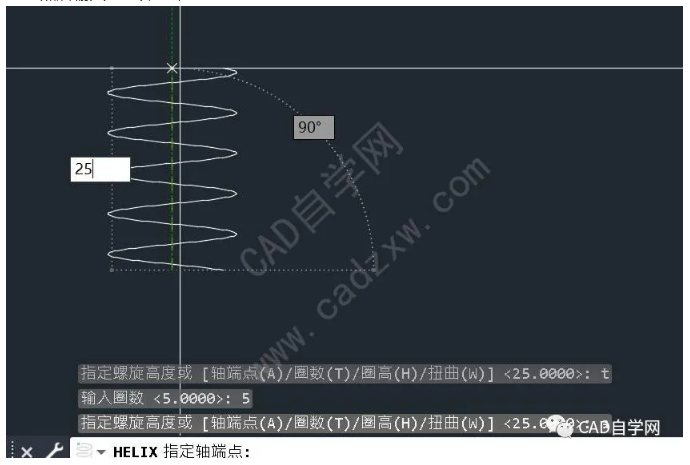

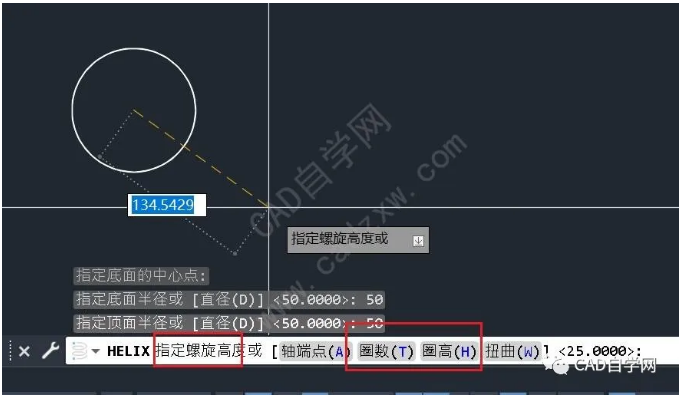

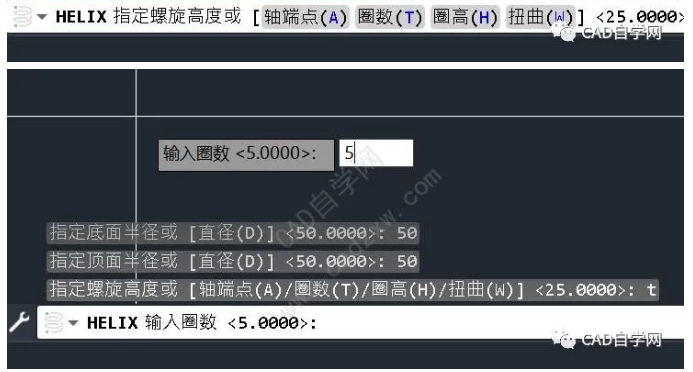

提示指定螺旋高度，我们切换到圈数或者圈高，这里我切换到圈数；

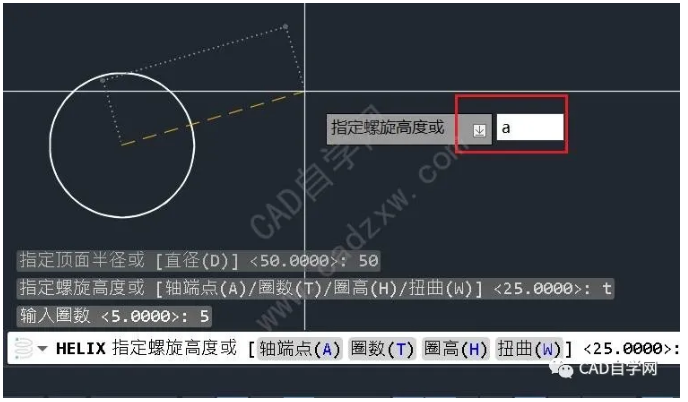

提示指定螺旋高度，我们切换到轴端点；
然后输入高度即可；

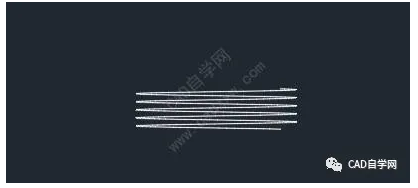

绘制完成。
注：轴端点确定，圈数确定，圈高=轴端点/圈数，扭曲就是更改螺旋线旋转方向。
再来看这个：
会了上面，这个就简单了，主要是底面和顶面半径不一样。
Hel回车；
指定底面中心点；

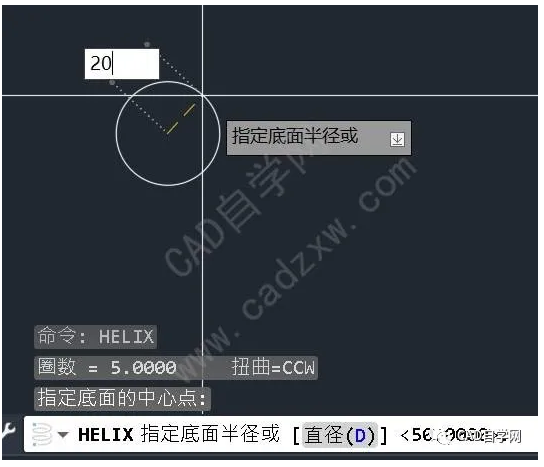

指定底面半径；

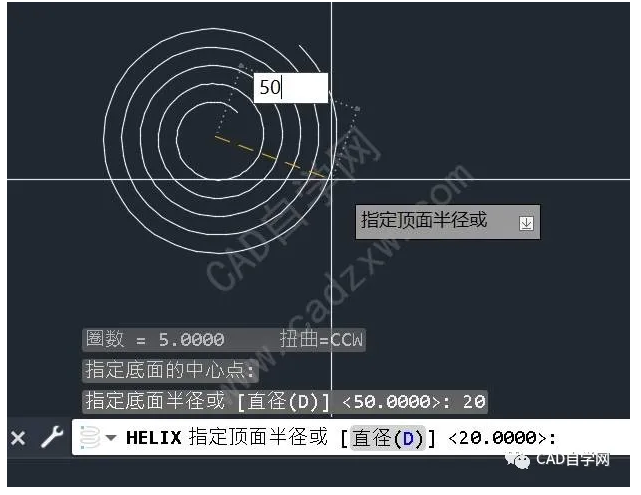

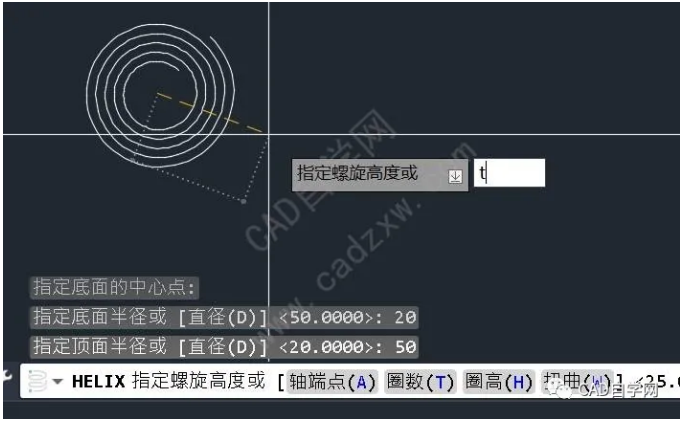

指定顶面半径；

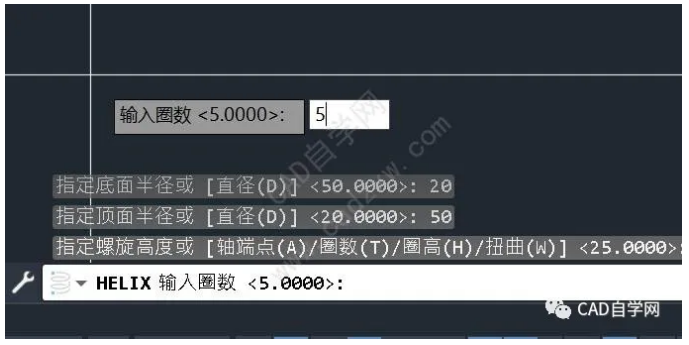

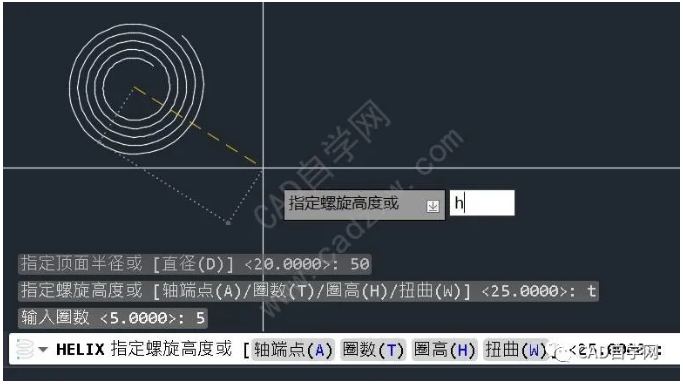

T指定圈数；

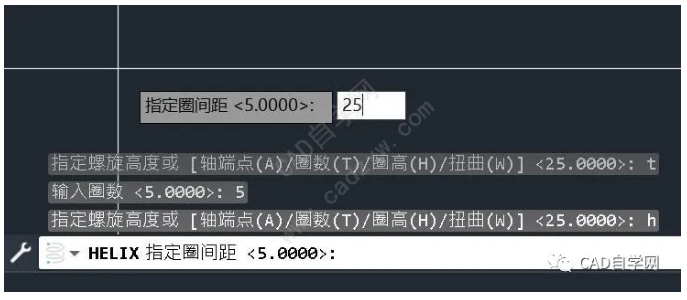

H指定圈高；

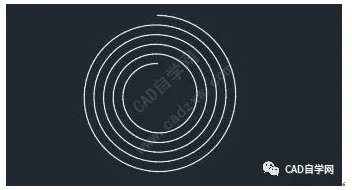

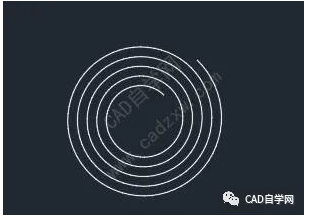

绘制完成。
