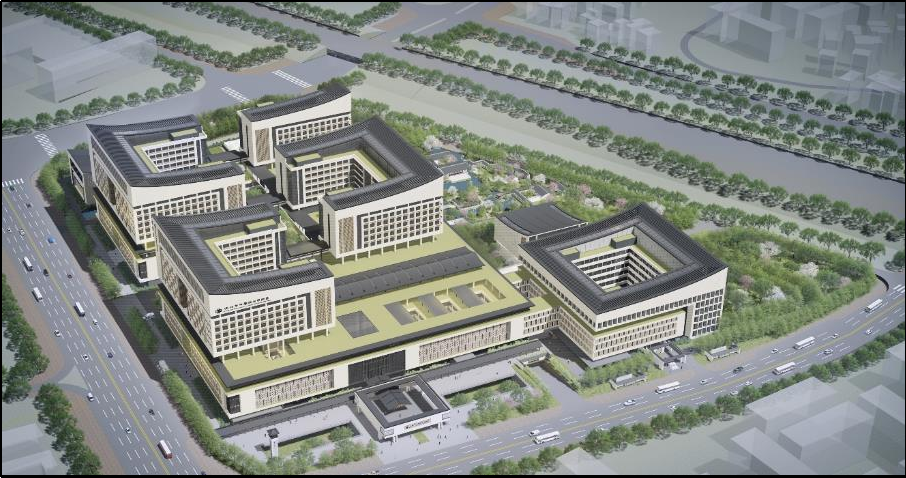

深圳市中医院光明院区项目是深圳市政府投资的重大民生工程，也是目前全国最大的中医院建设项目，位于深圳市光明区光桥路与龙大高速交汇处。项目总投资40亿元，总建筑面积44万平米，单层建筑面积7.5万平米，包含内科中心、外科中心、妇儿中心等8栋单体建筑。

项目介绍

BIM技术应用

深圳市中医院光明院区一期项目建设体量大，施工面积广，区域划分多，除传统建筑机电外，还包含物流系统、纯水系统、医疗气体、净化空调等专业性特殊的施工内容，系统繁多，多专业交叉作业协调要求高。应用BIM技术对全专业建模，并通过深化设计，对管线进行优化布置，利用模型三维可视化特点，进行施工策划及多专业多系统的施工协同管理，为机电安装工程的顺利实施提供技术支撑和施工助力。

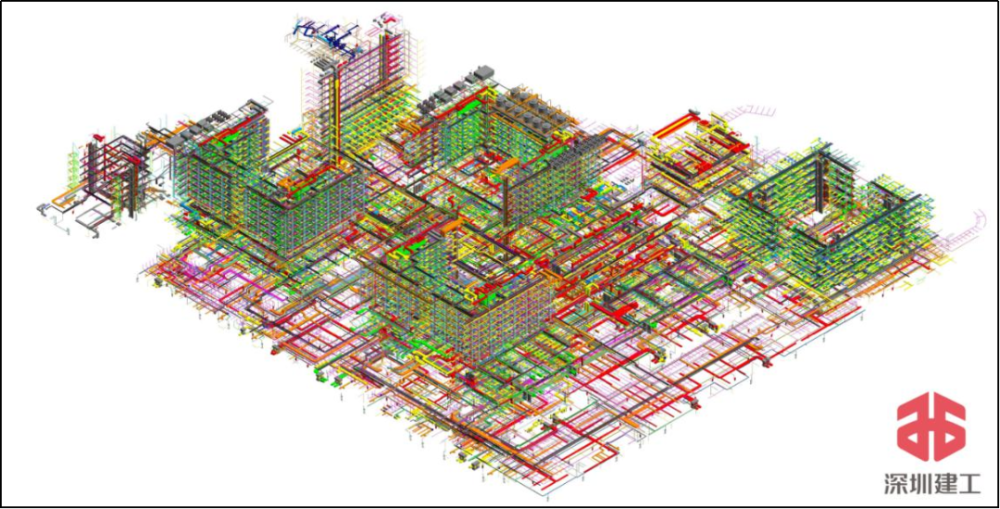

深圳市中医院光明 院区项目机电模型

1、实施流程确定

项目开工前期，召集项目各管理方（建设单位、设计单位、监理单位、施工单位）确定管线综合深化设计的实施流程。依据项目需求和现场施工特点，选取样板段，对样板段进行深化，确认深化原则，为后续管线综合深化设计出图、指导现场安装统一样板和规则。为后续工作的顺利实施打下基础。

协同工作流程

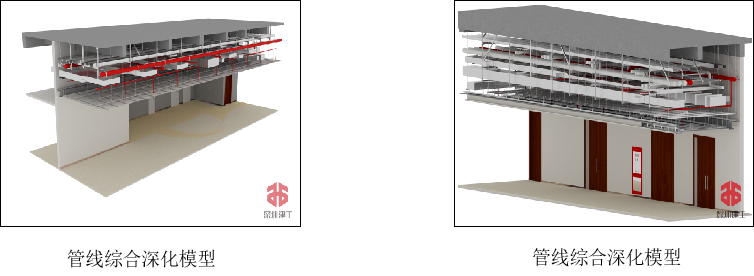

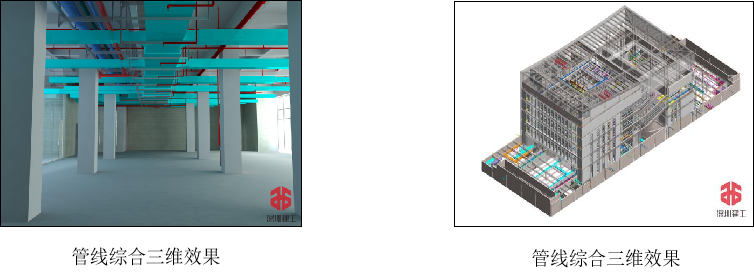

2、管线综合深化设计

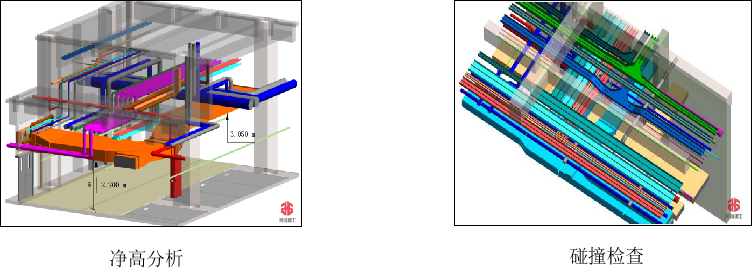

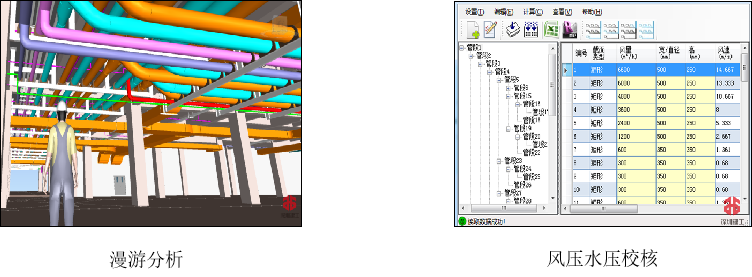

提前了解甲方对净高的要求，项目机电经理对项目机电BIM工程师进行排布规则及调整思路交底后，机电BIM工程师开始进行管综深化设计。优先排查碰撞问题，综合考虑排布的规范、美观，实施的可行性，各位置的净高要求后，对管综进行调试，并实时保持与设计沟通，解决调整过程中遇到的疑难问题。

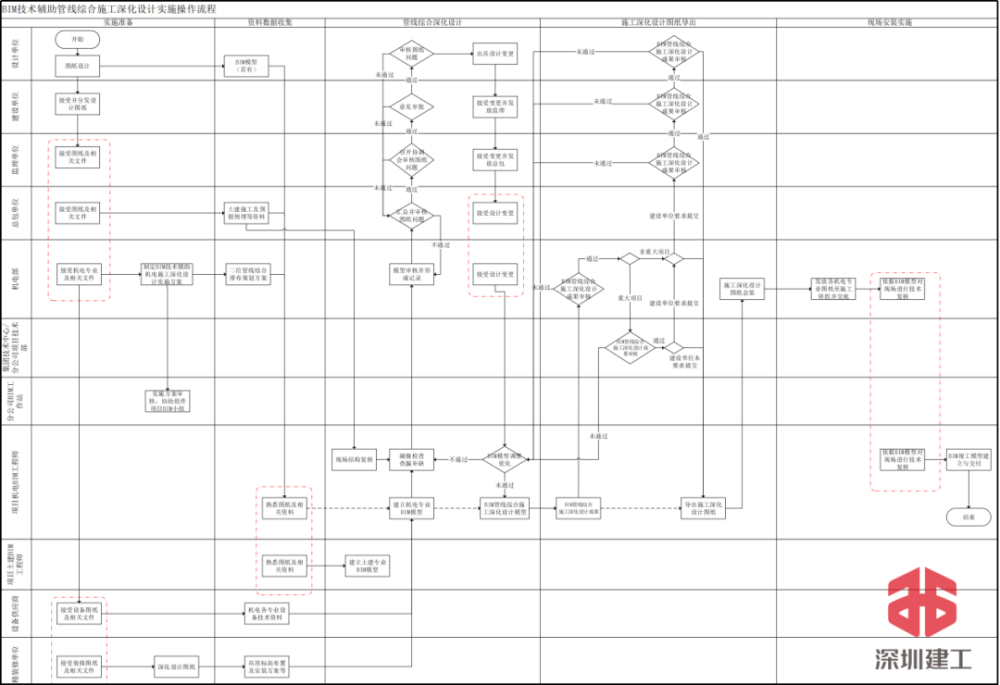

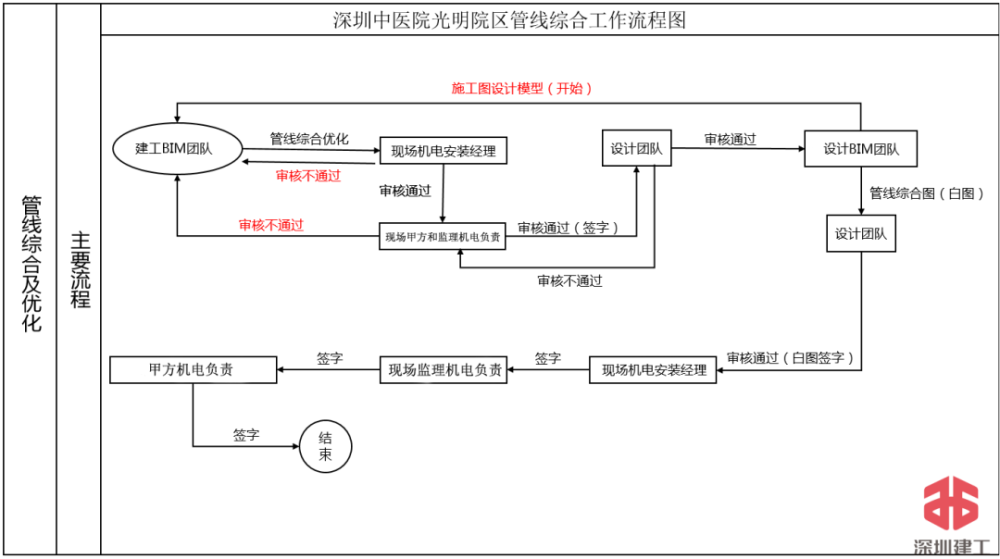

管线综合深化项目工作流程图

3、内部模型审核会

深化完成后，由机电BIM工程师组织施工单位机电经理、机电技术员、各专业现场机电安装带班进行模型内部审核，审核通过后模型移交支吊架厂家进行支吊架深化设计。

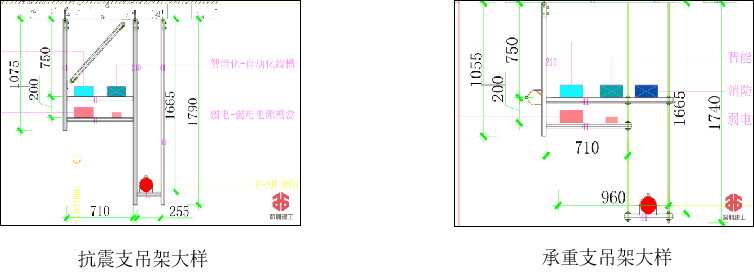

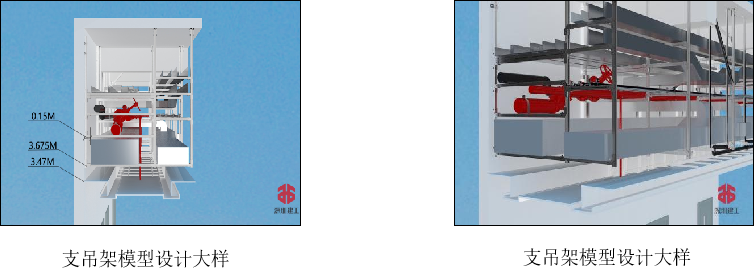

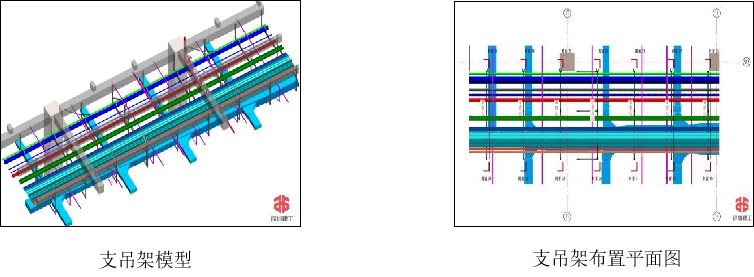

4、综合支吊架设计与应用

支吊架厂家基于深化模型进行综合支吊架的设计，在满足各专业设计规范、并能够承受各专业管线静、动荷载的基础上，设计简洁美观的综 合支吊架，待各方审核通过后，出具加工图。

5、各方模型审核会

（1）甲方及监理审核会 此次审核会重点在于甲方对净高、美观性的审核及监理对排布规范性的审核，审核通过后，交付于设计进行出图前的最终审核。

（2）设计方模型审核会 此次审核会重点在于深化的管综是否参照国标、深圳市等地方机电安装标准，审核通过后进行到下一个环节。

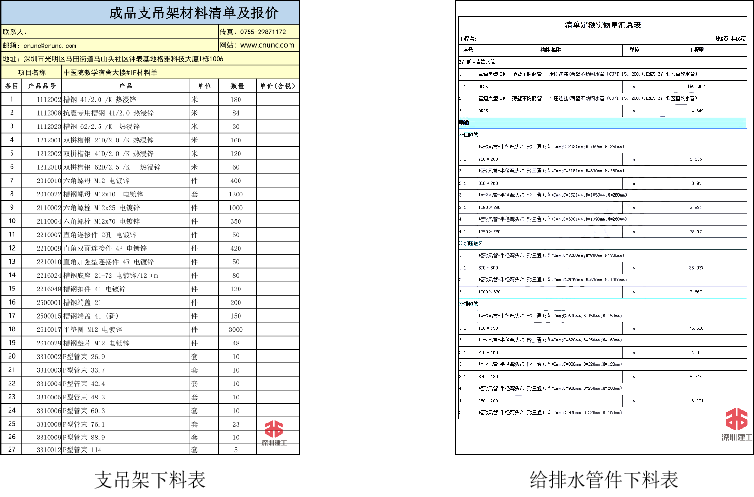

6、出具下料清单及图纸

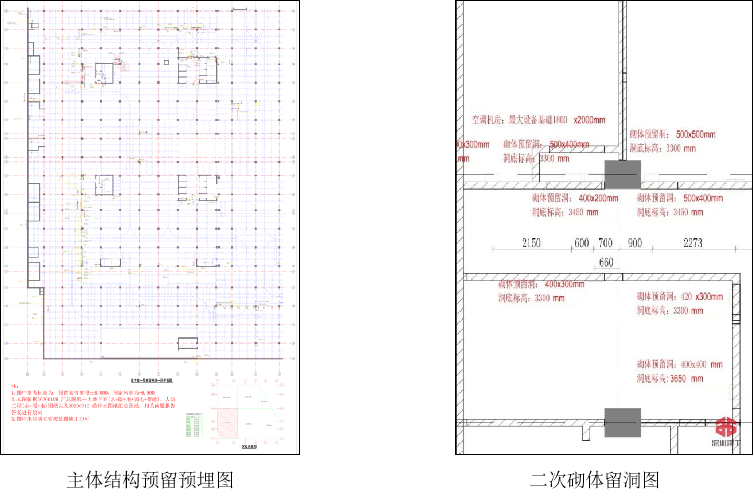

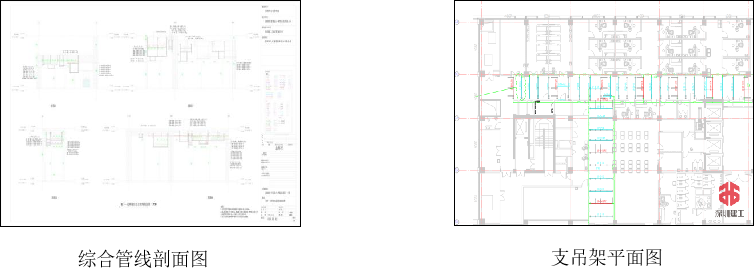

根据审核通过的模型进行出图。主要出图种类有：下料清单（各管件及支吊架）、综合机电管线平剖图、综合机电预留预埋图（注：含一次结构预留预埋和二次砌体留洞图等）、支吊架平面图、机房、管井、卫生间等详图及大样图。

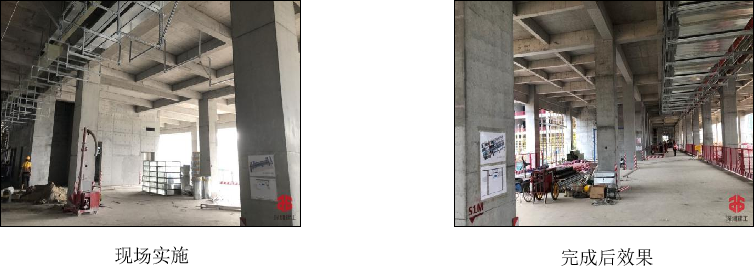

7、现场实施

bim工程师把确认后的图纸输出到工程部，由机电工程师下发于现场。bim部门把对应区段的三维图与剖面图张贴于现场，方便指导现场施工人员的作业，同时，让现场工程师更加直观的对的施工的质量、进度进行及时复核纠正。

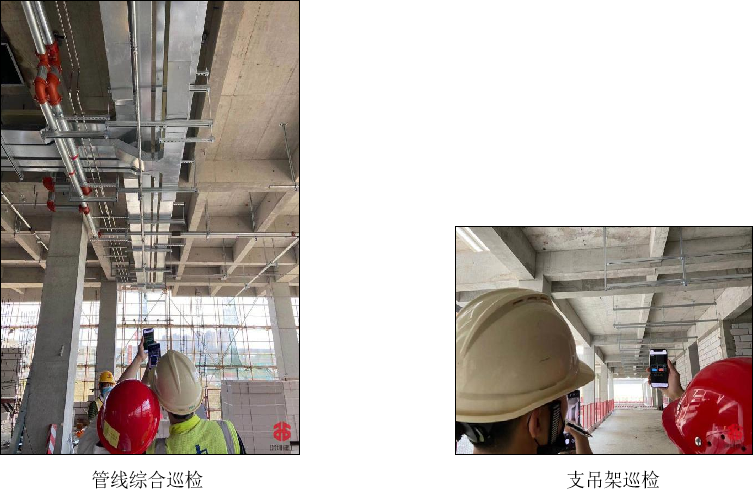

8、现场巡查

组织各单位bim工程师与机电工程师，每周对现场机电管线安装作业的质量等问题进行巡检，bim工程师利用移动端app，通过模型与图纸更加直观的对现场各部位进行对比复查，发现问题，分析原因，及时纠正，促进现场施工的顺利进行。

09、应用总结

项目提前进行BIM管线综合深化设计应用，对建筑、结构、机电、装饰装修进行多方面、全阶段的综合考虑，项目机电工程师和项目机电BIM工程师采用深化后的三维模型，利用其可视化特点，对各专业分包提前进行施工安装作业交底，专业穿插统筹安排，积极协调，使得安装质量和精度大幅提高，整体机电安装工作开展顺利。通过提前确定一次结构预留预埋、二次砌体留洞位置、各专业管线空间位置关系、调整和优化管路走向等，在现阶段预估节省成本270万元。

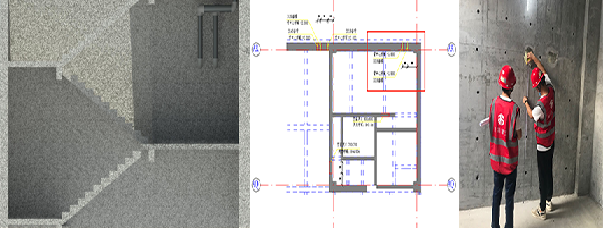

一次结构预留预埋模型与现场对比

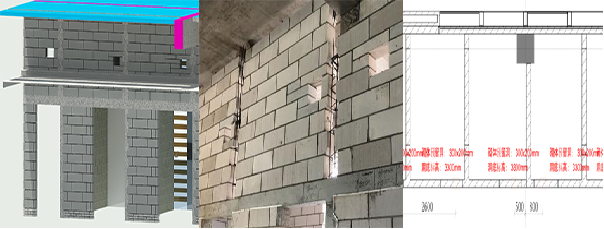

二次砌体留洞模型与现场对比

管线综合深化模型与现场对比
