BIM支吊架全流程应用

    01、项目需求

    在小编最近的工作中，越来越多的单位要求在管线优化完毕后进行管线支吊架的设计。

    因为在实际施工过程中，管道支吊架往往无序安装、排布杂乱、样式不够统一，所以利用机电BIM来进行支吊架的排布设计就尤为重要，同时安全、经济、整齐美观的支吊架布置也可以为项目后续报奖需求提供有利的支撑依据。

    02、实施流程

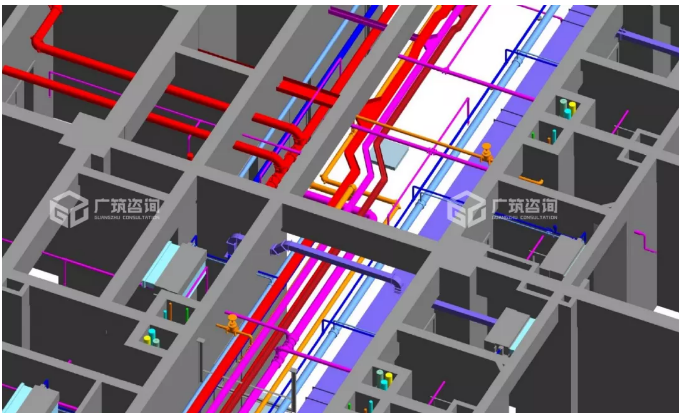

    1.管综优化

    管线支吊架排布的前提条件是管线合理的优化排布；管线优化时需要注意以下几点：

    1.1管线排布应该统筹规划，在满足规范的前提下，尽可能的满足业主的需求和施工时的安装操作的便利性以及后期使用时的检修需求等方面的要求，并尽可能的做到整齐美观。

    1.2相同专业的管线尽可能的平行成排布置，以便单专业做公共支吊架，并且在进行有保温的管线排布时要注意预留保温层的空间。

    1.3在狭小空间进行管线排布时，要从安装管线操作的角度出发排布并注意管线检修空间的预留，同时要注意考虑支吊架生根点的位置。

    2.确定支吊架间距

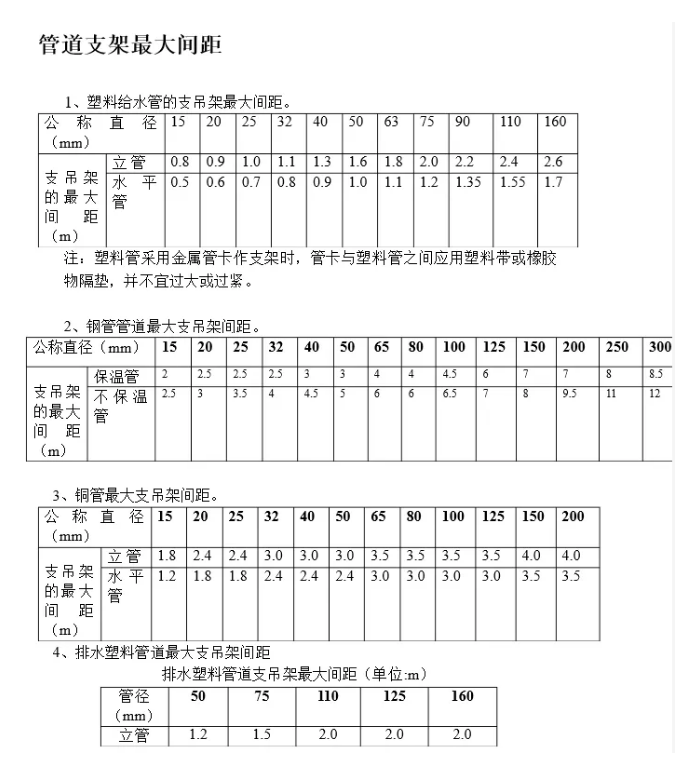

    依据现行规范确定支吊架的间距，综合支吊架布置时要以最小管道的间距为准，同时在进行支吊架布置时注意抗震支吊架的斜向支撑的空间。（支吊架布置时尽量以梁为生根点。）

    3.支吊架型号的选择与布置

    3.1在进行支吊架设计时，首先要和项目上确认本项目是使用成品支吊架还是现场制作支吊架。

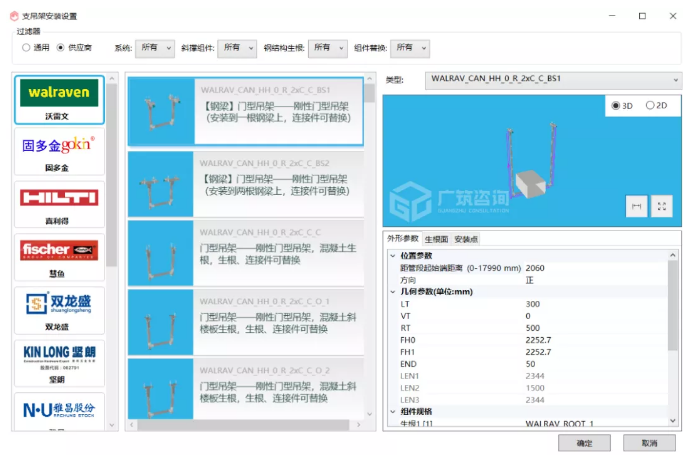

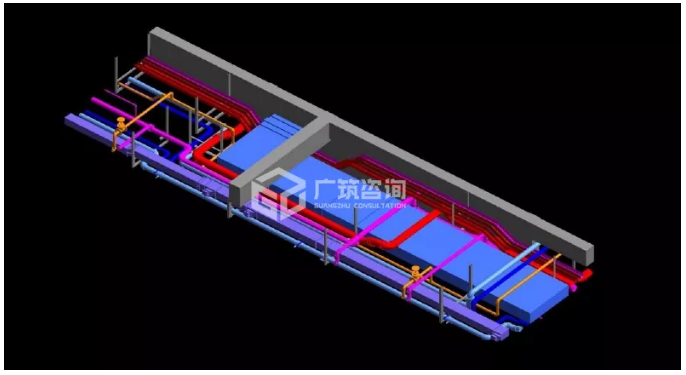

    3.2支吊架布置（以MagiCAD为例，点选管线可快速生成支吊架，同时可以依据项目需求确定支吊架所需层数及是否使用成品支吊架）。

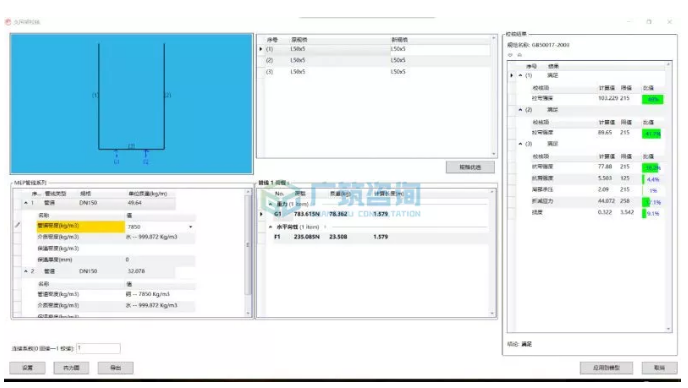

    4.支吊架校核

    在一个工程中管道支吊架数量种类繁多，不可能一一校核，为此我们只需要校核同类型中最不利受力状况的支吊架即可。

    5.支吊架出图

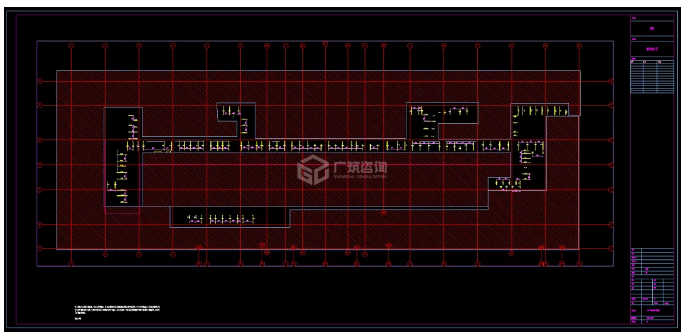

    5.1平面图：需要对支吊架进行编号，同类型支吊架编号应相同，另外需要对支吊架进行定位标注。

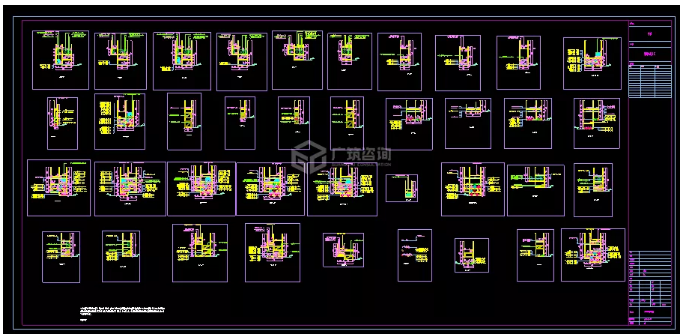

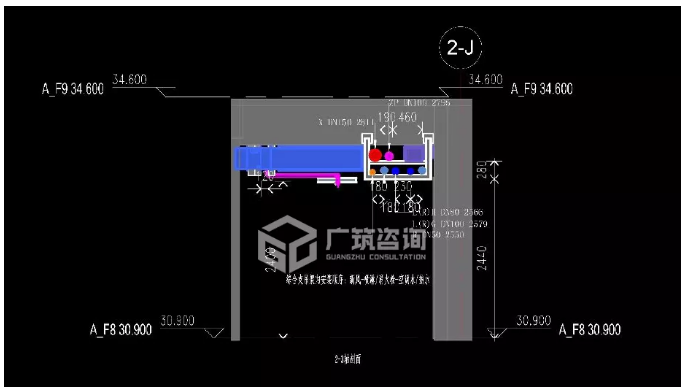

    5.2剖面图：需要标注横担标高，横担长度和型号，吊杆长度和型号，管线系统，管径，标高，间距等相关信息（要保证剖面编号和平面图相对应）。

    6.项目现场技术交底

    6.1出图完成后，需要对项目现场的施工负责人进行技术交底，包括但不限于模型展示、模型基本查看能力，轻量化模型展示、项目问题汇总、复杂节点支吊架施工安装模拟视频、图纸信息交底等。

    7.支吊架的下料与加工

    7.1项目若使用成品支吊架，则需认真复合支吊架型号、样式等关键信息；

    7.2项目若采用现场制作支吊架的形式，则需施工负责人对施工人员进行图纸交底及完成后的核查。

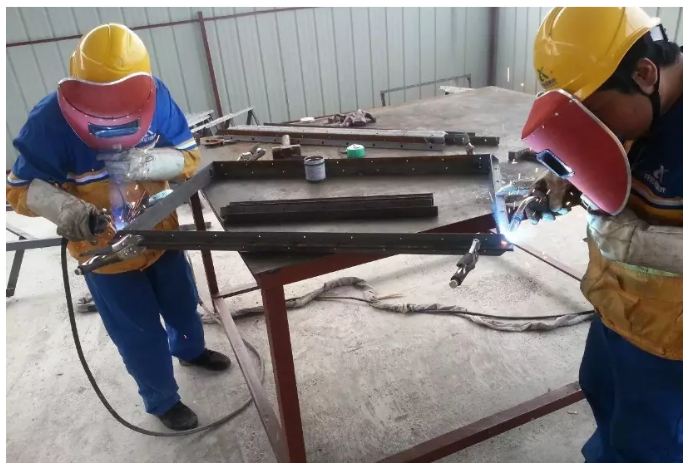

    现场工人根据支吊架剖面图进行支吊架的下料加工；

    8.支吊架的现场校核

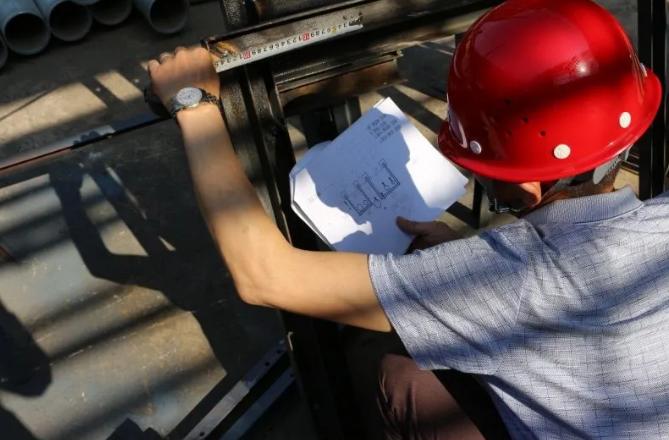

    支吊架加工完成后，施工员依据图纸对支吊架进行尺寸、外观的抽查，抽查重点包括杆件型号、尺寸、焊缝及防腐质量。并进行检测记录。

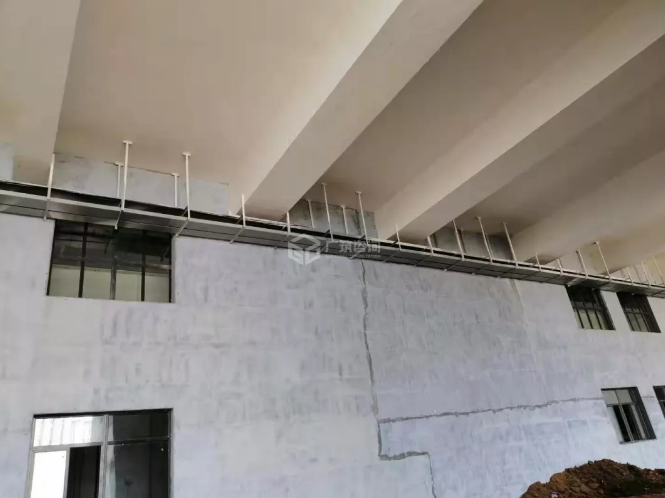

    9.支吊架现场安装

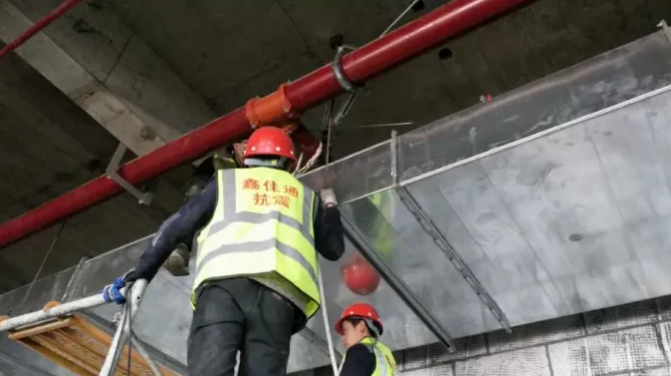

    安装工人根据支吊架平面图进行支吊架的安装。施工负责人可通过BIM模型进行现场核。

    10.管线安装

    安装工人依据各专业管线平面图和支吊架剖面图进行现场机电管线的安装。施工负责人可依据BIM模型对现场进行安装核查及复杂节点的交底，从而把控施工质量。

    03、总结

    在进行支吊架设计之前的管线优化过程中就应该考虑支吊架的安装位置和支吊架形式，在进行支吊架设计过程中，要严格安装支吊架设计规范和安全规范进行设计，在现场安装过程中要切实做好技术交底和支吊架质量把控。
