项目概况

    湖南建工集团南方工程局惠东县环城西路市政工程项目位于惠东县城西侧，路线起点为环城北路，终点为平深路(S356线),项目桩号为K1+300-K7+634.043，全线长度为6.334043Km。其中主要构筑物西枝江大桥起讫桩号为：起始桩号K4+875，终点桩号K5+500，桥梁全长为625m,桥梁主桥部分与西枝江斜交15角。全桥共6联，布置为北引桥（34+36+34）+（23+3*30）+(3*30)+主桥（34+50+34）+南引桥（3*30）+（34+36+34）。项目落成后能完善惠东地区路网结构，有效促进城市发展。

    BIM实施应用

    1.三维场布

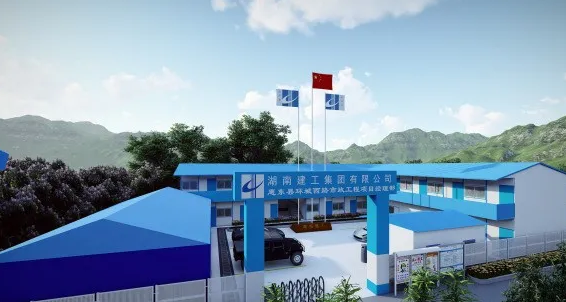

    在场地临建布置前，运用三维模型形象、直观、准确的反映项目现办公区、生活区以及施工场地的布置情况，进一步完善场地布局方案，为后期建立场布提供准确的定位。

    2.BIM协助设计

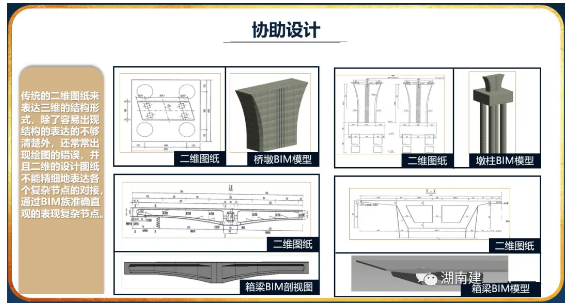

    传统的二维图纸来表达三维的结构形式，除了容易出现结构的表达的不够清楚外，还常常出现绘图的错误，并且二维的设计图纸不能精细地表达各个复杂节点的对接，而BIM可以建立对应的族，通过族精细的表现复杂节点，从而优化设计，让施工更加明了。

    3.精准出量

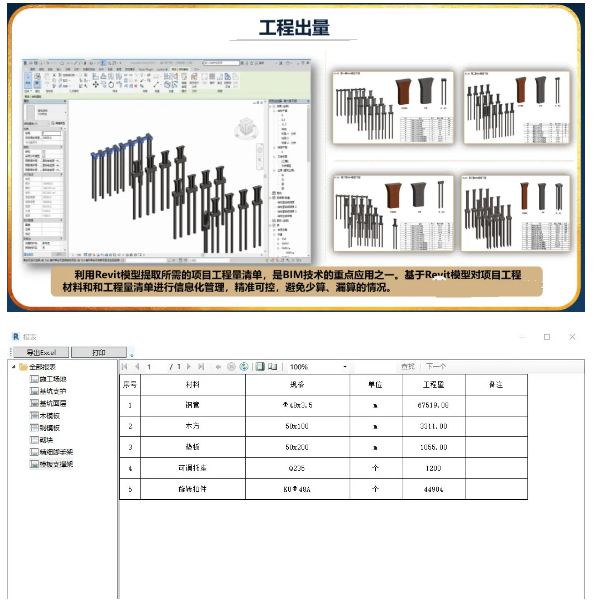

    利用BIM模型对项目工程材料和和工程量清单进行信息化管理，精准可控，避免少算、漏算的情况。项目盖梁采用满堂支架立模浇筑，利用BIM模板脚手架设计软件对该分项工程进行设计、交底和工程量统计分析，自动生成模板和脚手架模型，对项目高支模部分进行智能识别，计算并生成材料统计、模板脚手架施工方案和高大模板安全计算书等，同时也提高了周转架料的周转效率，减少材料现场切割和浪费。

    4.施工模拟

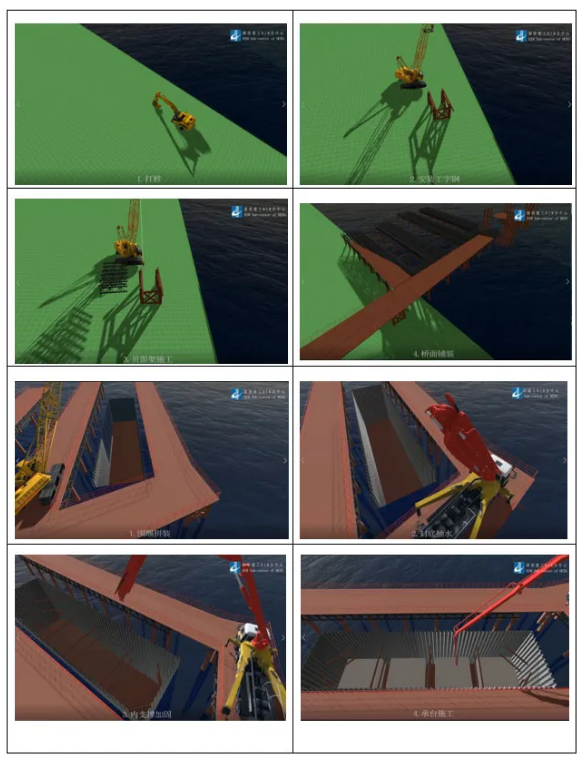

    项目对钢栈桥施工和钢围堰施工工序进行可视化模拟，能够直接展示施工过程，提前发现问题，编制解决方案，方便质检员对各工序设置管理点，每道工序严格把关，保证施工质量，降低后期实际施工的风险，降低项目成本。

    5.进度管理

    通过BIM平台关联模型与进度计划，可以让项目管理人员在施工之前提前预测项目建造过程中，每一周、每一个月所需的资金、材料、劳动力情况，提前发现问题，并进行优化。

    1.对施工重难点部位及复杂节点，出具三维交底模型，并制作施工工艺模拟，对项目管理人员及施工班组进行可视化交底，保障工程施工的安全及质量。

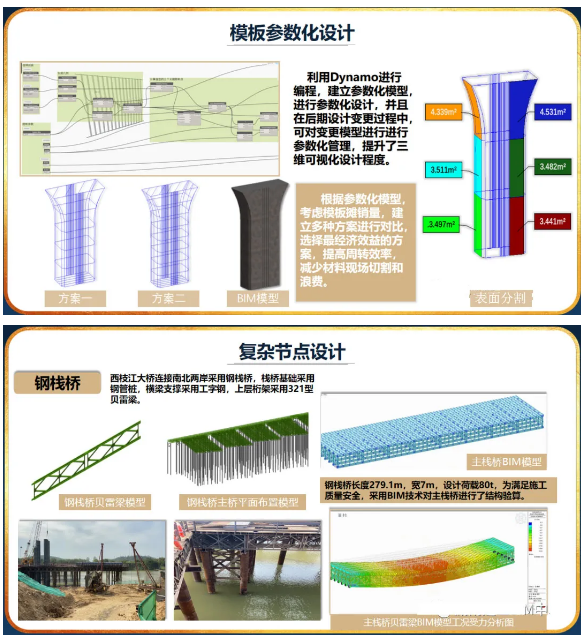

    2.通过异形结构模板参数化设计，计算模板用量，基于建立的Revit模型，精确详细的导出任意部位，任意构件的工程量，对材料进行精细化统计管理，精准把控。

    3.基于BIM平台将模型，进度，资料，质量安全进行关联，生成施工进度模拟动画，得出资金、资源需求量计划，分析计划的可行性，为优化项目进度提供直观的参考，大大提高施工效率。

    目前国内BIM技术日趋成熟，利用该技术智能化、参数化、可视化等优点，解决项目现场“凭感觉”、“重经验”的项目安全管理模式，为今后项目管理人员提供更为准确、及时的数据，达到根据现场实时反馈，实时调试，实时管理，节约项目成本费用7%以上。
