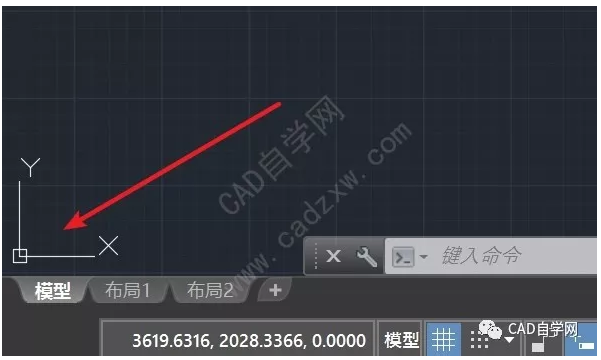

首先CAD中存在两个坐标系，一个世界坐标系，一个用户坐标系，默认情况下这两个坐标系是重合的，日常画图使用的是用户坐标系，世界坐标系了解即可，如图：

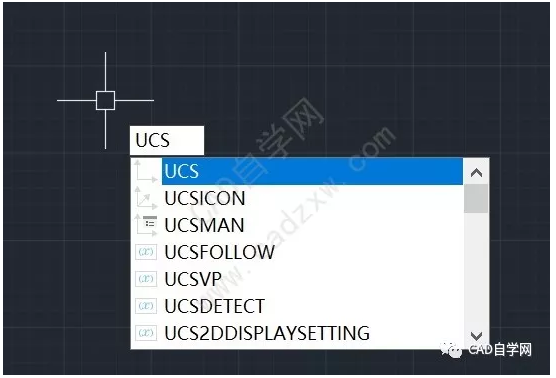

    当然，我们也可以自定义坐标系(俗称用户坐标系)，命令栏输入ucs（用户坐标系）回车；

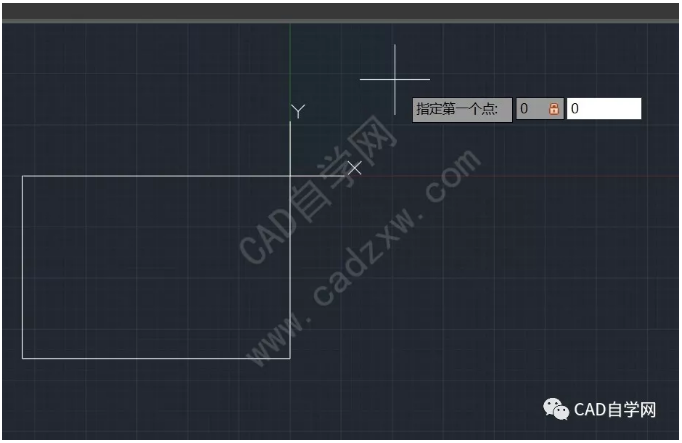

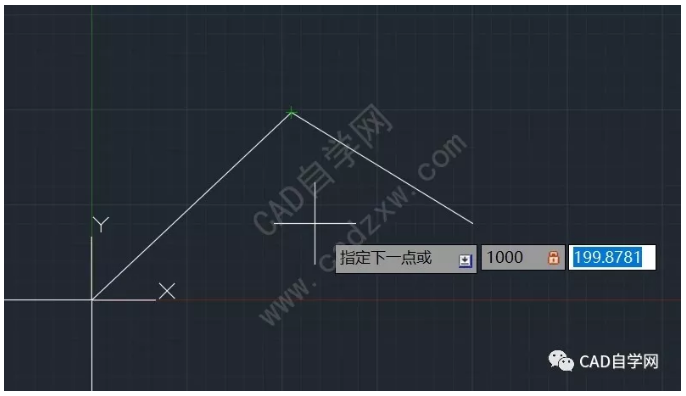

    以上从新定义了用户坐标系后，比如现在我要绘制一条直线，第一点坐标（0,0)，那么这时第一点就会落在刚刚自定义的用户坐标系原点处；

    了解了坐标系后，我们再来看一下CAD中的xy轴正负方向以及坐标和角度如何判断；

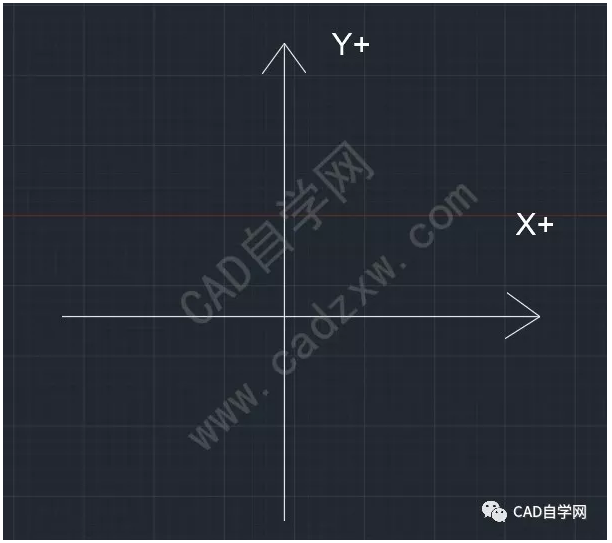

    xy轴正负方向：水平向右为X轴正方向，垂直向上为Y轴正方向；

    坐标：

    比如我输入（0，-100），那么该点就会落在Y轴负方向上；

    角度：以X轴正方向为水平线，逆时针转为正的角度，顺时针转为负的角度；

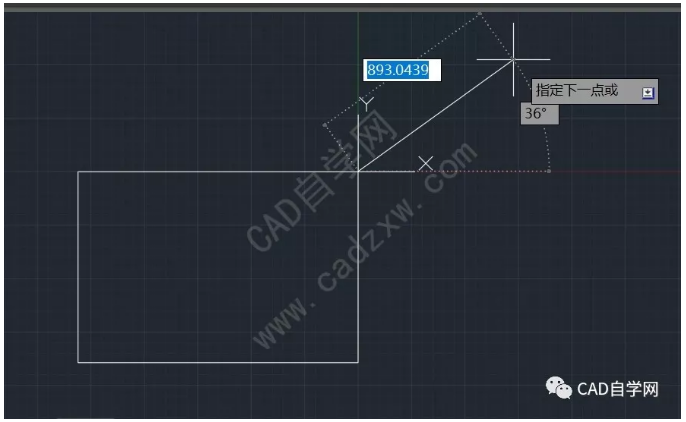

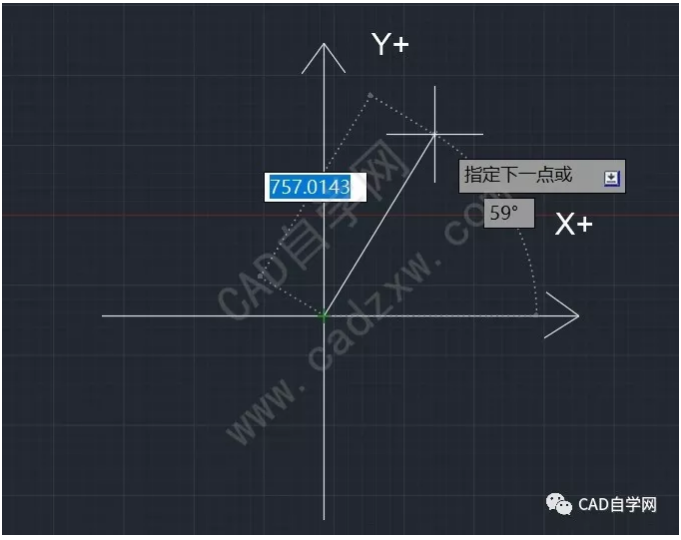

    如下图即为正的角度；

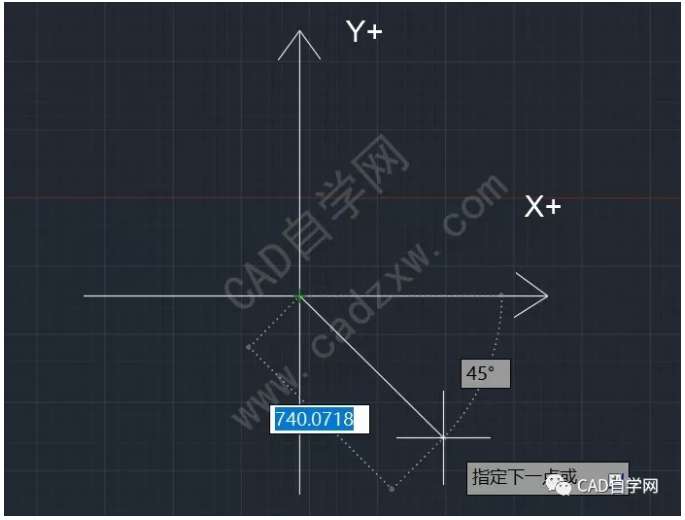

    如下图即为负的角度；

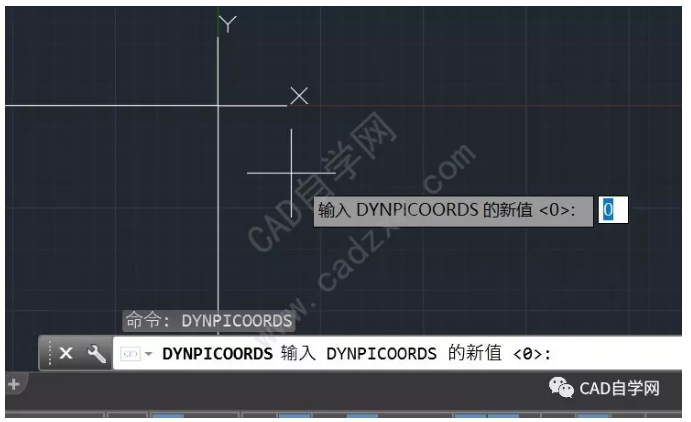

    知道了坐标系之后，还不够，CAD中存在两种坐标，分别绝对坐标和相对坐标，默认情况下为相对坐标，即参数（DYNPICOORDS=0）也是最常用的坐标方式，如果想改成绝对坐标可以将参数DYNPICOORDS设置为1。

    绝对坐标的输入方式（x,y)或（x<角度）

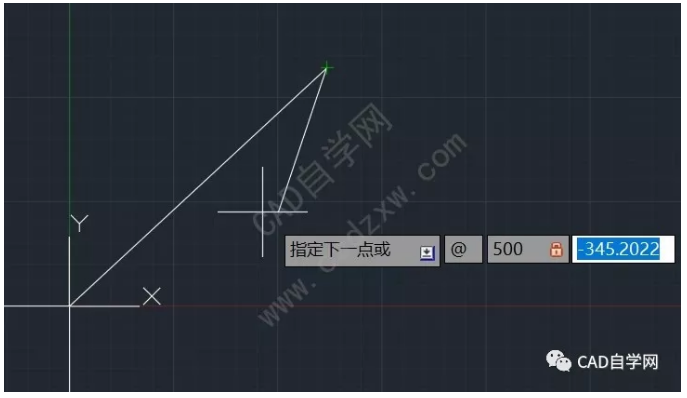

    相对坐标系输入方式@（x,y)或@（x<角度）

    需要注意的是：

    1、角度必须回车键确认，不能使用空格键；

    2、默认情况下（x,y)和@（x,y)一样，但建议使用相对坐标的时候加上@,以防混淆。

    了解了世界坐标系和用户坐标系以及绝对坐标和相对坐标后，那么用户坐标系有何用处？

    1、调整坐标原点，方便坐标标注；

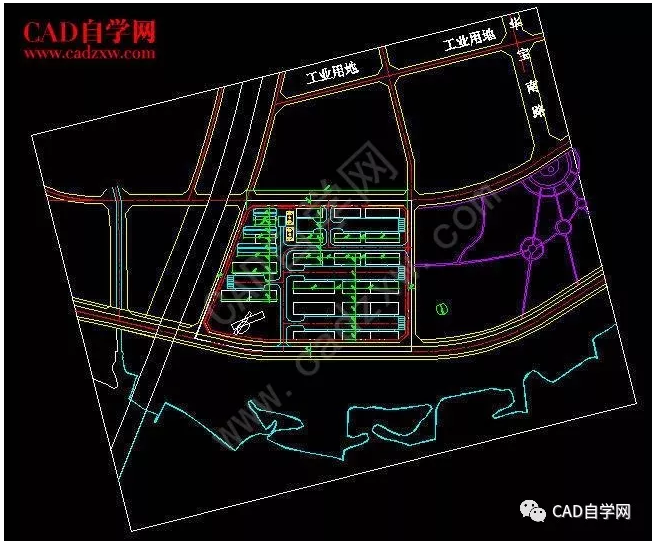

    2、调整坐标方向，方便绘制倾斜图形；

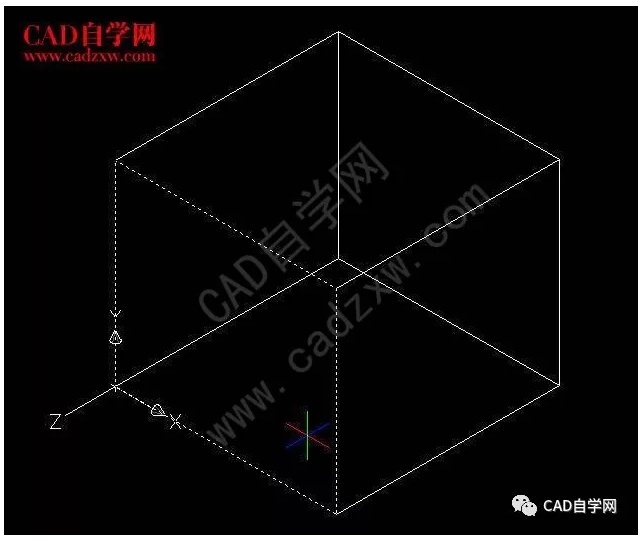

    3、将坐标系定位到模型某个表面，方便后续建模。
