REVIT之园区地形的创建

    相信大家在工作中，或多或少的都做过园区的项目，但是园区项目中地形究竟应该怎么做呢，这里给大家讲解一下。

    01、梳理图纸

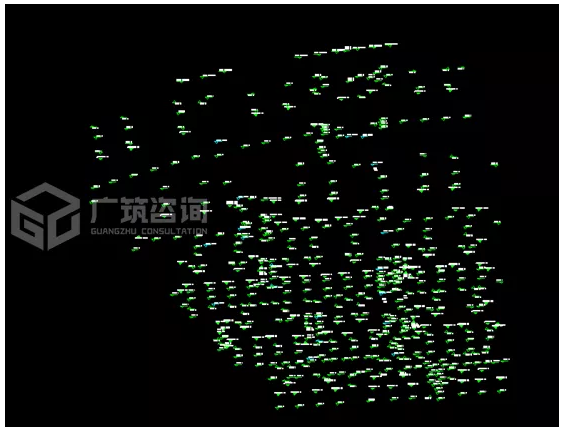

    拿到我们的等高线图之后，我们要先梳理图纸，哪些是我们需要保留的，哪些是不需要的，处理过图纸之后我们用CAD中的（PU）清理命令清理一下多余不需要的图层和块。（下图是处理过后的标高图纸）

    02、提取数据

    我们使用的CAD中（DATAEXTRACTION）命令来提取数据。

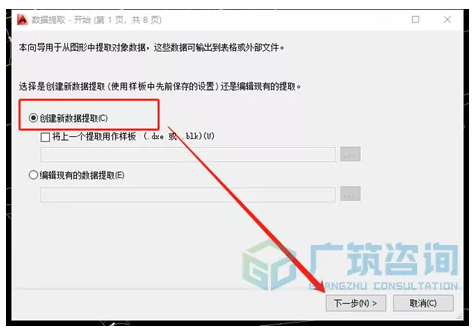

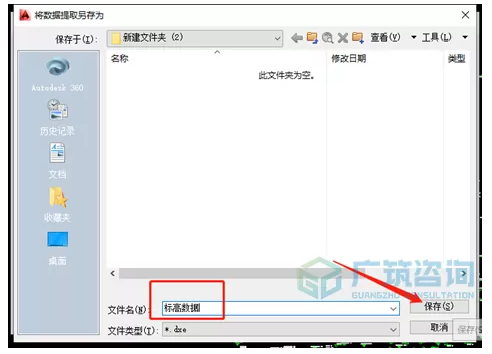

    在这里我们先要新建一个数据提取（.dxe）的文件，命名之后保存在自己的文件夹中。

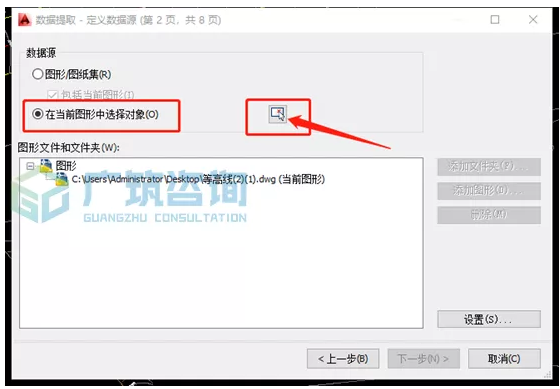

    保存之后我们就可以看到下面一页，选择（在当前图形中选择对象）。

    结束之后我们要点击后面的小箭头来选择我们图纸中需要的数据。在选择完成之后单机鼠标右键回到刚才这个界面。

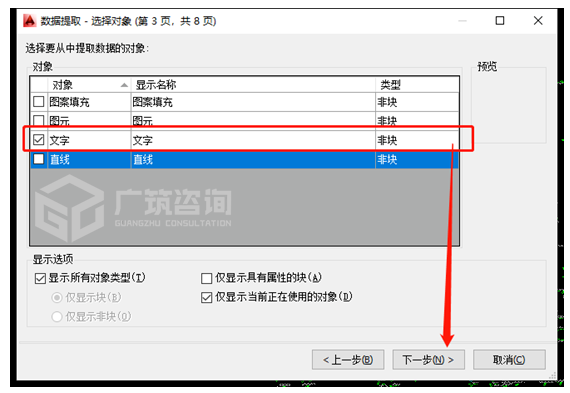

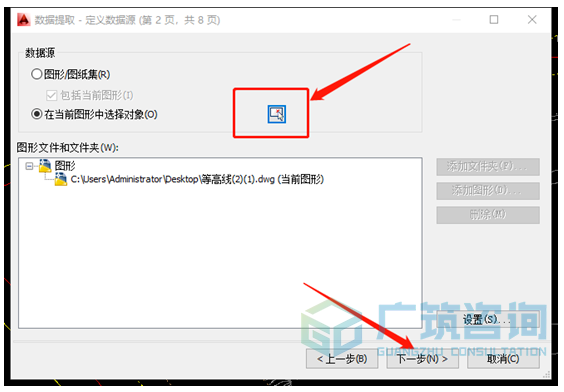

    此时我们可以看出这个小方框已经变成蓝色了，下面在点击下一步我们就要开始选择需要提取的对象了。这里我们只需要提取数据的对象为文字。

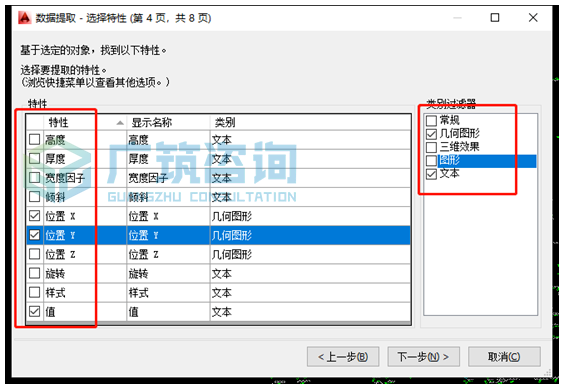

    选择之后点击下一步，我们开始选择特性。

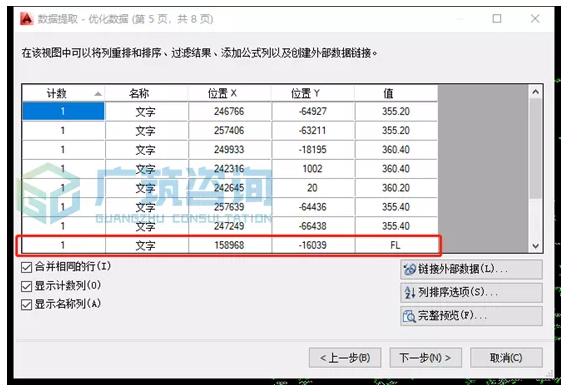

    这里我们只需要选择X和Y的位置坐标和值就可以了，之后点击下一步，我们就到了优化数据的页面。

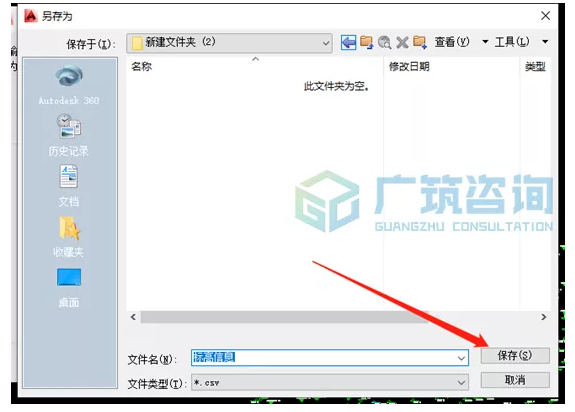

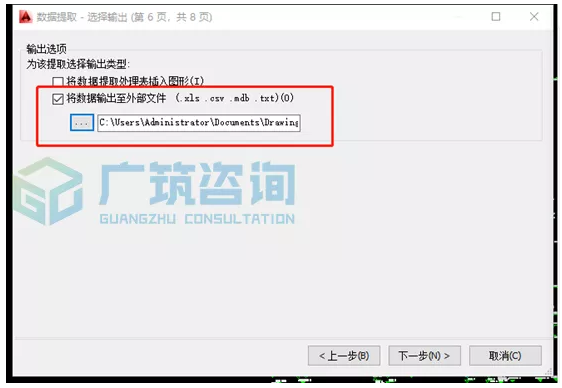

    这里可能有一些不属于数字值的文字出现，这些我们稍后在表格中处理就可以了。点击下一步选择输出。自定义选择到相关文件夹中导出格式为（.cvs）。

    保存过之后就可以点击下一步，完成我们CAD中的数据提取了。

    03、生成地形

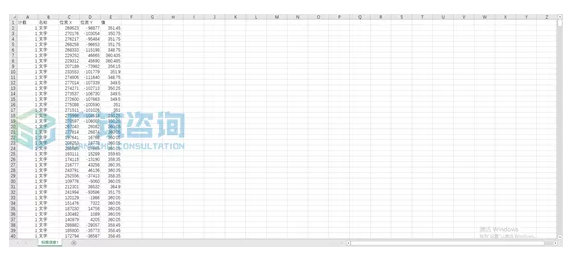

    打开我们刚刚提取好的标高信息表格。

    打开之后我们需要对里面的数据进项处理，首先打开表格我们可以看到5列数值，其次这中间删除我们不需要的前两行。只保留X轴和Y轴的坐标以及数字的值就可以了。

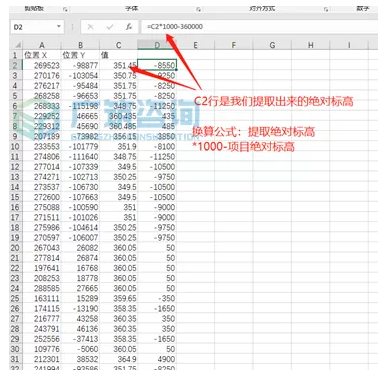

    删除完成之后我们需要将“值”那一列的数从“米”单位换算成“毫米”并且从绝对标高换算成相对标高。（绝对标高根据项目不同，在设计说明中都会注明这里的绝对标高为360）

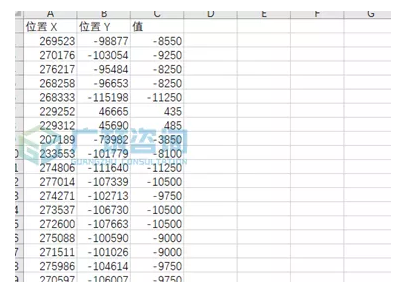

    当我们换算完成之后，删除“值”那一列的所有绝对标高数据将换算出的相对标高值剪切到“值”那一列。

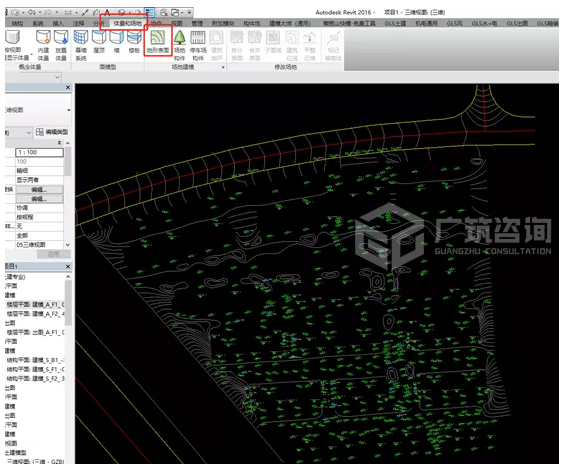

    这样子我们提取的数据算是全部结束，接下来就是打开我们的REVIT将数据导入进去。我们先导入处理过的标高底图，选中REVIT中的体量和场地用地形表面来进行绘制地形。

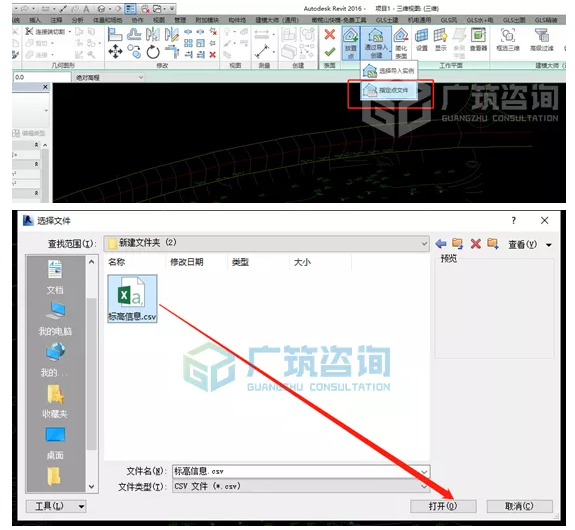

    打开之后我们可以点击“通过导入创建选择”指定点文件“。打开之后我们选择刚处理好的（.cvs）格式的表格。

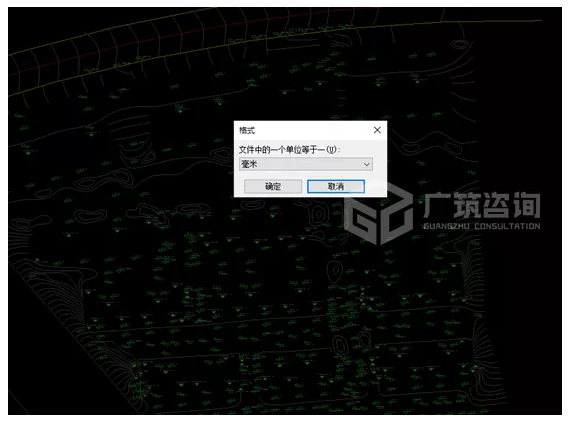

    打开之后我们需要设置一下格式的单位，这里我们设置的单位是“毫米“。

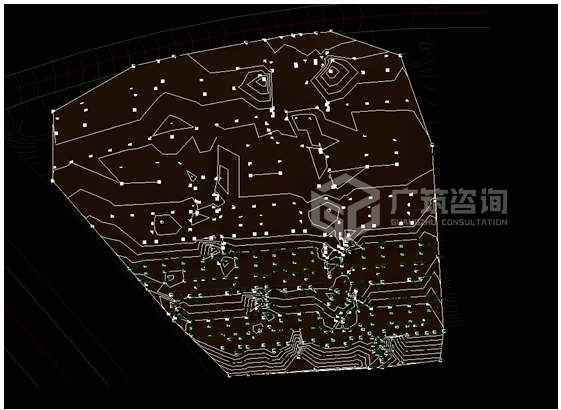

    点击确定，我们的一个标高地形就完成了。

    04、思路

    1.首先要确定一下项目的项目基点，方便我们以后链接图纸以及链接地库主楼模型。

    2.通过处理CAD图纸来提取里面我们需要的标高信息，通过标高的信息XY轴坐标（.cvs）格式的表格来进行点的定位。

    3.处理点的绝对标高，转换成相对标高。从单位“米“转换成”毫米“

    那么今天的分享就到此结束，看到这里大家是不是想小试牛刀了呢？下期带领大家用另外一种方式生成等高线图。
