施工工艺模拟

    随着BIM技术的推广，它的用处也在不断地被发掘，从最开始的模型创建到可视化应用，以及现阶段的VR体验等等，可以说每一个阶段都有每一个阶段的重点。而今天我们要来讲解的是可视化应用当中的工艺模拟。

    什么是施工工艺模拟？

    首先进行模型的创建，再来将完成的模型进行动画编辑，形成动态视频，最后将原文件以串联成完整的视频。通过视频展示预先演示施工现场的现有条件、施工顺序以及重难点解决方案。

    施工工艺模拟意义

    工程在施工阶段会遇到许多问题，而施工工艺模拟在其中扮演的角色是可视化以及交互性。让参与方可以统一在同一个平台上讨论问题，不会出现思维的误差而耽误会议的进展。

    施工工艺模拟流程

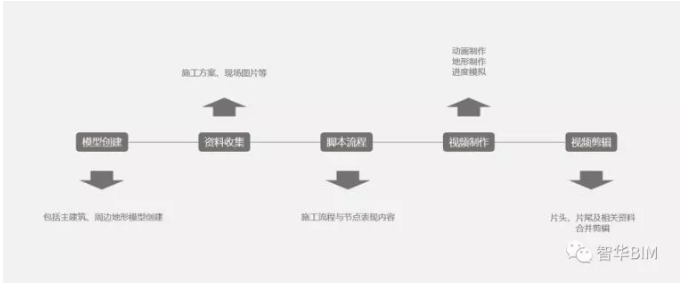

    1、基本操作流程

    2、人员架构

    （1）主负责：项目整体规划、人员架构安排、进度安排。

    （2）协调：对外资料收发记录、对内文件档案管理、协调各专业之间文档传输及转换工作。

    （3）模型修改：为后期视频的制作模型分层、颜色设置或建设临时体量等工作。

    （4）动画制作：运用动画制作软件进行视频制作。

    （5）剪辑：书写视频脚本流程，对动画进行剪辑，运用PS软件对渲染照片进行修改。

    施工工艺模拟案例

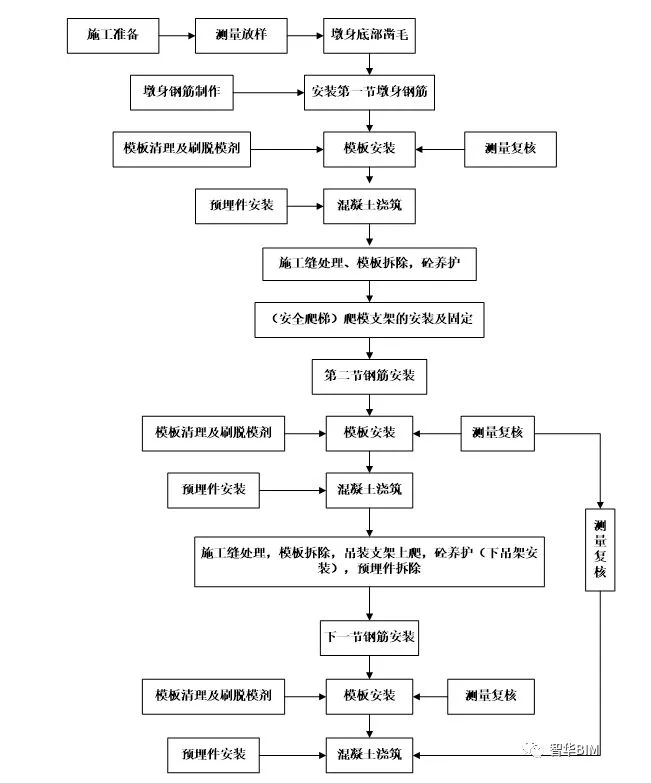

    1、项目施工工艺方案介绍

    本案例以80米空心薄壁墩的悬臂爬模施工进行举例说明。

    工具式模板工程，属超过一定规模的危险性较大分部分项工程范围，专项施工方案需组织专家论证。由于墩身高，施工周期长，高空作业安全隐患大，需通过施工模拟进行可视化技术交底，且在施工过程中加强管控，严格按照本方案确定的施工工艺进行施工，落实本方案制订的措施，确保安全施工。

    2、关键点解析

    爬模施工技术有几个特殊的施工技术控制关键点，分别是爬升速度的控制、墩身垂直的控制、墩身混凝土强度的控制以及施工过程的人身安全问题。

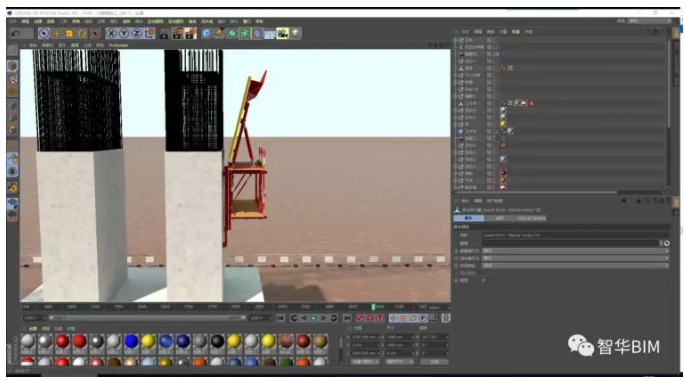

    3、动画制作

    根据施工工艺，将模型导入到动画制作软件C4D或3dsmax，进行动作制作并导出视频。

    4、视频剪辑

    将导出原始视频以及项目相关资料进行细化工作，除了调整顺序，还应增加特效，让整个影片表达更加充分。另外加上配乐及配音，解说整个工艺流程。

    除此之外，BIM4D模型还可以与物联网、云技术等进行结合，让项目参与各能够随时随地了解施工现场的状况，通过在施工模拟过程中进行实时的人机交互，实现施工计划、场地布置、机械操作的实时调整。实现更为优秀的进度控制，从而达到降低风险和减少施工浪费，安全施工的目的，让“意外”远离施工。
