    划重点，室外综合管网如何运用BIM技术？

    室外综合管网，即建筑楼外配套管网，主要包括：排水管道、热力管道、煤气管道、供水管道、通讯及智能化管线、电力管线等。

    由于室外综合管网的复杂性及重要性，只有做好前期策划和过程管控，才能避免各种问题的出现。根据实际项目，我们总结了一些室外综合管网工程的BIM实施要点，主要分为以下几点：

        ?管网管线优化检测

        ?管井优化检测

        ?园区排水标高优化检测

        ?其他

    接下来让我针对上述四个方面，来给大家详细说明一下模型创建完成后，需要重点关注的几个地方：

    一、管网管线优化检测

    根据管线管网布置模型反映的实际情况，检测园区管线问题：

    1、碰撞问题：管线与结构的碰撞、机电管线自碰撞。

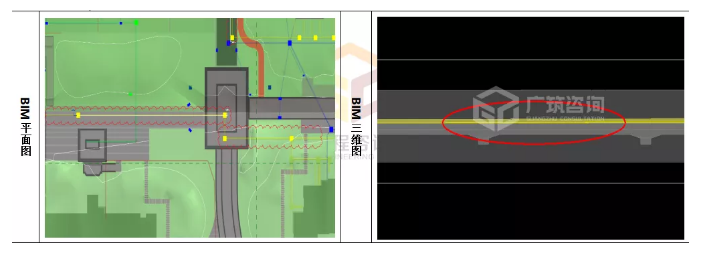

    雨水管与结构板碰撞

    雨污水干管碰撞

    2、管线与大型乔木冲突：

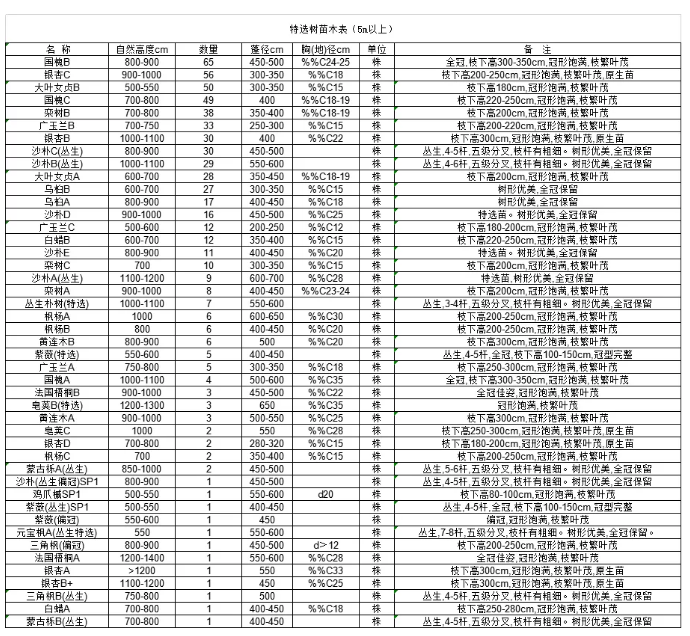

    核查管网是否与5m高度以上乔木占位冲突（园区大型乔木表可参考）。

    二、管井优化检测

    根据三维模型的实际信息，检查管井、化粪池位置排布，位置冲突、管井埋深、管井与管道标高匹配等问题。

    1、重点核查管井与铺装冲突、管井位置是否合理。

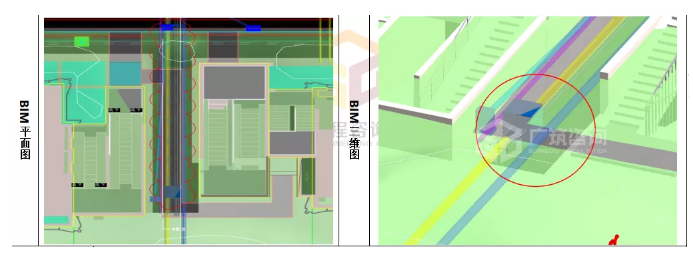

    手孔井、电气管道与雨污水管占位冲突

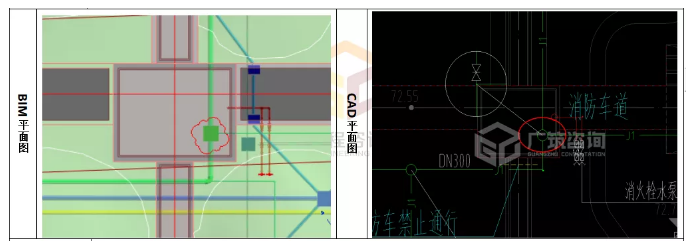

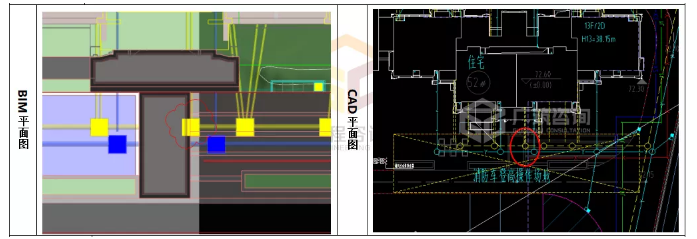

    给水阀门井与铺装占位冲突

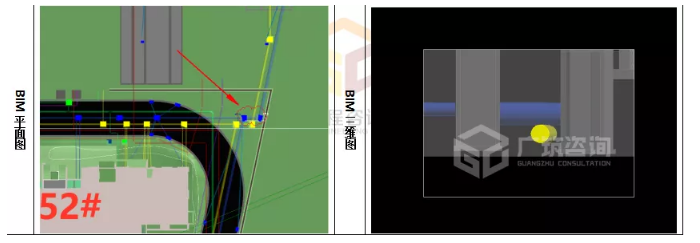

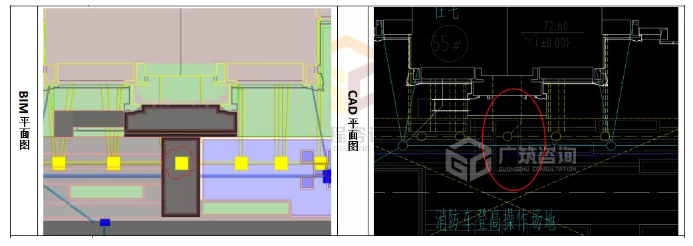

    管井位于回家主通道区域

    阴阳井问题

    三、园区排水标高优化检测

    根据三维实际模型对园区排水标高进行检测，对于存在问题的部位进行记录。

    1、倒坡无坡问题：排水管道倒坡无坡问题。

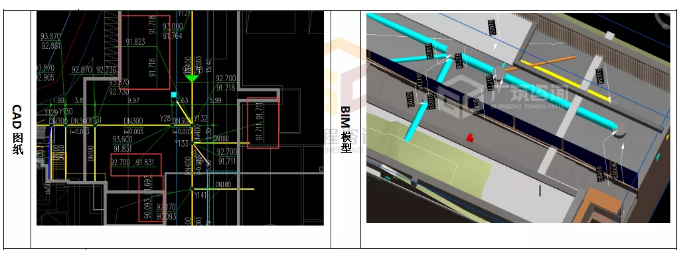

    污水管道倒坡

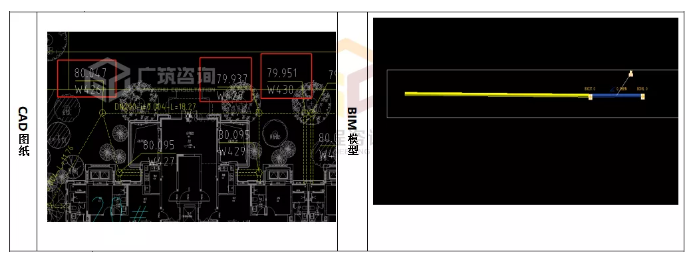

    末端高程点高度相同，管道无坡

    2、覆土问题：管线穿覆土、管线埋深过低。

    雨污水管道穿地坪景观

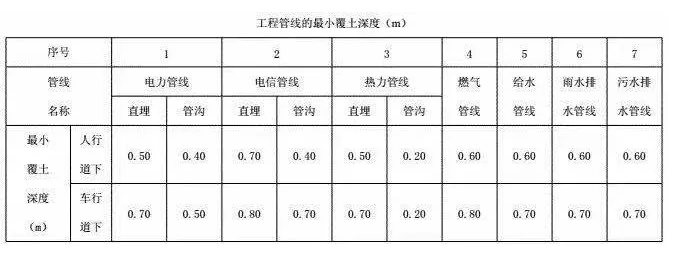

    具体核查时可参考下表：

    四、其他

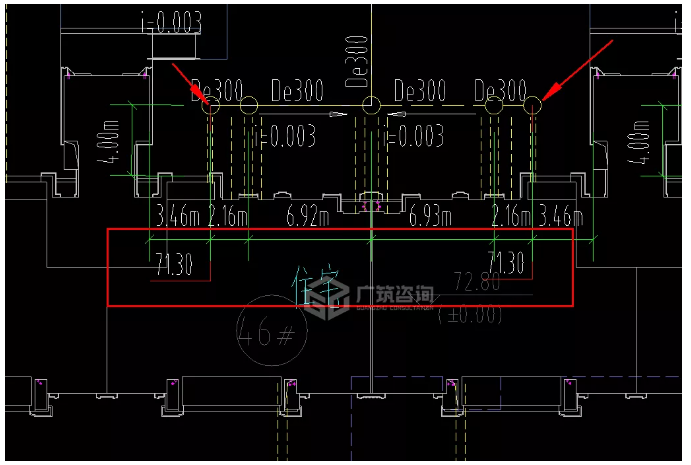

    1、管井的引入管太多；

    2、机动车库入口截水沟，是否和园区雨水管网连接；

    3、主楼雨水管是否排入主楼周边雨水沟；

    4、雨水沟排水水管是否和雨水管联通，是否存在倒排现象；

    5、车库坡道边坡线后截水沟是否考虑外排等；

    6、化粪池位置核查：是否处于园区主体下风区、化粪池的接口标高是否倒排。

    以上就是室外综合管网管线优化需要核查的重点，希望对大家的工作有所帮助~
