项目概况

车陂涌流域是广州市干流长度最长的河涌之一，虽经过多次整治，但效果依然不理想，现状水质仍为劣五类。水质的黑臭已成为影响沿线居民生活满意度最突出的问题。

车陂涌水环境治理项目时间紧、任务重，涉及内容广、专业多，为了在业主方要求的时间内完成工作任务，BIM技术的成功应用成为了解决基础资料或缺、提高设计效率、提升汇报展示水平的重要保障之一。本项目荣获2017年中勘协“创新杯”BIM设计大赛 ? 最佳水利电力BIM应用奖。

项目BIM应用策划

（一）BIM应用目标

（1）提升整体设计工作的效率

（2）提升设计质量

（3）项目进度控制

（二）BIM总体思路及解决方案

水环境工程BIM整体解决方案

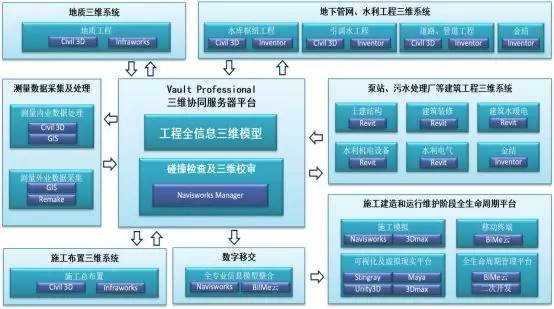

水环境工程BIM整体解决方案

项目BIM应用实施

（一）实施准备

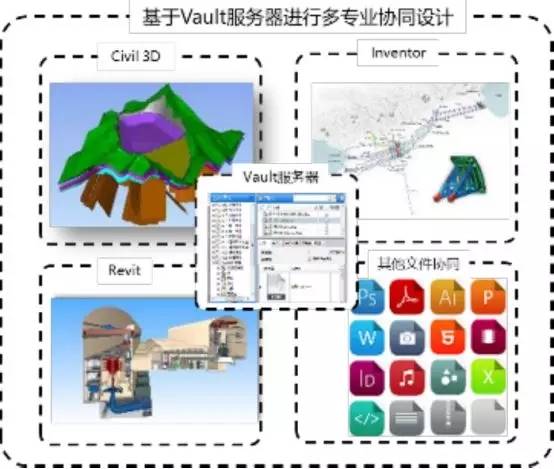

（1）协同设计平台搭建

（2）BIM控制计划

（3）BIM工作大纲

（二）项目勘察阶段

（1）高清影像信息

（2）航飞视频

（3）GIS+BIM集成

（4）移动踏勘系统

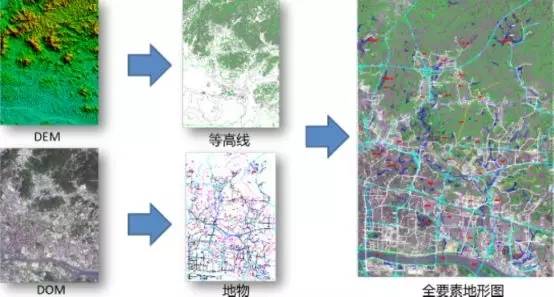

高清影像制作流程图

（三）方案设计与投标阶段

（1）地质三维系统

（2）地下管网、水利工程三维系统

（3）建筑工程三维系统

（4）施工布置三维系统

（5）协同平台

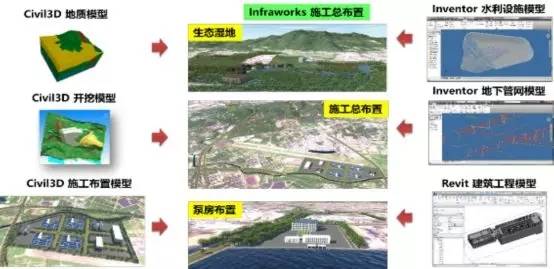

施工布置三维系统图

协同平台系统图

（四）详图设计与施工阶段

（1）三维出图

（2）数字移交

（3）施工模拟与管控

施工模拟-过程及工艺

施工模拟-VR场景

施工管控

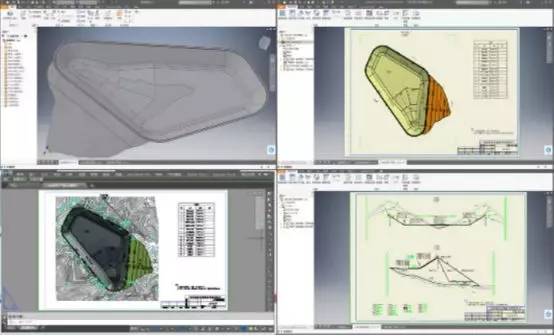

Autodesk Civil 3D与Autodesk Inventor联合出图

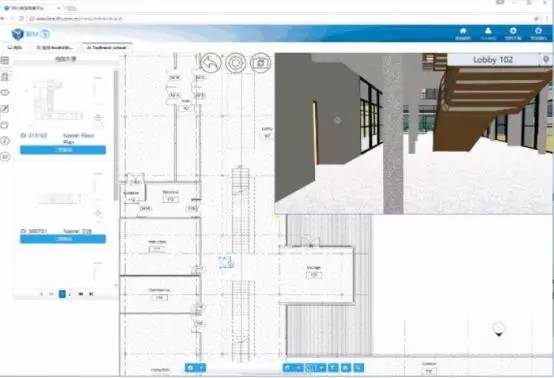

BIMe云平台

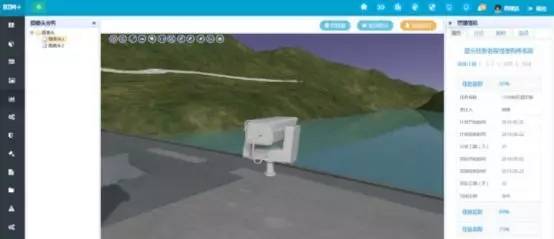

施工管控平台界面

（五）运维管理阶段

（1）厂站设施管理

（2）地下管网管理

（3）水情信息监控

（4）水质信息监控

（5）防汛减灾与应急

（6）综合信息管理

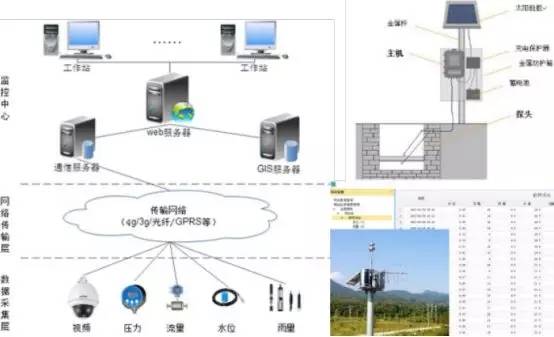

水情监测网络拓扑图

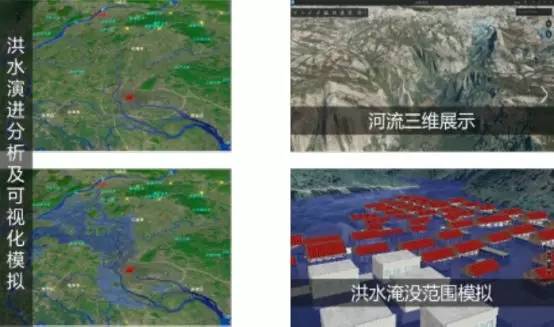

洪水模拟分析

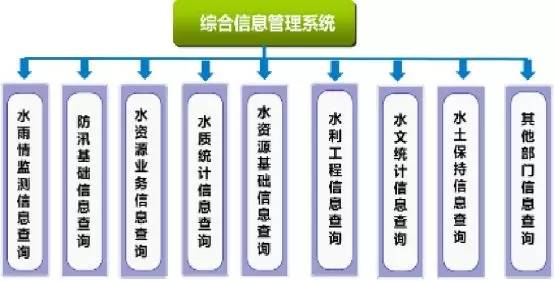

综合信息管理系统功能模块

“BIM设计是未来工程建设行业的发展趋势，广州车陂涌项目BIM设计，为水环境工程信息化设计，为项目后续数字化建设，及建成移交全生命期管理提供了基础与平台。 我院多个生产部门与数字工程中心积极配合，共同组织协调BIM设计，使模型更加精细化，承载信息内容更加丰富，在原设计基础上积累更多数据，完善设计信息，创造更大价值，更好的为项目单位提供技术支持与服务。”
