我们发现，目前revit修改选项卡下的“剪切”功能无法让柱剪切墙体，今天我们就一起来探讨在revit中如何让柱子剪切墙。

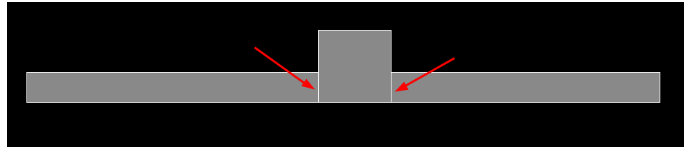

    方法一：在绘制墙体时只绘制到相应柱子轮廓边缘，如图1所示。

    图1

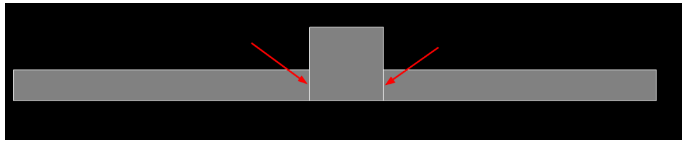

    对于“建筑柱”，可能一开始会与墙体自动连接如图2所示。

    图2

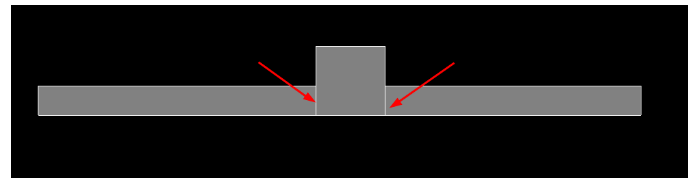

    此时需要在“修改”选项卡下“几何面板”中单击“取消连接几何图形”命令如图3，选中该“建筑柱”，最终效果4所示。

    图3

    图4

    方法二：采用revit中的“拆分图元”工具

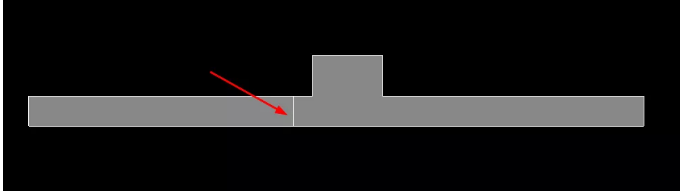

    在“修改”选项卡“修改”面板中单击“拆分图元”命令，不勾选上下文选项卡中的“删除内部线段”，将墙体拆分成两段，如图5所示。

    图5

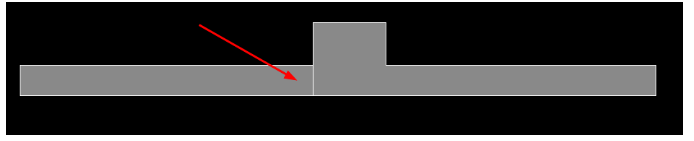

    然后分别拖拽墙体的端点至柱子两边，对于结构柱，至此就能得到想要的效果，如图6所示。

    图6

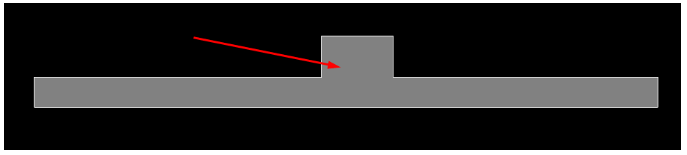

    对于建筑柱，此时需要在“修改”选项卡下“几何面板”中单击“取消连接几何图形”命令，选中该“建筑柱”，最终效果如图7所示。

    图7

    总结：方法一适用于刚开始绘制柱、墙时；方法二适用于极少数情况需要柱剪切墙时。
