在管线综合时，我们可以利用图例对管线进行净高检查，近而对设计提供进一步修改的意见和依据，为管线施工提供满足净高要求的综合排布及优化方案。

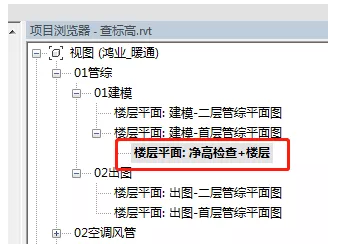

    首先创建一个新的净高检查楼层平面图，我们通过“复制视图”的方式创建，并将其重命名为“净高检查+楼层”，如图1所示。

    图1

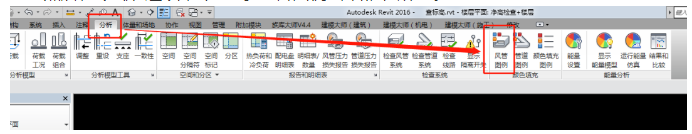

    然后在“分析”选项卡中找到“风管图例”，如图2所示。

    图2

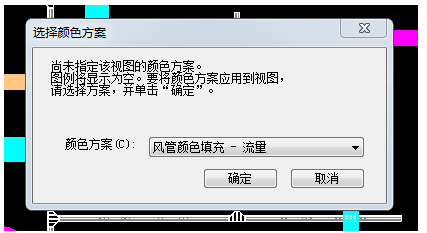

    点选进入并放置图例，然后出现一个对话框，如图3所示。

    图3

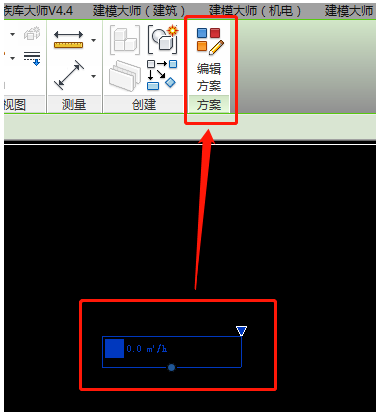

    点击确定，选中图例后点选功能区中的“编辑方案”，如图4所示。

    图4

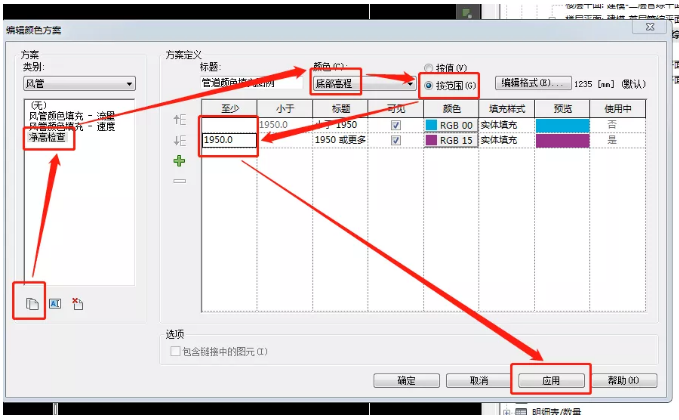

    复制一个颜色方案，重命名为“净高检查”→“颜色”改为“底部高程”→选择“按范围”→“至少”中将项目要求的净高值输入→点击“应用”，如图5所示设置。

图5

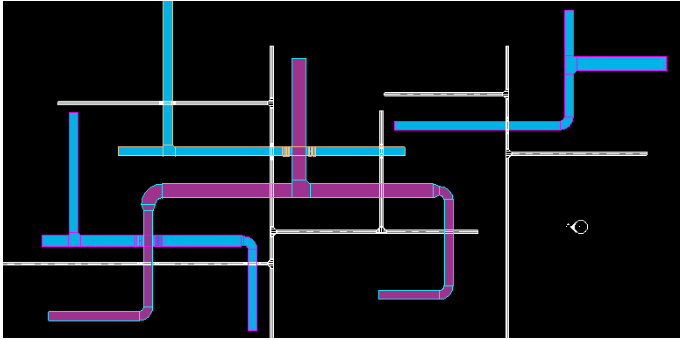

    点击确定后风管的填充颜色就按照图例设置的改变，如图6所示。

    图6

    本例中满足净高要求的风管显示为紫红色，不满足的显示为蓝色。

    编辑：邓承婷

    审核：邓承婷

    技术创新中心BIM中心
