拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit机电项目风管系统的创建。

    Revit2016自带的机械样板中预定义了三种风管系统:回风、排风、送风，在实际项目中需要根据实际工程的需要通过复制现有系统类型创建新类型，复制步骤如下:

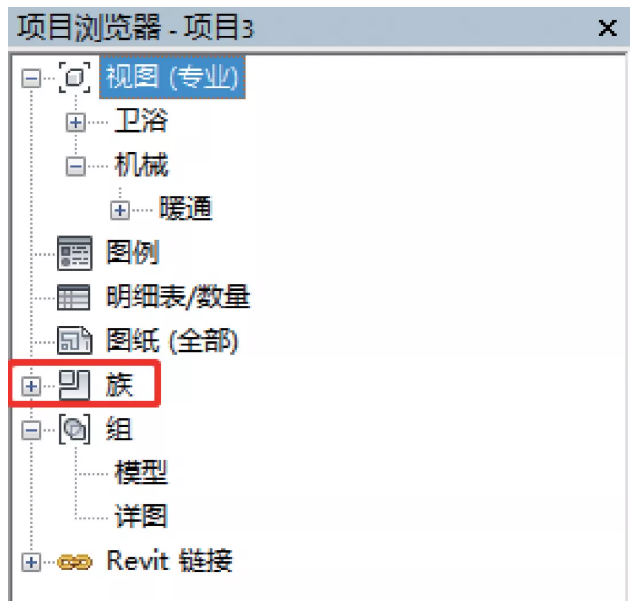

    (１)在绘图区域右侧的项目浏览器中找到“族”

    项目浏览器———“族”

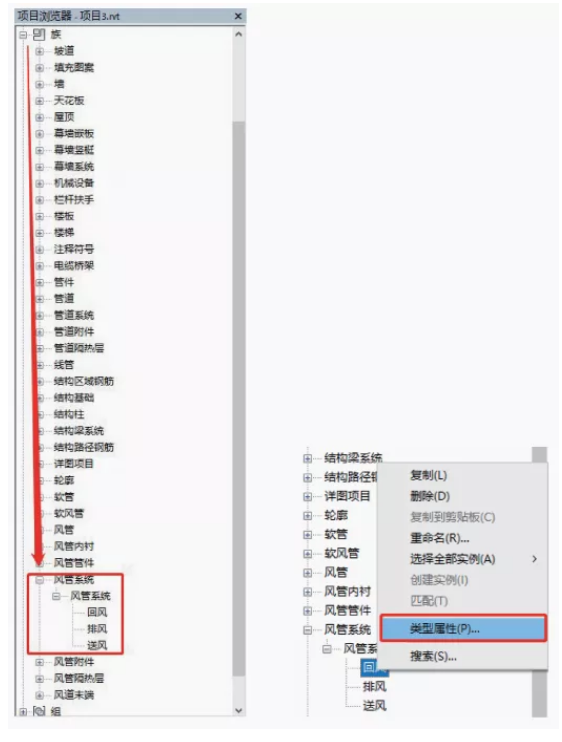

    (２)单击“族”前方的“＋”,在分类中找到“风管系统”并单击前方的“＋”,重复操作直到看到三个默认系统分类如下图图左所示

    (３)用鼠标右键单击“回风”系统，在弹出的菜单中单击“类型属性”按钮，如下图图右所示

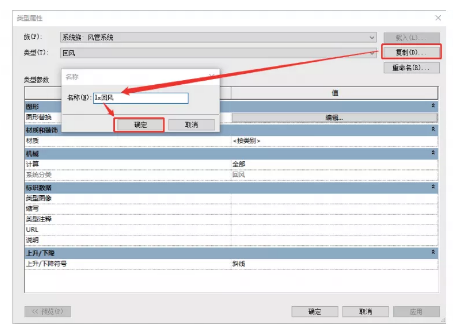

    (４)在弹出的“类型属性”面板中单击类型右侧的“复制”按钮，在“名称”面板中输入新的类型名称，例如“ｌｘ回风”，然后单击“确定”按钮。

    系统类型的复制与命名

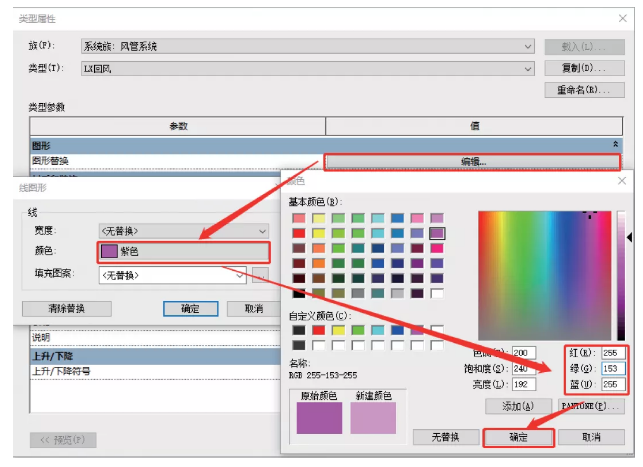

    (５)单击“类型属性”面板中图形替换后的“编辑”，在弹出的“线图形”面板中单击“颜色”后的选项，对该系统的颜色进行设置，可参考机电信息模型色彩规定进行设置

    设置系统颜色

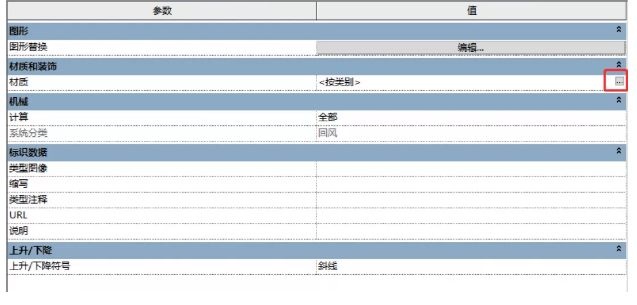

    (６)单击“类型属性”面板中材质一栏后右上角的“...”按钮，对该系统风管的材质进行设置，设置完成后新的风管系统就添加好了

    设置材质
