    civil3D创建道路模型及注意事项

    在往期的分享中，已经讲了如何借助三款软件创建基建模型，今天给大家讲解如何用civil3D创建道路模型及使用civil3D时的注意事项。

    在用civil3D建模的过程中，重点需要关注的有图层、标签、代码。

    一、Civil3D创建道路

    01、生成地形曲面

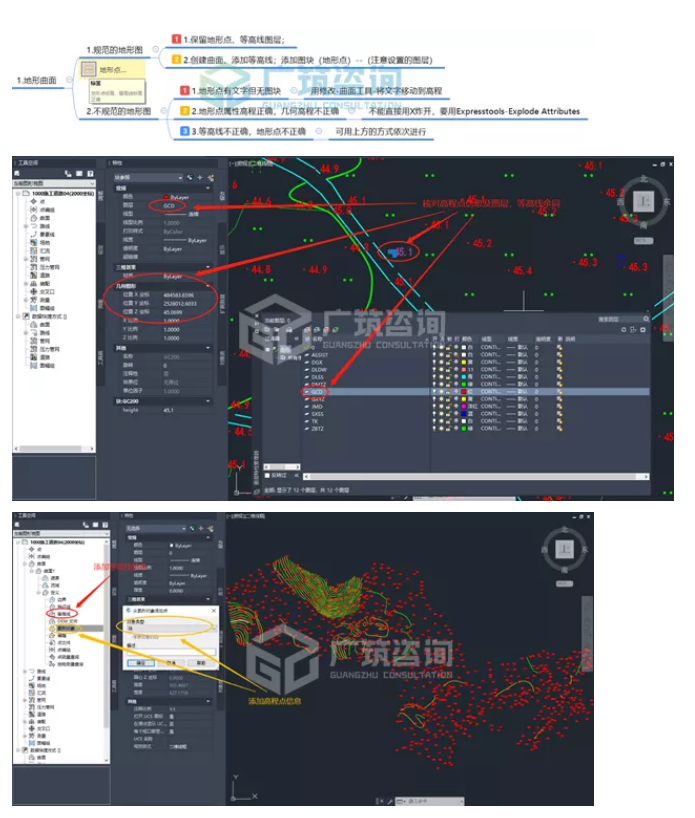

    在拿到一张CAD图纸时，需要先核对高程点、等高线的信息及所在图层，确认信息准确后，再创建地形的曲面，并添加相应的信息。（对于不规范的地形图，以后会专门讲解）

    注意：曲面的图层

    02、创建平面路线及纵断面

    平面路线为了确定道路的位置、里程

    纵断面为了给路线一个高程

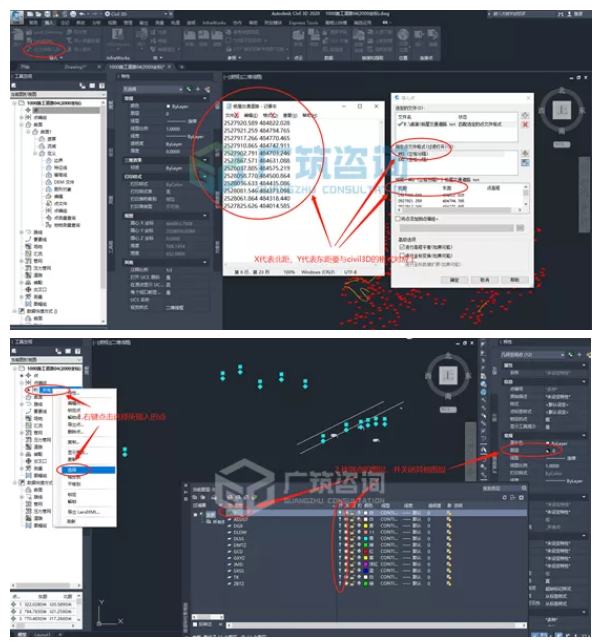

    步骤：将图纸上平面路线的点形成一个txt格式的点文件，利用“从文件中插入点”将点导入（注意点文件的格式，要与civil3D的插入格式对的上），利用路线创建工具并根据平面路线的信息和插入的点将路线绘制出来。

    根据图纸纵断面信息及纵断面创建工具创建纵断面。

    注意：

    1.点找不到时可选择特性编辑点的样式，以方便查找；

    2.纵断面创建之前需要有一个纵断面图的容器，纵断面图不显示则纵断面也不会显示。

    03、创建横断面

    横断面是在特定的里程上给道路一个截面轮廓

    步骤：通过创建装配，利用公制部件创建各个断面的截面轮廓。

    注意：

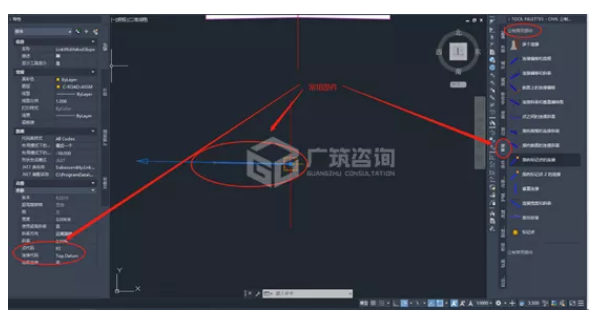

    1.在公制常用部件下可以设置各个部件的点代码及连接代码；

    2.横断面出图时，主要由点线的代码构成，考虑出图的话横断面在创建过程中要设置好代码；

    3.工程量的计算是由曲面与曲面的差产生，若需计算工程量，要注意横断面每个点每条线的代码(标签)。

    对于需要变化的部件，可利用部件编辑器编辑并添加，关于部件编辑器的使用以后会专门讲解。

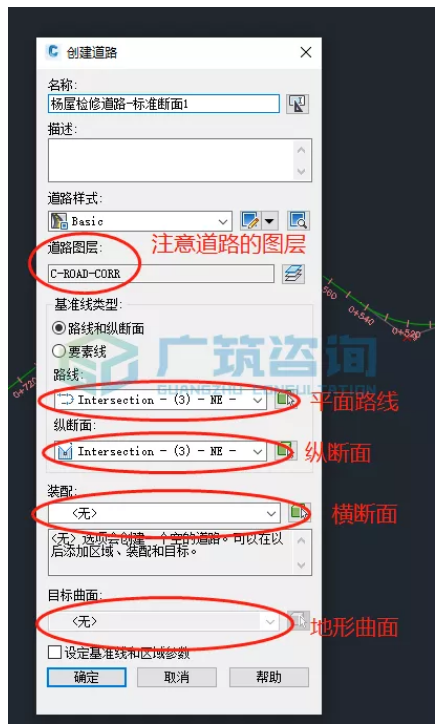

    04、创建道路

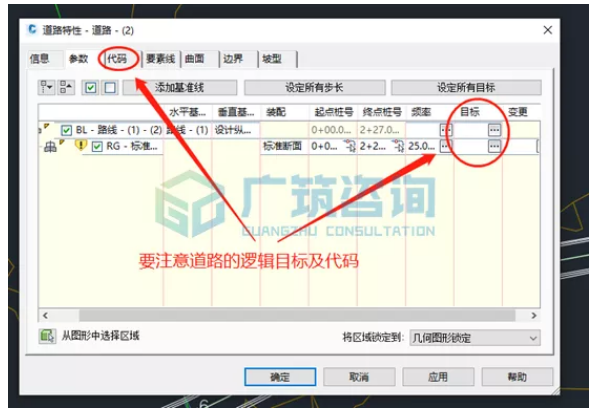

    注意：1.创建道路时，注意设置道路的逻辑目标，尤其是部件编辑器编辑后的部件，需要设置对应的逻辑目标；2.注意道路的代码集。

    二、其他注意事项

    在大多数情况下，我们采用的是利用civil3D提取道路路线的信息，然后利用dynamo在revit中生成道路，在利用civil3D提取道路路线信息时，需要特别注意：

    1、提取的路线坐标不宜相对项目基点过远，过远的话用dynamo生成的实体会模糊，两个实体之间会产生拼不到一起的情况；

    2、提取的路线里程的间距不宜过大，间距过大则影响路线的精度；也不宜间距过小，间距过小的话用dynamo生成的实体会使revit文件过大而导致文件打不开的情况。

    以上就是civil3D创建道路的过程及注意事项，中间的细节部分，需要大家去摸索去练习，往后的分享中也会根据情况具体讲解civil3D创建道路过程中的细节部分。
