revit弧形幕墙怎么画？弧形幕墙的绘制方法
文章来源：科度BIM 图/文：丹丹
弧形幕墙的绘制

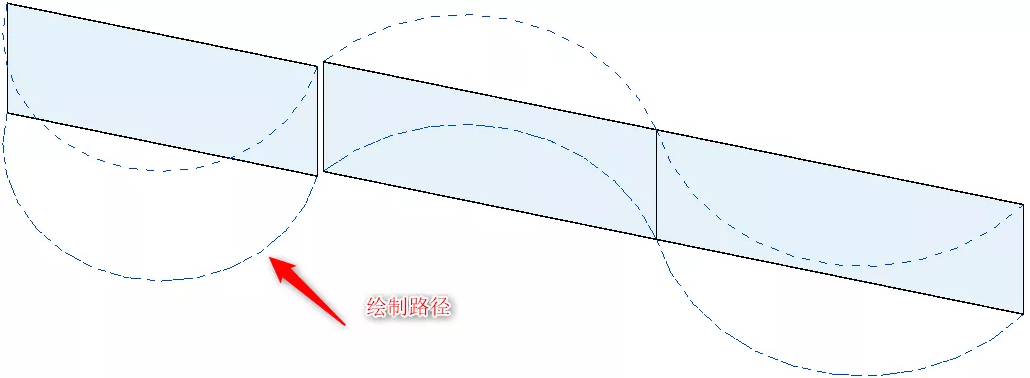

在Revit建模中，我们所使用到的幕墙，其嵌板是一块平直的，很难绘制出弧形幕墙，并且绘制出来的弧形幕墙，效果极差，不尽人意。如图1所示：
（图1）
如何去解决这个问题呢？让我们接下来为大家讲解一下。

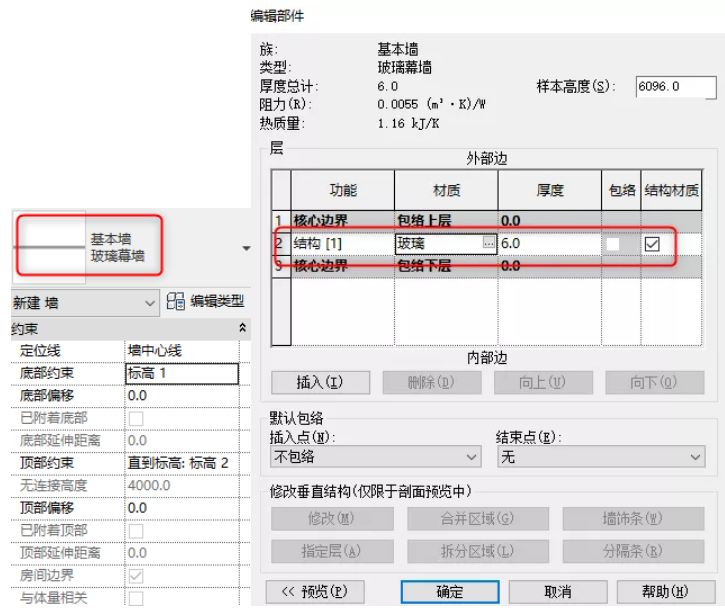

首先，新建一个常规墙体类型，将其结构厚度改为“6mm”，其材质更改为“玻璃”，如图2所示：
（图2）

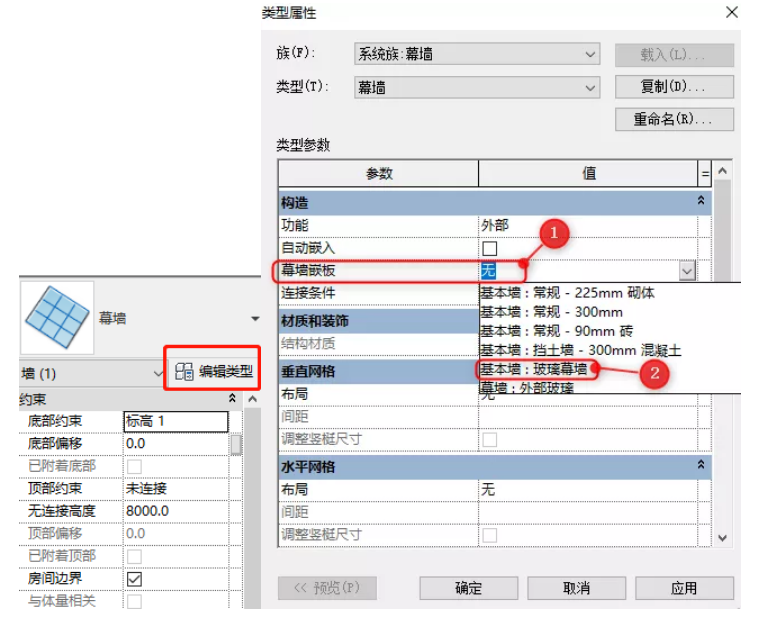

然后，选中幕墙，点击“编辑类型”，将其“幕墙嵌板”更改替换为我们刚刚所做好的常规墙体，如图3所示：
（图3）

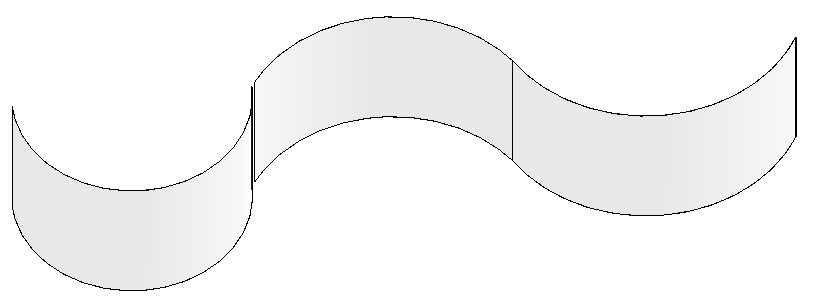

按以上操作，设置完成后。我们的弧形幕墙就制作完成，如图4所示：
（图4）
