带您认识新最先进的三维建筑设计软件,提升三维设计的技能和工作效率，迅速掌握Revit基本绘图流程,针对本次项目完成基本建模.

    目录

        标高绘制/编辑

        轴网的绘制/编辑

    标高的编辑及绘制

    编辑样板中已有标高值

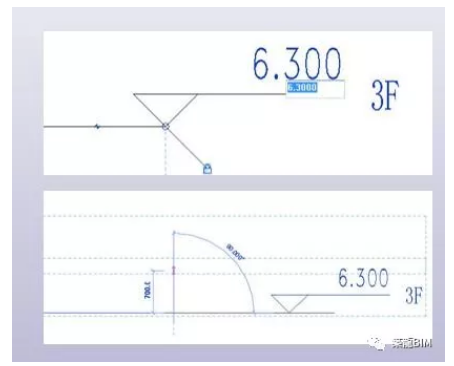

    直接点击标高数值

    打开标高图元属性修改标高值

    直接移动标高

    绘制标高

    “常用”选项卡-“标高”命令,默认选择“绘制”模式，确认勾选“创建平面视图”。移动光标到现有标高的一侧端点正上方，出现一条蓝色虚线表示端点对齐,水平绘制标高至另一侧原有标高端点正上方，当出现蓝色对齐虚线时表示终点对齐。绘制标高同时在项目浏览器中新建了一个楼层平面。

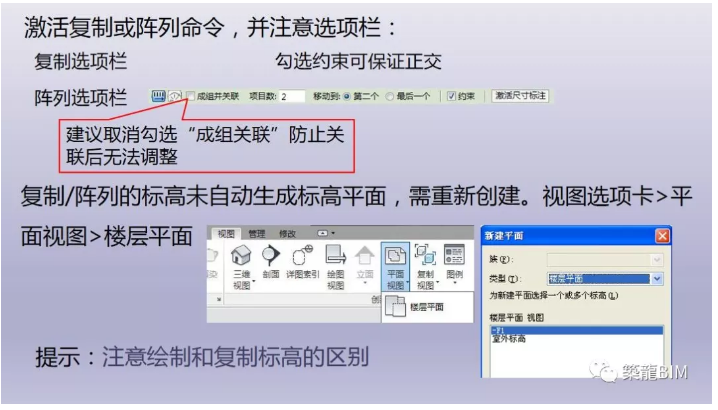

    复制/阵列已有标高

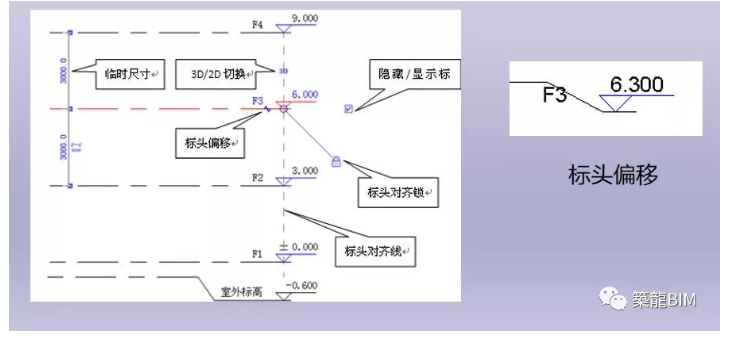

    调整各视图标高标头位置

    3D/2D切换：3D状态下，调整标头位置，平行视图中将执相同操作

    2D则只控制当前视图临时尺寸标准可驱动标高位置

    绘轴网

    绘制轴线

    轴网可在任意平面视图绘制。

    单击“常用”选项卡—“轴网”，单击起点、终点位置，绘制一根轴线。绘制的第一根轴网编号默认为1，后续轴网编号按1、2、3...自动排序；绘制第一根横轴时需激活改为“A”,后续编号将按照A、B、C...自动排序。

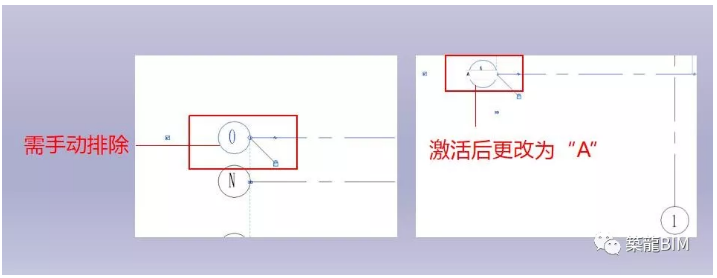

    注意：软件不能自动排除“I”和“O”字母作为轴网编号，需

    手动排除。

    复制/阵列/镜像轴线

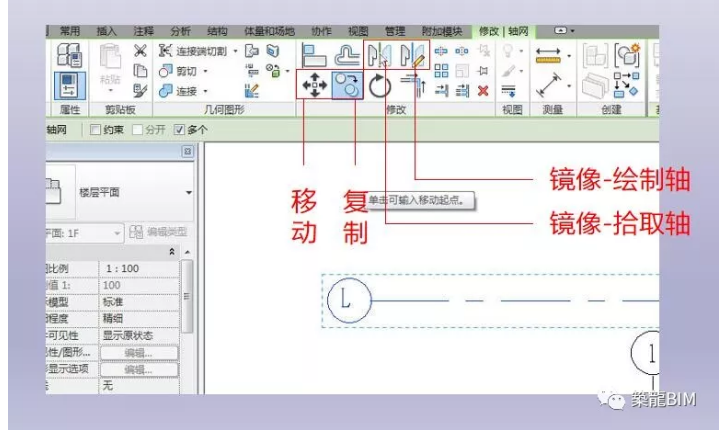

    选择一根轴线，点击工具栏中的“复制”或“阵列”、“镜像”

    命令，可以快速生成所需的轴线，轴号自动排序。

    编辑轴网

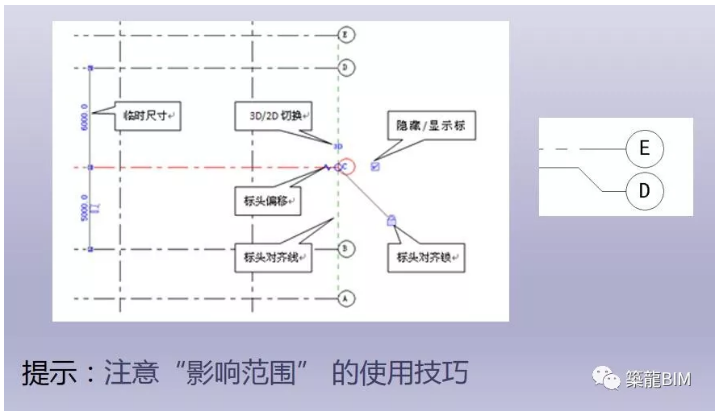

    标头位置调整：拖拽标头与轴线交点空心圆调整位置

    截断符号：标头干涉处理
