项目概况

上海是中国经济繁荣的象征，其迅猛的城市发展速度和日新月异的城市变革充分展现了这一点。而上海的城市变革主要体现在黄浦江沿线开发建设的诸多城市设计项目。正是基于这样的城市背景，中国银联业务运营中心项目不仅将成为浦江沿岸的又一经典作品，更将作为上海的新地标而得以传承。项目建筑形态基于场地条件，秉承银联的企业品牌及国际形象，采用三个正方形为主要的建筑形态，与银联的LOGO及企业精神相对应，映衬银联的沉稳及多元性；两层高的空中连廊将三个体量联系起来，提供交流的平台并丰富了建筑的层次感，强调银联支付产业的多元化和极为重要的平台作用；中心塔楼准确的设置在博成路的主轴线上，通过东西两侧方形裙楼的脱离设置，将塔楼完整的展现出来，凸显对景作用，挺拔而自信象征银联沉稳而欣欣向荣的发展趋势。

中国银联业务运营中心效果图

中国银联业务运营中心夜景鸟瞰图

本项目由于特殊的结构形式以及净高要求等因素，BIM工作开展较早，方案阶段即对重要节点建模，扩初及施工图阶段进行碰撞检查、净高分析优化，精装阶段机电配合修改验证净高，各专业高效的配合工作对项目设计起到了重要的辅助作用，为工程的顺利进行打下了良好的基础。

BIM应用介绍

方案阶段——重要节点配合

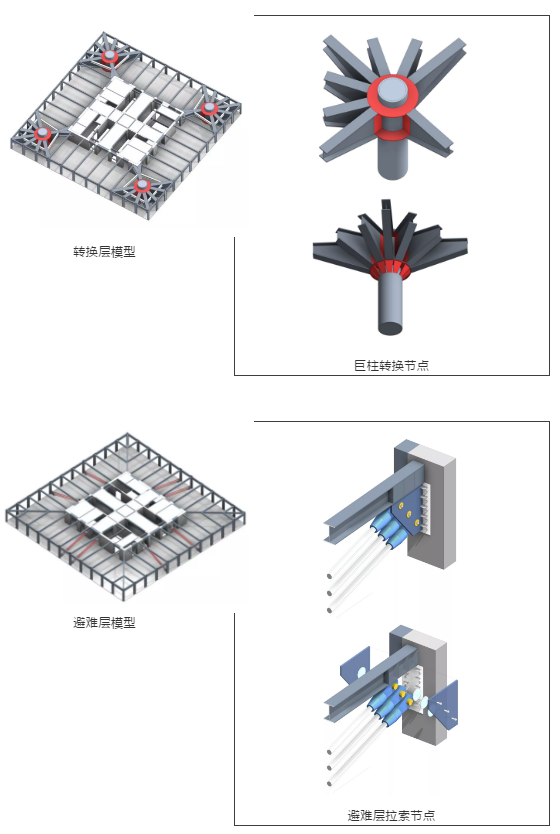

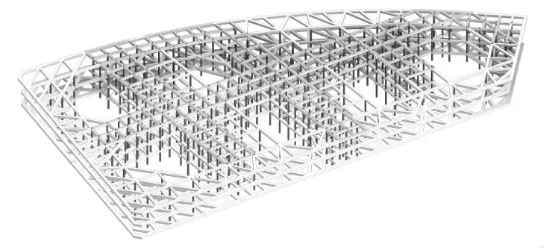

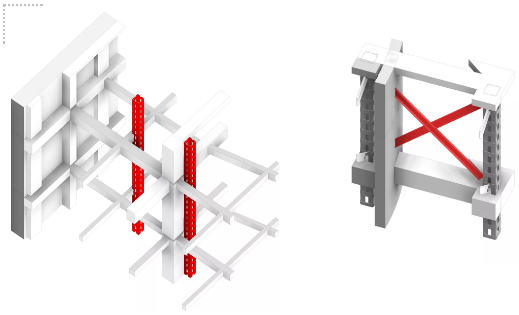

本项目设置一个转换层两个避难层，前期方案阶段对标准层、巨柱转换节点、避难层拉索进行建模，辅助设计师对空间的把控，使得方案比选更为清晰、直观，避免后期较大的设计变动。

扩初阶段——重点区域管线排布

在扩初阶段，针对净高要求较为严格、设计重难点区域进行建模、管线排布及优化，初步验证净高要求的可行性，及时发现问题，有效地保障了设计的顺利进行。

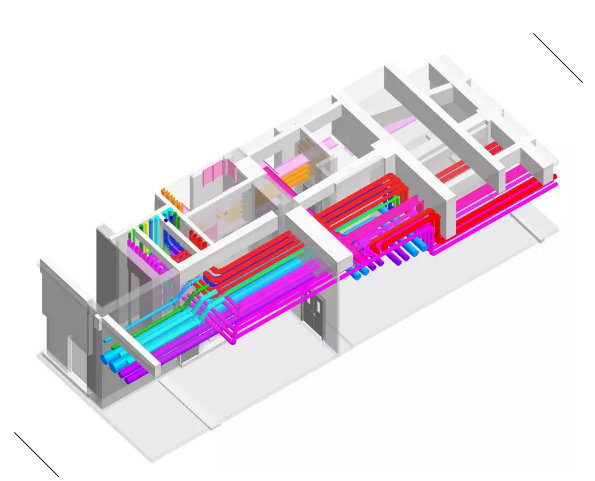

B1F 核心筒内走道

裙房核心筒及大堂

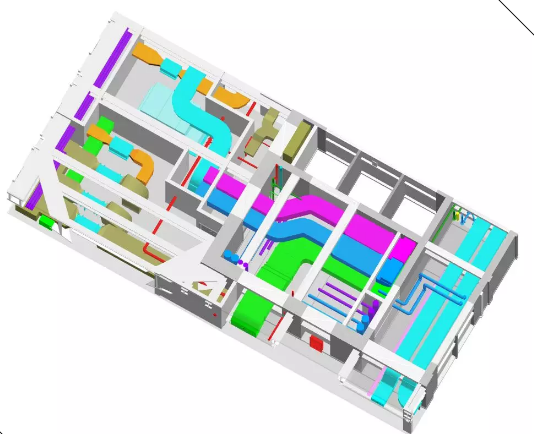

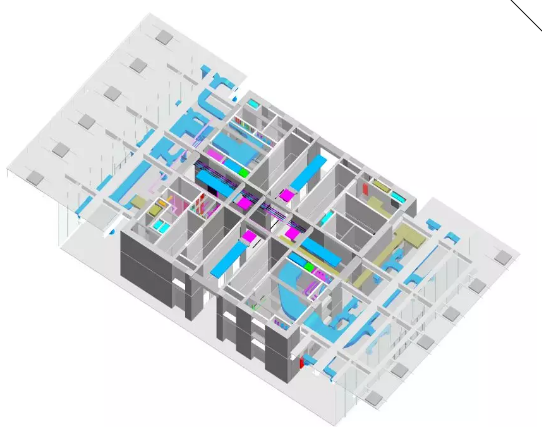

避难层空调机房

施工图阶段——净高分析优化

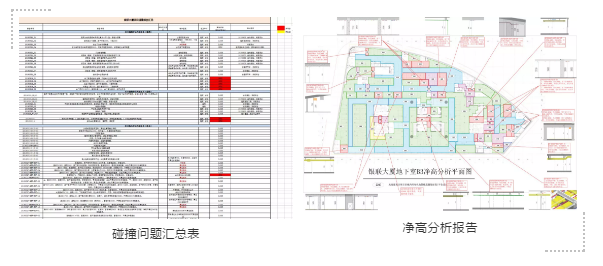

在施工图阶段建立各专业整楼模型，进行碰撞检查、管线综合。建立碰撞问题汇总表，追踪问题解决进程。净高分析及优化，辅助设计校核管线穿梁、穿墙的留洞问题。

围护结构碰撞检查

通过地下围护结构的三维模型建立，可以直观了解地下围护结构的施工及拆除次序，也可以有效提前验证与地下主结构的关系，及时发现碰撞问题，调整围护设计方案。

基坑围护模型

围护结构与主结构碰撞问题

精装阶段——机电模型调整验证

本项目在精装设计阶段，主要是机电专业配合调整模型，复核净高，充分考虑后期施工要求，验证可行性，协助调整及细分天花。

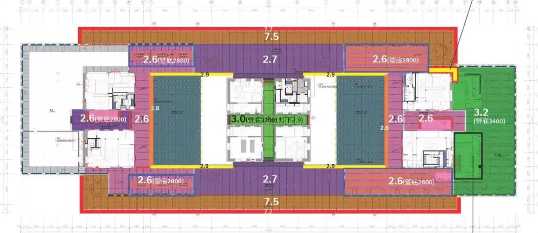

验证后细分的天花高度

随着BIM技术的发展，BIM在项目设计的各个阶段都扮演着不可或缺的角色。明确BIM在各阶段的主要工作，是项目顺利进行的重要保障。

BIM模型展示

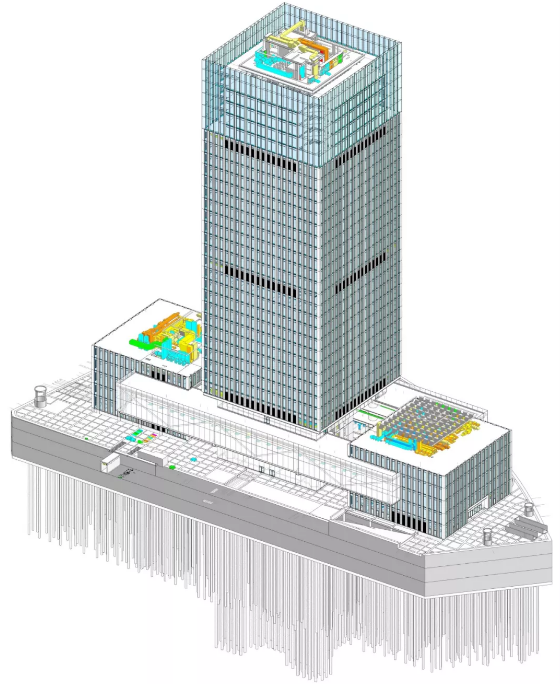

全楼整体模型

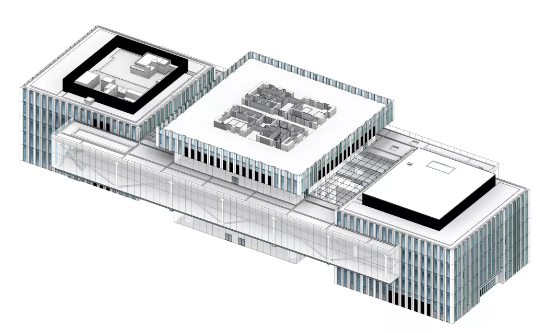

裙房土建模型

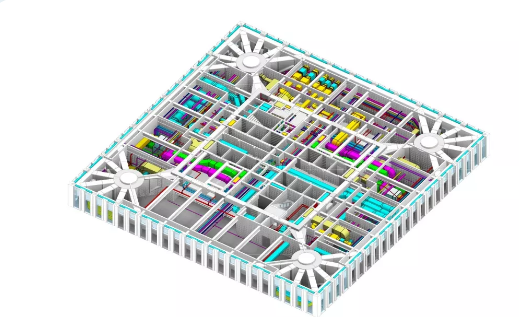

避难层全专业模型

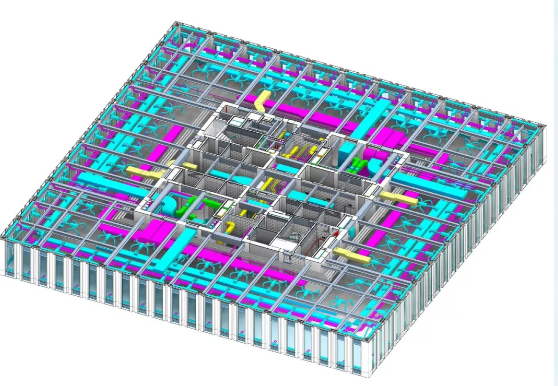

标准层全专业模型

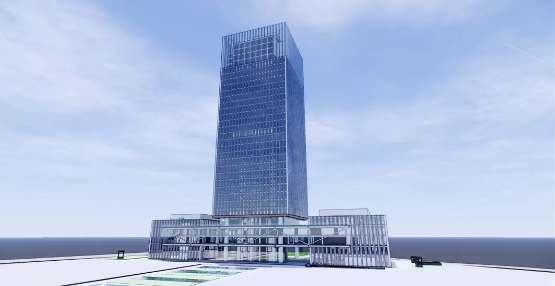

Enscape渲染模型
