一、项目概况

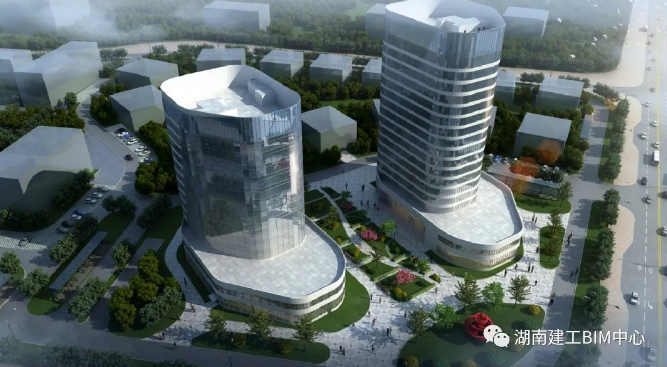

湖南省第二工程有限公司承建的湖南中部电力科技产业园项目总建筑面积41740.88㎡，由总部大楼（地下1层，地上17层，典型楼层层高4m，总高74.45m）、孵化中心（地下1层，地上13层，总高54.45m）两栋组成。

幕墙是现代大型和高层建筑常用的带有装饰效果的轻质墙体，主要由面板和支承结构体系组成，可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构。基于当前幕墙建筑行业的发展现状，将BIM技术应用于工程中，发挥其在建筑幕墙施工中的作用，从而全面提升建筑幕墙施工水平，具有十分重要的意义。在湖南中部电力科技产业园项目中，BIM技术的运用对本项目幕墙施工过程中的节点深化设计、弧形幕墙优化、大面积幕墙优化、碰撞分析、施工模拟、后期运营维护等方面起到了重要作用，下面从这几个方面介绍BIM技术在本项目幕墙施工中的应用。

二、幕墙深化设计

幕墙节点的深化设计主要包含幕墙与一层地面连接点、幕墙转角连接点、幕墙与标准层楼面连接点、幕墙支撑点、幕墙与门窗连接点、幕墙与主楼顶部连接点深化设计等。

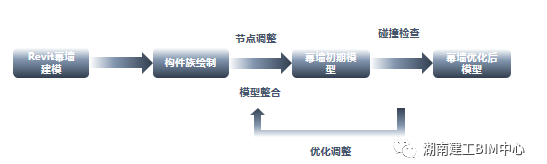

1、幕墙建模

创建幕墙BIM模型，熟悉整个项目幕墙的构造形式，发现图纸中的不足，在三维视图中对标准节点、特殊节点进行深化设计，提前发现图纸和模型中的错、漏位置，及时发现和解决二维图纸中的问题。

2、节点绘制与深化

（1)制作龙骨、玻璃嵌板、预埋件、连接角码、螺栓、立柱等构件族，从而为后续建立常用幕墙族做好准备。

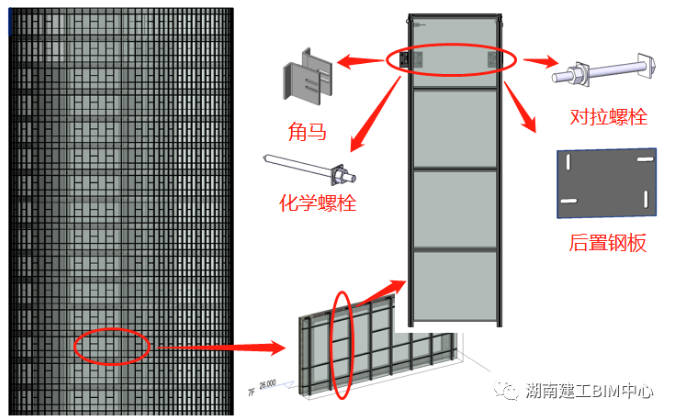

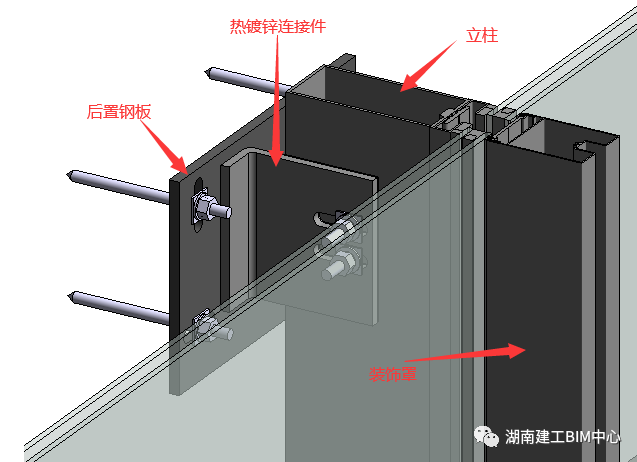

(2)外幕墙与主体连接采用化学螺栓连接，后置钢板和热镀锌连接件焊接从而与立柱物理连接，用BIM技术对模型节点建模，便于后期统计螺栓、角马、预埋件等材料数量。

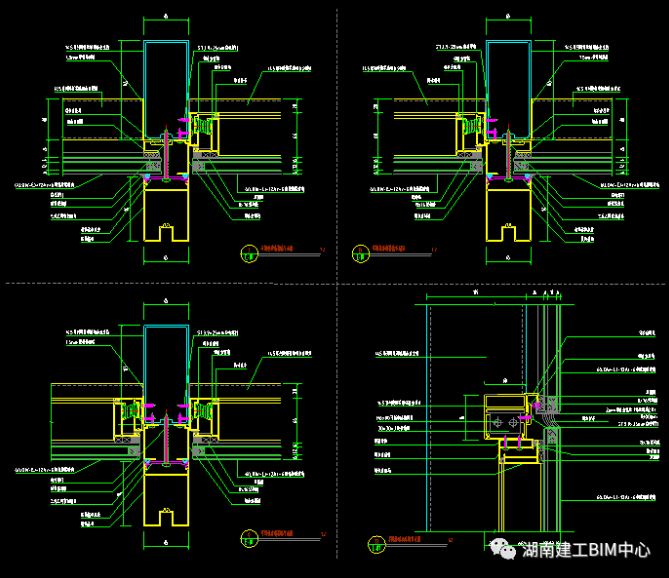

节点设计图

节点优化模型

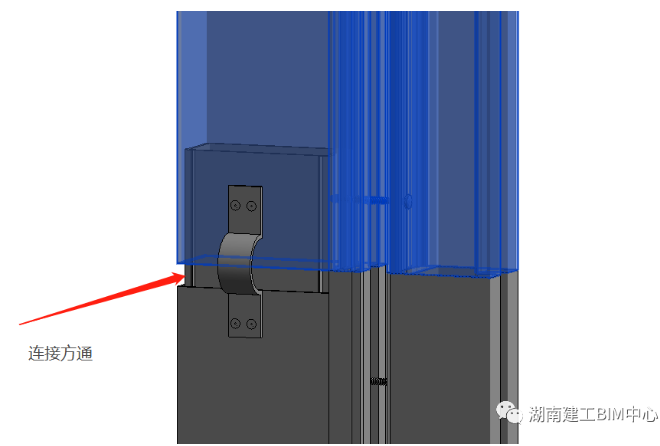

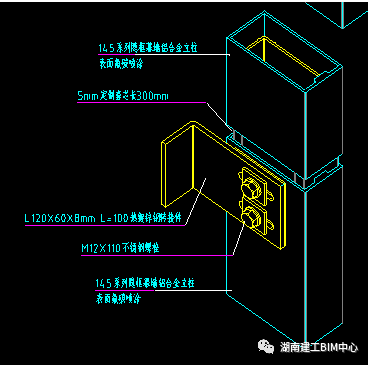

(3)幕墙上下层连接采用套嵌的方式，由300mm长5mm厚定制套芯将上下两层镀锌方钢立柱连接而成，套芯采用下端固定，上端自由，以满足竖框伸缩要求。

上下层连接件

连接件可视化

(4)对重难点部位的三维节点图、加工图、预埋件布置图建模，用于3D技术交底。

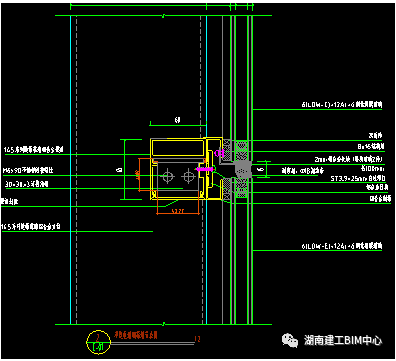

横梁连接节点

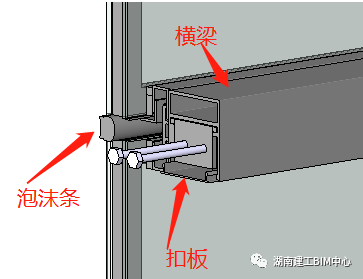

横梁连接节点模型

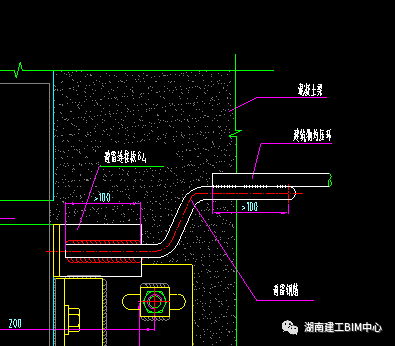

(5)建筑物均压环通过避雷钢筋、避雷连接板与立柱连接，通过BIM技术在模型中完整的体现每一个避雷点的位置避免施工中出现错漏，减少返工。

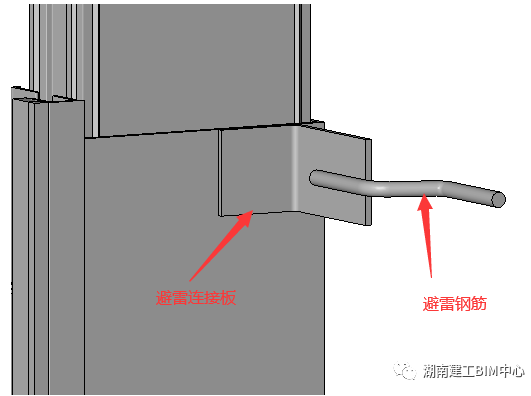

避雷连接

可视化交底

三、弧形幕墙、大面积幕墙优化

在弧形幕墙施工过程中，施工难度大、安装精度要求高、工期紧，通过revit在软件中提前把模型建立出来，进行预拼装。且本项目大面积的幕墙施工，不允许任何一处位置出现错误，利用BIM技术建立幕墙模型并进行优化，以达到整体施工，把控全局的目的。

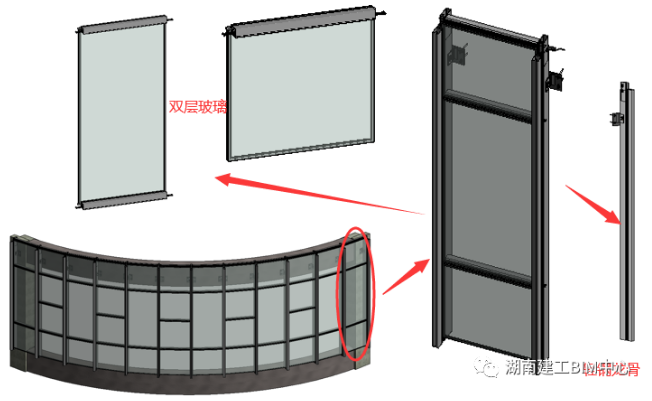

弧形幕墙优化

大面积幕墙优化

四、利用BIM技术进行碰撞检查

在复杂的、大面积的幕墙施工过程中，往往容易与其他专业出现大范围的碰撞问题，因此会给幕墙施工造成极大的影响，通过BIM技术则可以对整体的施工进度以及施工情况进行有效的模拟并对其进行合理的区域划分，从而保证施工工序的有序进行。同时，BIM软件可以为施工提供更加准确详细的施工数据，从而确保各个施工工序的顺利进行。

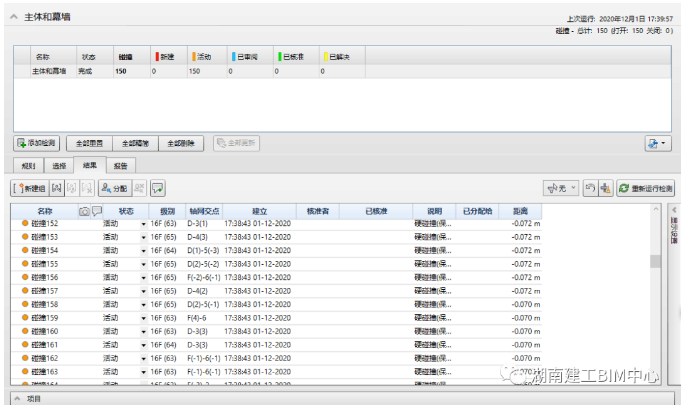

碰撞监测报告

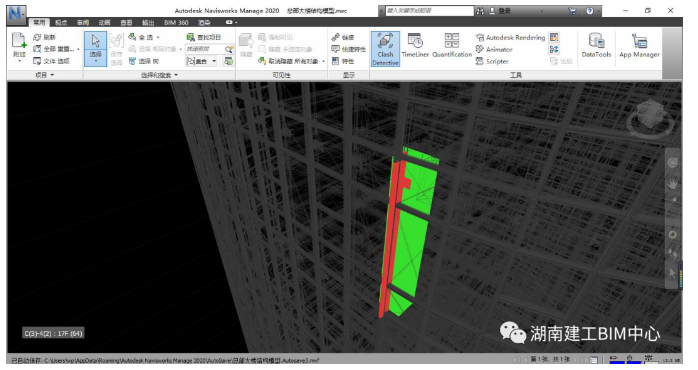

碰撞点

五、施工模拟

利用BIM技术进行施工模拟，将幕墙与其他专业进行4D可视化模拟，使得各专业资源和信息有效结合在一起，更加直观的体现各个专业施工顺序和流程，以便于幕墙施工和各专业施工的协调与管理。

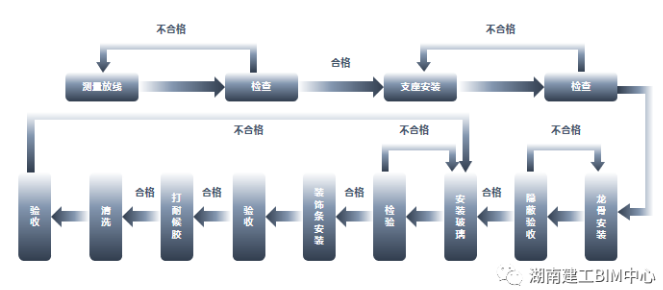

主要施工流程包括：测量放线→后置预埋件安装→连接件安装→龙骨安装→防雷接地→防火分区安装→隐蔽工程验收→防雷接地遥测→玻璃安装→打密封胶→安装下悬窗、地弹簧门→清洗→交验等几个方面，主要安装流程如下图所示。

六、BIM技术指导后期运维

建筑物外墙常年受到风吹雨打，容易出现破碎、损坏的情况，这样就需要进行更换和维修。本项目存在大量的弧形幕墙，这样就给维修带来了难度。通过BIM技术建立模型，对损坏构件精准定位，构件信息一键查看，可以加快对损坏构件的维护与修改，同时提高构件的使用年限。
