如何在Revit族中设置视图范围?

发布:中文网小编2号 浏览:1954人 分享
发布于:2021-01-10 14:35

在制作族的过程中,通常在标高视图中看不见图元,但是在三维中却有图元,这时就需要查看视图中是否选择相应条件。还需要注意视图范围的范围。那么这里给大家介绍在族中如何设置视图范围。

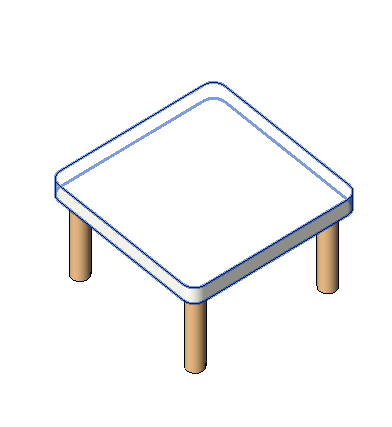

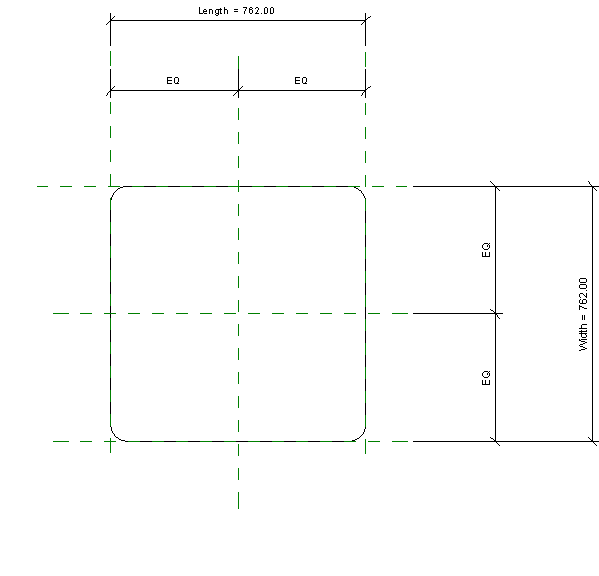

01、三维中显示一张桌子和四条腿,但是在平面图中只显示一个平面,并没有显示桌腿,如图所示。

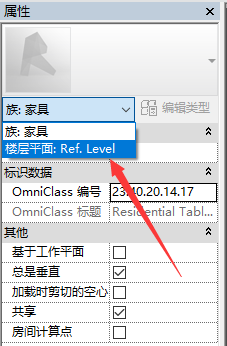

02、选择属性栏,族:家具下来选择楼层平面,这样在属性一栏下面则看到视图范围。

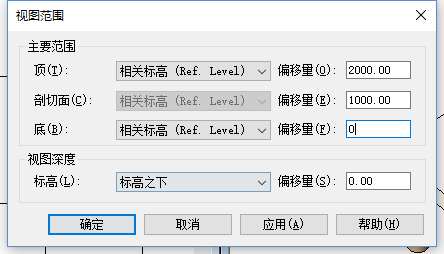

03、选择是范围,点击编辑。输入合适标高范围值,如图所示。

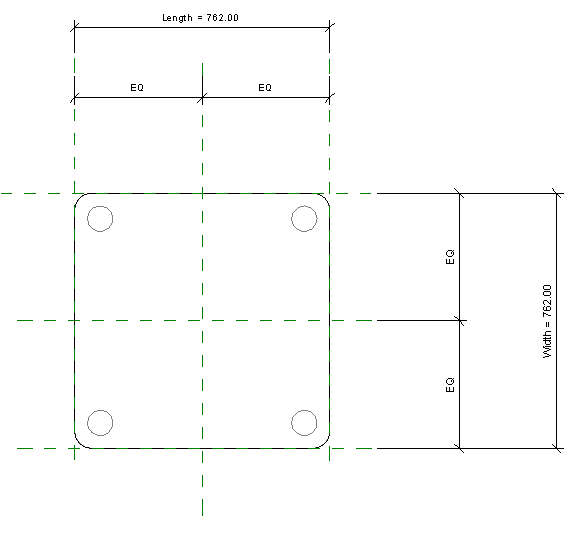

04、这样就完成在平面图显示桌腿的表达效果,如图所示。

意义:项目中平面视图有视图范围,族中平面视图同样也有视图范围,通过合理的调整视图范围,可以方便在创建族构件过程中进行观察。
