Revit模型线怎么画？需要如何设置？
Revit中创建族文件的时候，我们所绘制的模型线其实也可以设置它的宽度和颜色的，你知道怎么来设置吗?

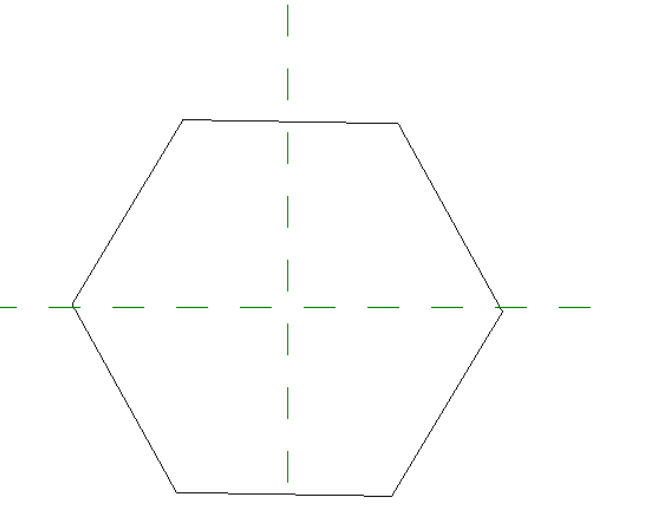

如图，通过模型线创建一个正五边形：

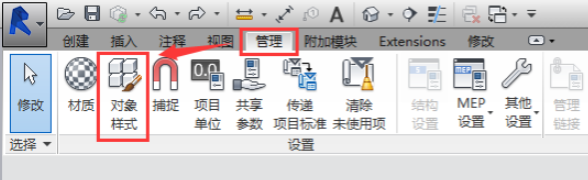

在新建的族中，打开选项卡管理中的对象样式如图一，

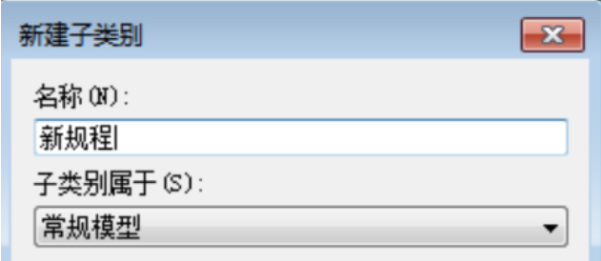

新建一个子规程起个名字如图二，

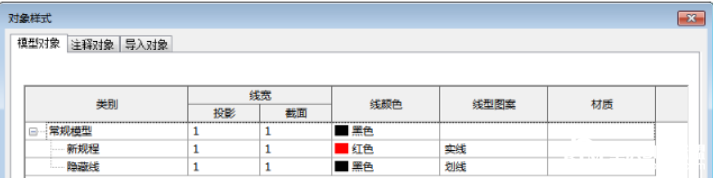

点确定后设置子规程的参数如图三所示(用户可以根据自己的需要来设置)，

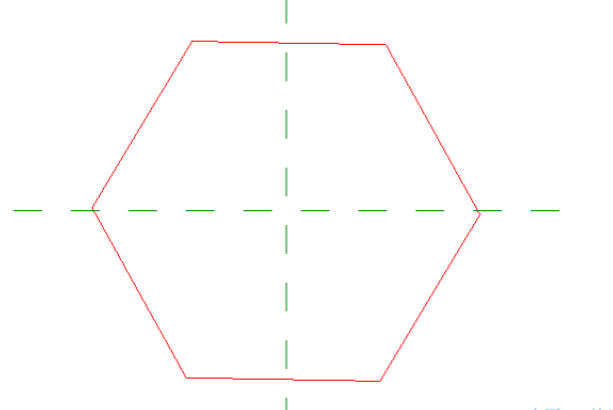

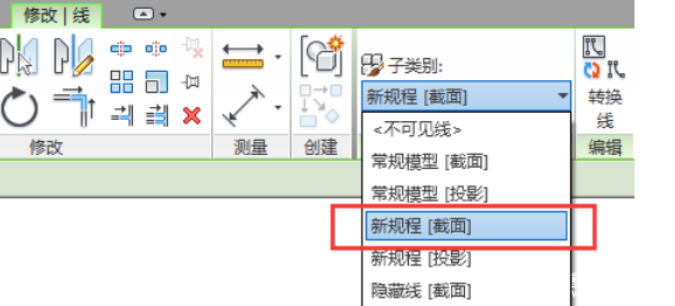

完成后选择刚刚绘制的正五边形，修改上下文选项卡中子规程为新规程(截面)，搞定。
