Revit中关于管道出图时立管二维表达的大小的设置

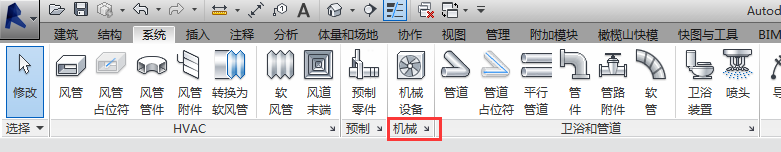

在Revit中出机电图纸的时候，怎么改变立管二维表达的大小？首先找到系统选项卡下的机械，如下图：

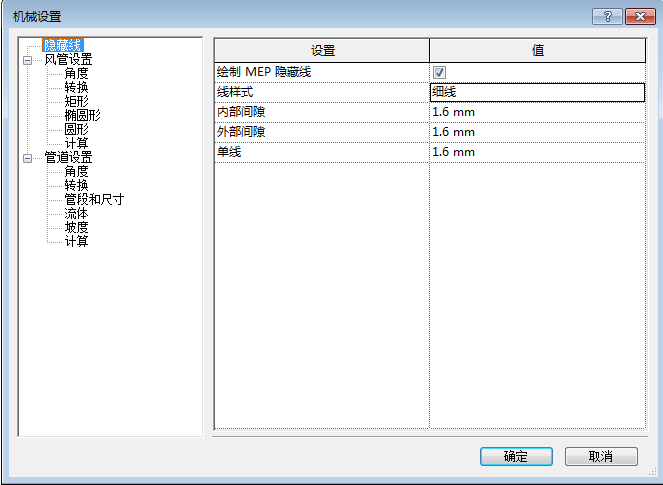

点击机械右边的小箭头，会出现一个对话框，如下图：

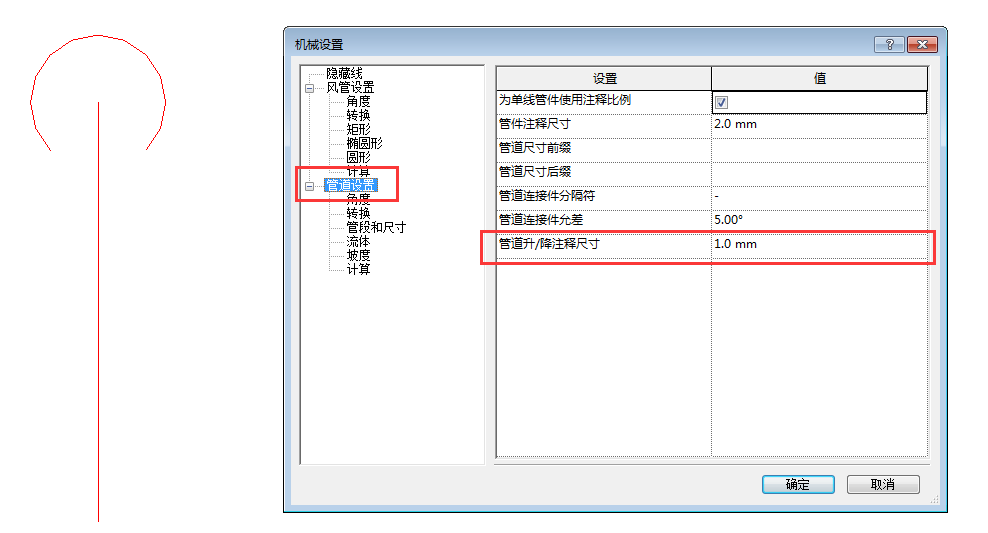

选择管道设置，然后找到最后一个选项，如下图：

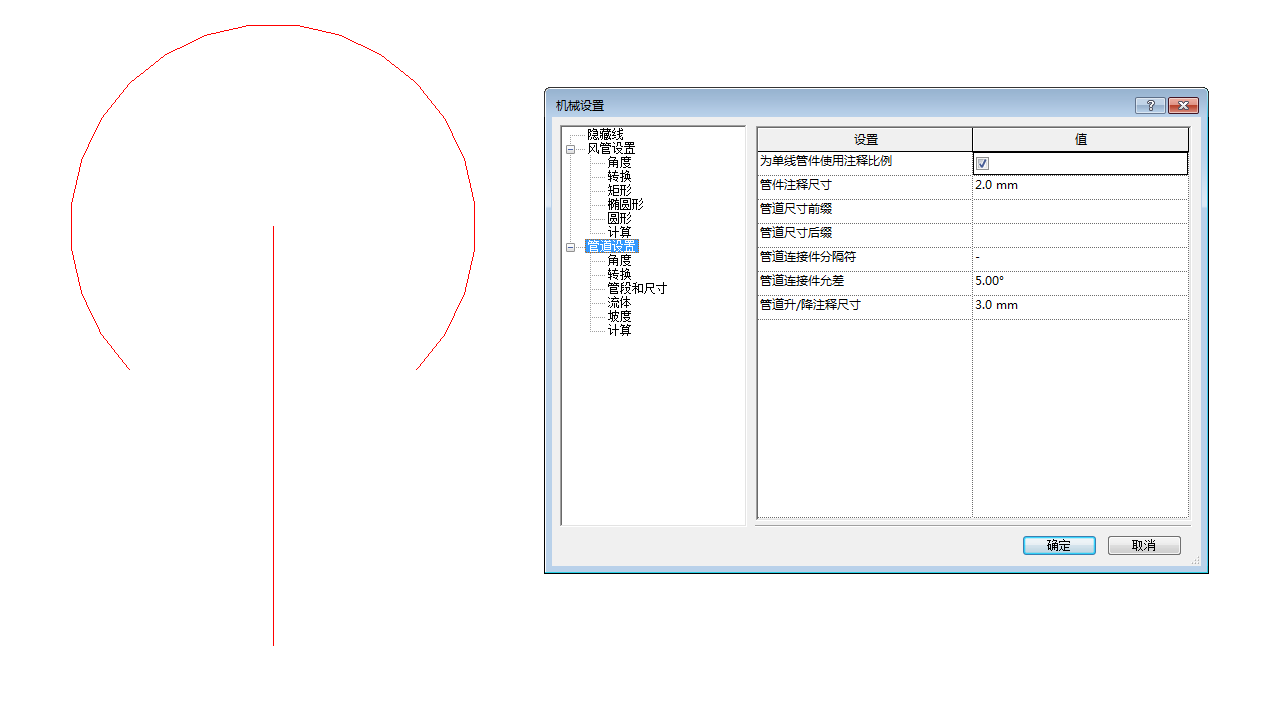

此时默认的管道升降注释尺寸为1.0mm，然后我们将它该成3mm，如下图：
我们很明显的看到，立管的二维表达变大了。所以，我们可以根据出图的要求，随意改变立管的二维表达的大小。
