占位符是什么？Revit中如何运用占位符？
BIM技术的发展使传统建筑业使用的CAD等软件已经不能满足建模的需求，BIM应用软件Revit也就应运而生，今天我们主要探讨BIM应用软件revit中如何运用占位符的相关问题。
在面积较大，管线密集的项目中，在建模的后期，由于模型内容的逐渐增大，软件的运行速度会越来越慢，大大的影响了建模的速度，因此，可以在建模的初期使用“风管占位符”（或管道占位符）进行风管（或管道）的绘制，然后利用“转换占位符”命令，将占位符转换成风管（或管道），这样就可以很好的提高工作效率。
1.打开revit，新建机械样板，在“系统”菜单下的“HVAC”命令栏中点击“风管占位符”，

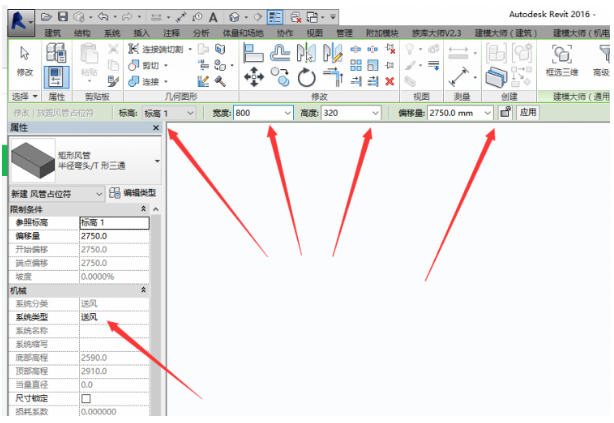

然后设置标高、宽度、高度、偏移量和系统类型。如图：

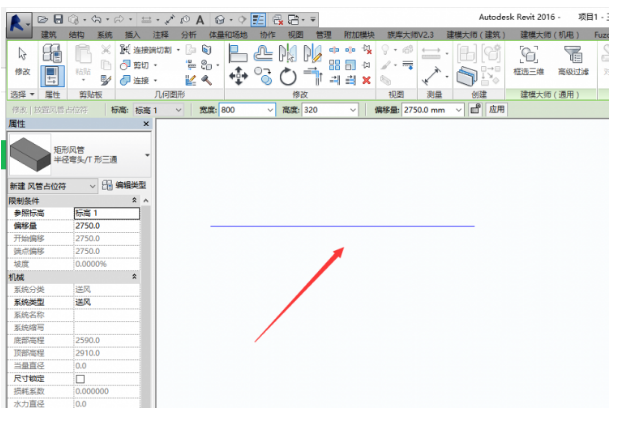

2. 接下来，绘制一段占位符。如图：

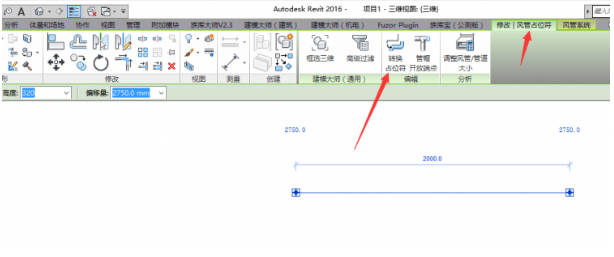

3. 下面是占位符的转换。点击绘制的占位符，在“修改风管占位符”菜单下的编辑选项中点击“转换占位符 ”命令。如图：

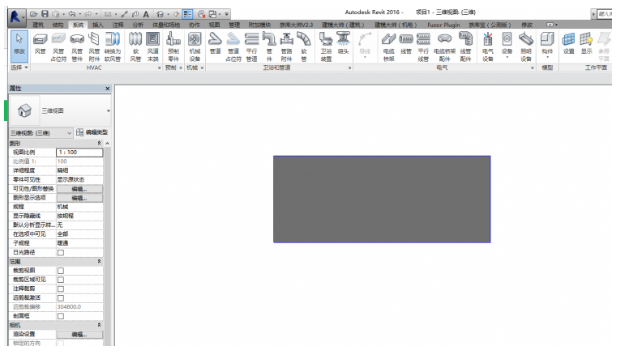

4. 这样就把“风管占位符”转换成了风管。如图；
