BIM案例:BIM技术在重庆万达异形幕墙装饰的应用

发布:中文网小编2号 浏览:1507人 分享
发布于:2020-12-31 14:16

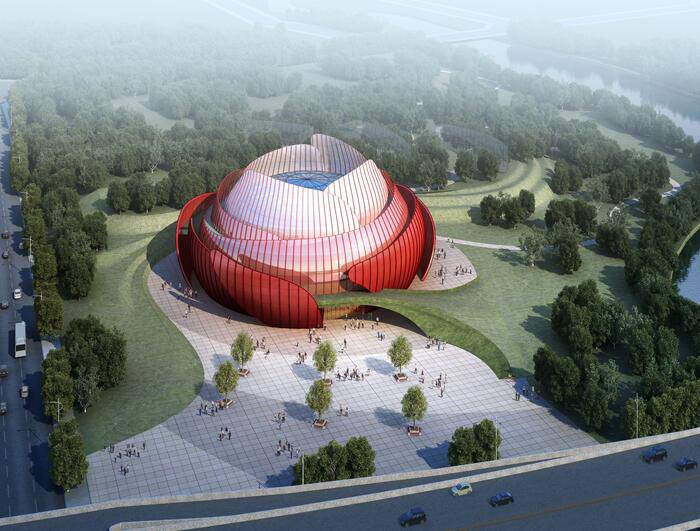

重庆万达展示中心位于重庆市沙坪坝区西永镇,总建筑面积13572平方米,建筑高度28.6m,幕墙起始标高:-0.300m,建筑共二层,外层为穿孔铝板幕墙和彩釉玻璃幕墙,内层为半隐框玻璃幕墙,顶部为幕墙采光顶。

重庆万达展示中心,作为重庆万达城项目的开端,从一开始就备受关注,从施工角度来说,各阶段进行难度都较大。对于幕墙来说,主要体现在以下几点:

1、工期紧;2、造型复杂,工程量大;3、质量精度要求高;4、管理协调艰难。

接下来大家跟随BIM哥一起看看玻璃幕墙的BIM咨询服务工作都有哪些呢?

第一阶段:BIM投标工作

1、基于BIM应用的异型曲面建筑幕墙资料收集整理

2、BIM投标模型建立

3、非实体样板BIM投标模型建立

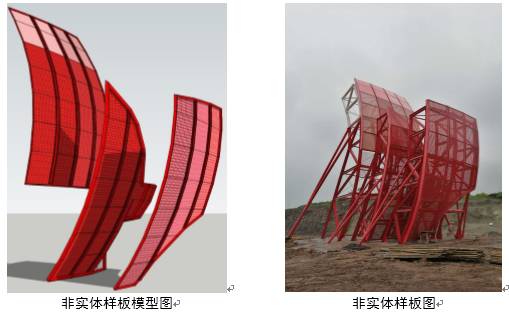

第二阶段:非实体样板BIM工作

1、图纸查错,设计交底

2、非实体样板龙骨模型建立

3、非实体样板面板模型建立

4、新版非实体样板图纸模型建立

5、通过模型对比,考虑施工因素,确定由双曲面幕墙面板改为梯形面板

6、非实体样板模型与钢结构模型碰撞检查

7、非实体样板模型优化调整

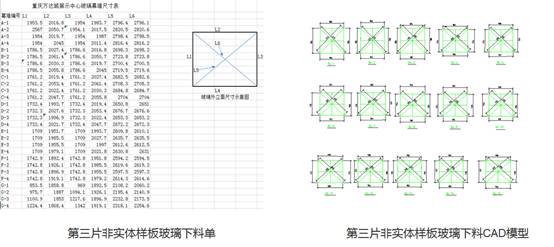

8、非实体样板龙骨、犀牛模型面板下料

9、非实体样板施工模拟

第三阶段:项目整体BIM工作

1、设计图纸查错,设计交底

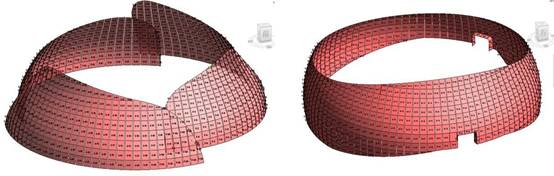

2、犀牛模型网格划分优化

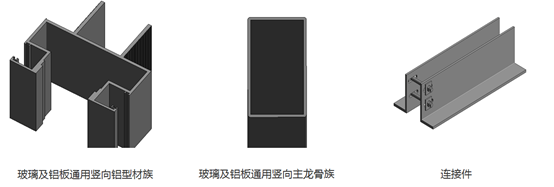

3、建立幕墙构件相应BIM族及BIM样板

4、基于犀牛划分模型进行主龙骨及相应铝型材建模

5、基于犀牛划分模型进行次龙骨及相应铝型材建模

6、基于犀牛划分模型进行幕墙面板建模

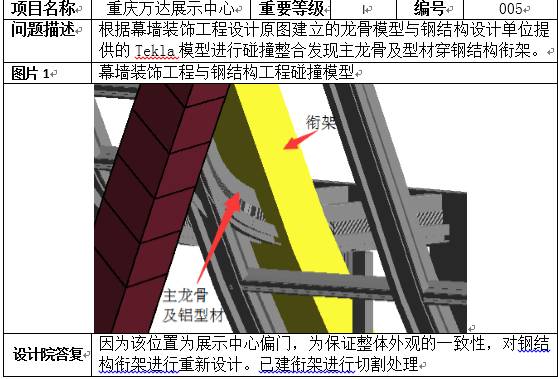

7、龙骨模型与钢结构模型碰撞,并发现较多碰撞,形成碰撞报告

8、进行模型调整,确定施工方案,最终决定调整幕墙模型外扩100

9、龙骨模型下料以及CAD模型下料,对比

10、下料模型优化调整

11、幕墙面板编号

12、钢结构连接件建模

13、龙骨的埋件以及地梁建立

14、机电模型碰撞,查找出需要开洞预留的幕墙面板

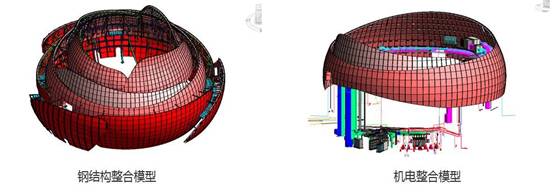

15、整合所有模型

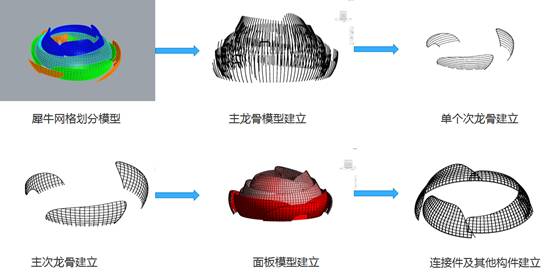

BIM建模流程:

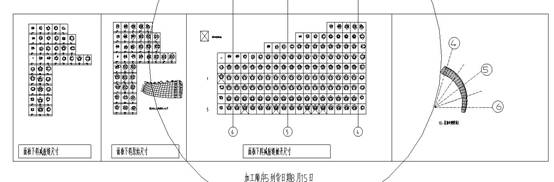

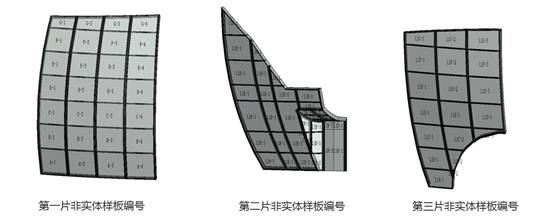

幕墙面板命名:

第四阶段:BIM模型幕墙面板下料工作

1、内幕墙面板BIM模型碰撞与实际施工校核对比调整

2、幕墙面板与钢结构模型碰撞定位

3、幕墙面板尺寸出量统计

4、新版犀牛20160714版本重新建模调整

5、主龙骨拟合以及下料统计

6、主龙骨加工图绘制

7、次龙骨工程量统计

8、新版模型碰撞重新定位

9、铝板幕墙尺寸下料

10、玻璃幕墙大面积尺寸下料

11、玻璃幕墙收边收口面板下料

12、犀牛模型下料,CAD三维线模型,BIM模型下料对比校核

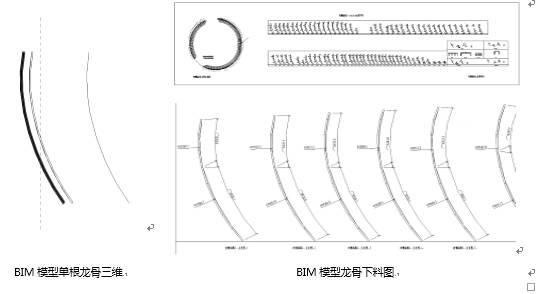

龙骨模型下料:

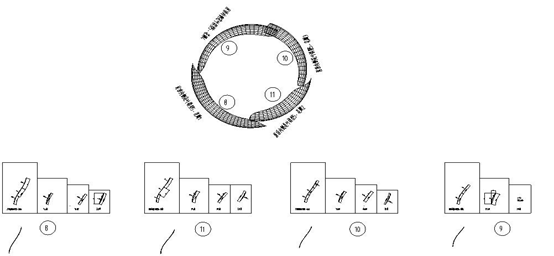

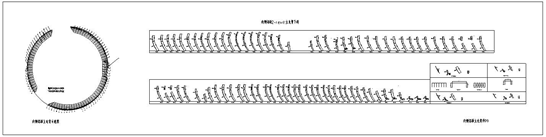

龙骨下料加工图:

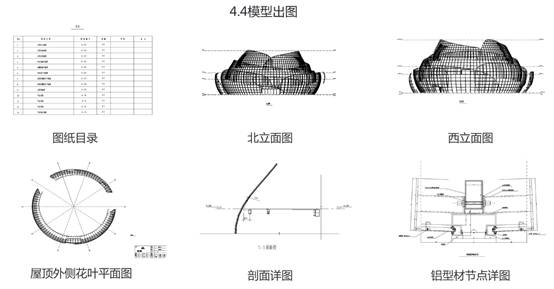

BIM模型出施工图:

接着来看看BIM现场结合流程都有什么呢?

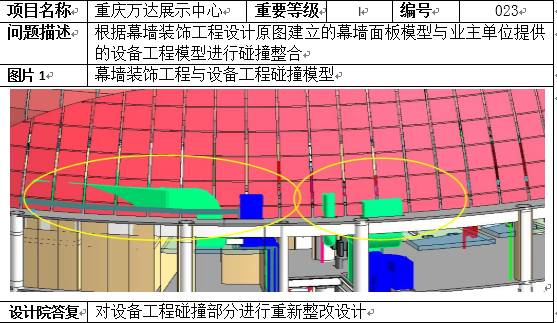

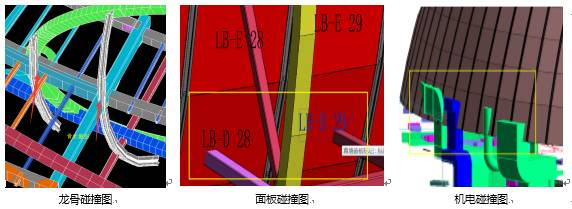

1、BIM模型碰撞优化:

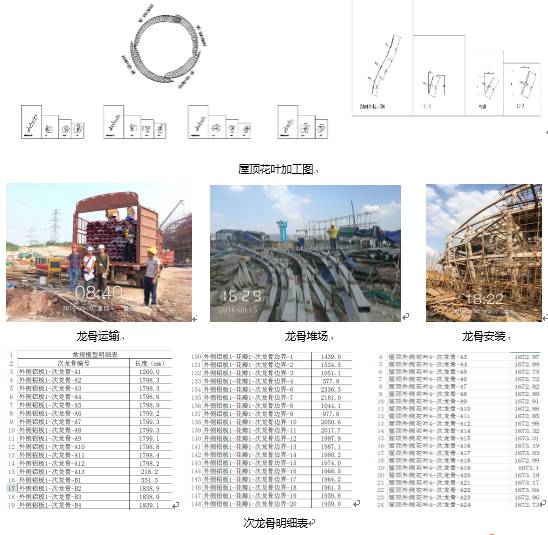

2、龙骨下料:

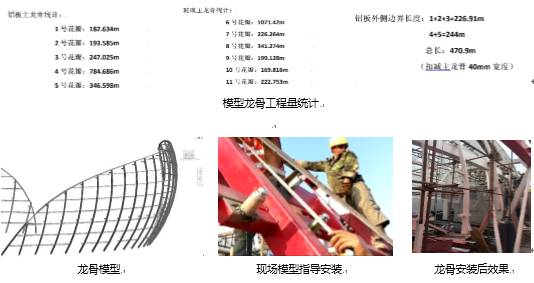

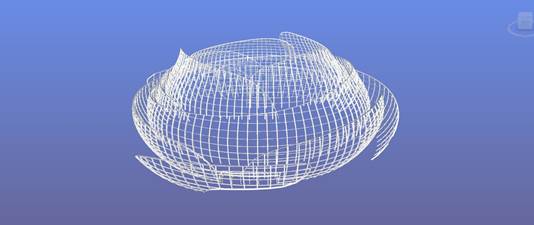

整体龙骨模型:

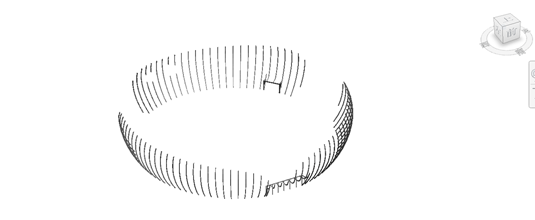

内侧花叶龙骨模型:

BIM 技术对异形建筑幕墙的应用能够保证每一步工作的前进都是合理的、可控的,随着幕墙行业的日趋成熟与发展,BIM技术应用于异形建筑幕墙也将会成为未来幕墙行业的主流!
