关于Revit跨项目传递视图样板和过滤器

发布:中文网小编2号 浏览:1490人 分享
发布于:2020-12-31 11:10

在revit中建立的模型一般是分区域给不同的人负责的,每个人的习惯都不同,导致在建立模型的时候很多系统名称,视图可见性的设置和过滤器都不一样。在工作中又不可避免的会对其他人的模型进行处理,这时,把自己的视图样板和过滤器传递到其他人的模型中可以让自己对模型处理更加得心应手。

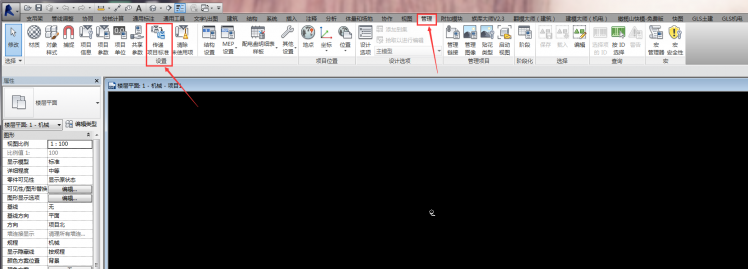

1、打开自己的模型,同时打开需要处理的模型,在需要处理的模型中点击管理--传递项目标准(如图一)


图一

2、在复制自选项卡中选中已经做好视图样板和过滤器的项目(如图二)


图二

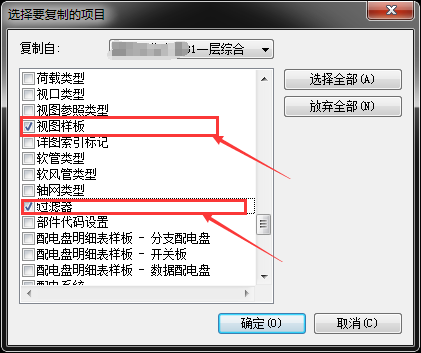

3、放弃全部,在左边选项卡中勾选视图样板和过滤器,点击确定。(如图三)


图三

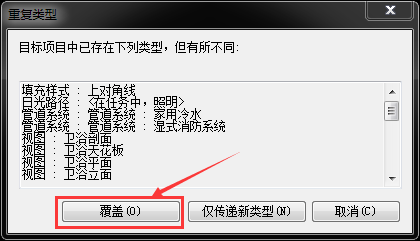

4、可能会弹出重复类型的选项框,根据需要点击即可,一般点击覆盖。(如图四)


图四

意义:

将自己熟悉的视图样板和过滤器在不同项目之间传递,节省每个项目重复设置的时间,提高工作效率。
