重庆神华万州电厂新建工程（以下简称万州工程）位于重庆市万州区新田镇。万州工程以建设“世界一流、国内第一”的数字化电厂为目标，贯彻“自动化、智能化、数字化、集约化、社会化”和“质量型、效益型、创新型、环保型、园林型”的“五化五型”先进电站建设理念，是神华集团和西南院打造的“新一代1000MW高效一次再热机组”标杆性工程。

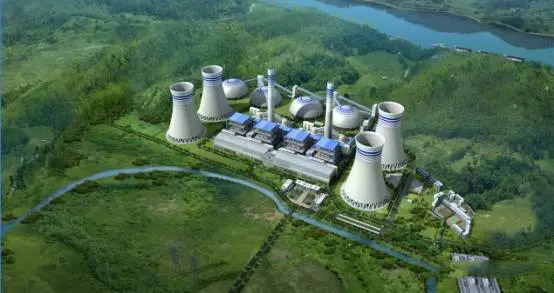

万州工程鸟瞰图

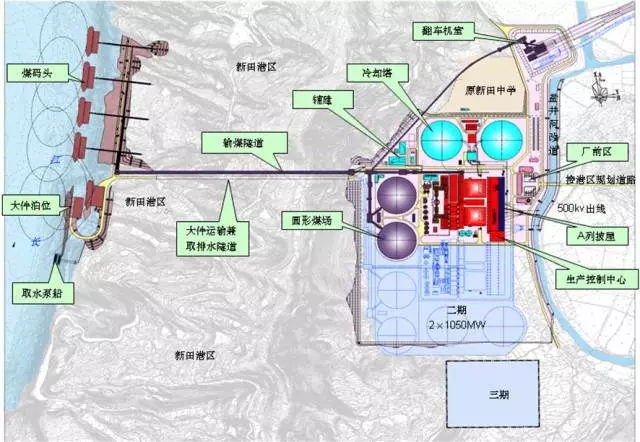

万州工程总平面图

项目挑战及解决方案：

业主数字化要求高，以“数字化设计、数字化建设、数字化运行和数字化管理”为目标构建全面的数字化电厂；建设工期紧，需数字化设计对采购、施工提供有力支持；节约用地，采用总平面集约化布置；精细化要求高，DN20及以上小管道需完成布置设计；实现对项目整体的数字化移交。基于以上项目挑战，将BIM技术应用于该项目土建设计，从而实现了完整的模型数据、信息贯穿于电厂的规划、设计、采购、施工，一直到生产运行全生命周期的各个阶段。

BIM技术在电厂设计中的典型应用：

1.Civil 3D数字化地形技术

Civil 3D具有测量、三维地形处理、土方计算、场地规划、道路设计、地下管网设计等先进的设计功能。在万州工程中采用Civil3D技术，将地形资料快速转化成数字化地形，快速完成土石方计算，对厂区竖向调整更便捷直观，提高了总图专业设计效率和质量。

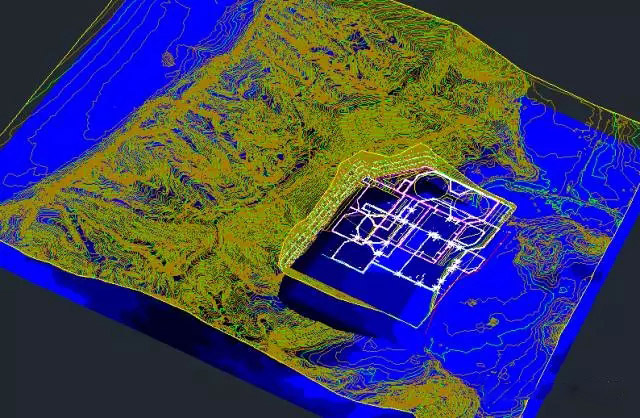

万州工程数字化地形模型

2.数字化精细配筋

利用BIM技术，万州工程实现了混凝土结构三维可视化设计。通过关联参数化技术，对结构模型自动生成参数化的钢筋组和子钢筋，修改方便快捷。对三维钢筋进行智能编号，实现钢筋表与材料统计表的汇总输出。

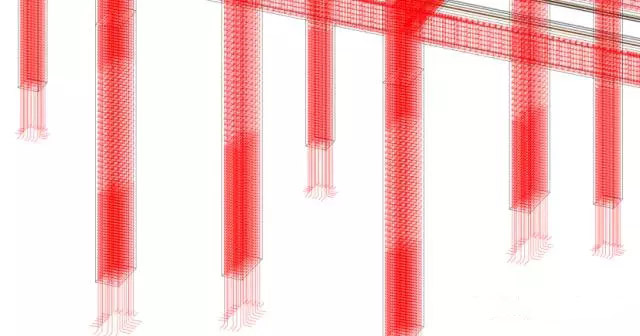

万州工程可视化配筋

3.BIM实现多专业协同设计

采用协同管理平台完成机械布置模型、土建模型的整合，利用整合的模型实现工程可视化漫游审查以及碰撞检查等，能轻松发现问题并快速找到解决方案，实现各专业在同一空间可视化协同设计。

万州工程各专业数字化模型整合

4.全厂地下设施可视化，为地下设施施工提供可视化指导

利用BIM技术，万州工程实现道路、沟道、检查井、排水管道、土建基础等地下设施数字化设计，为地下设施施工提供可视化指导。

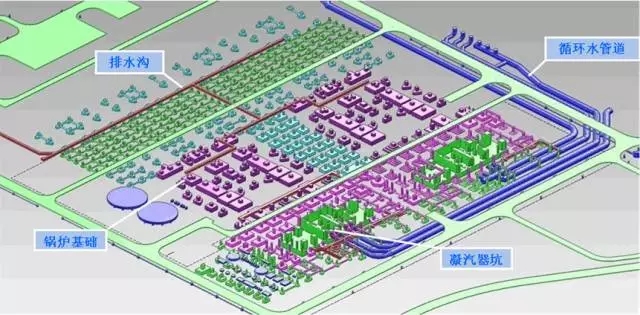

万州工程地下设施可视化模型

5.虚拟现实与数字化仿真

采用虚拟现实技术，实现了数字化模型在施工、运维阶段安装、维修和安全培训等数字化仿真的应用，逼真地模拟现实环境，依靠真实的环境模拟、形象的任务定制，为业主提供了一个高效可靠的数字化培训平台。

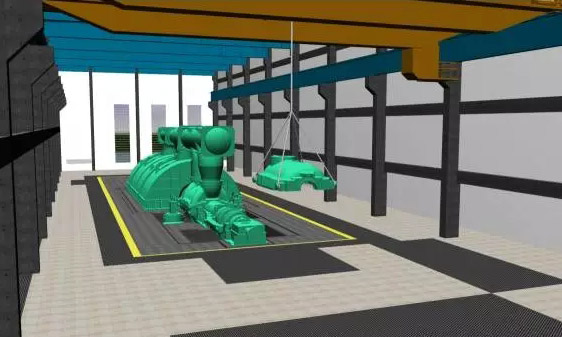

汽轮机检修起吊模拟

6.精益求精的数字化布置设计

本项目数字化协同布置设计专业包括：热机、运煤、除灰、脱硫、电气、总图、结构、建筑、暖通、供水、水结、化水、自动化等专业。创建各类工艺数字化管道模型约1万4千根，设备模型约1千2百个。建立了全面而精细的数字化模型。布置设计所有对象均以三维的方式呈现，数字化模型实时共享，多专业协同的数字化规划布置使设计效率加倍提高。

数字化设计使电厂设计智能化、自动化、可视化。把设计人员从繁琐、重复的设计工作中解脱出来，专注于设计优化和深化。大幅提高了生产效率、成品质量和出图深度。数字化设计在电厂设计中的优势是显而易见的和无庸置疑的。数字化可以做到设计零差错，现场几乎没有设计变更。
