如何用 Revit做不规则的墙体？
Revit软件中墙体均为规则墙体，那么怎么做不规则墙体呢？下面进行讲解。

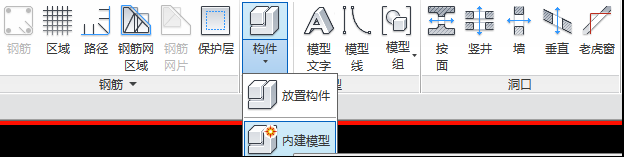

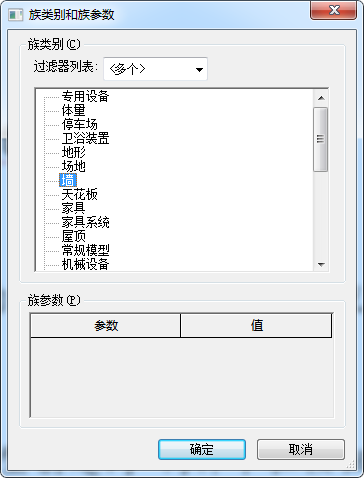

1、打开“结构”选项卡中“构件”下拉按钮，点击“内建模型”，选择族类别为“墙”，并命名，如图所示。

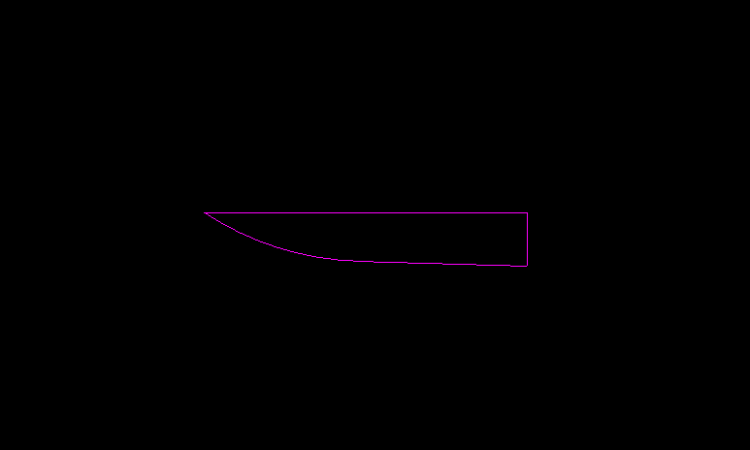

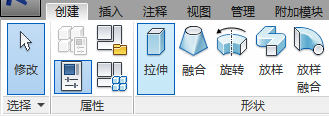

2、创建实体，这里用的是拉伸命令创建形体的方式，点击完成模型。

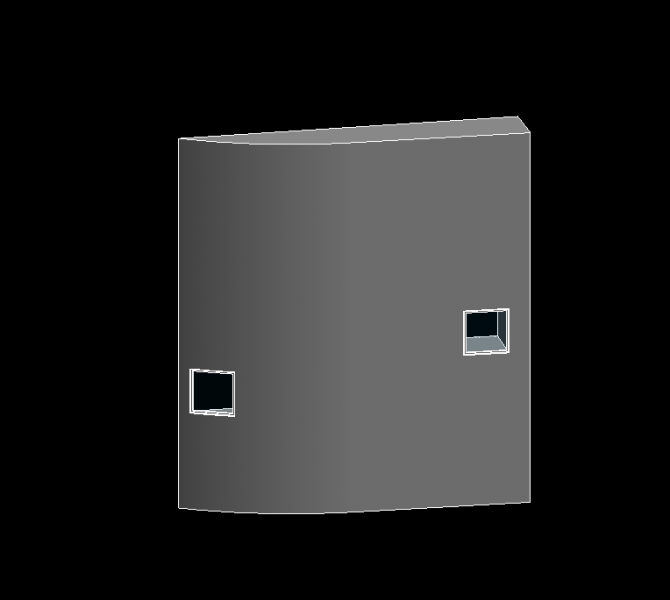

3、完成这个内建模型的创建，就可以直接插入窗户了。注意从墙的哪一面插入窗户，会导致窗户的适应结果不同，如图所示。
