cad怎么创建动态块？cad抽屉门板动态块制作及把手如何居中
首先将抽屉门板制作成一个块；

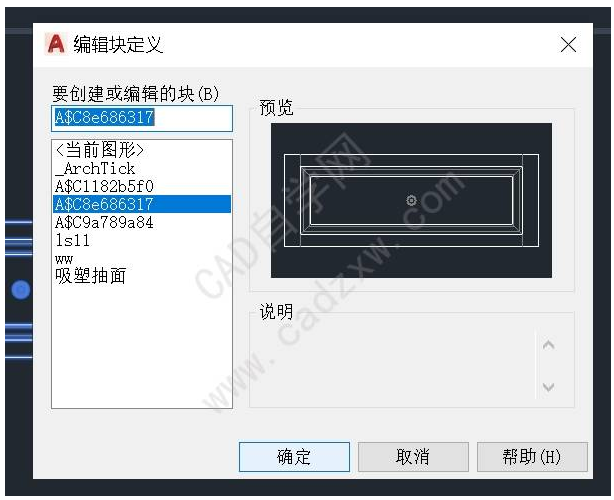

双击进入块编辑器；

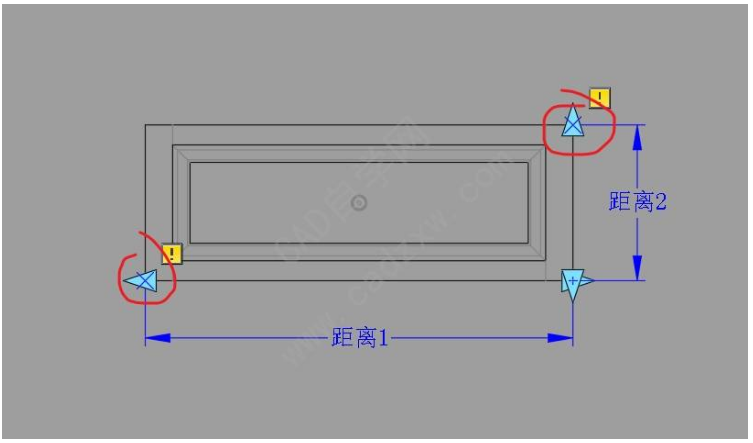

定义两个线性参数，注意规范参数起点；
定义两个拉伸动作；
注:比较简单，这里就不做过多介绍了，之前也分享过很多。

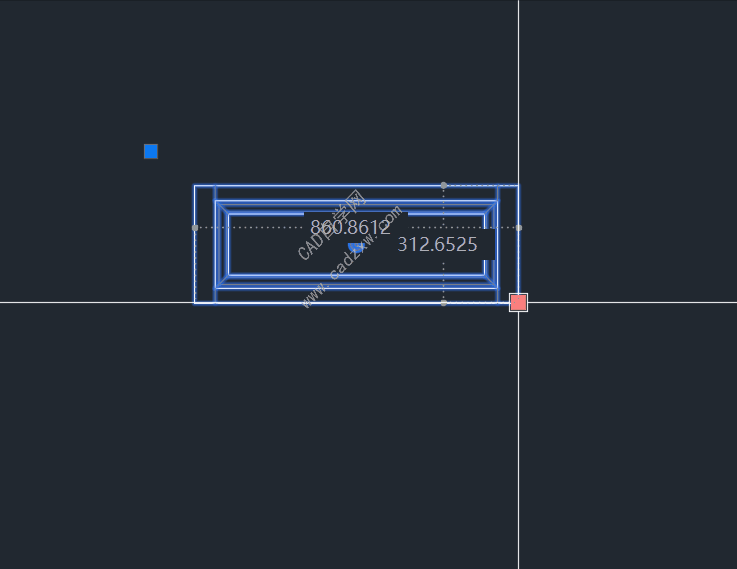

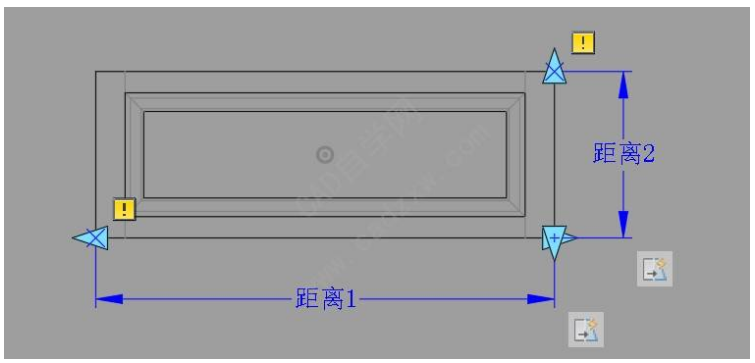

制作完成后退出块编辑器并保存，效果如图；
上图可以看出抽屉把手不居中，这时我们只需要添加两个移动动作即可。

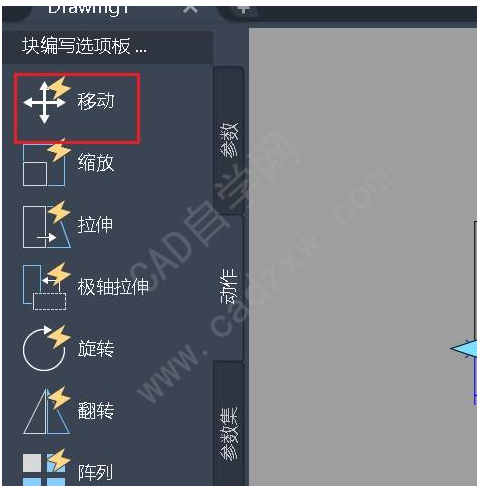

点击动作，移动；

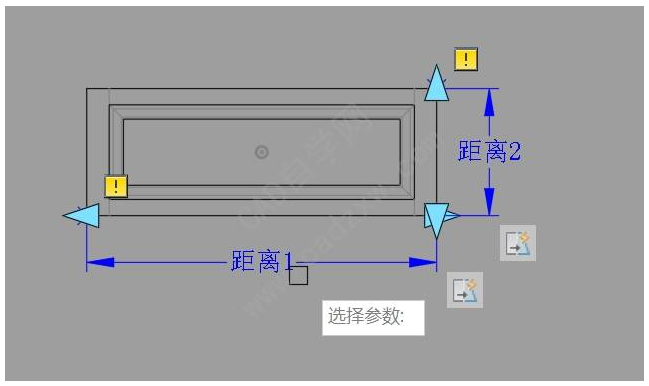

选择距离1；

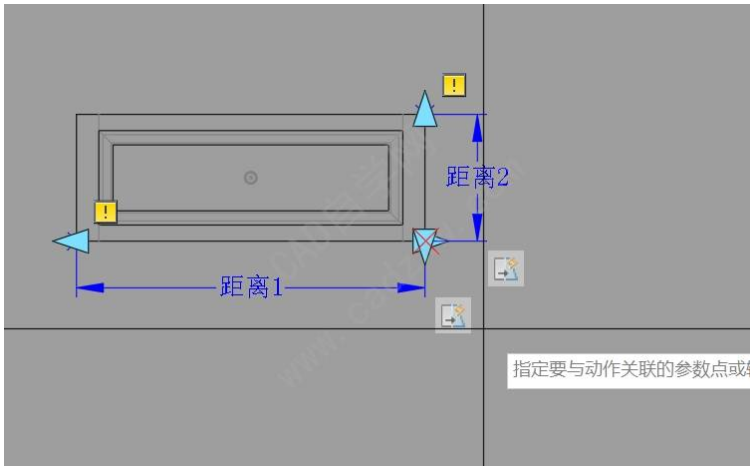

指定要与动作关联的参数点，直接点击右下角这一点即可；

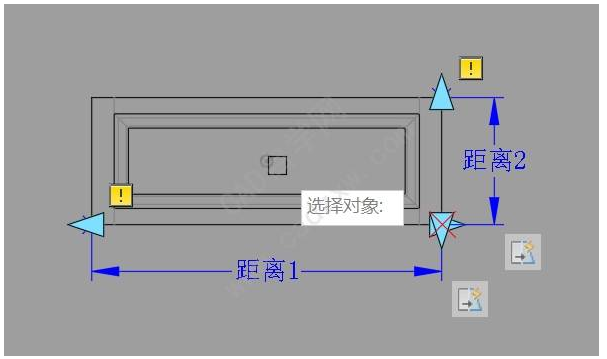

选择中间的把手对象；

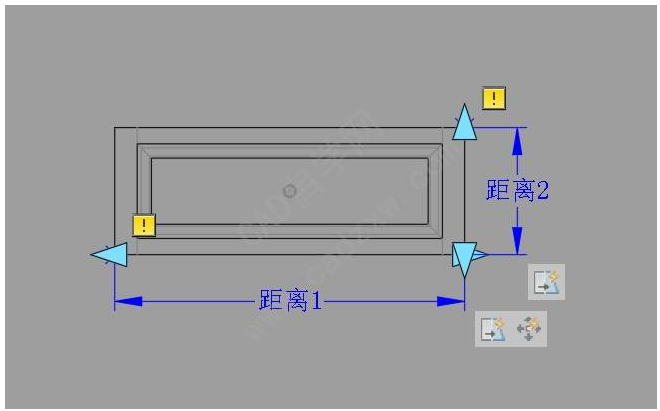

最终如图；

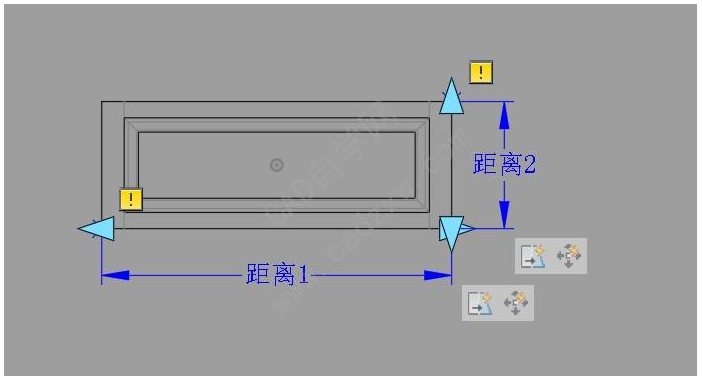

同理添加第二个动作；

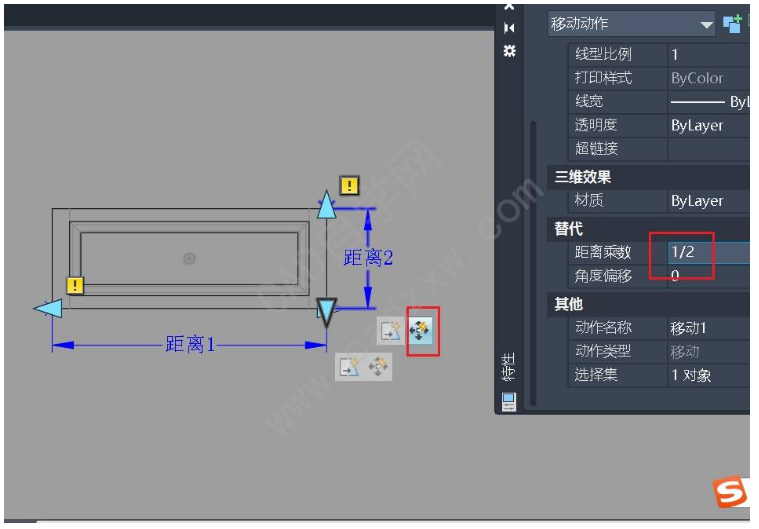

选择向右移动动作，按ctrl+1，将距离乘数改成1/2

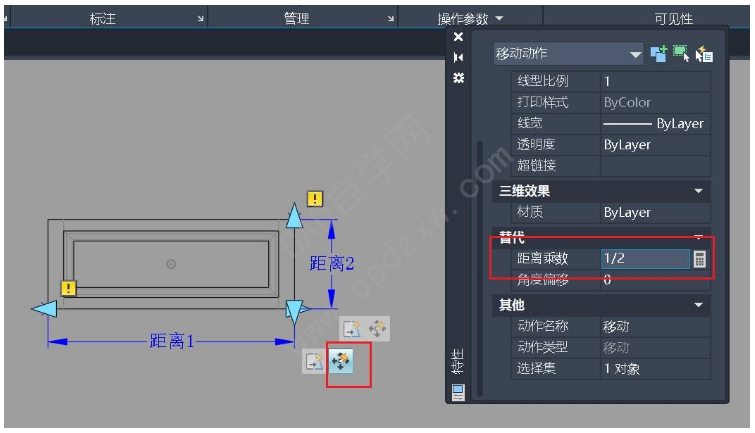

同理改向下移动动作；

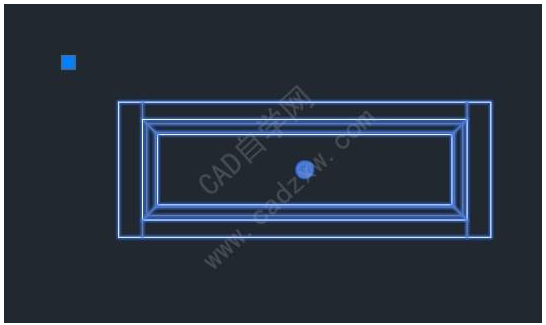

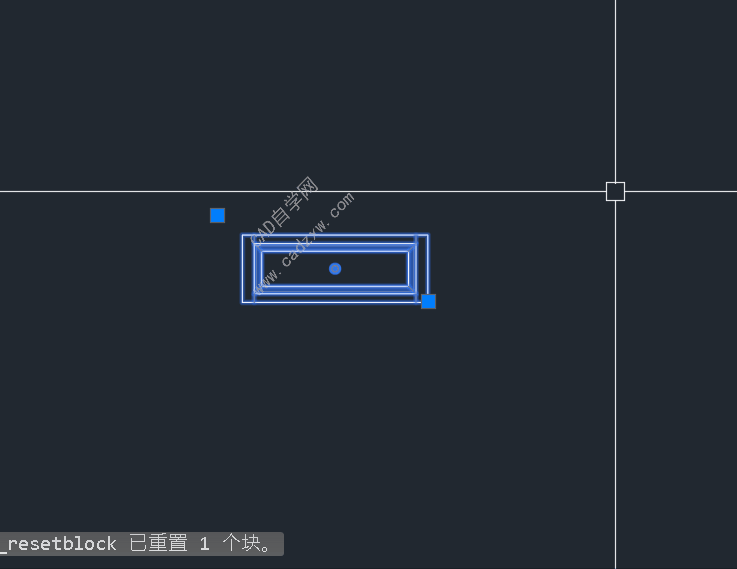

最终效果如图。
