civil3d如何转换点样式?civil 3d里不同图纸之间传递样式

发布:中文网小编3号 浏览:2010人 分享
发布于:2020-12-18 15:53

    你是不是遇到过下面的问题

        图纸绘制好了,但是发现模板文件用得不对。

        新建的图纸里缺少好多你需要的标签样式、对象样式

    有没有办法在不同的Civil3D图纸间传递样式呢?

    下面分别介绍两种办法。一种是传统的AutoCAD插入图纸办法,一种是Civil3D的样式办法

    AutoCAD办法:利用AutoCAD插入的功能。把原始图纸插入目标图纸。新的目标图纸里会除了包含有原始图纸里的样式外,还包含有原始图纸的样式。

        1076-01chinadwg.dwg是目标图纸

        1076-01Metricdwg是原始图纸

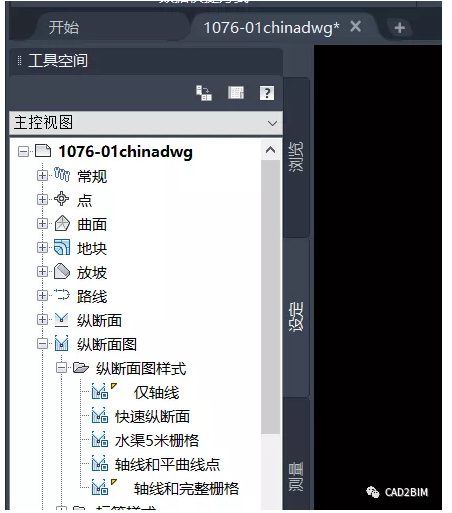

    以纵断面图为例,目标图纸里包含的样式

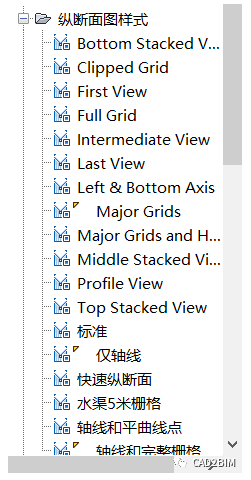

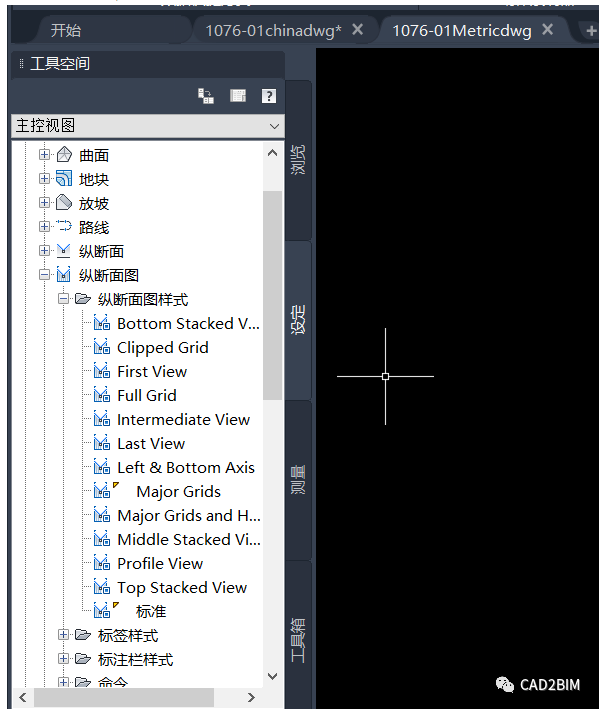

    原始图纸里包含的样式,


    插入操作完成后,目标图纸里包含的纵断面样式


    这个办法在把原始图纸里的样式带入目标图纸里的同时,也把原始图纸里的dwg对象也带过来了。可以看做是给图纸替换dwt模板的变通办法

    Civil3D方法利用样式管理功能

    利用该功能,我们把样式从图纸传递到另一个图纸当中。和上面的办法不同的地方:原始图纸里的dwg对象不会带过来。

    样式功能可以Civil3D的管理面板上,找到样式选项卡。我们在这里利用导入样式的办法来

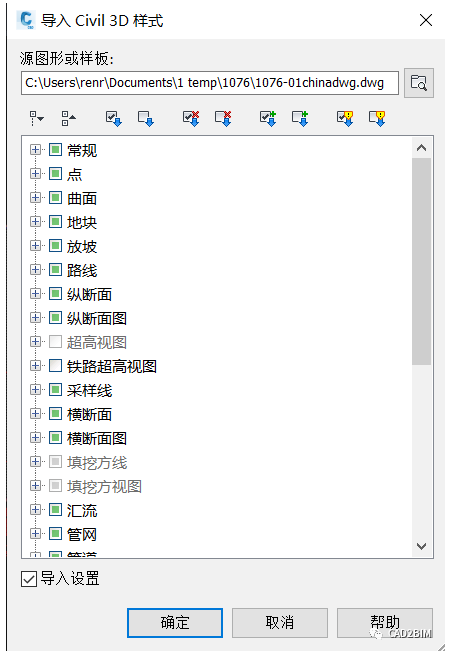

    点击输入(翻译成输入可能更合适)出现对话框

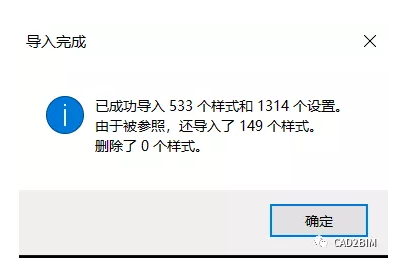

    完成后


    样式管理器

    除了输入之外,样式管理器里还有清理和参照功能。

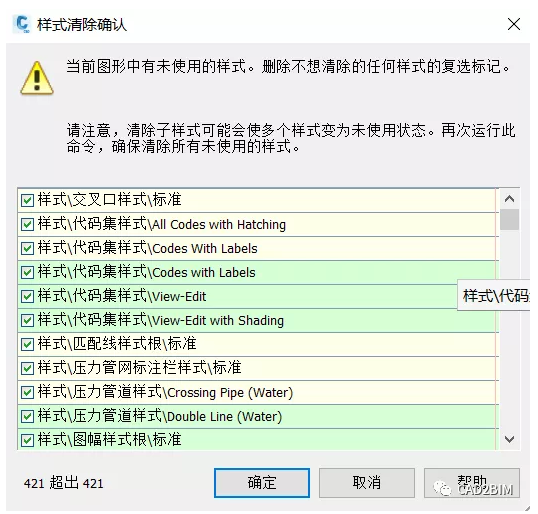

    清理可以帮助清理图纸里没有用到的样式,有利于减少图纸尺寸,提高图纸工作性能。


    参照

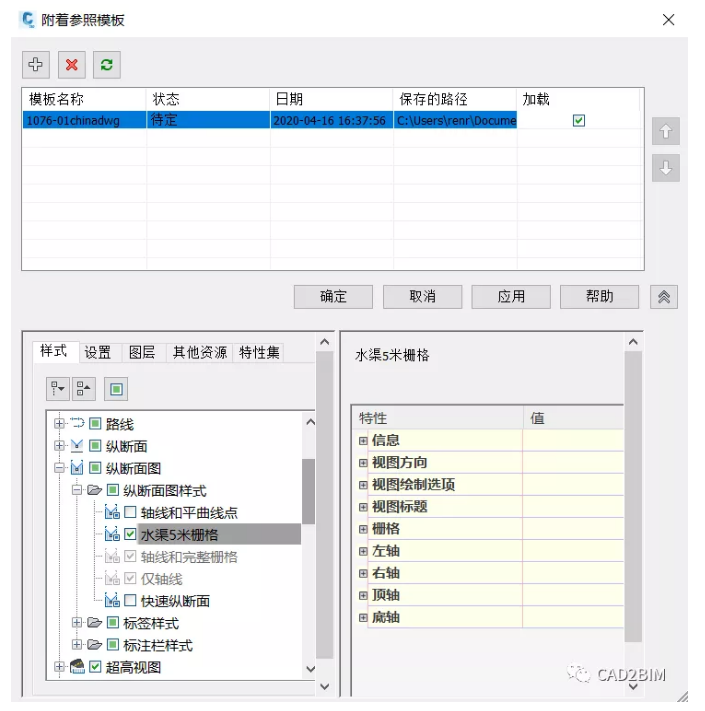

    参照和导入的区别。导入是把样式放到自己图纸里,然后自己管理。参照样式的话,当源图纸里的内容发生变化时,当前的图纸可以同步更新。
