SolveStructuralDesign公司的钢筋深化设计师们用TeklaStructures为OneNineElms商业综合体的摩天大楼开发设计了筏板模型。这是伦敦历史上连续混凝土浇筑最长的建筑，而这些3D模型对本项目的按期施工起着至关重要的作用。

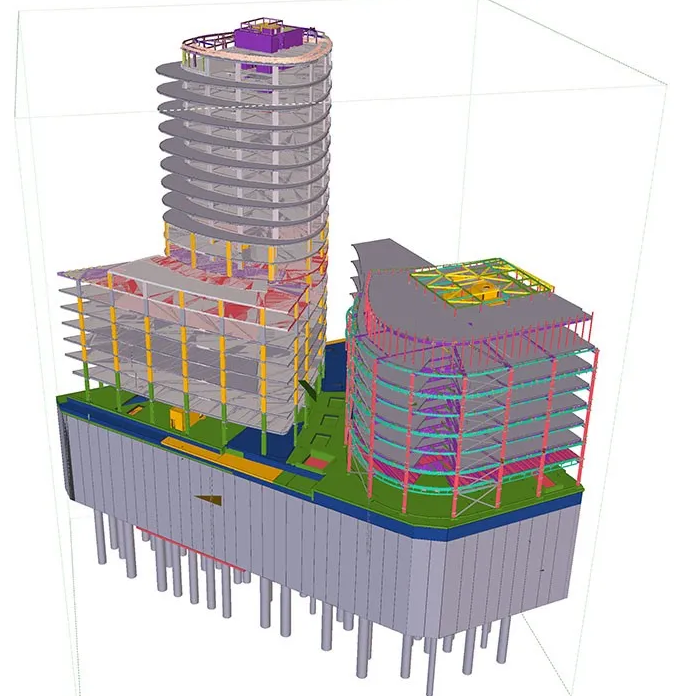

    OneNineElms是伦敦泰晤士河南岸在建设的商业综合体。2022年竣工后，豪华公寓、零售商店和一家五星级酒店将入驻该项目的两座大楼（分别为57层和43层）。这两座摩天大楼将成为欧洲最高的住宅建筑之一。

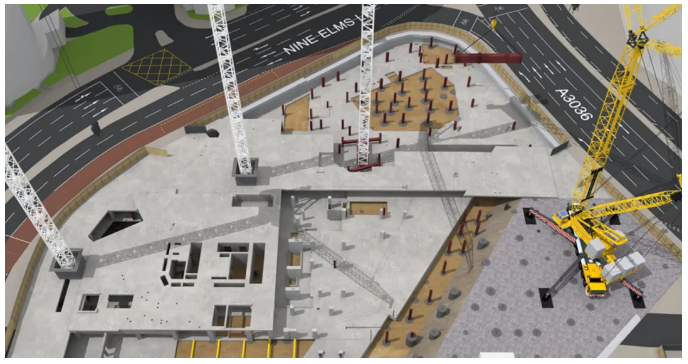

    为了节省时间和成本，OneNineElms项目的开发商选择了自上而下的方法来建造该建筑的三层地下室。虽然这样对整体项目有利，但钢筋深化就变得非常棘手。为了处理这种复杂情况，SolveStructuralDesign公司被专门请来负责地下室的钢筋深化。

    “如果钢筋混凝土结构的图纸是二维创建的，丢失某些钢筋截面的可能性就会增加。这可能导致工期的严重延迟和巨大的额外修复成本。”SolveStructuralDesign公司的技术总监BarryPenniston说，“三维模型，如TeklaStructures提供的模型，可以快速准确地被用来进行图纸检查，确保任何混凝土的浇筑施工都能顺利进行。”

    Penniston说：“在采用自上而下的施工方法时，我们遇到的一个主要挑战是如何确保钢筋间的连续性，主要是连接件和拉拔钢筋，到更下一层之前，被用于全部垂直构件所在的板底面上。”

    按颜色编号的碰撞检测

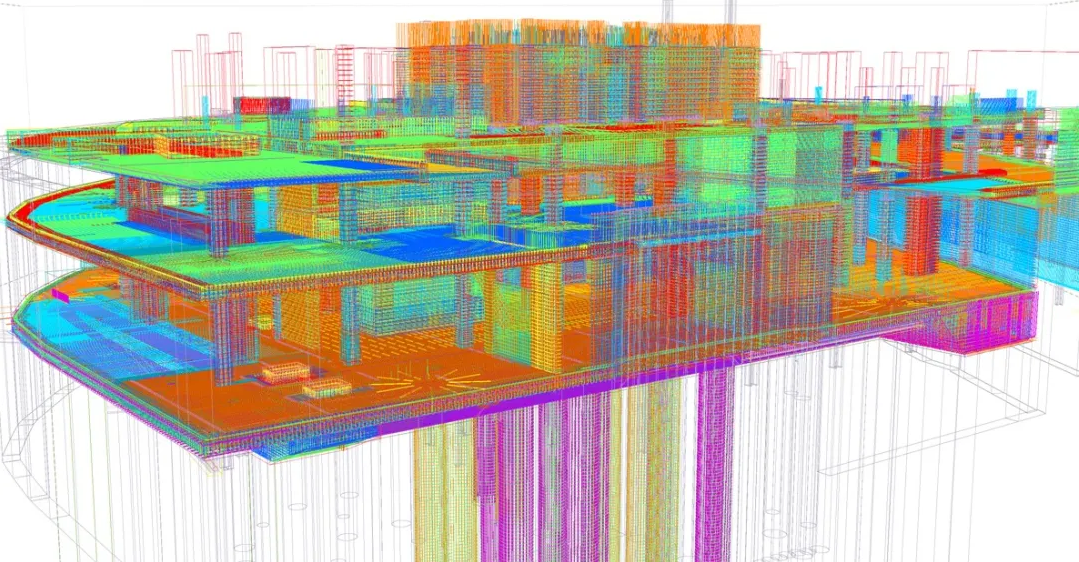

    深化团队使用TeklaStructures创建了初步的按颜色编号的三维筏板基础模型，使承包商能够在现场开工前查看高度拥挤的区域，并识别出任何施工时可能遇到的挑战。他们花了数周的时间开发、讨论和迭代这些模型，来确保万无一失。需重点关注的区域包括承台底部的12层的H40钢筋、柱周围的埋件和墙内侧转角处的碰撞。剪力钢筋、马凳筋和顶部钢筋的安装都需要在TeklaStructures软件中仔细规划。

    “Tekla钢筋深化工作流程在OneNineElms项目中特别有价值。”Penniston说，“多亏了Tekla及其自动碰撞检查功能，我们能够快速评估设计意图，并在深化设计过程中尽早发现任何可能潜在的问题。在发布主要图纸之前，任何问题或碰撞都能得到检查和解决，简化了整个深化过程。”

    混凝土连续浇筑设计

    OneNineElms项目的筏板面积很大，需要超过5000吨的钢筋。使用TeklaStructures生成的3D模型，现场团队能够在12周内完成钢筋工程。这意味着混凝土承包商可以按照计划在22小时内完成4850立方米的浇筑，这是其建筑史上第二长的连续浇筑。

    在两座主楼中较高的一座楼的筏板最深处有5.2米，里面大约有1400吨钢筋。这部分是项目中最具挑战性的，正如Penniston所说：

    “在核心筏板的三维建模过程中，我们很快就发现存在一些严重的钢筋堵塞和碰撞问题，尤其是在形成主要子结构支撑的插入式立柱周围以及墙内侧转角处。幸运的是，三维模型在早期就突出了基础筏板的可施工性问题，我们得以及时主持与所有项目方的在线会议来解决这些问题。”

    “Tekla三维模型使我们能够向相关设计和现场团队清楚地展示碰撞和其他问题。在接下来的几周里，我们讨论并提出了多种解决方案，并就最终的工作模式达成了一致意见，这一模式现已被证明是可行的。”

    基于云的协作

    在项目的沟通和信息共享方面，团队使用了基于云的软件TrimbleConnect。这么多不同的团队在一起工作，尽管大家在物理位置上并不在一起，但是TrimbleConnect允许每个团队成员随时随地访问最新的项目信息，从而帮助团队协作。SolveStructuralDesign团队在OneNineElms项目现场也充分依赖TrimbleConnect。

    Penniston说：“我们使用TrimbleConnect进行所有文档的管理和归档、任务管理和模型检查，我们的现场团队也能够通过手机和平板电脑轻松使用该软件。这使他们能够在物理环境下实时查看完整的三维模型，指导他们放置和安装钢筋，并确保现场高效准确地交付项目。”
