文章来源：BIMExp

    当项目中出现重复的设计时，我们经常使用“复制-粘贴”功能来提高翻模效率。但在粘贴【基于面的构件】时，往往出现我们不希望看到的情况。

    比如：1）丢失主体；2）标高错误。

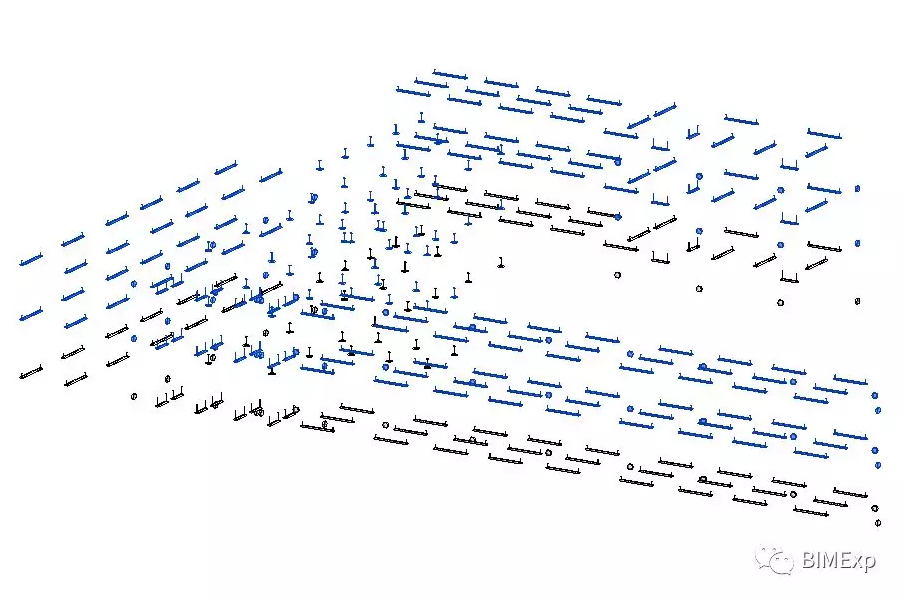

    如下图，将Level1中的照明设备复制到Level2和Level3后，粘贴的构件全部丢失主体。

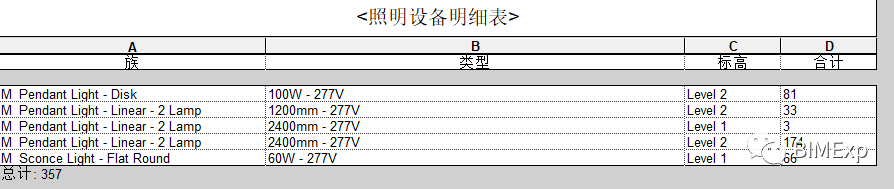

    通过明细表能看到“标高”中居然没有Level3，而Level2的数量也是错误的。

    本篇文章将介绍如何使用Dynamo解决第二个问题（因为第一个我不会啊图片），纠正粘贴构件的楼层标高信息，方便明细表中区分楼层统计。

    解决思路

    在项目中，不同类型构件存储参数的方式略有不同，基于面的构件（以下简称“构件”）将标高信息存储在参数“明细表标高”中。

    构件经过多次粘贴后，“明细表标高”中的参数经常是错误的。但在项目的世界坐标系中，这些粘贴的构件都对应一个绝对坐标（x.y.z）。因此，可以使用Dynamo获取构件在坐标系中的Z值，与楼层标高进行匹配，得到构件所在的真实标高，最后将这个真实标高填入“明细表标高”参数中。

    注意：如果是常规构件，单独修改“标高”会导致构件位置改变，此时要同时修改“偏移参数”

    效果展示

    01、节点展示

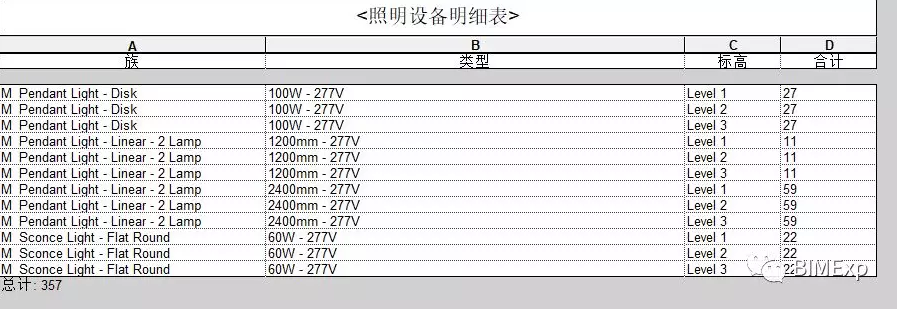

    02、运行效果

    节点设计

    01、软件版本

    Dynamo：0.9.1.4062

    02、节点设计

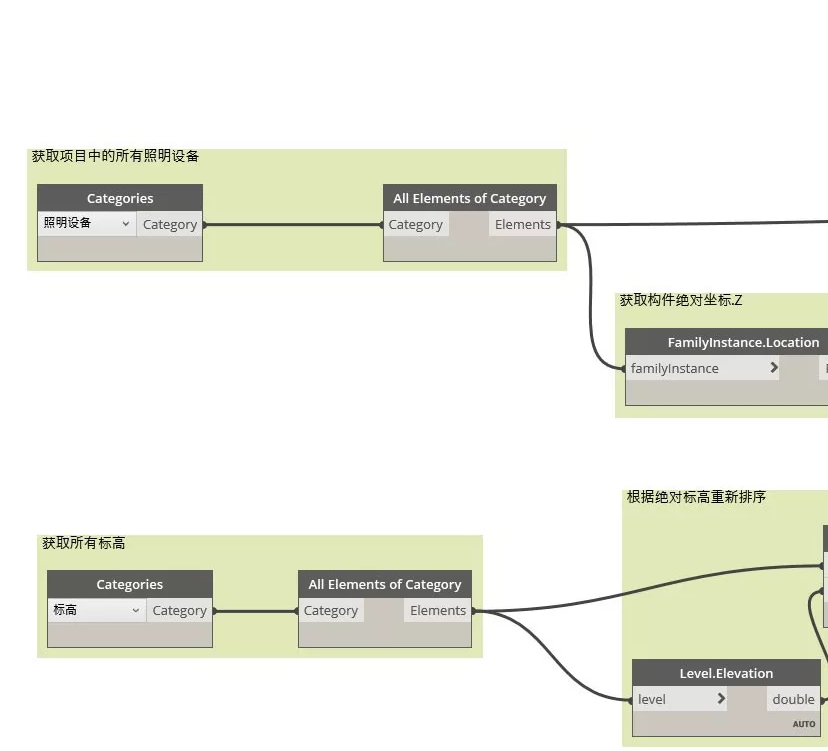

    1）获取构件Z坐标

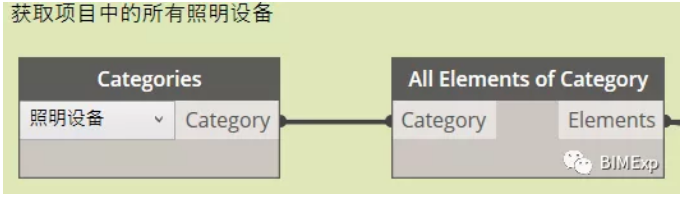

    选中构件的节点有很多，这里我直接选中整个项目的照明设备进行批量操作。

    如果构件数量过多，可以通过节点分批选中，避免运算量过大导致软件奔溃。

    （本次运行处理构件357个，耗时3~5秒。）

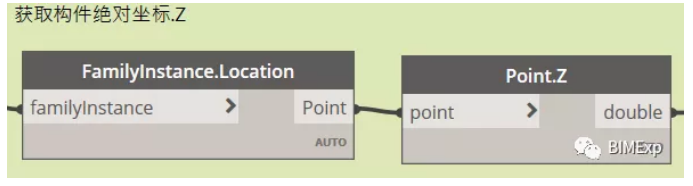

    选中构件后使用FamilyInstance.Location-Point.Z获取构件Z坐标

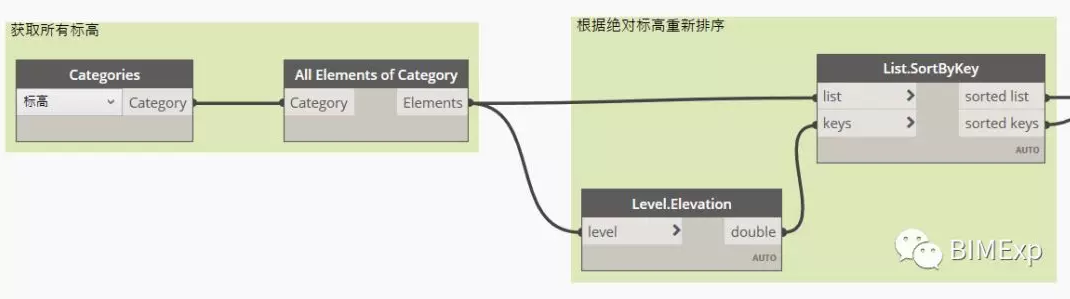

    2）获取楼层标高

    使用相同方式获取所有标高，使用Level.Elevation获取标高数值。

    此处排序的目的是让标高按从小到大的顺序排列，否则我们通过数数获得的索引对应的标高有可能发生错误。

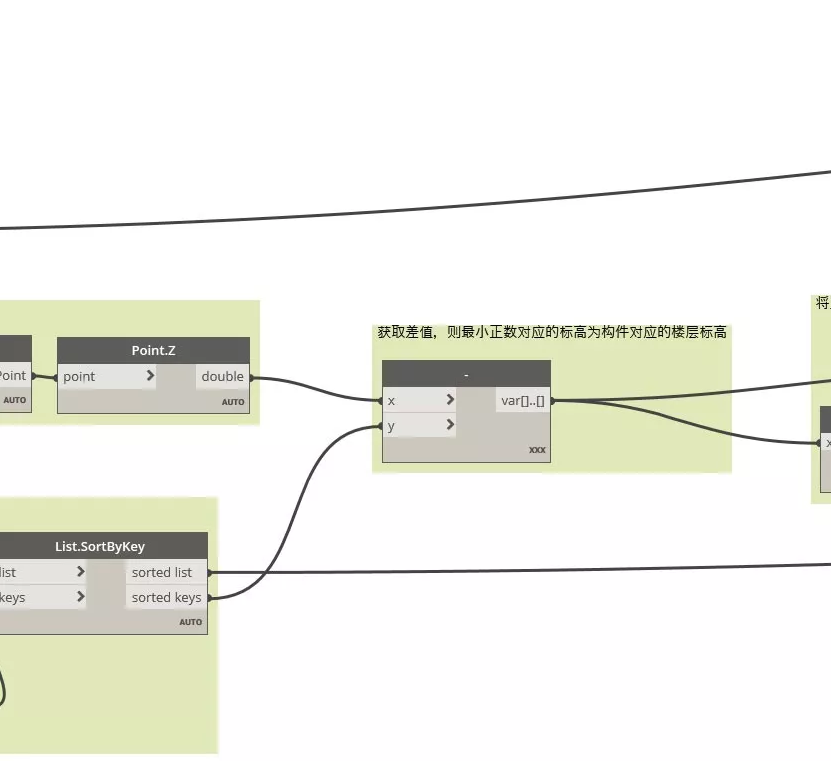

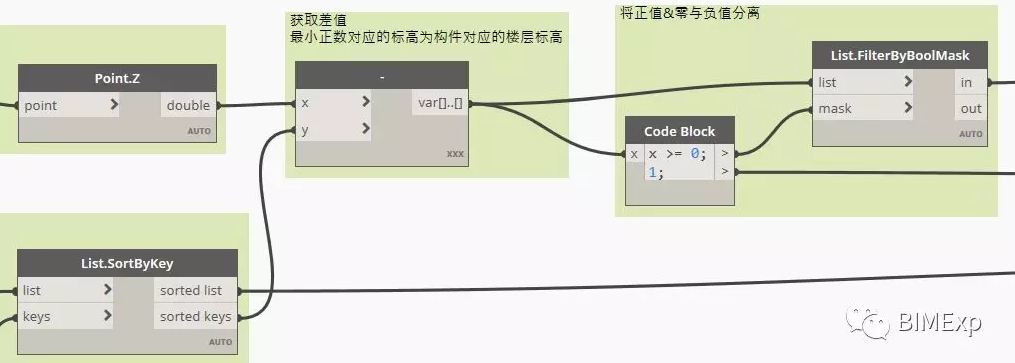

    3）构件Z坐标-楼层标高

    使用构件Z坐标分别减去每一个楼层标高，对于构件所在标高的描述有两种：

    A.结果中最小的≥0的值对应的楼层就是构件所在楼层；

    B.结果中有多少个非负数，构件就在第几个标高。

    （不同的项目和构件类型可能对应不同的标高定义方式，比如基于楼板的地漏，有可能在楼层标高之下-50，仍然算该楼层的构件，此时应是负数中最大的值对应的楼层为构件所在楼层。）

    注意：求差节点（-）需右键选择“连缀-叉积”

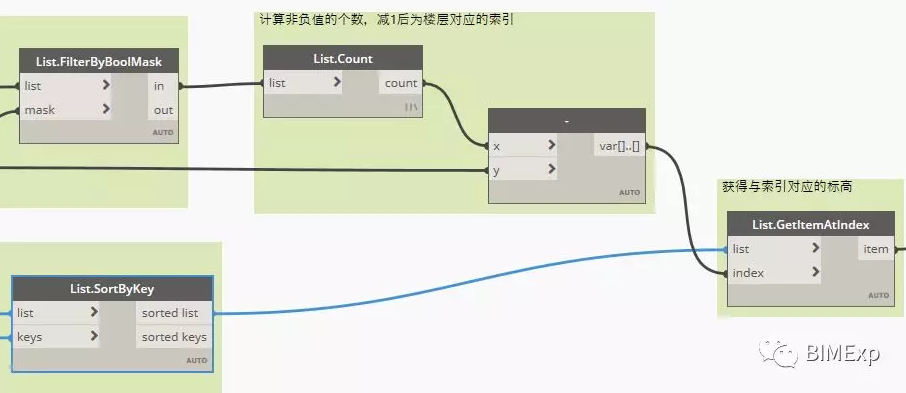

    4）匹配真实楼层

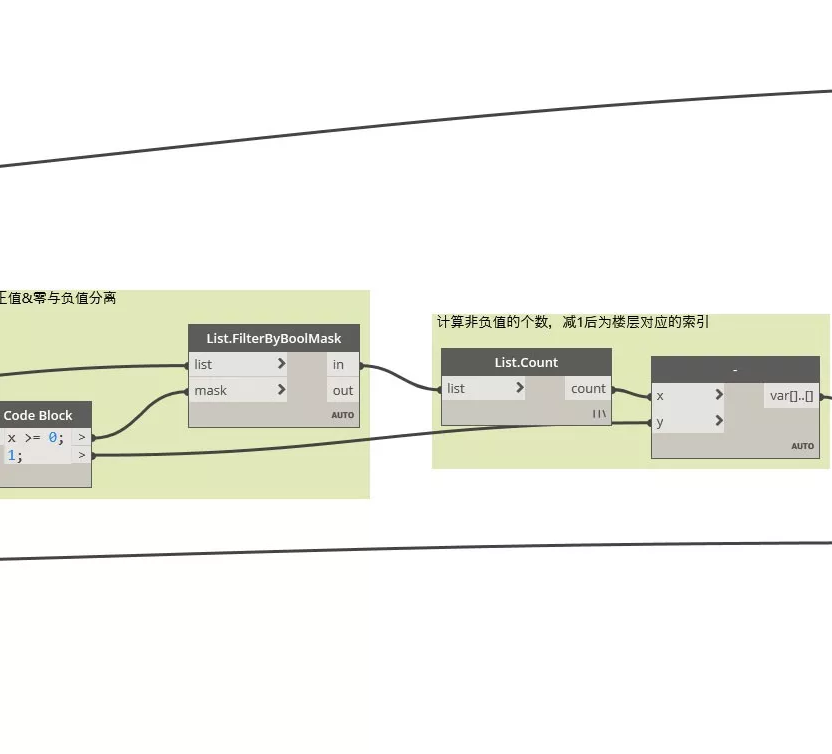

    我们采用描述B的方式（这样简单），计算非负数的数量，再返回标高列表获取对应的标高。

    注意：节点List.Count需右键选择“连缀-最长”

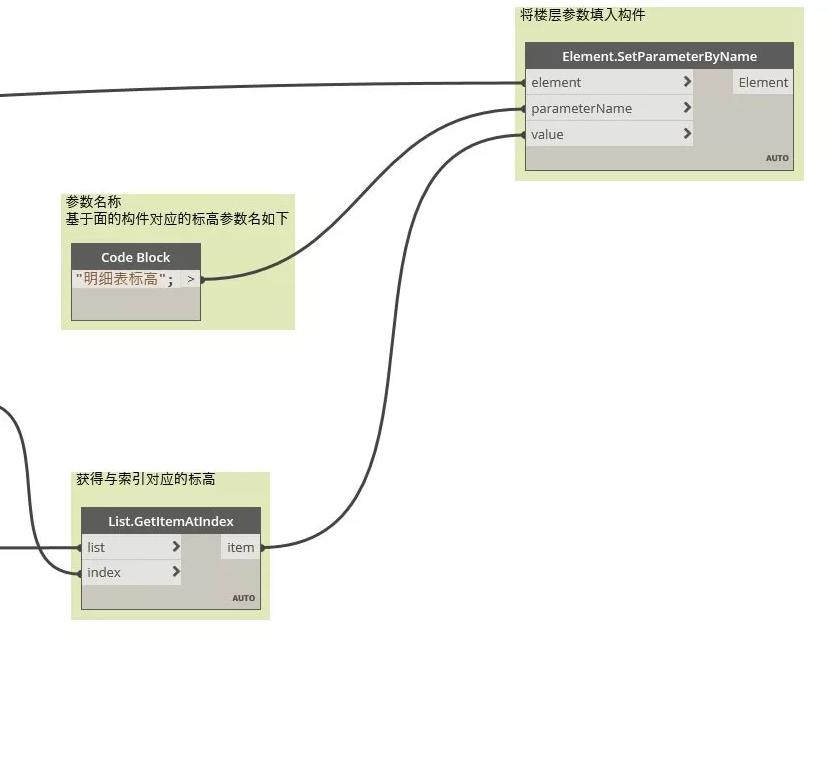

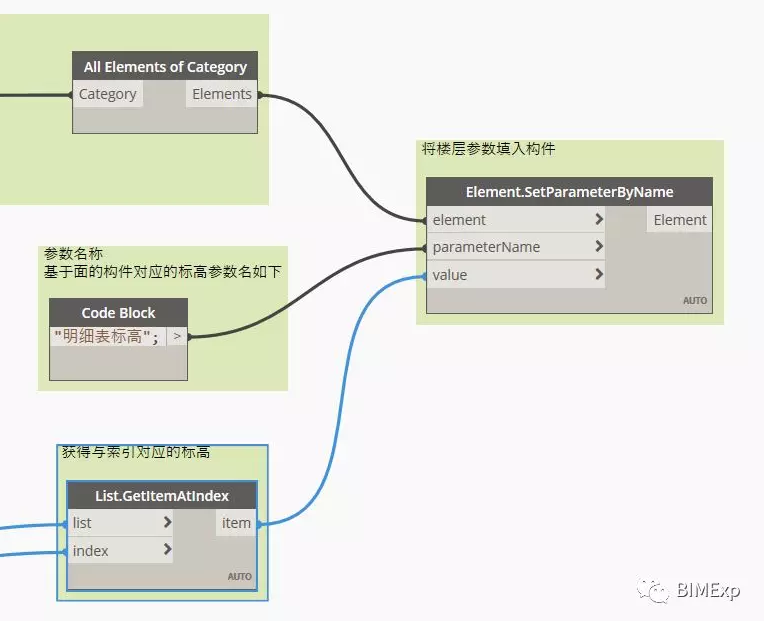

    5）修改参数

    以上步骤完成后，使用Element.SetparameterbyName将标高参数重新赋值到构件。
