1、IFC标准研究

    BIM应用的核心是数据交互,通过建立统一的标准规范,实现各专业设计人员、各参建方能够基于同一平台实现BIM的协同化应用。目前应用最为广泛的BIM数据交互标准就是buildingSMart组织(前身为IAI)针对建筑工程特性制定的IFC标准,国内外约有150家软件开发商的产品支持通过IFC标准格式文件共享和交换BIM数据。

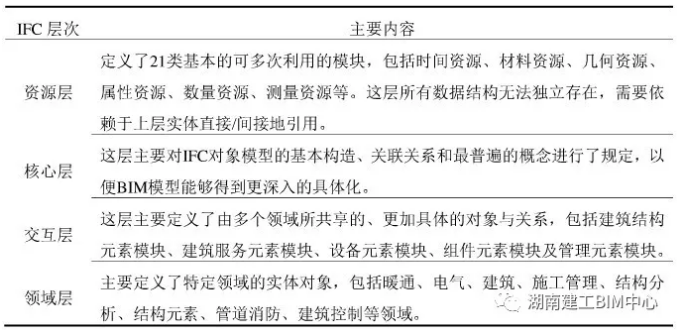

    IFC标准体系结构由4个层次构成,从下到上依次为资源层(ResourceLayer)、核心层(CoreLayer)、交互层(InteroperabilityLayer)以及领域层(DomainLayer),主要内容如下表所示。各层均包含一系列信息描述模块,并遵守如下规则:每层内的实体只能对同层及下层的资源进行引用,而不能直接引用上层的资源:当上层资源发生变动时,下层不会受到影响，也可称为重力流原则。

    2、六级编码体系

    目前还没有一套适用于建筑运维阶段使用的BIM统一编码体系，使得建筑项目运维阶段的BIM数据交付、信息存储与传递等处于混乱状态，给建筑的设备设施管理、成本分析和数据积累形成了巨大的障碍，因此，亟需建立BIM运维应用的编码体系。

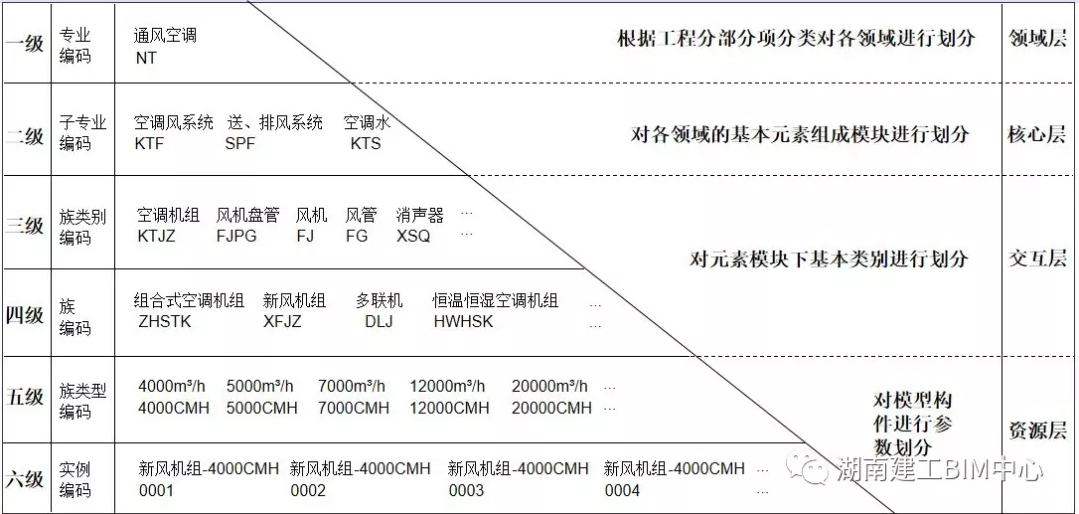

    湖南建工采用IFC重力流原则对建筑构件进行分类编码，同时，充分利用面分类法的优势，并与revit软件的分类规则有机结合，编制了一套适用于建筑交付及运维，并支持revit自动编码的数字化交付六级编码体系，六级编码划分形式如下表所示。

    3、编码特性

    （1）唯一性

    一个代码唯一标识一个编码对象。

    （2）稳定性

    代码应相对稳定，在一段时间内部应改变。

    （3）可扩充性

    为后续增加新的编码对象而留有余地。

    （4）简明性

    编码结构应尽量简短，长度尽量短，以便节省机器存储空间和减少代码的差错率。

    （5）可操作性

    编码应便于理解、识别、浏览和查询。

    4、分类规则

    参照IFC重力流原则结合revit软件分类对BIM模型构件进行六级编码划分。

    （1）编码的分类结构按照专业、系统进行编码分类。其结构为“专业-子专业”，使所有构件均能清楚归类。

    （2）构件采用revit分类的原则，按照“族类别-族-族类型”分类，使所有构件适用于revit自动编码。

    （3）鉴于同一类构件在建筑工程中存在重复出现的情况，增加“实例编码”进行区分。

    （4）构件编码分为专业、自专业、族类别、族、族类型及实例6组，各组编码相互独立，同时，各组之间利用IFC标准及线性分类原则，约束各组之间的从属关系，各级之间采用“-”串联，形成的编码如下所示：

    【专业编码】-【子专业编码】-【族类别编码】-【族编码】-【族类型编码】-【实例编码】

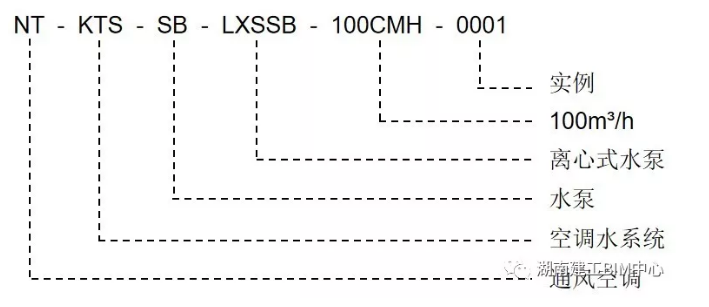

    编码采用英文大写字母+阿拉伯数字组合的办法，例如：

    5、六级编码应用与价值

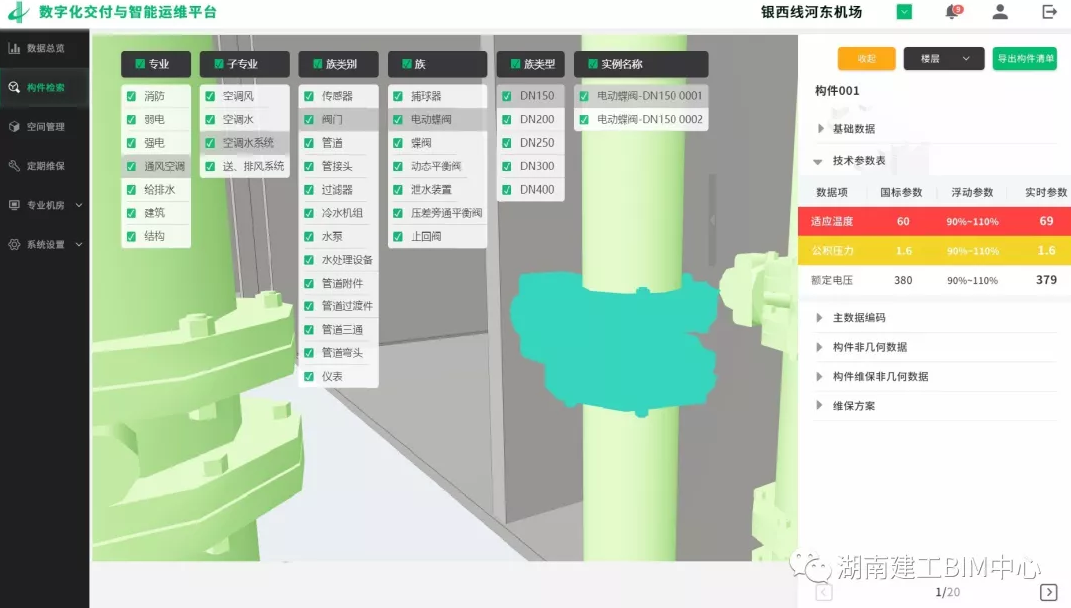

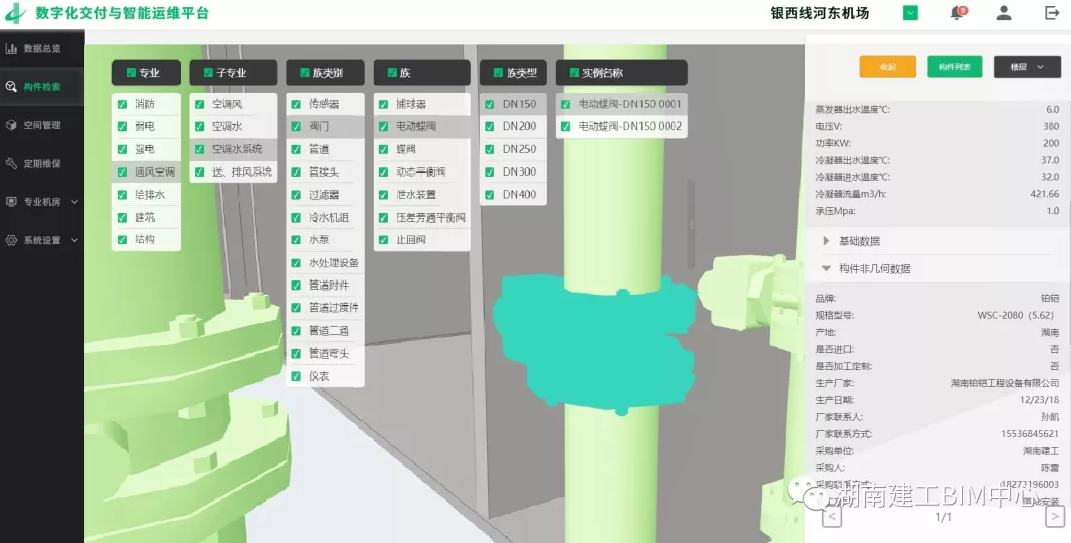

    湖南建工BIM中心目前正在开发的数字化交付与智能运维平台正是以上述编码体系为基础，对1125类实体构件进行了编码，此外，基于该编码体系，将建筑设备非几何数据、技术参数、运维保养非几何数据串联，方便数据调取。

    湖南建工BIM模型六级编码体系的建立，实现了建设项目全生命周期中不同参与方与异构信息系统之间的互操作性。将为BIM更深入地应用提供软件需求与规范，并为BIM实施标准的制定提供技术依据。
