修订云线，顾名思义一般是修订用,即审图看图时候，可以把有问题的地方用这种线圈起来，便于识别。当然也有其他用法，下面我们简单介绍一下，很很很简单。

    1、执行方法（常用的任然是三种）：

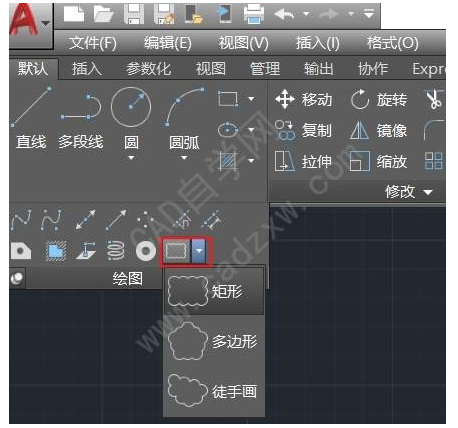

    （1）绘图功能区：绘图→矩形修订云线。

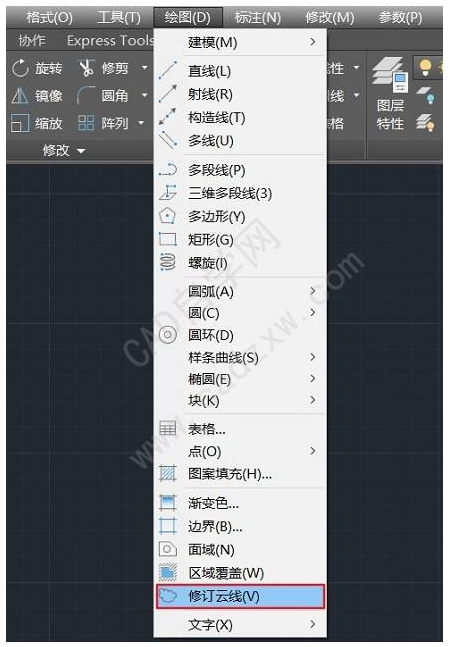

    （2）菜单栏：绘图→修订云线

    （3）快捷键：REVC

    不过这个快捷键不常用，不必记忆，了解即可。

    2、使用方法

    一般情况下，默认的修订云线轮廓线是矩形，但是也可以是多边形，或者是徒手画的任意形状。

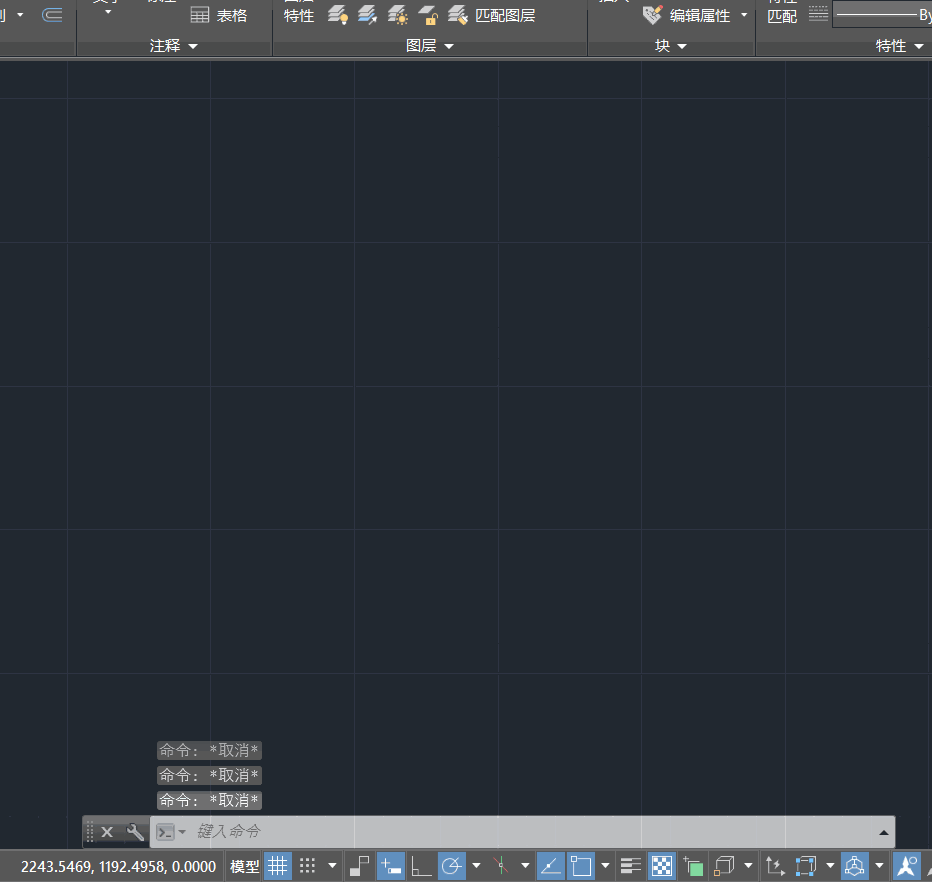

    （1）矩形

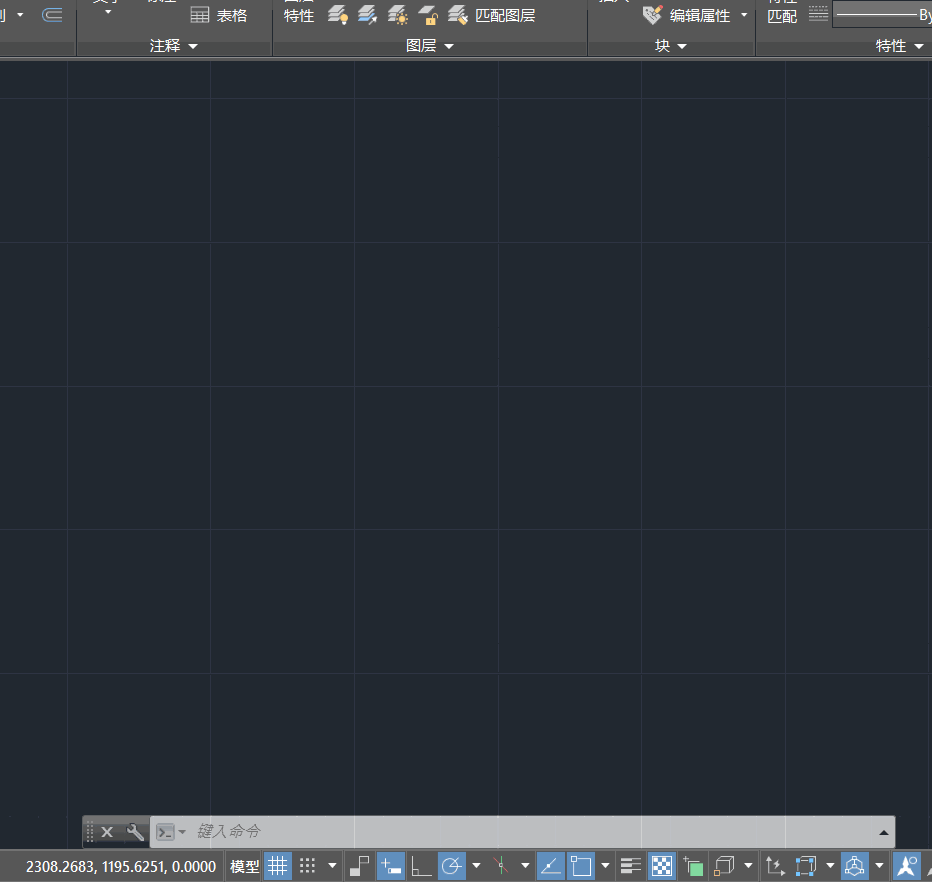

    （2）多边形

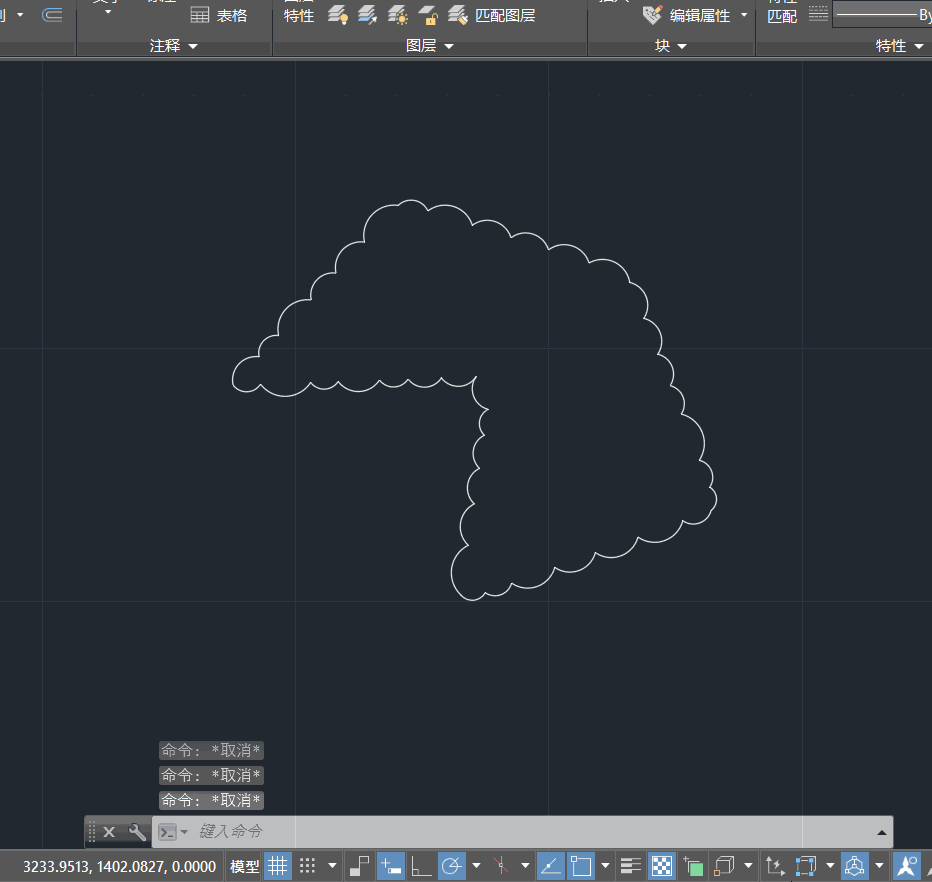

    （3）徒手画

    拖动鼠标，徒手画自己想要的图形即可。

    （4）弧长

    这里最大弧长不能超过最小弧长的三倍，否则会提示错误。如果需要绘制弧长相等的修订云线，则可以将最大弧长和最小弧长设置成相同数值。

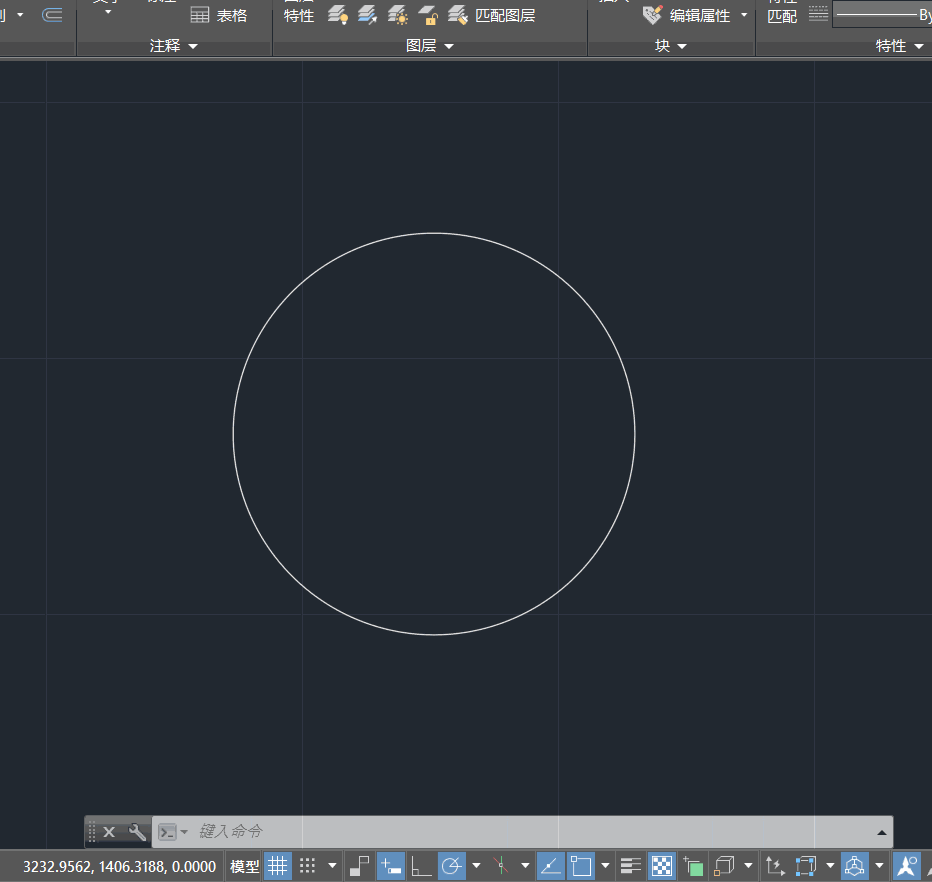

    （5）对象

    即将选中的对象改为修订云线。

    这里还有个选项，可以选择是否反转方向，反转后构成修订云线的圆弧的方向朝外。

    （6）修改

    在原有的修订云线上进一步修改，已满足绘图需求。
