rhino建模教程： 建筑设计中Rhino建模工作流-从设计方案到建筑全模
建筑设计Rhino建模工作流
Rhino是一个很强大的软件，很多人学习了犀牛却还是在使用SU建模，大部分人是因为还不熟悉犀牛建模的工作流。那么接下来我们就来看一下，犀牛建模完整的工作流是什么。

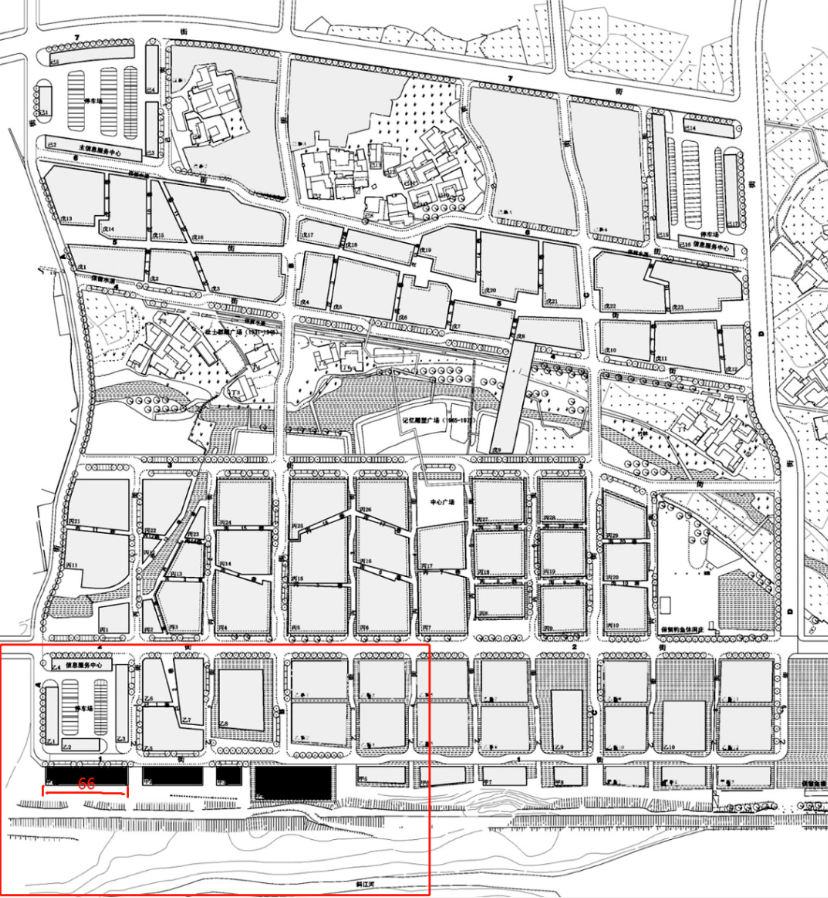

01、通过CAD总平图创建场地模型
1、使用Rhino打开CAD文件(注意CAD文件的单位，CAD中图纸不要离原点过远，CAD文件图层管理逻辑清晰)

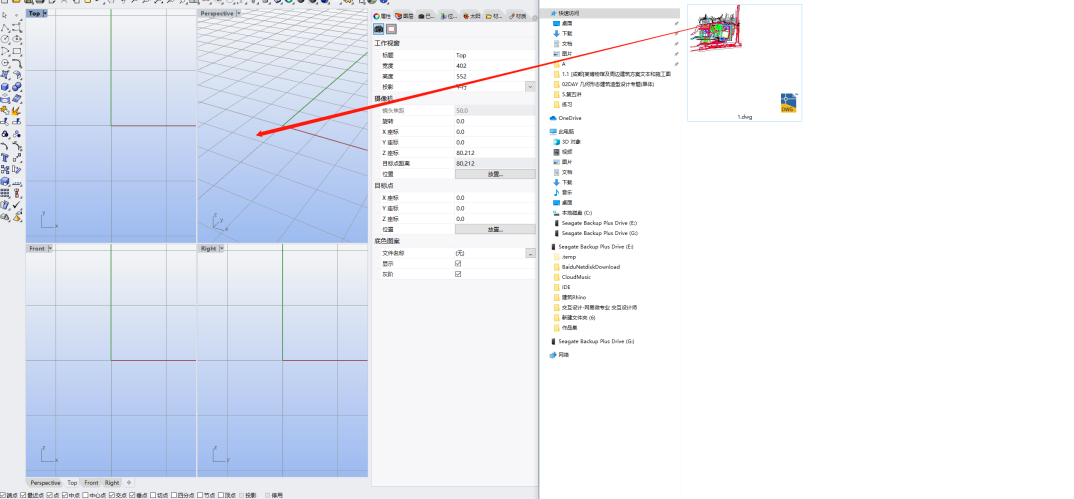

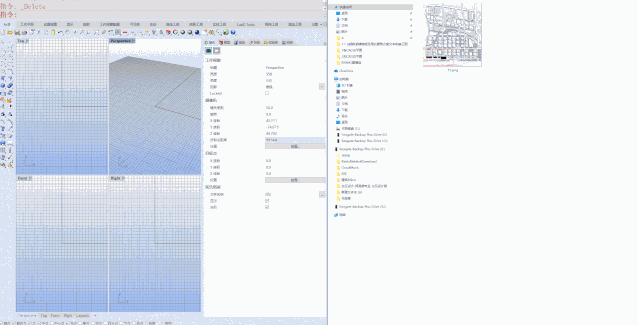

将CAD文件拖入到新建Rhino视窗

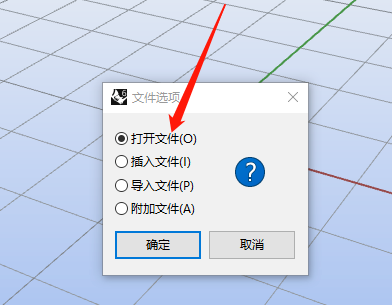

选择<打开文件>

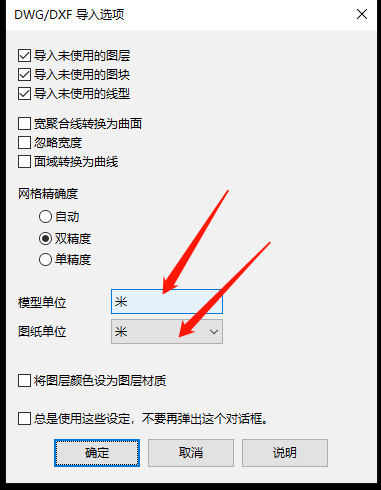

根据原CAD文件的单位设置导入选项
2、初步整理CAD图纸

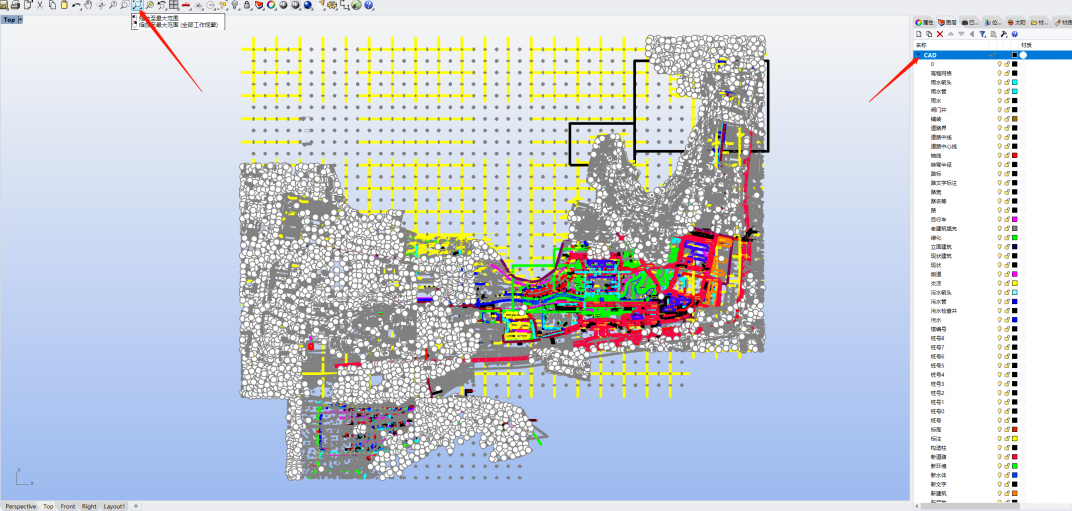

Rhino打开CAD文件后，图元的图层排布同时导入，对导入的文件做如下处理：

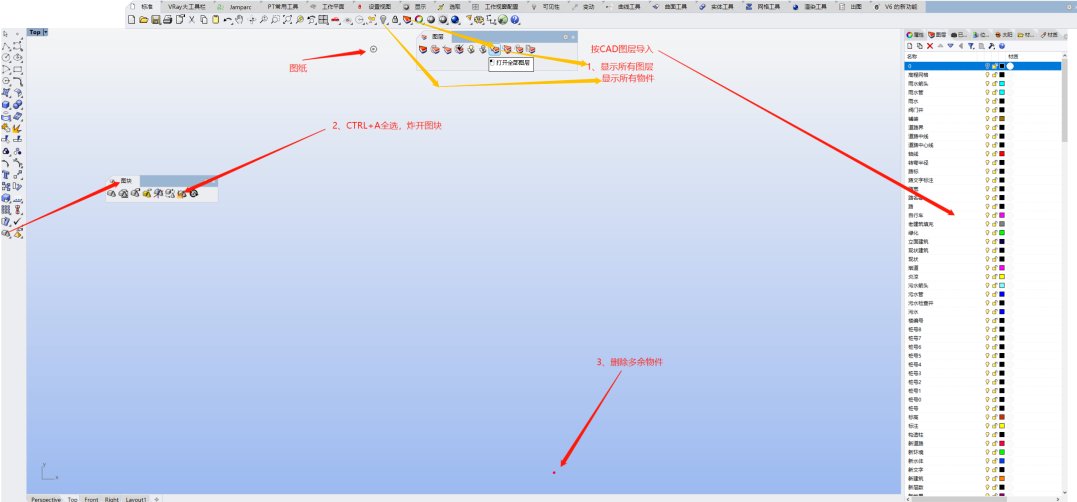

显示所有图层、显示所有物件、炸开图块（如果有）、删除多余物件（如果有）
缩放至最大范围，完整观察图纸全貌，初步管理图层
3、进一步整理CAD图纸

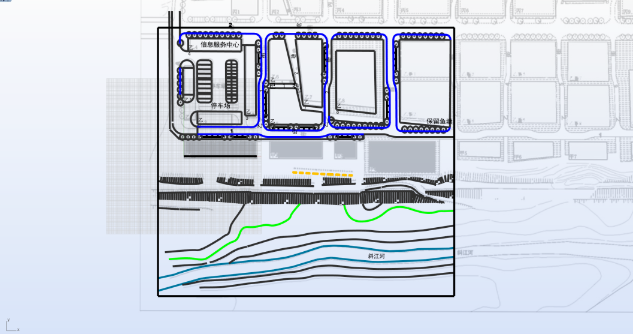

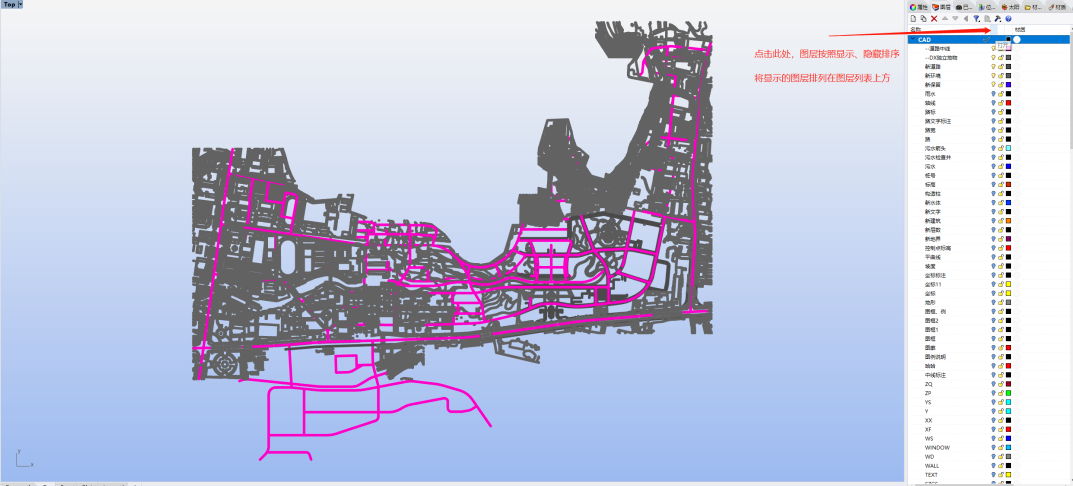

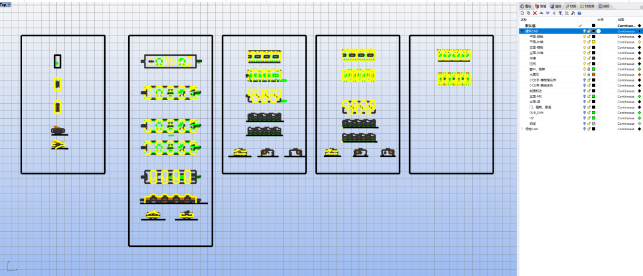

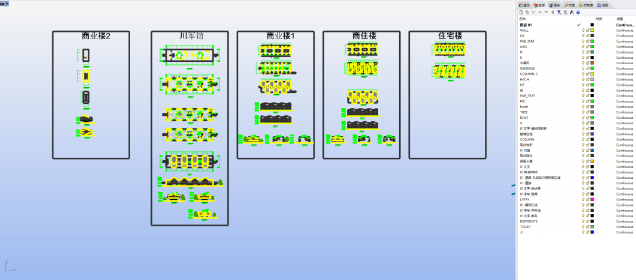

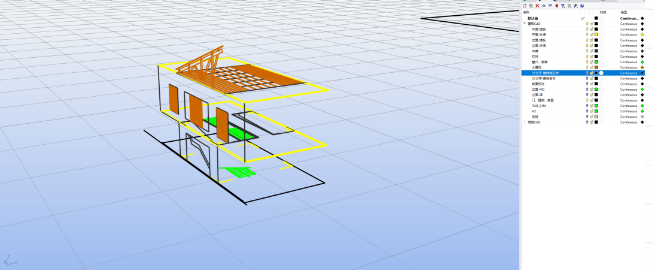

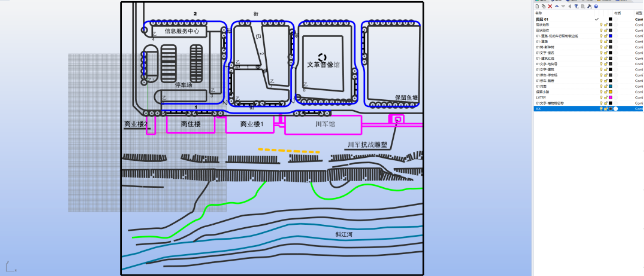

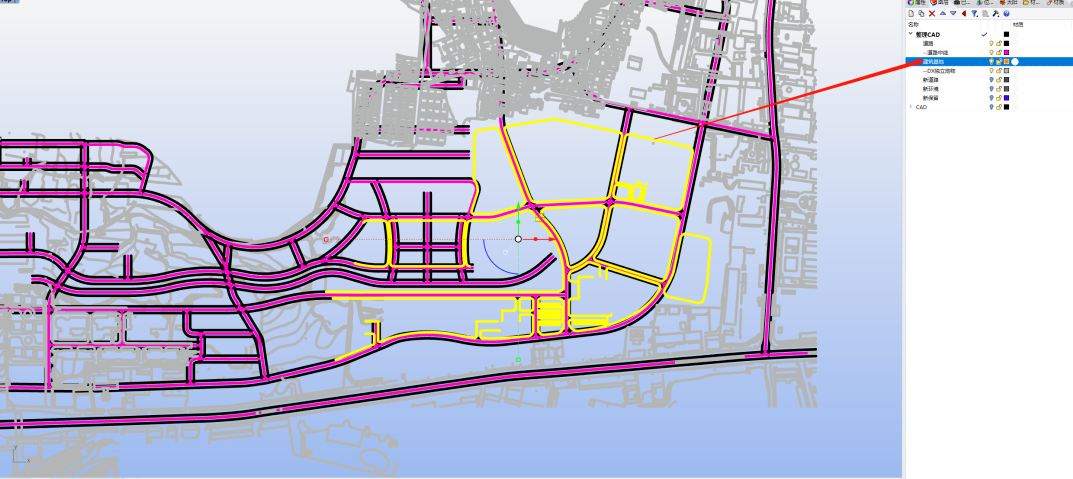

按图层管理图纸图元（场地范围、道路、建筑基地、周边建筑、河流水系、植物、标注等），通过图层隐藏暂时不需要的图纸图元，将显示的图层排列到图层列表上方

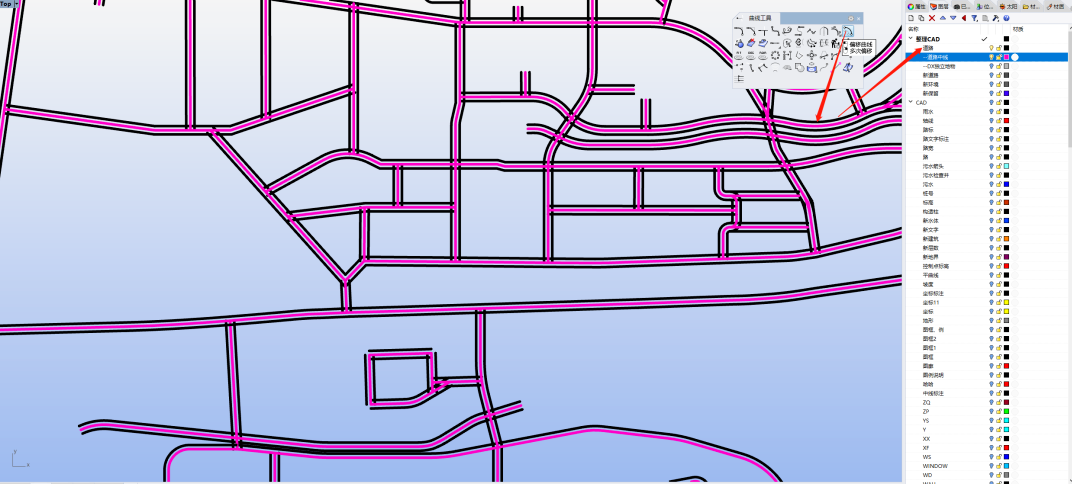

4、管理图层
将建模需要的图纸图元图层进行统一管理，根据场地内容及设计方案进行场地平面完善
5、建模前检查（上面举例图纸过于复杂，下面更换案例进行演示）

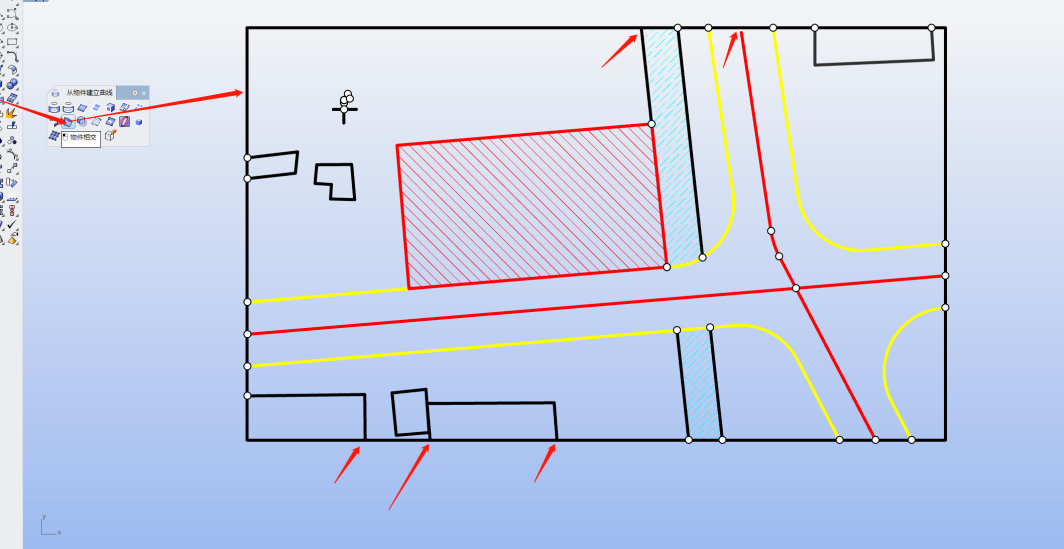

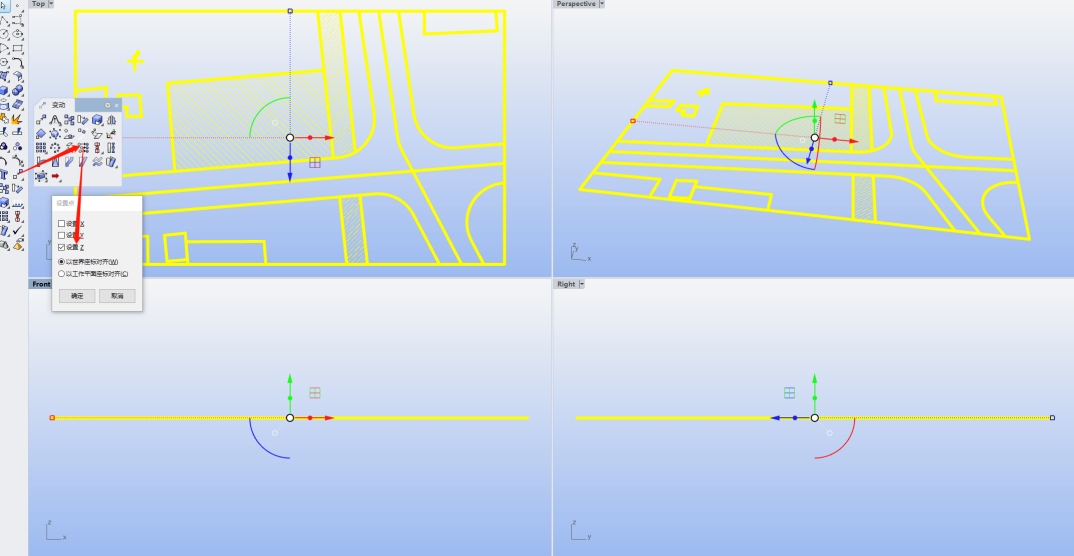

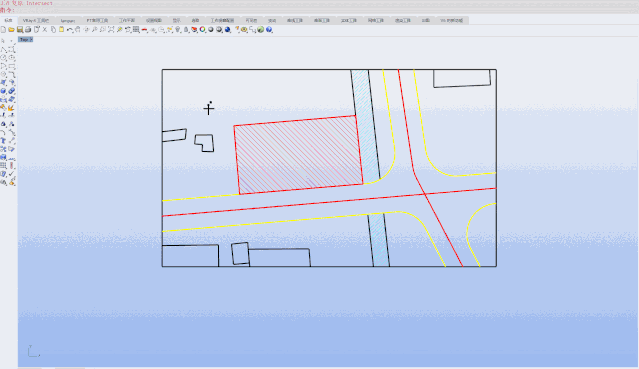

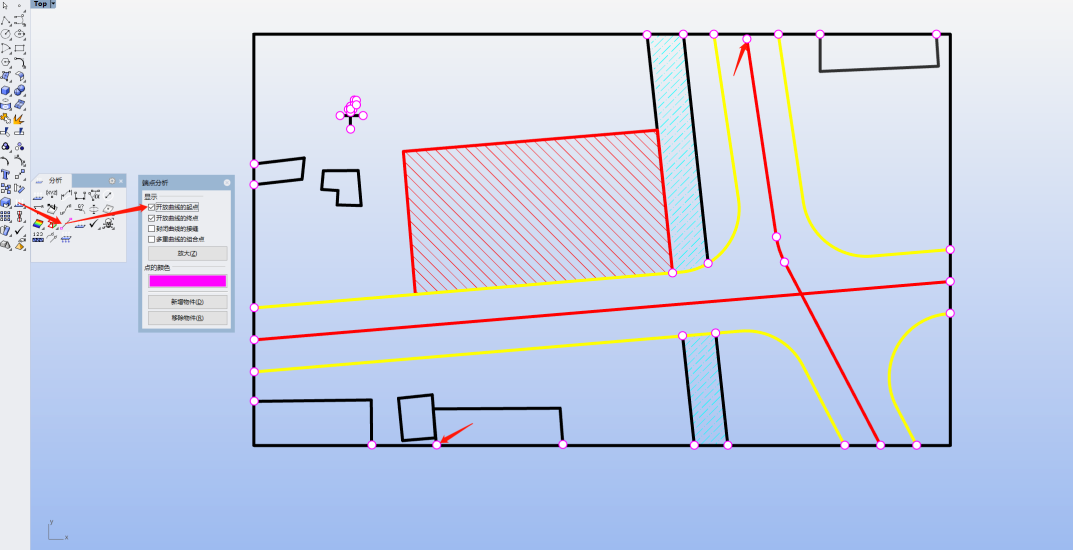

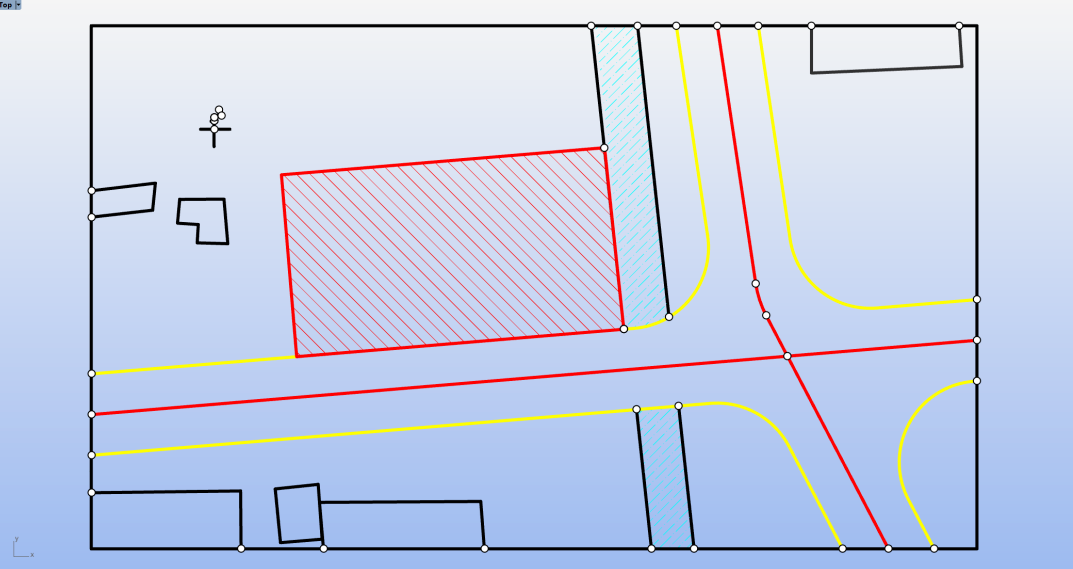

检查相关范围线条是否在同一平面内，如果不在，设置XYZ坐标Z为0；

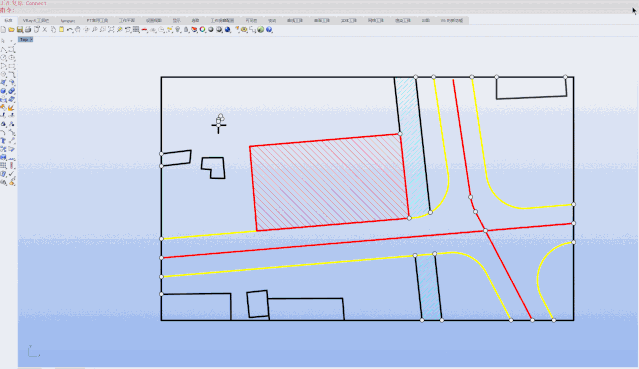

检查相关范围线条是否有缺口（物件交集或显示曲线端点），如果有，延伸曲线保证相交
所有相关范围线条都在同一平面内、都相交

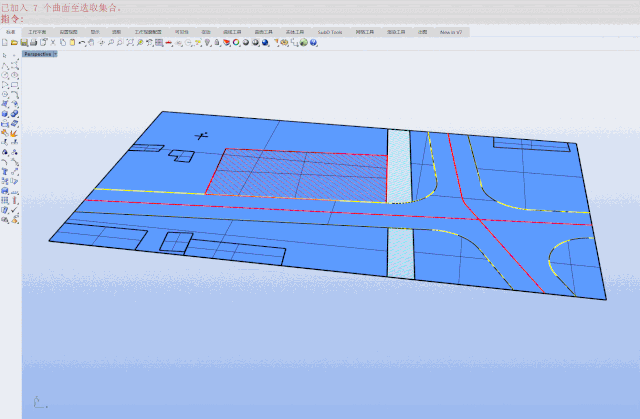

6、封面（曲线布尔运算）或描图

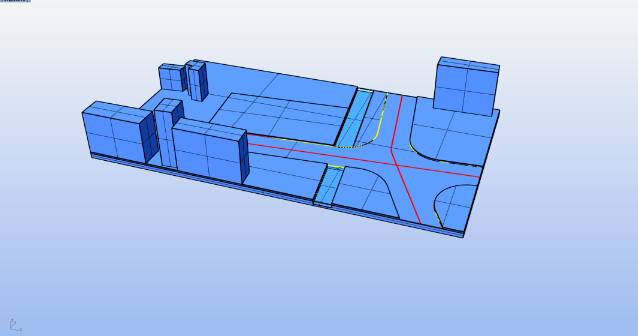

7、场地建模或导出到平面软件完善视觉效果展示
02、通过位图创建场地模型
位图来源：卫星云图、地图图片、航拍照片、手绘总平面图

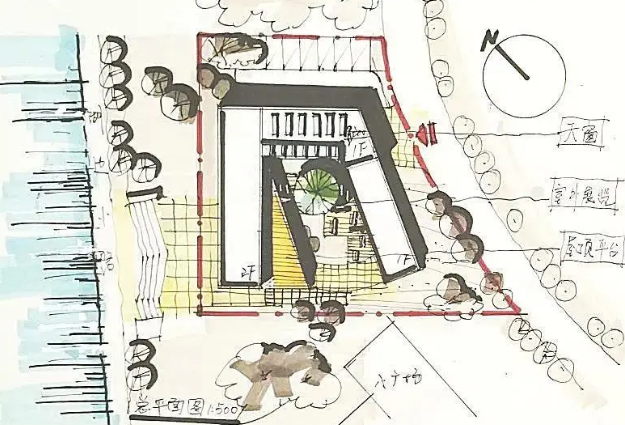

1、将位图总平面图导入Rhino，缩放为实际尺寸大小
2、使用绘制工具描绘总平面图（需保证在同一平面内且范围线条完全相交）
3、图层管理（场地范围、道路、基地、周边建筑等），根据设计方案进行场地总平完善
4、封面
5、场地建模,或导出到平面软件完善视觉效果展示,或导出CAD完善图纸
03、（翻模1）通过CAD图纸创建建筑模型
通过CAD平面图、立面图、平面剖、立面剖创建建筑模型

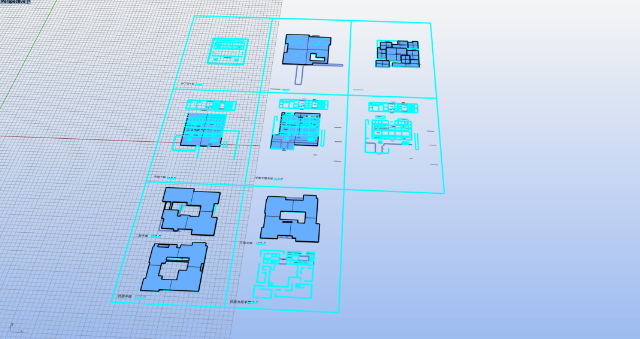

1、使用Rhino打开CAD文件(注意CAD文件的单位，CAD中图纸不要离原点过远，CAD文件图层管理逻辑清晰)
2、初步整理CAD图纸
显示所有图层、显示所有物件、炸开图块（如果有）、删除多余物件（如果有）
3、进一步整理CAD图纸
按图层管理图纸图元（室外墙体、室内楼板、室内墙体、柱子、楼梯、植物、标注等），通过图层隐藏暂时不需要的图纸图元，将显示的图层排列到图层列表上方
4、检查范围线条是否在同一平面内，如果不在，设置XYZ坐标Z为0
5、检查范围线条是否有缺口（物件交集或显示曲线端点），如果有，延伸曲线保证相交

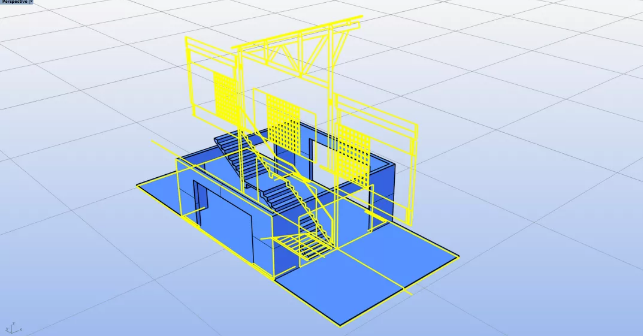

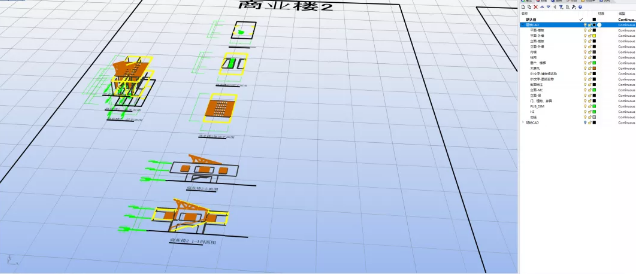

6、对齐立面、平面（利用好轴网、柱网、标高、标注等）
7、封面或描图

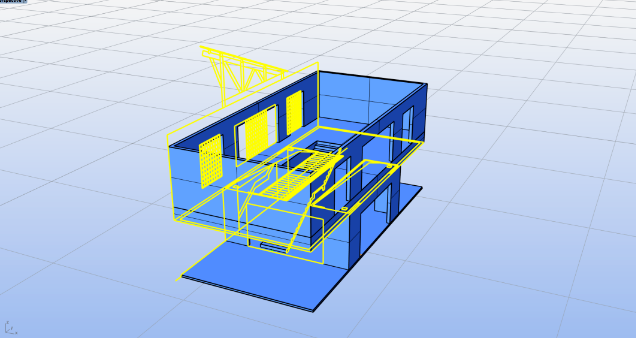

8、建筑建模

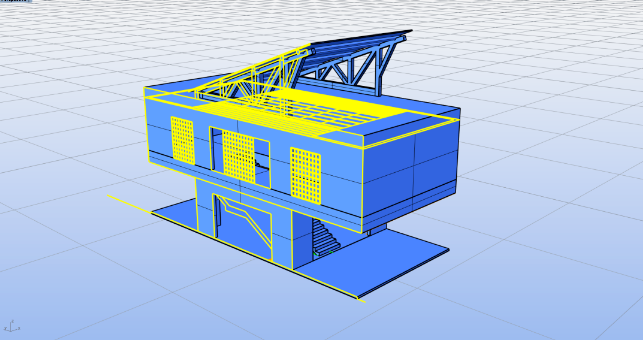

9、完善建筑细节
04、（翻模2）通过CAD图纸创建建筑模型
通过CAD平面图创建建筑模型

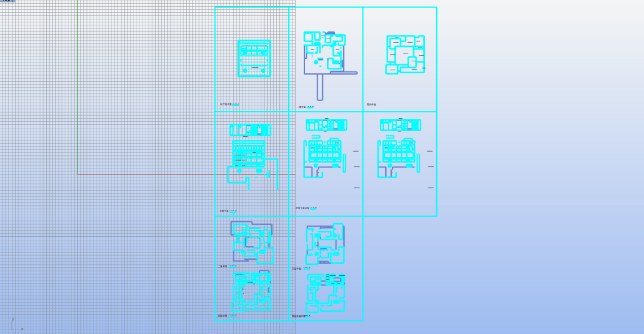

1、使用Rhino打开CAD文件(注意CAD文件的单位，CAD中图纸不要离原点过远，CAD文件图层管理逻辑清晰)
2、初步整理CAD图纸
显示所有图层、显示所有物件、炸开图块（如果有）、删除多余物件（如果有）
3、进一步整理CAD图纸
按图层管理图纸图元（室外墙体、室内楼板、室内墙体、柱子、楼梯、植物、标注等），通过图层隐藏暂时不需要的图纸图元，将显示的图层排列到图层列表上方
4、检查范围线条是否在同一平面内，如果不在，设置XYZ坐标Z为0
5、检查范围线条是否有缺口（物件交集或显示曲线端点），如果有，延伸曲线保证相交
6、封面或描图

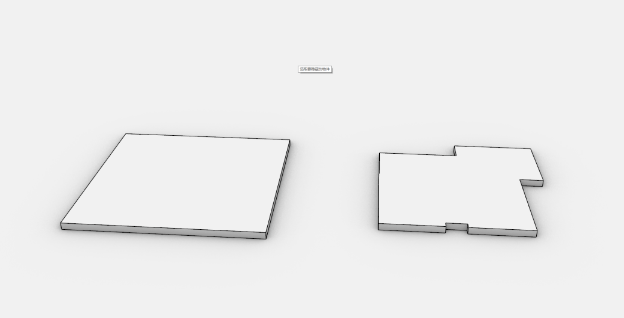

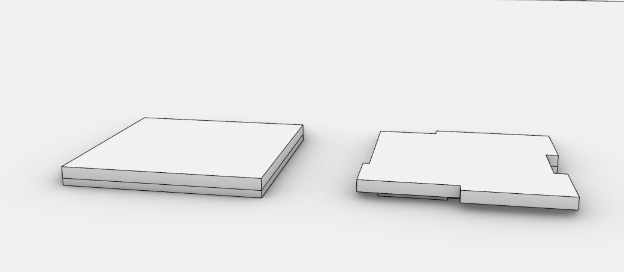

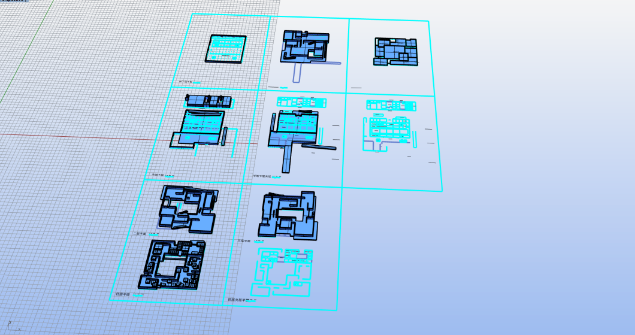

7、建各层模型

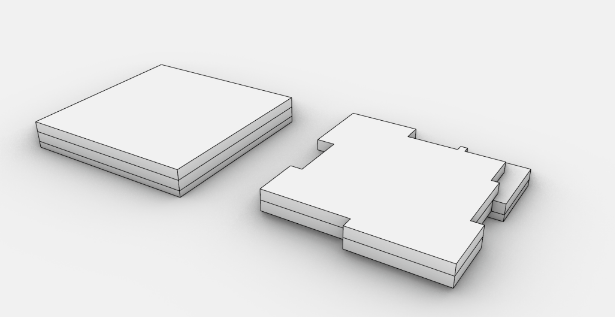

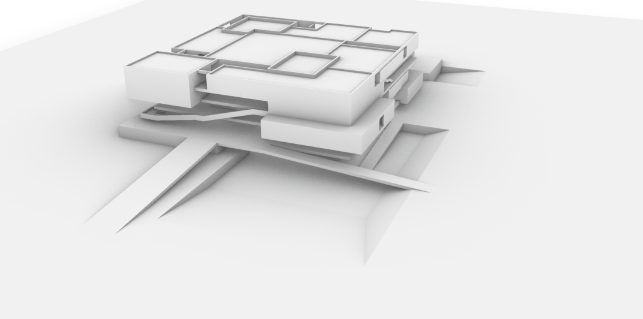

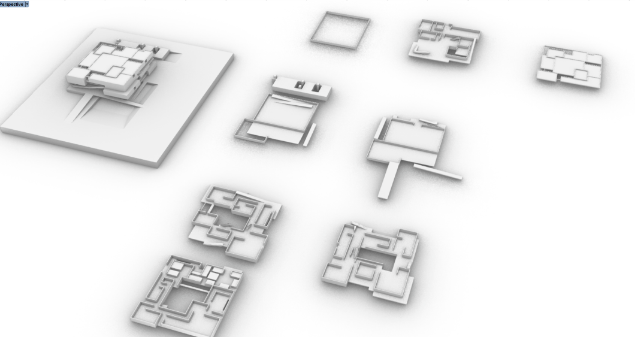

8、建筑组装对齐（利用好中庭、楼梯间等）
05、（设计1）根据方案手绘创建建筑模型
1、设计分析（场地分析、功能分析、流线分析、体块分析、造型概念意向）（手绘草图）、方案设计（手绘草图）（可结合软件找形）

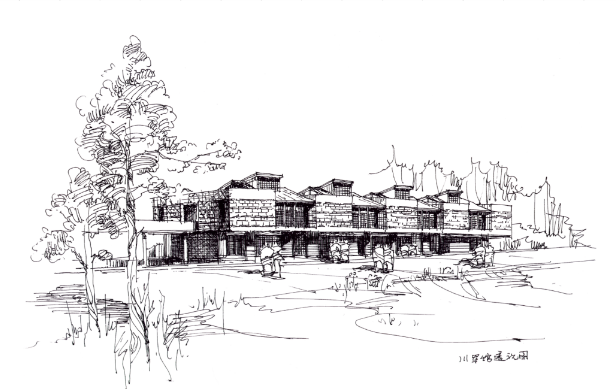

2、设计方案手绘效果图（或根据照片模仿建模）
3、造型观察、建模分析（体块、曲面）

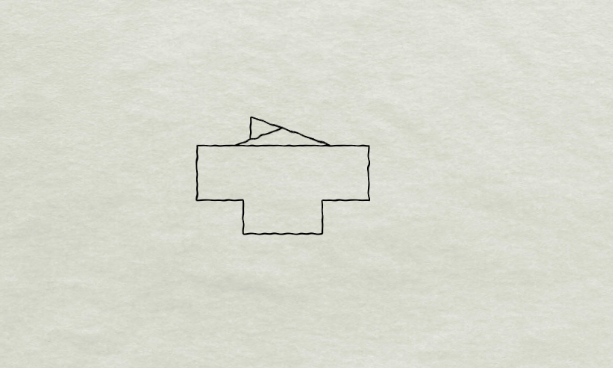

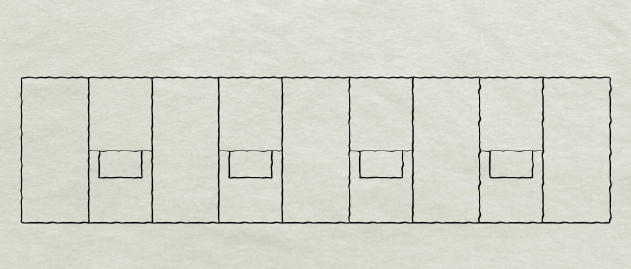

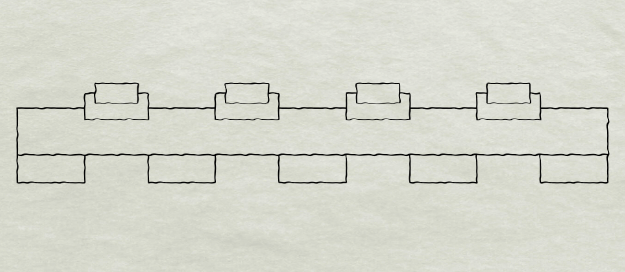

4、根据建模需要绘制相关平面、立面、剖面草图
5、草图导入Rhino，设置为实际尺寸大小（两点定位）

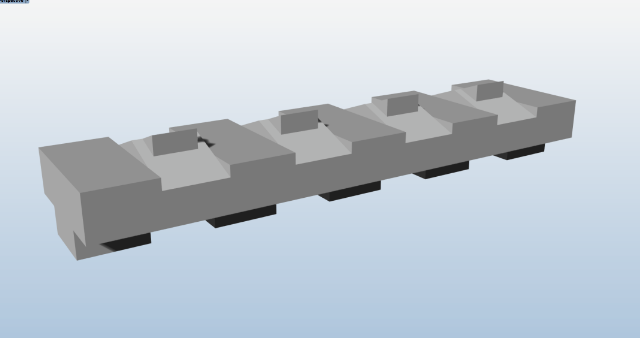

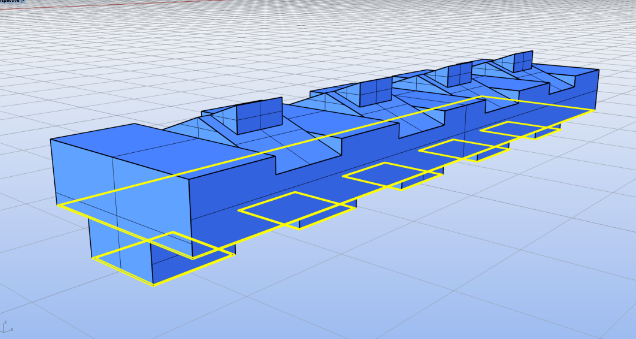

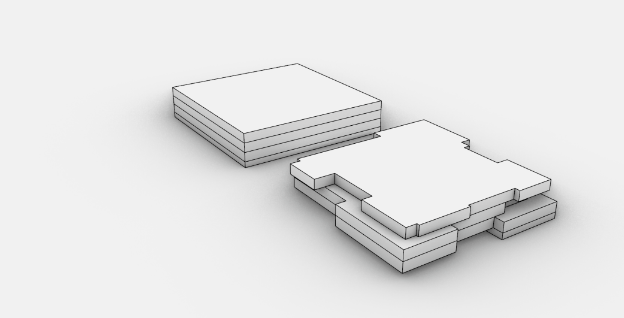

6、Rhino创建基本体块或曲面造型
7、建筑完善（各层平面、室外墙体、室内楼板、室内墙体等）
8、细节完善（门、窗、楼梯等）

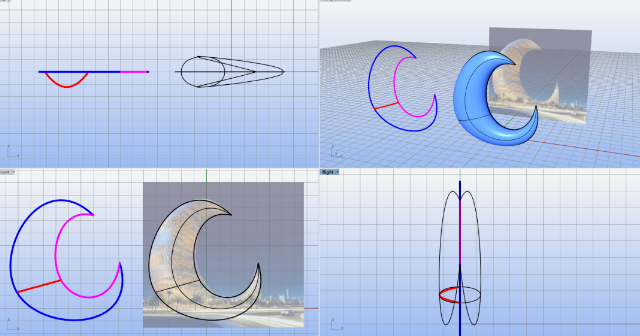

06、（设计2）根据设计概念软件找形
1、设计分析（场地分析、功能分析、流线分析、体块分析、造型概念意向）（手绘草图）、方案设计（手绘草图）（可结合软件找形）

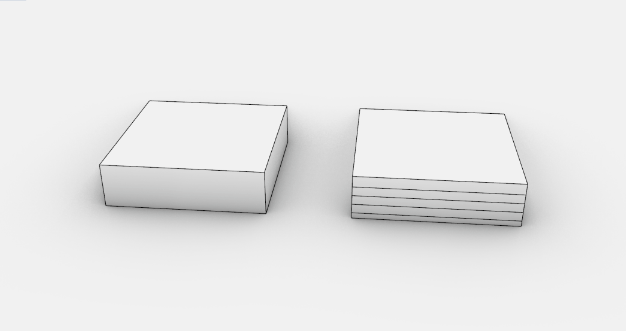

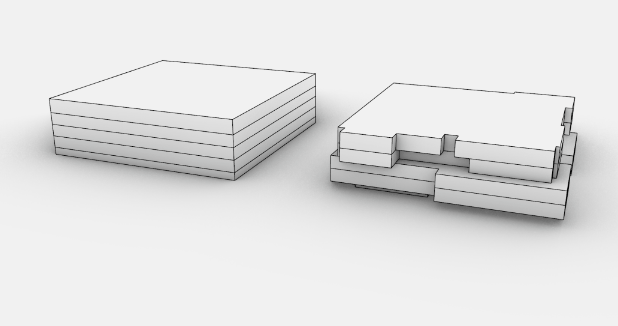

2、Rhino创建基本体块

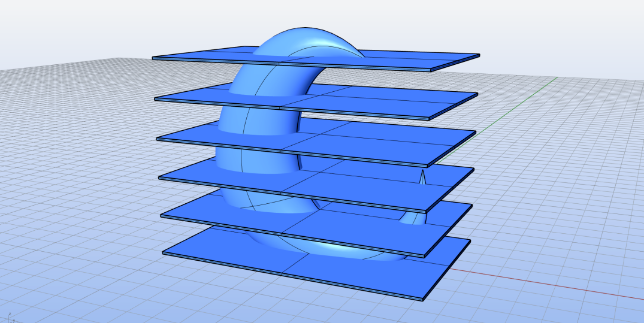

3、建筑完善（各层平面、室外墙体、室内楼板、室内墙体等）
4、细节完善（门、窗、楼梯等）
07、（设计3）根据造型意向创建建筑模型
1、设计分析（场地分析、功能分析、流线分析、体块分析、造型概念意向）（手绘草图）、方案设计（手绘草图）（可结合软件找形）

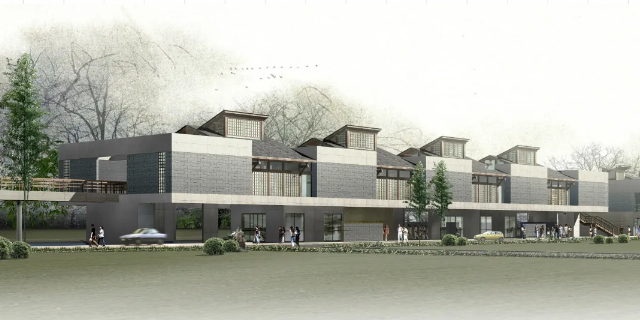

2、设计方案手绘效果图（或根据照片模仿建模）

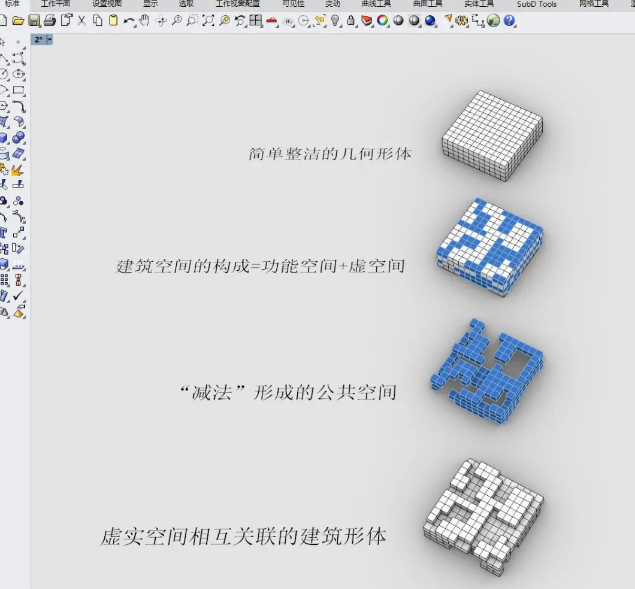

3、造型观察、建模分析（体块、曲面）
4、根据建模需要绘制相关平面、立面、剖面草图
5、草图导入Rhino，设置为实际尺寸大小（两点定位）

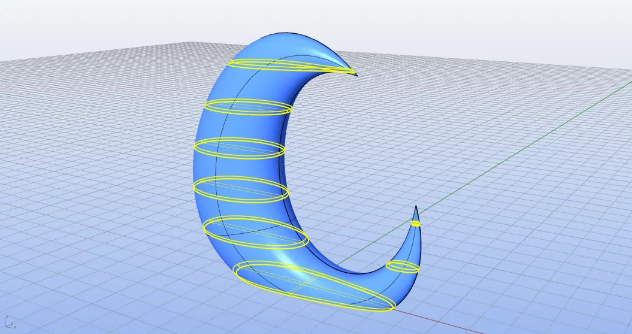

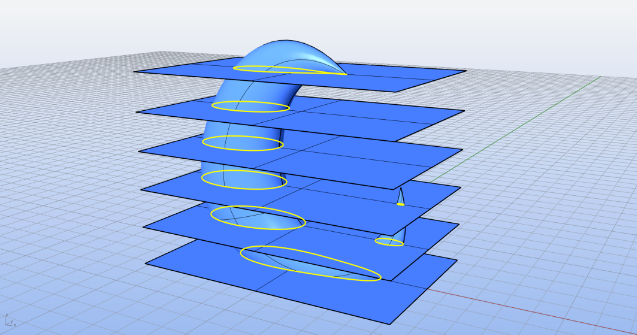

6、Rhino创建基本体块或曲面造型

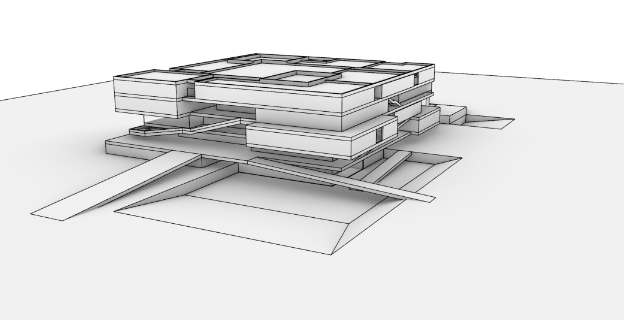

7、建筑完善（各层平面、室外墙体、室内楼板、室内墙体等）
8、细节完善（门、窗、楼梯等）
