    创建轴网文件

    和Autodesk的系列文件不同，Bentley是一套分项功能独立，但系统完整的体系，对文件的处理方式有自己的逻辑体系。Bentley建模时，先创建轴网文件，再被“参考”进其他建模文件中，这样做看似太麻烦，但好处在于：

        1、元素颗粒化，这样可以做大限度重复利用元素，可以由多个模型使用一套轴网，这样可大大提高工作效率，也避免使用一套轴网的模型重新绘制时的

        2、逻辑清晰，便于大型项目的信息共享、管理、以及分析等等。

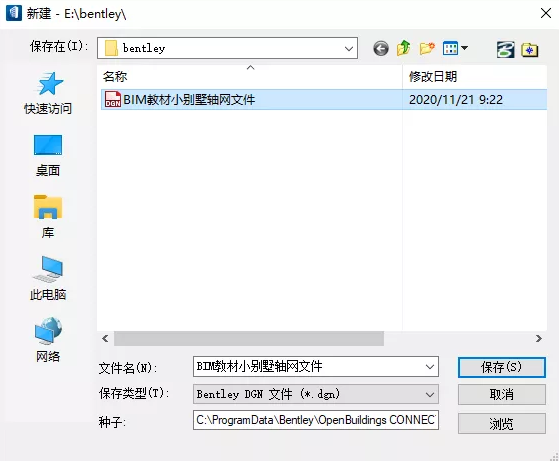

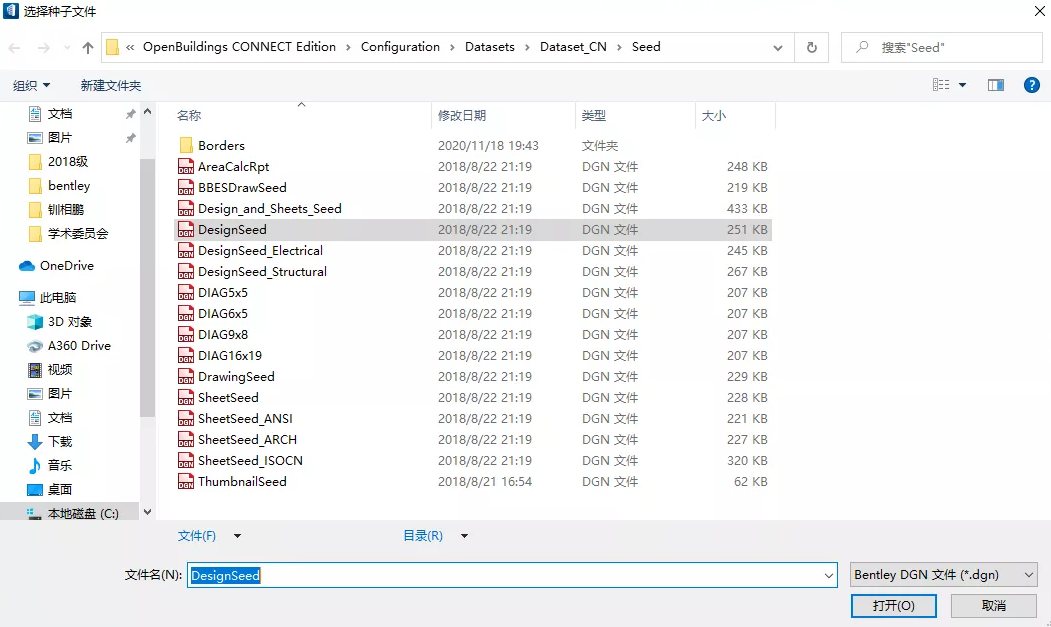

    1、选择合适的种子，新建文件

    不同于autodesk系列的各种文件有不同的扩展名，甚至同一后缀，不同的版本软件还不一定打得开，Bentley的文件名后缀是dgn不管是种子文件还是模型文件，而且其软件也可以打开。

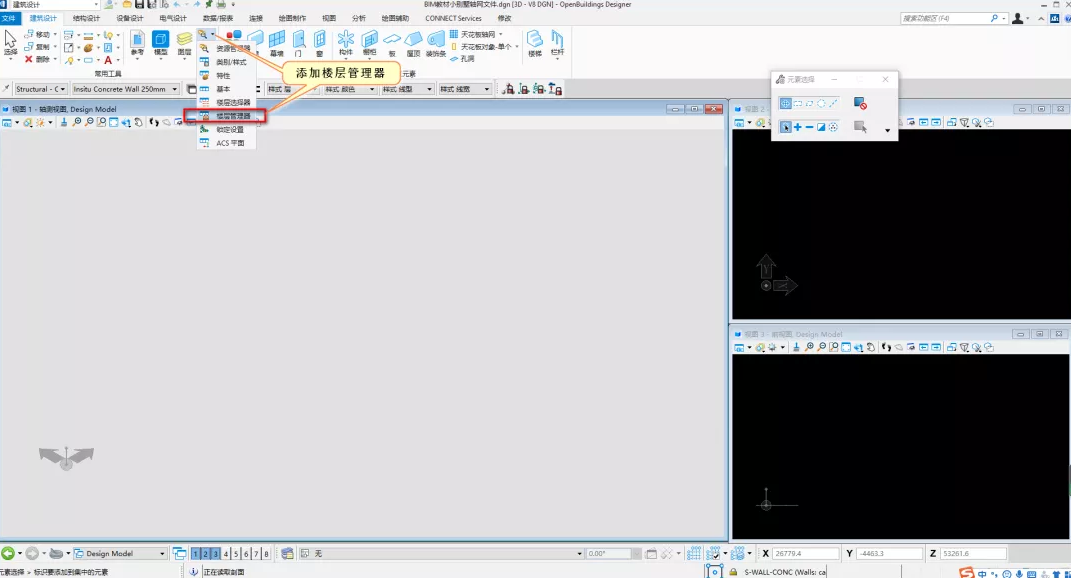

    2、添加楼层管理器

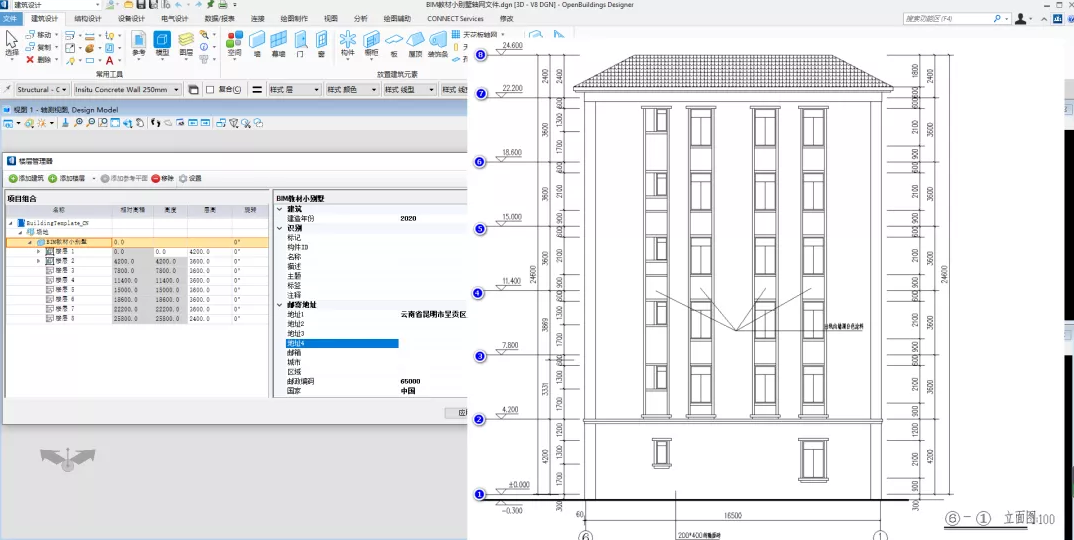

    根据图纸设定楼层高度：

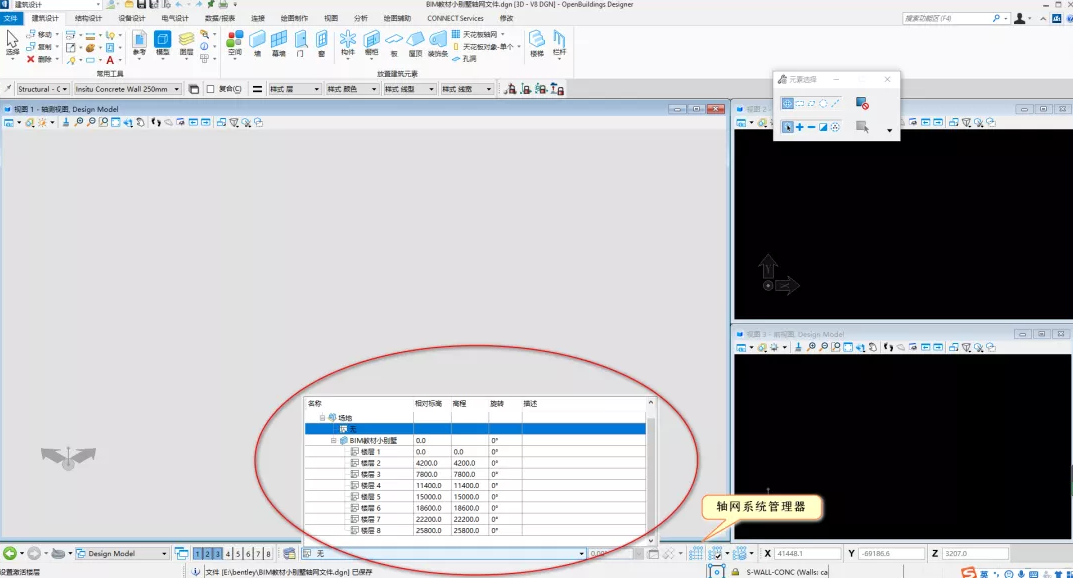

    设置完成后点击楼层选择器可以看到，楼层设置完成：

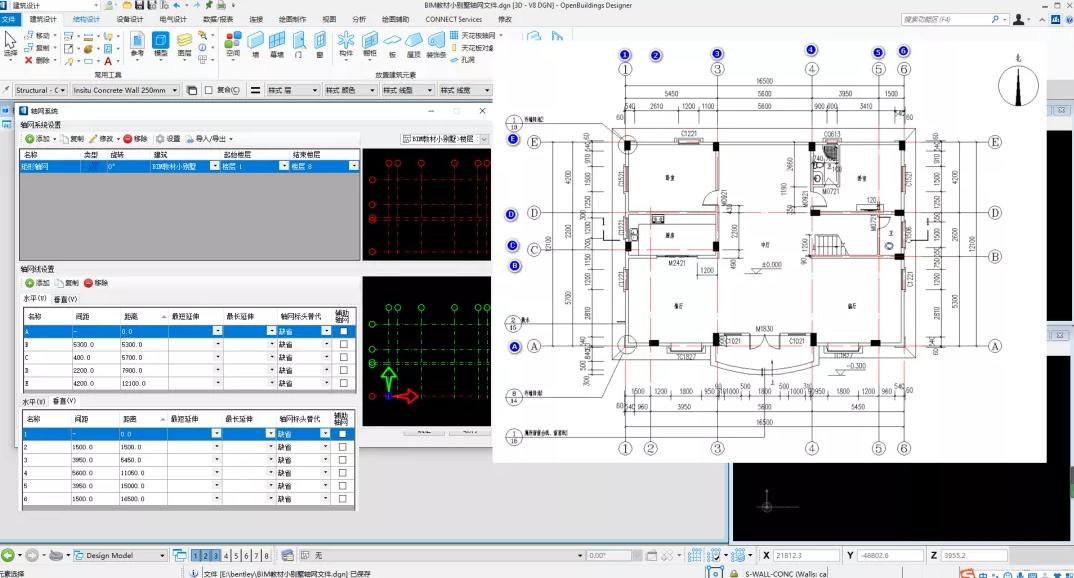

    3、点击轴网系统管理器，根据楼层平面图设置轴网

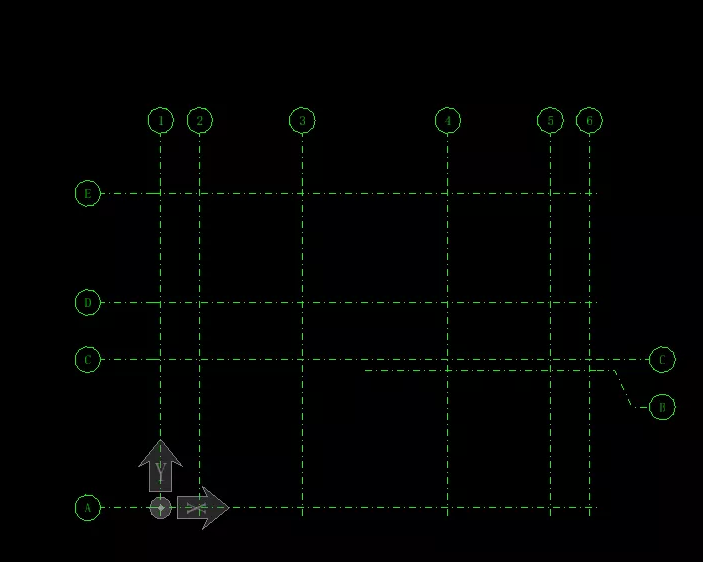

    轴网细部图：
