cad里怎么标注尺寸？怎么给三维图形（轴测图）标注尺寸
标注要点：给轴测图标注尺寸就是UCS坐标的灵活应用，简单的说给那个面标注尺寸就把UCS坐标的XY轴定在那个面。

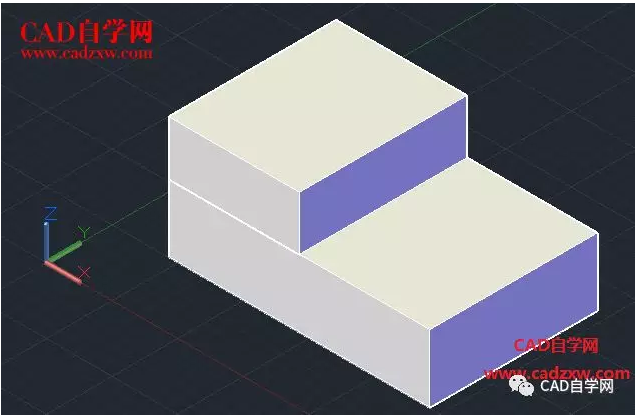

如图，我们随便画一个三维图形。

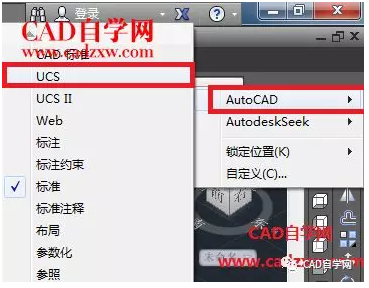

调出UCS工具栏，如图。

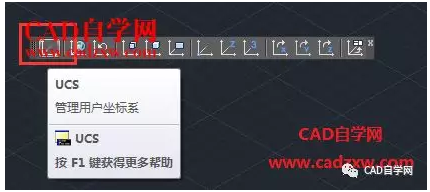

点击管理用户坐标系图标，如图。

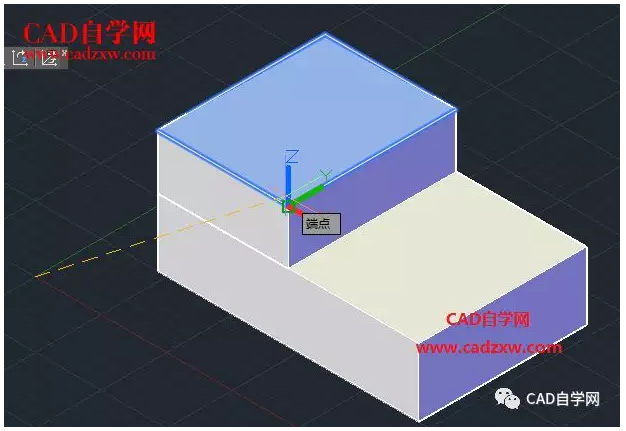

指定UCS坐标系原点，如图。

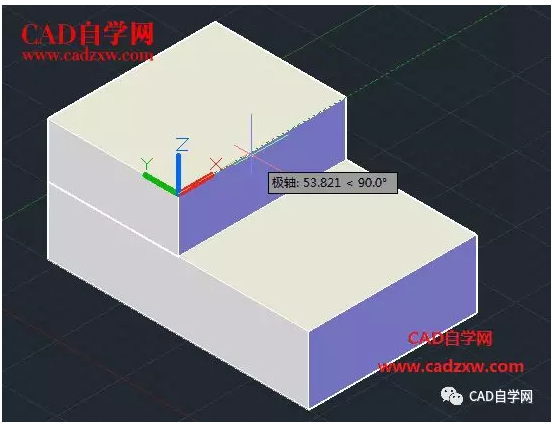

指定X轴上的点，如图。

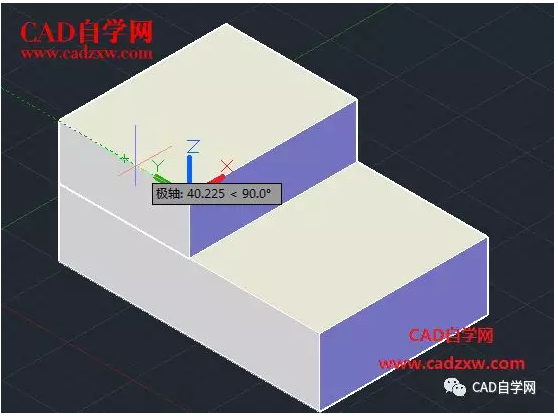

指定XY平面上的点，如图。

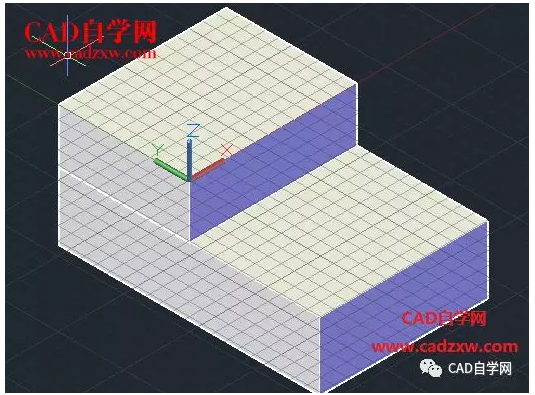

如图，已经将XY坐标设置在了三维图形的上表面。

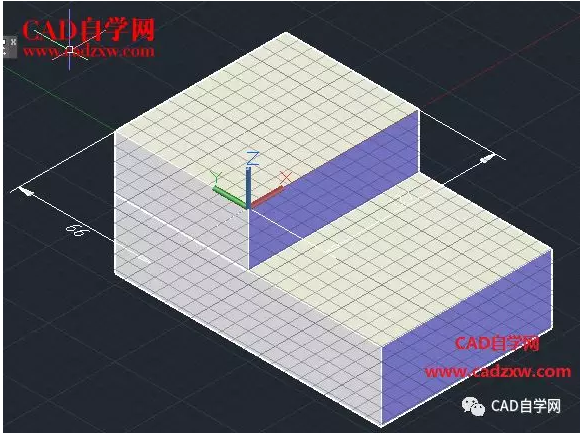

接下来标注XY轴所在平面的尺寸即可，标注方法同二维图形一样。
其他尺寸的标注同上，需要在那个平面标注就把XY坐标设置在那个平面。
