cad怎么生成三视图？CAD三视图还可以这样出，这种方法你用过？
正文：

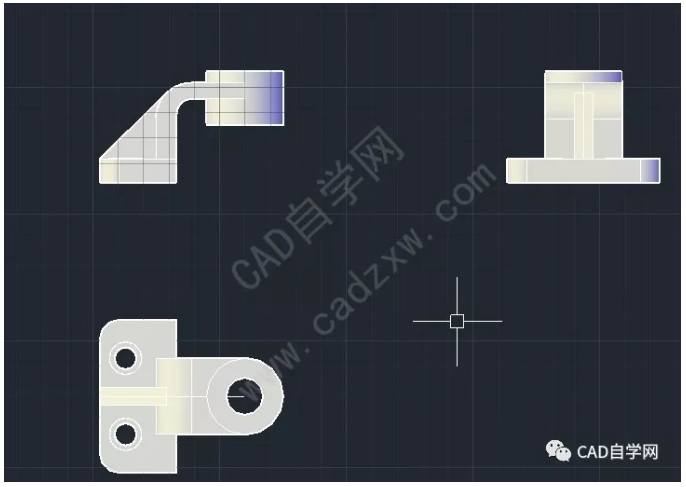

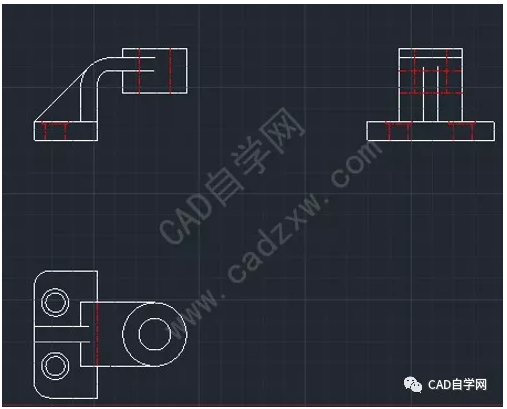

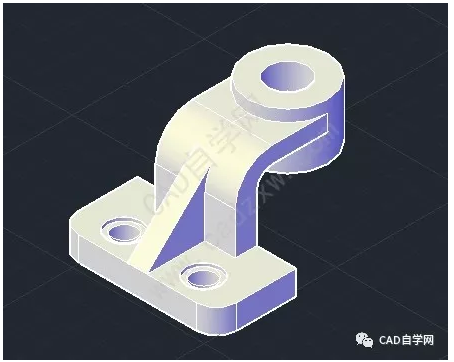

将上图变成下图：
有人看到这里肯定就安耐不住了，啊，谁还用AutoCAD出工程图啊，我们都用SW/PROE/UG等等。。。不好意思，这里讲的就是AutoCAD，让你失望了，我们继续！
步骤：

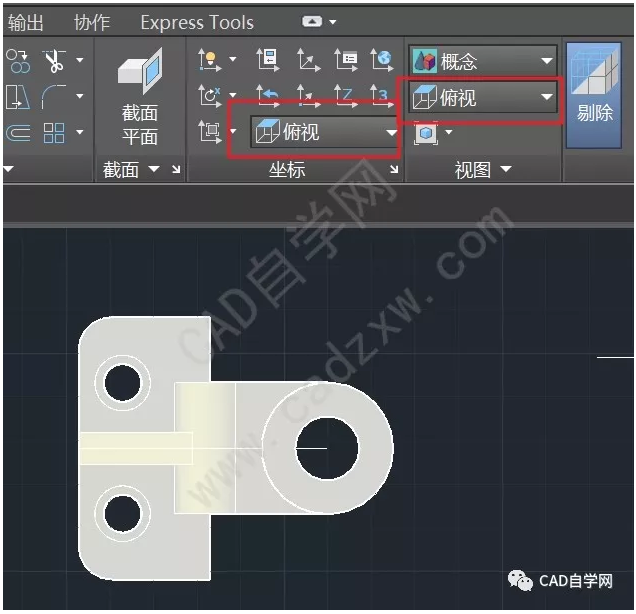

1、将视图切换至俯视图；

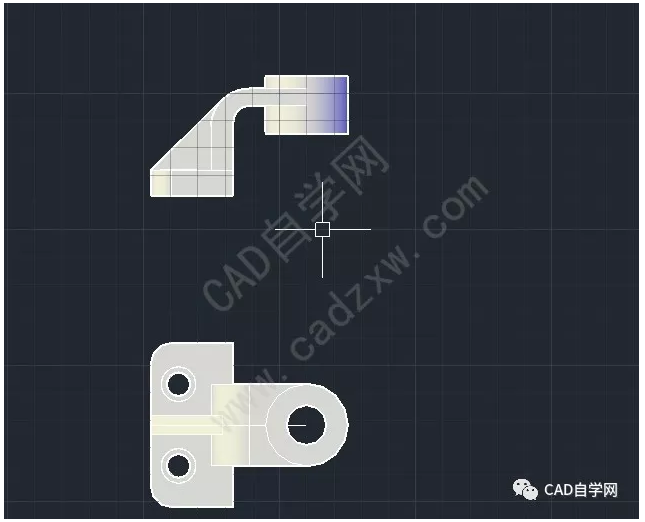

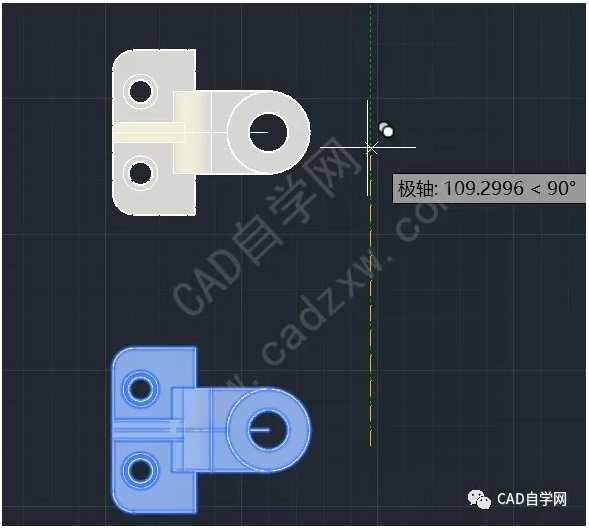

2、co复制一份俯视图作为前视图；
3、利用rotate3d命令将刚刚复制的视图绕X轴旋转-90度；
注：为什么旋转-90度，遵循右手法则，不懂的，大家自行弥补知识。

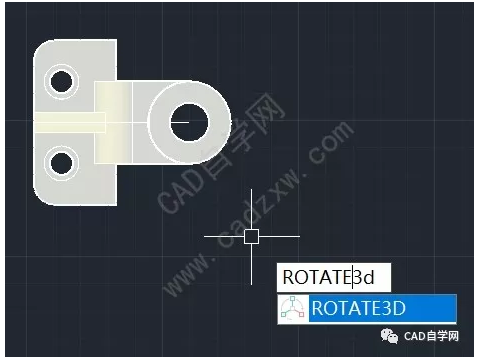

输入rotate3d回车；

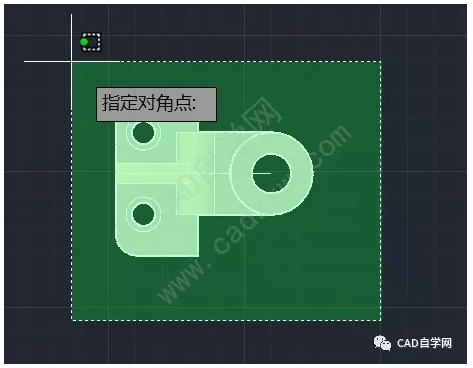

选择对象；

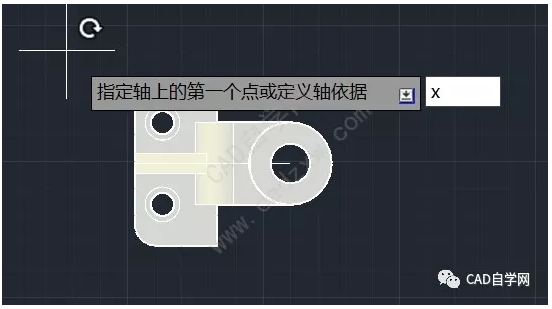

输入x回车；

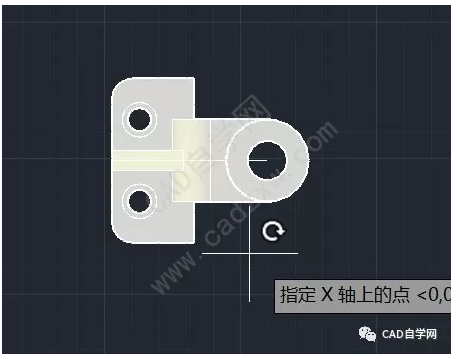

任意指定X轴上的一点；

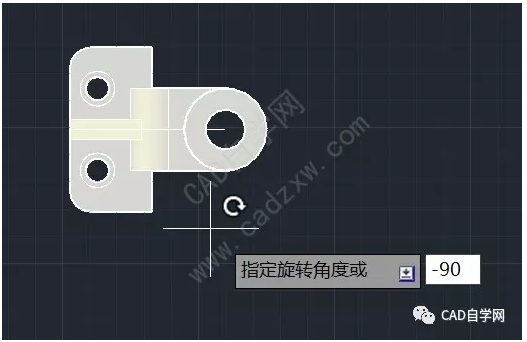

输入-90回车；

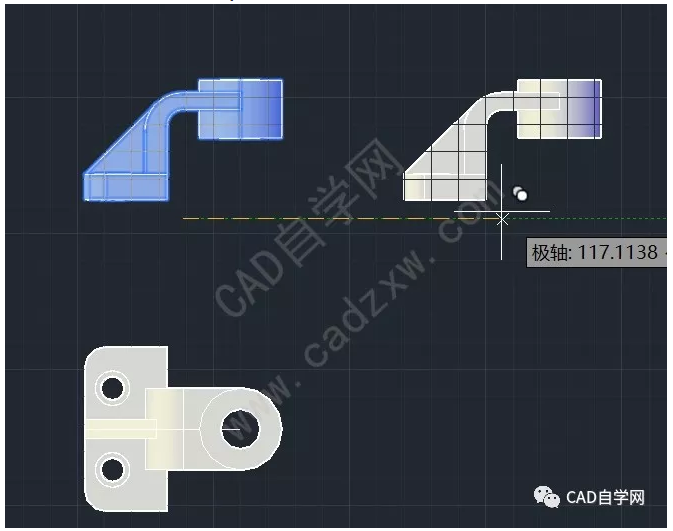

4、同理，复制一份左视图，绕y轴旋转90度；

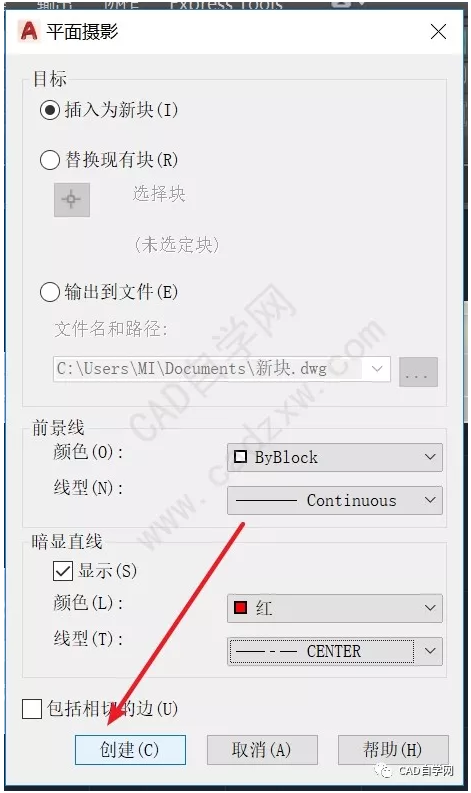

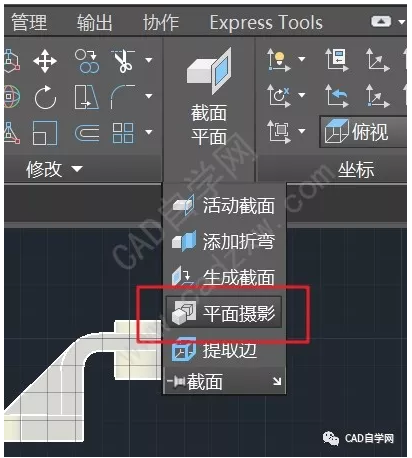

5、选择平面摄影工具；
设置后点创建；

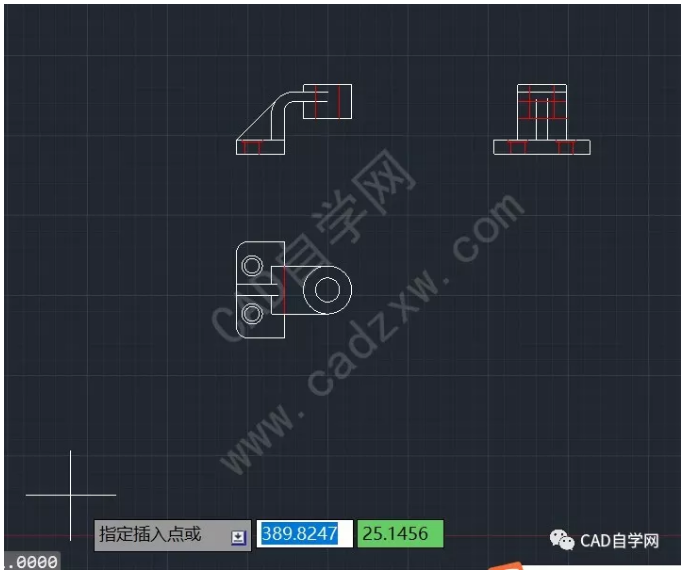

指定插入点；
三次回车；

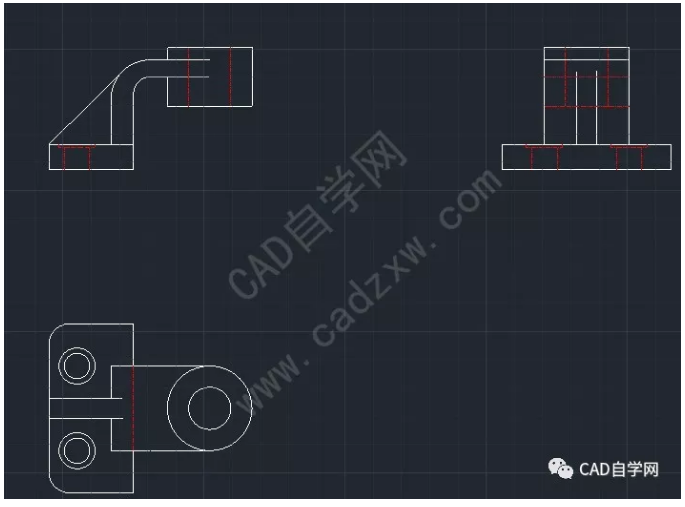

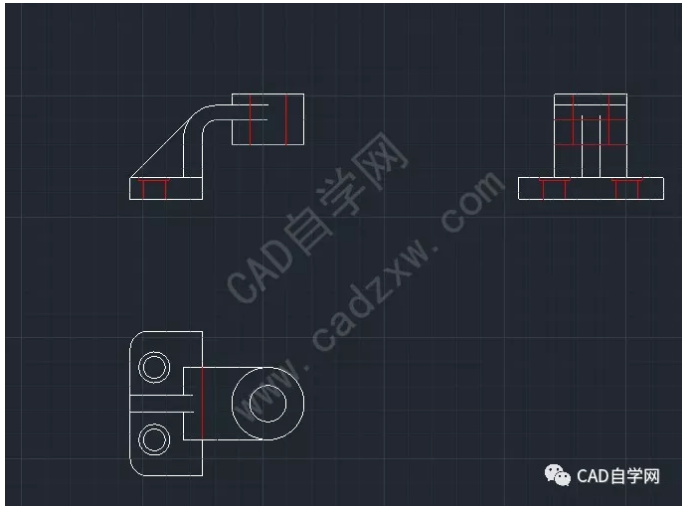

精细修改后如图，比如更改线型比例。
END
