文|CAD自学网，作者：黑米。

    这是一张以米为单位绘制的道路平面图，如果我们需要将它套入同坐标系下以毫米为单位绘制的另一张平面图中，该如何处理？（实际设计中，道路图纸大多以米为单位设计，而景观图纸多数以毫米为单位绘制）这就需要我们将CAD图纸不改变坐标位置的情况下进行放大缩小（米制单位画图改成毫米不改变坐标）。

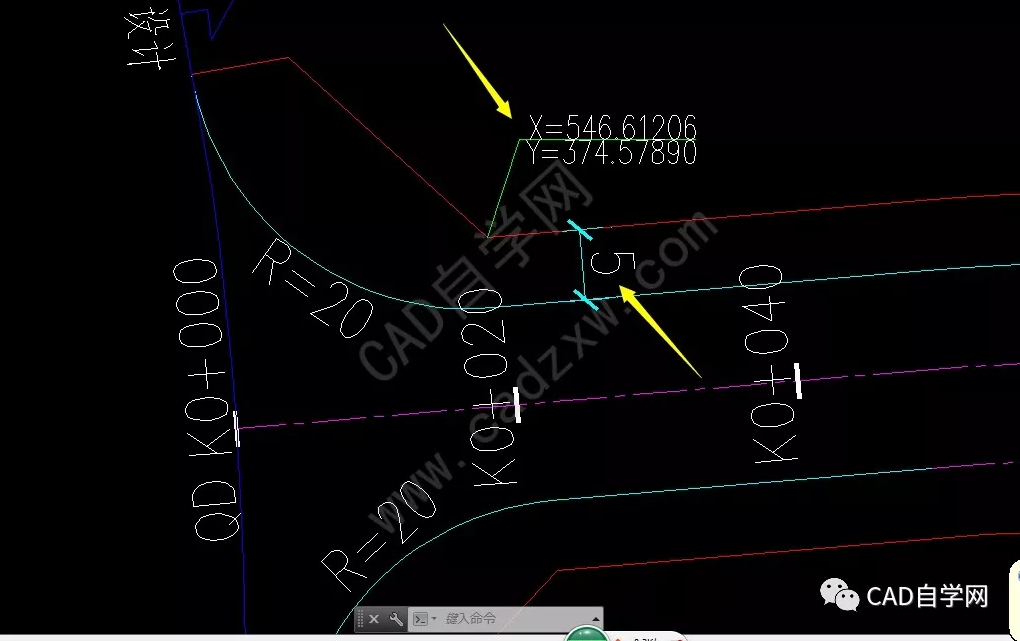

    1.未调整前的坐标点位置，以及人行道宽度。

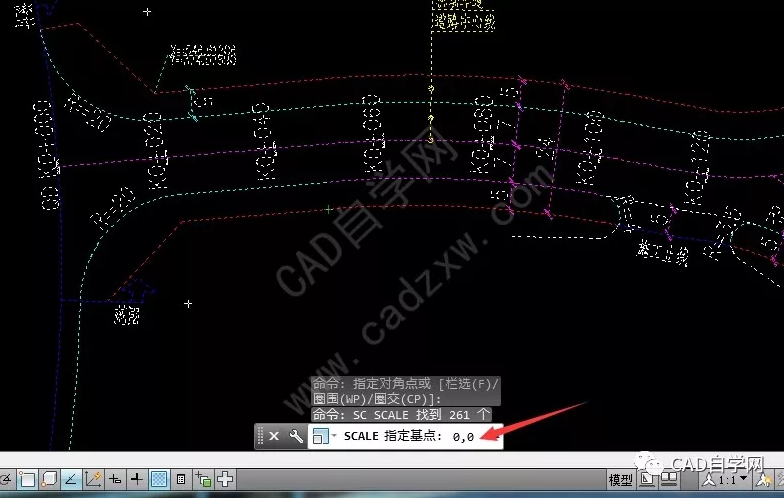

    2.输入SC（放大缩小快捷命令），选择整个平面图；指定基点输入0,0（注意逗号隔开）按回车键确认。

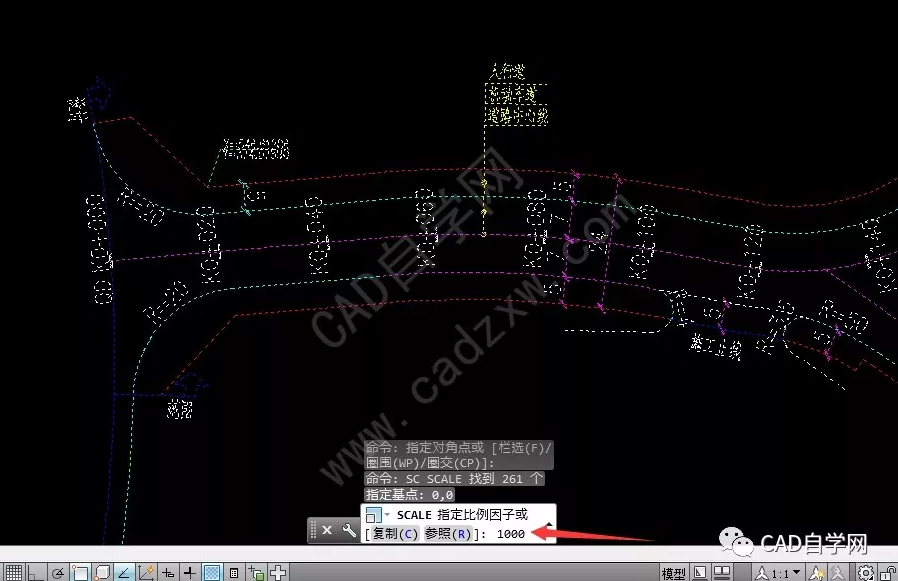

    3.输入放大比例1000，按回车键确认。

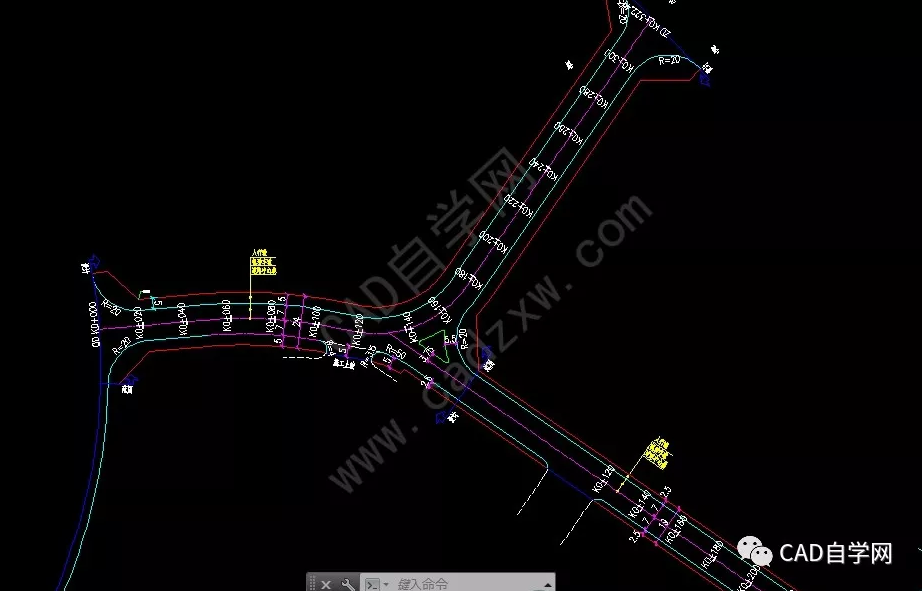

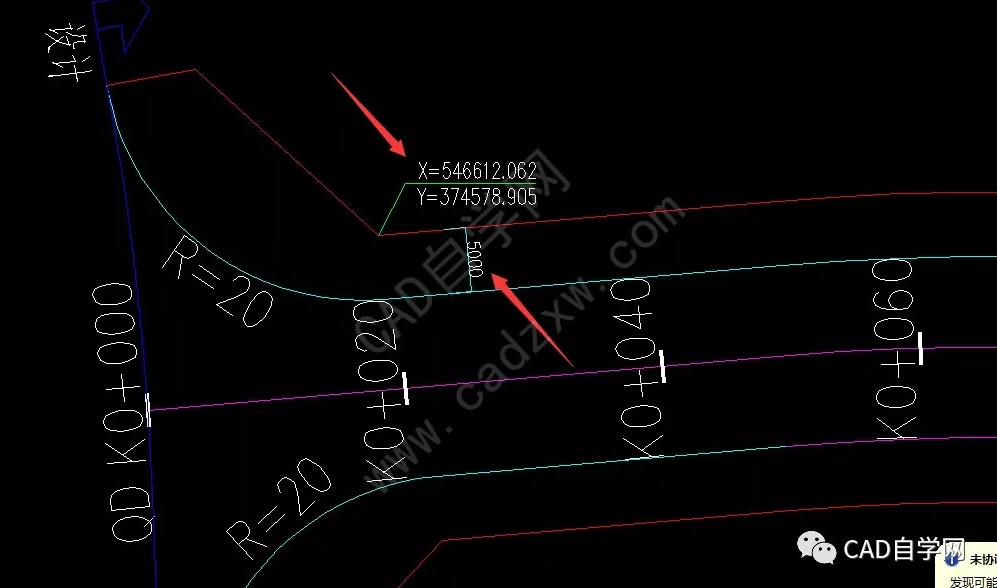

    4.最终图纸单位变成了毫米，但坐标位置并未发生变化。

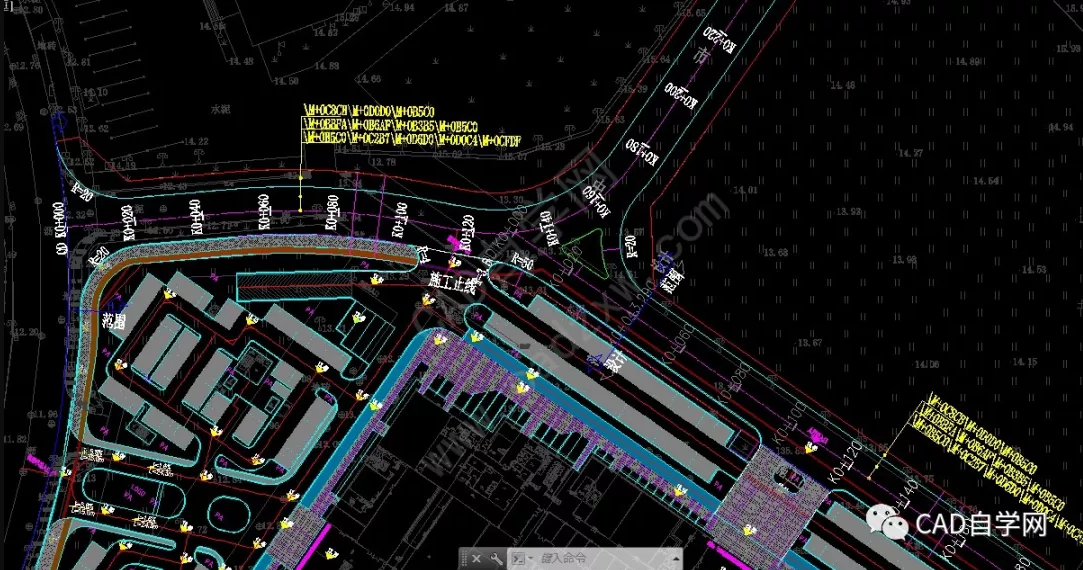

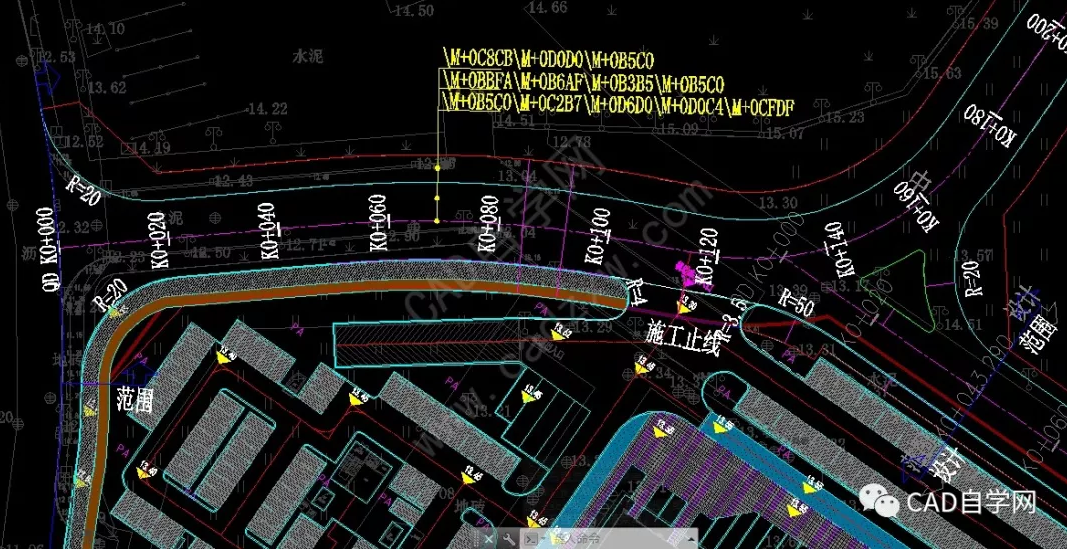

    5.全选调整后的图纸复制，在道路平面图中使用“粘贴到原坐标”，米制单位绘制的道路平面图就在不改变坐标位置的情况下导入到了毫米单位绘制的平面图当中。

    同理，如果要将毫米单位绘制的图纸导入米制单位中也可以使用这样的方法。

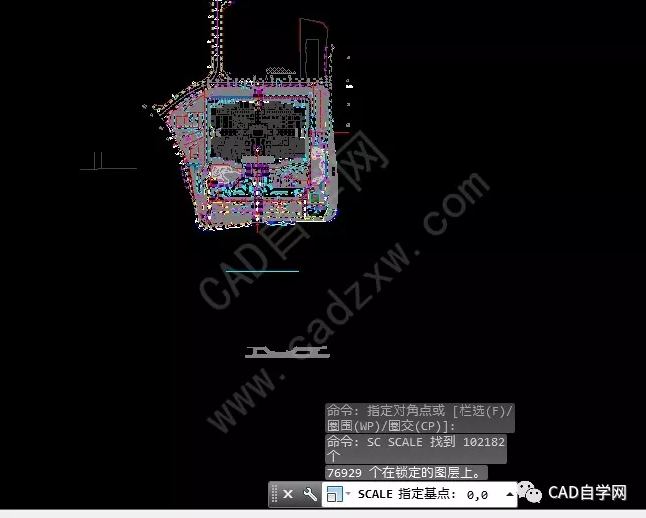

    1.打开用毫米绘制的CAD图纸，输入SC（放大缩小快捷命令），选择整个平面图；指定基点输入0,0（注意逗号隔开）按回车键确认。

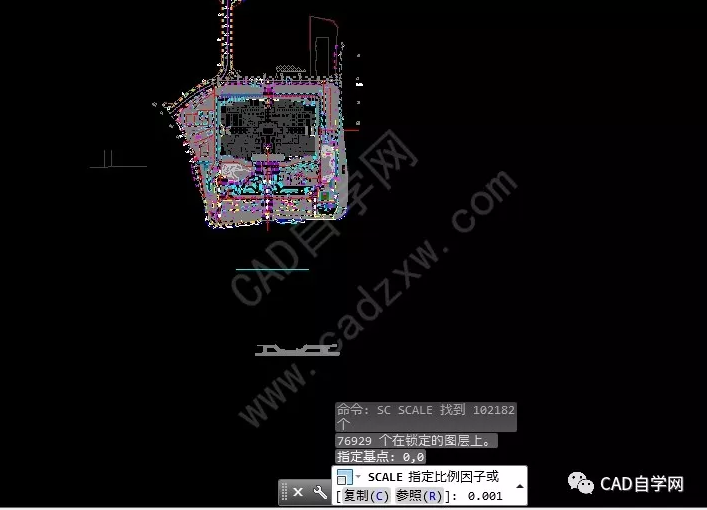

    2.输入比例因子：0.001，确认。

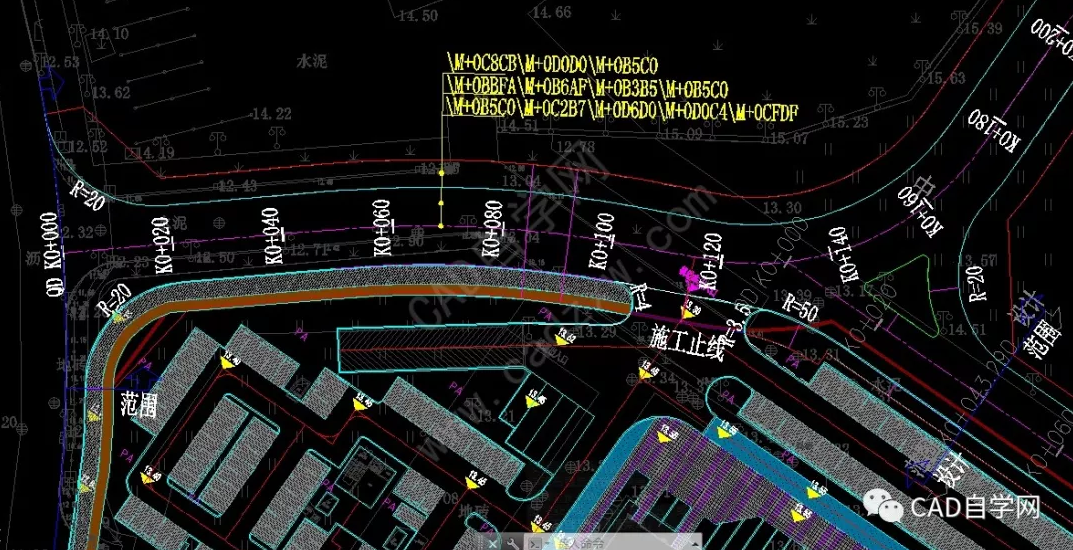

    3.全选调整单位后的图纸并复制，然后在米制单位图纸中用粘贴到原坐标命令进行粘贴，这样用毫米绘制的图纸就严丝合缝的套入了用单位米绘制的图纸当中。
