如何借助三种软件的优点，快速创建基建模型？

    Revit在解决三维空间方面存在先天的不足，不能独立提供路桥隧建模的解决方案。但是Dynamo的出现，为我们桥隧建模打开一个思路。

    Dynamo是一个基于Revit的可视化编程工具，通过定义程序流程，探索参数化自动化建模，结合civil3d大大促进了BIM在路桥隧方面的推广应用。

    基于Civil3D+Revit+Dynamo的工作模式，对建模流程如下介绍：

    01、利用Civil3D获取道路设计中心线数据

    隧道主体结构主要围绕路线设计中心线进行生成，而路线设计中心线一般为空间曲线，我们需要获取图纸上有关于路线的要素表，进行平竖曲线的设计

    1.1平面曲线的绘制

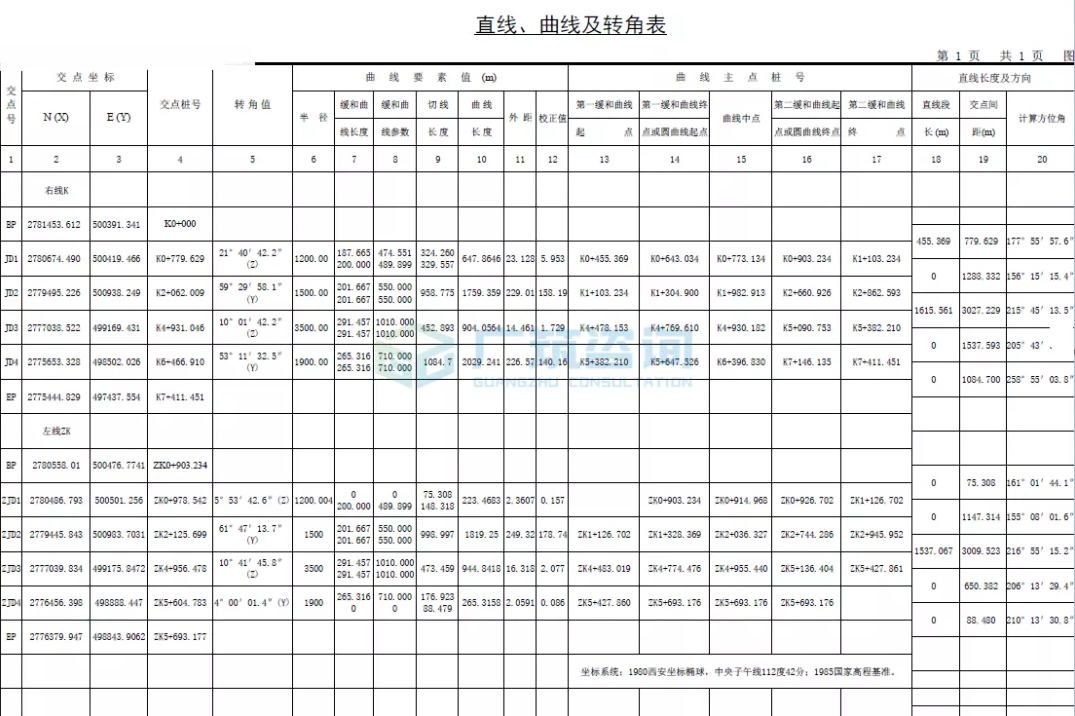

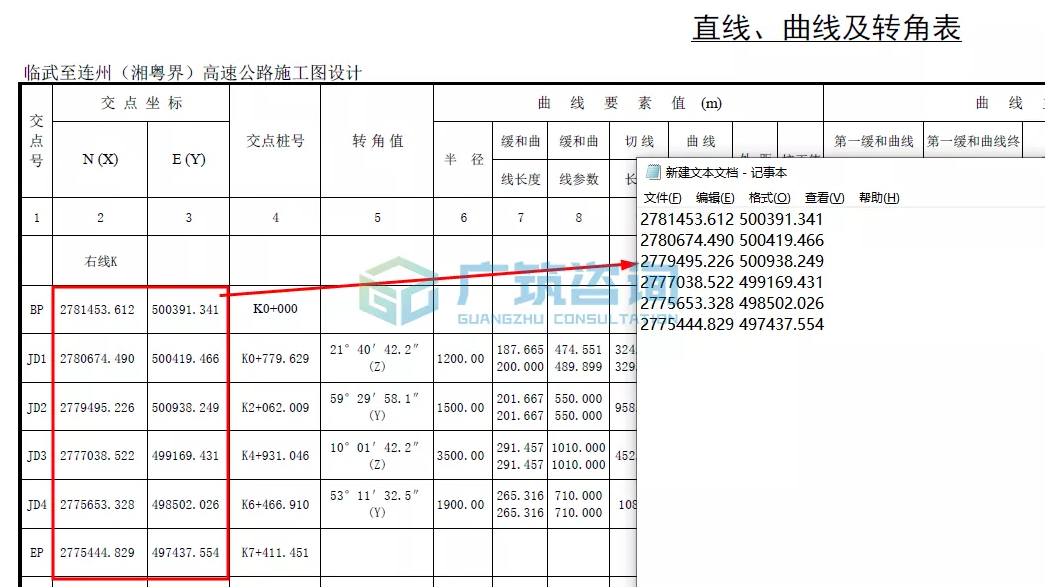

    从平面曲线表里获取交点坐标数据，创建一个txt文档输入交点坐标信息

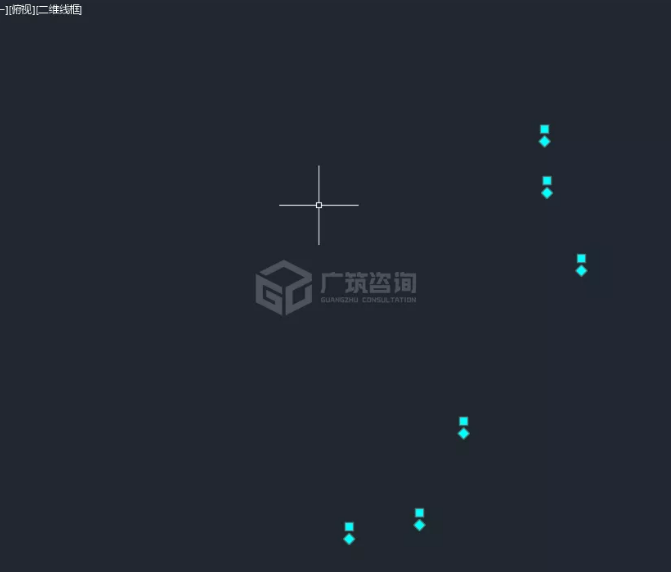

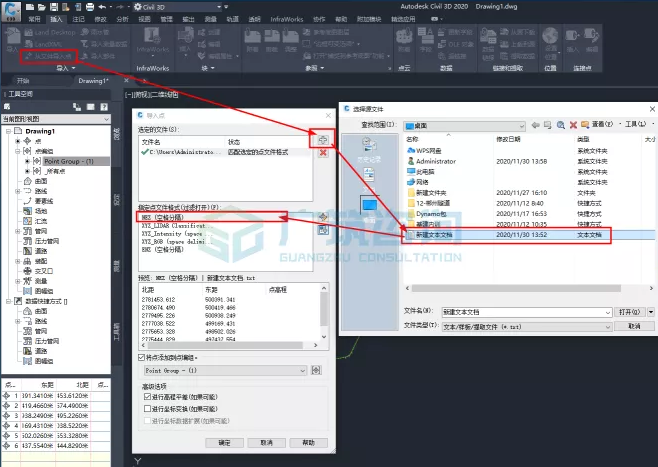

    把txt文档导入到Civil3d中获取平面曲线切线交点的位置

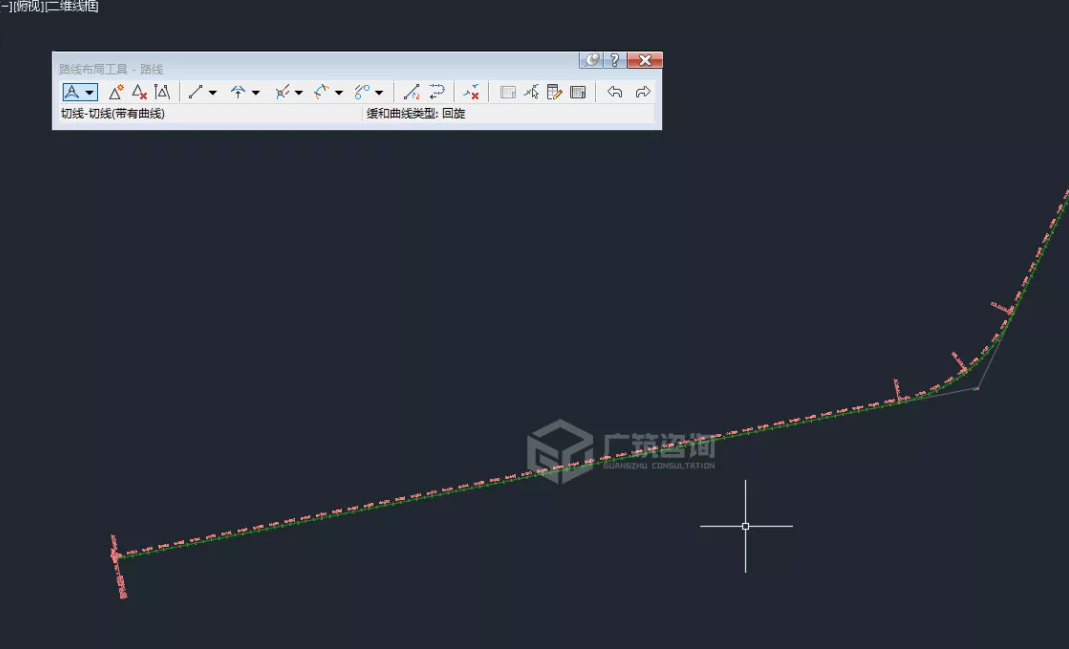

    接下来根据要素表利用上一步得到的点坐标位置绘制平面曲线

    1.2竖曲线的绘制

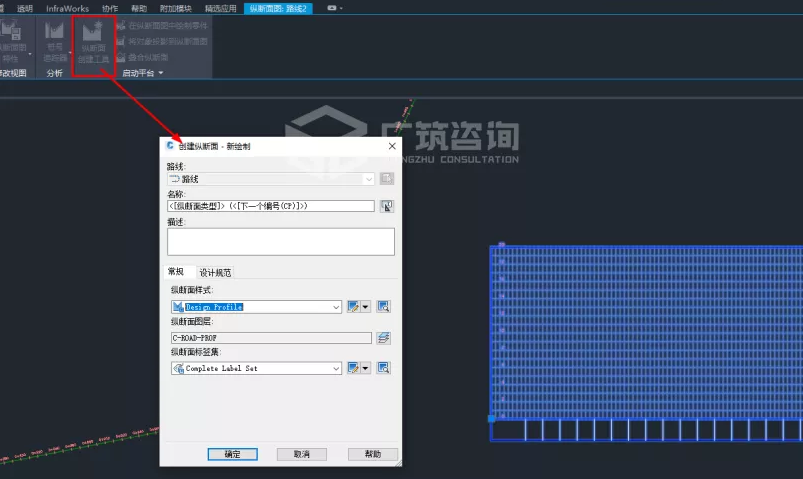

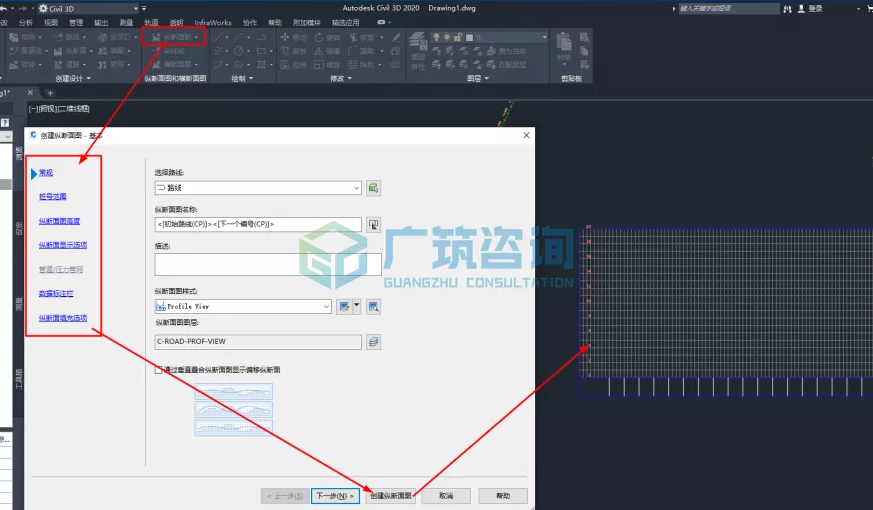

    创建一个纵断面图，输入信息确认，鼠标点击放置在绘图界面中

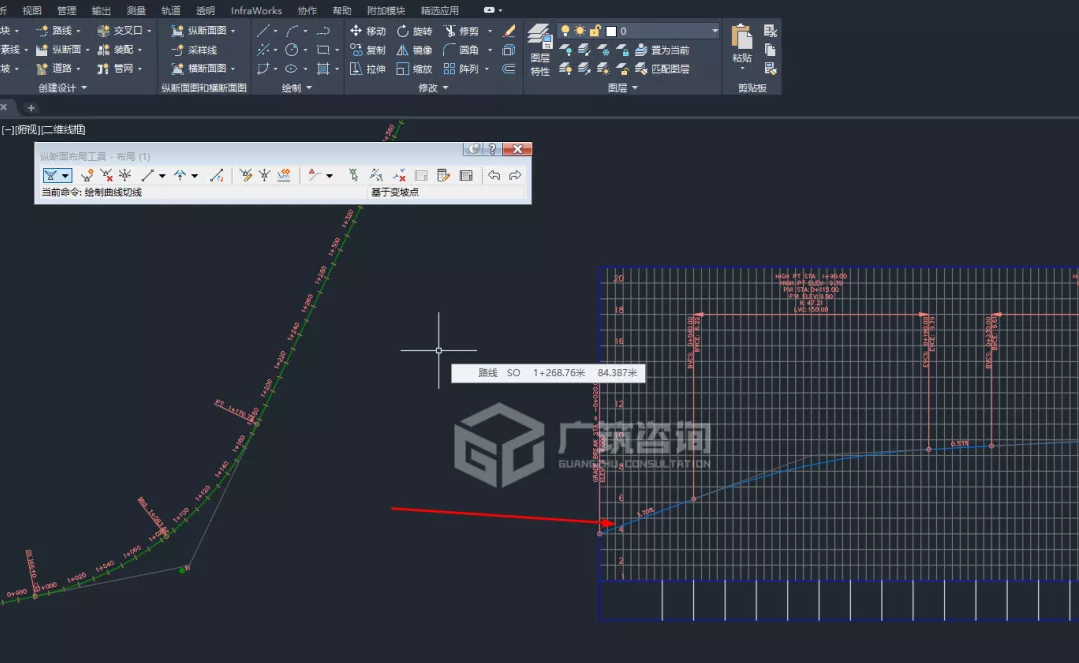

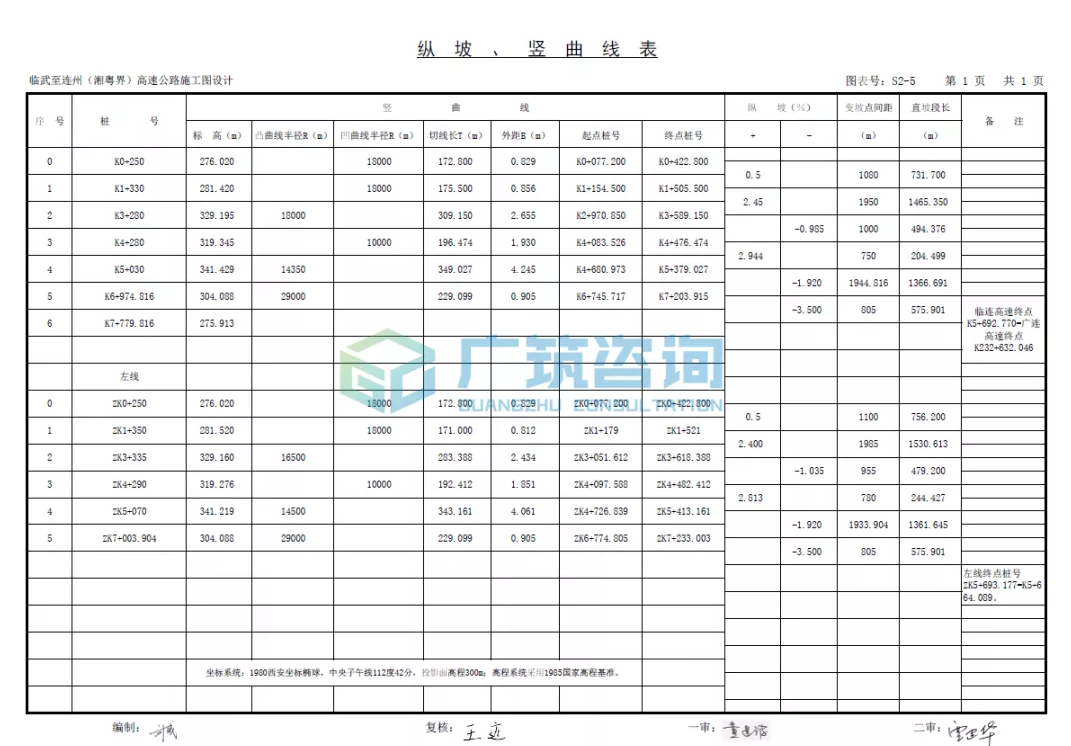

    接下来创建一个纵断面，根据曲线要素表绘制竖曲线

    1.3路线数据的导出及处理

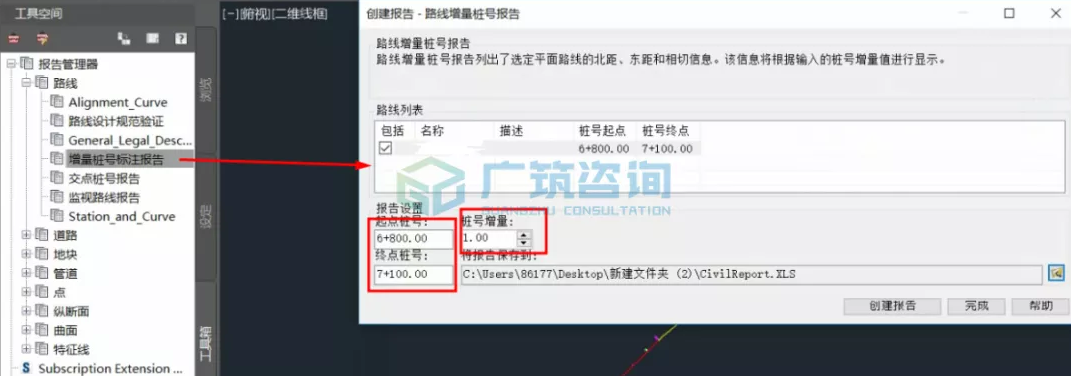

    导出目标点处的坐标数据

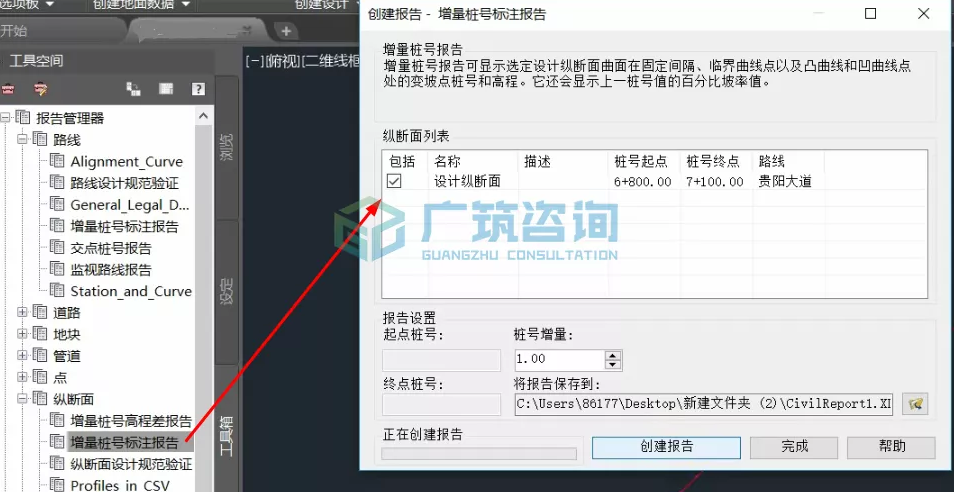

    导出目标点处的高程

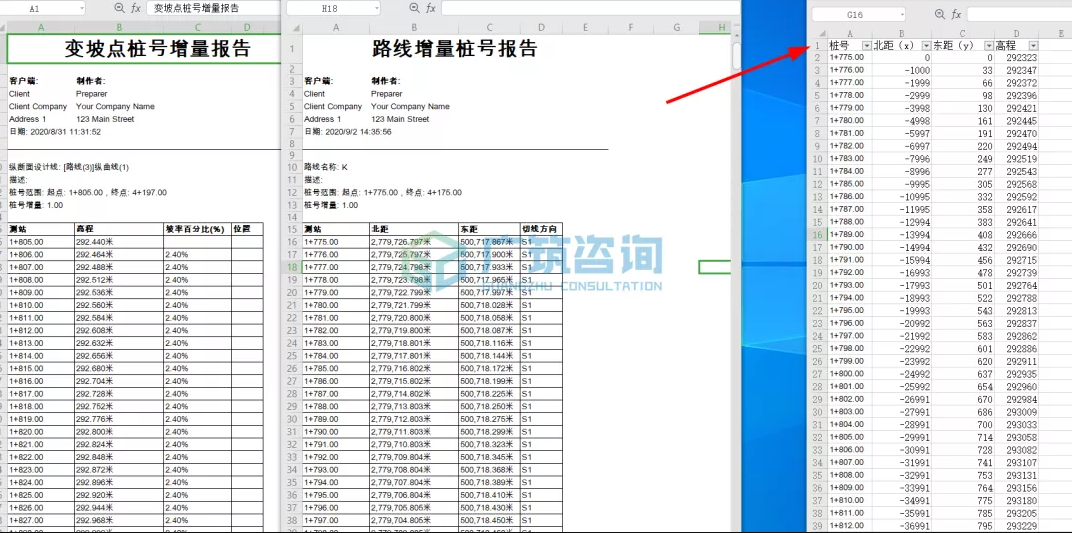

    把目标点处的坐标和高程处理到一个表格里，这样有关于路线的数据信息获取完毕，为下一步做准备。

    02、Revit中进行族的创建

    利用dynamo创建模型之前我们要创建好所需要的族，在这里我们经常用到的族大致分三类：

    2.1作为构件放置的族

    这类族作为一个实体模型构件，例如常规模型创建好的族等，通过dynamo放置在路线的指定位置，做到精确放置。

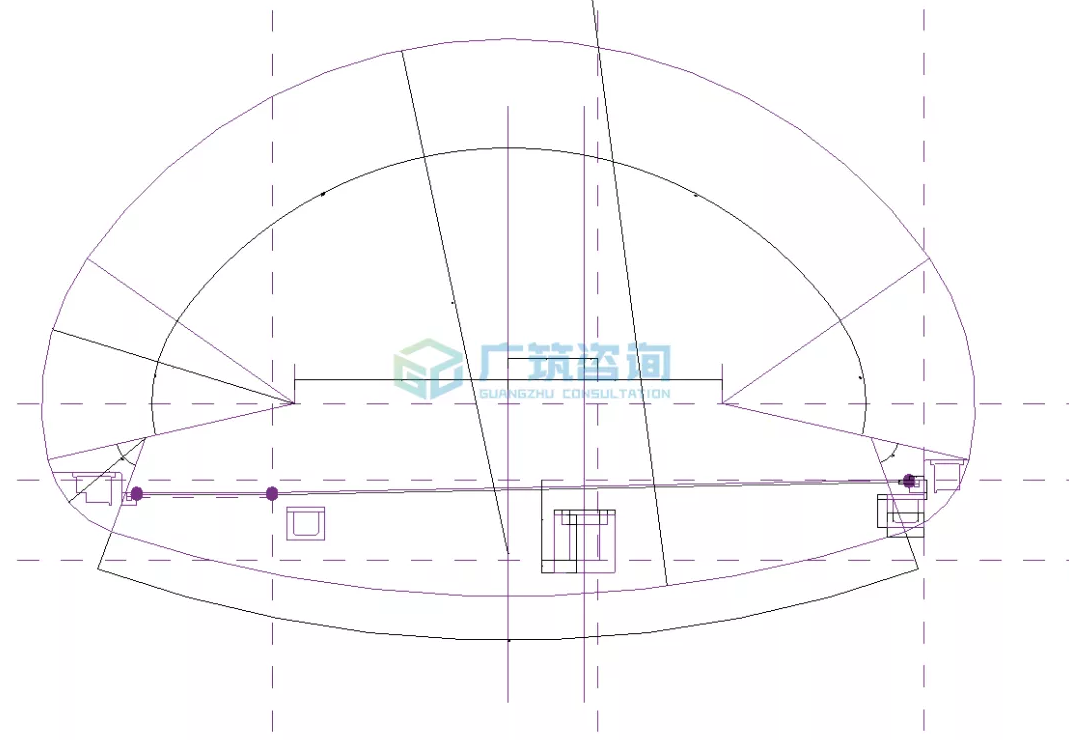

    2.2轮廓族

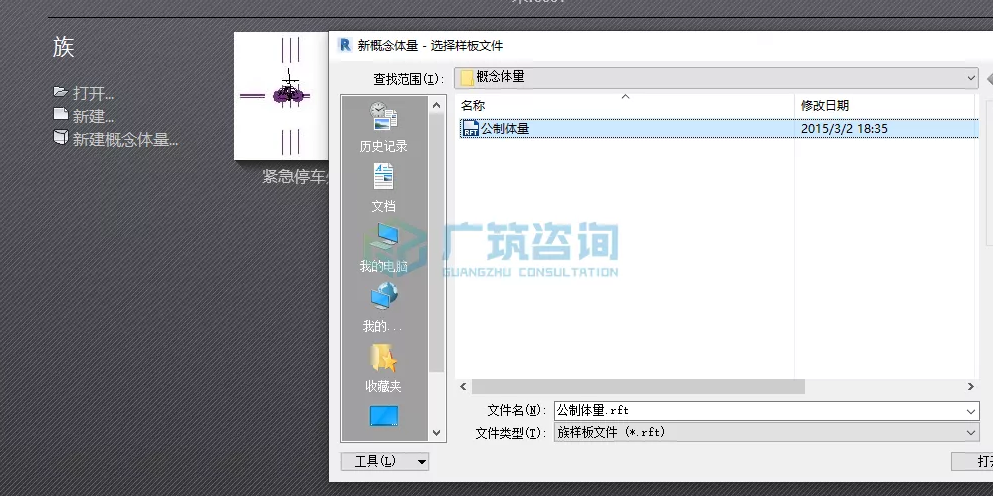

    这类族在dynamo中运用空间沿路线放样的方式创建模型构件。轮廓族采用概念体量绘制更好一些，会减少运行过程中的bug，绘制过程中需要参数化的要做好参数的创建，设置好约束条件，避免在dynamo中驱动不了的问题。

    2.3自适应族

    自适应族通过dynamo运行创建的模型也有很多，比如绘制自适应族通过dynamo运行在隧道中放置预制排水沟、预制盖板等等，准确快捷效率高。

    03、Dynamo参数编程设计

    这一步要结合Civil3D中获取的道路中心线和Revit中创建的族，在Dynamo中进行参数化编程设计，根据不同类型要求设计不同的参数编程，这一点比较灵活多样，也是它的优势所在。过程如下：

    3.1创建样条曲线

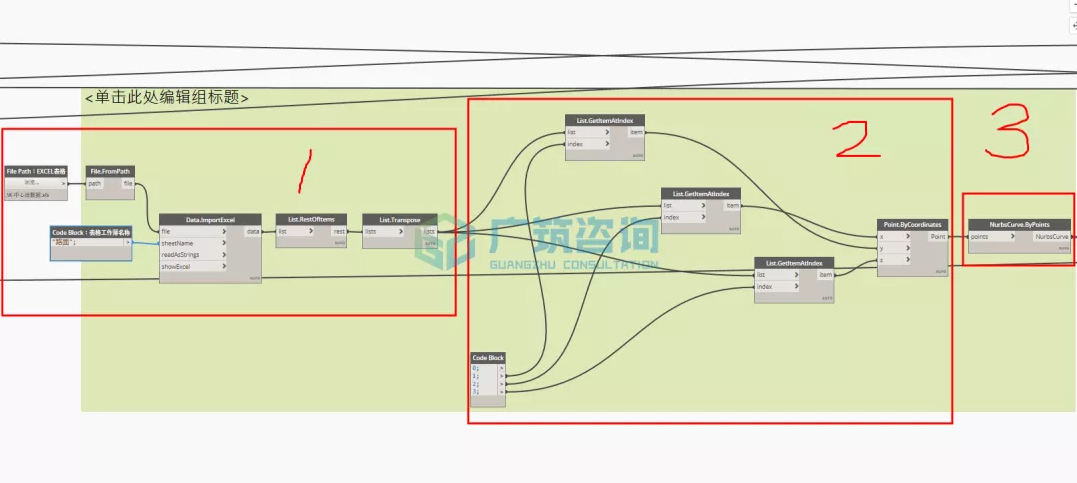

    在dynamo中，第一步读取路线信息数据并处理；第二步把表格中的坐标位置及高程信息读取并在dynamo中生成；第三步利用dynamo把这些点连接起来，在三维空间里生成一条样条曲线，也就是我们需要的路线。（如下图）

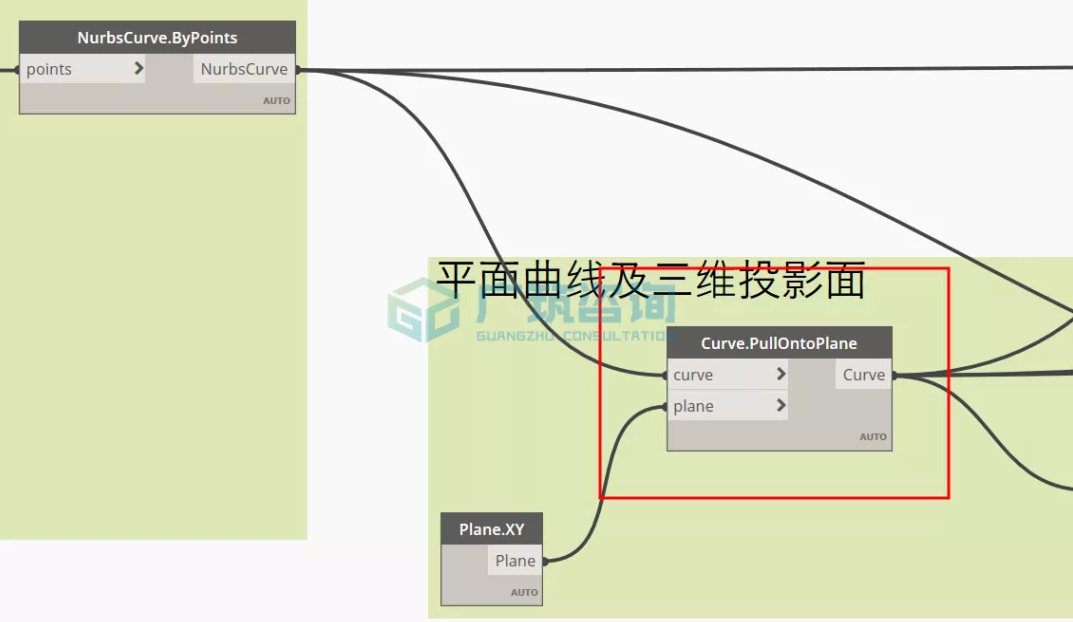

    由于我们的图纸都是根据里程获取信息，这就需要我们把样条曲线投射到平面上获取平面曲线。这里我们用到的节点是Curve.PullOntoPlane

    3.2放置族

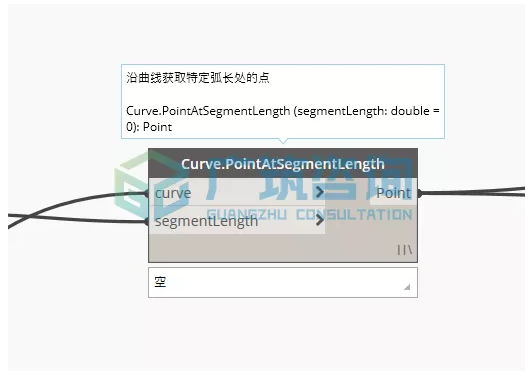

    对于族的放置首先要找到它的准确位置，基本思路就是在上一步得到的样条曲线或者在它的平面曲线上取点，然后把族放置在所取点的位置上。这里用到的节点是Curve.PointAtSegmentLength。

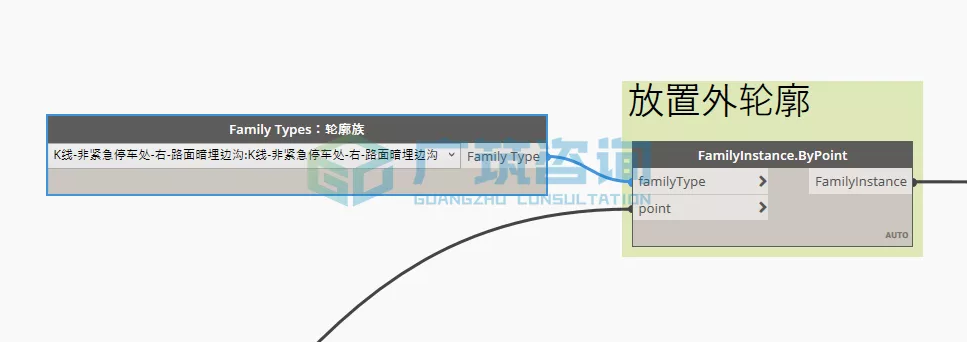

    放置族用到的节点是Familylnstance.ByPoint。

    3.3模型创建

    作为构件放置的族直接取点放置在指定位置；

    轮廓族在dynamo中运行生成模型的思路大致是：把轮廓放置在指定点位置，放置两个或者间隔放置多个，运行过程中依次连接沿着路线放样融合；

    自适应族根据自适应点的个数，在样条曲线上获取相应点个数及位置自动放置。

    最后要把dynamo模型转化成revit模型，最常用的节点是Springs.Familylnstance.ByGeometry。

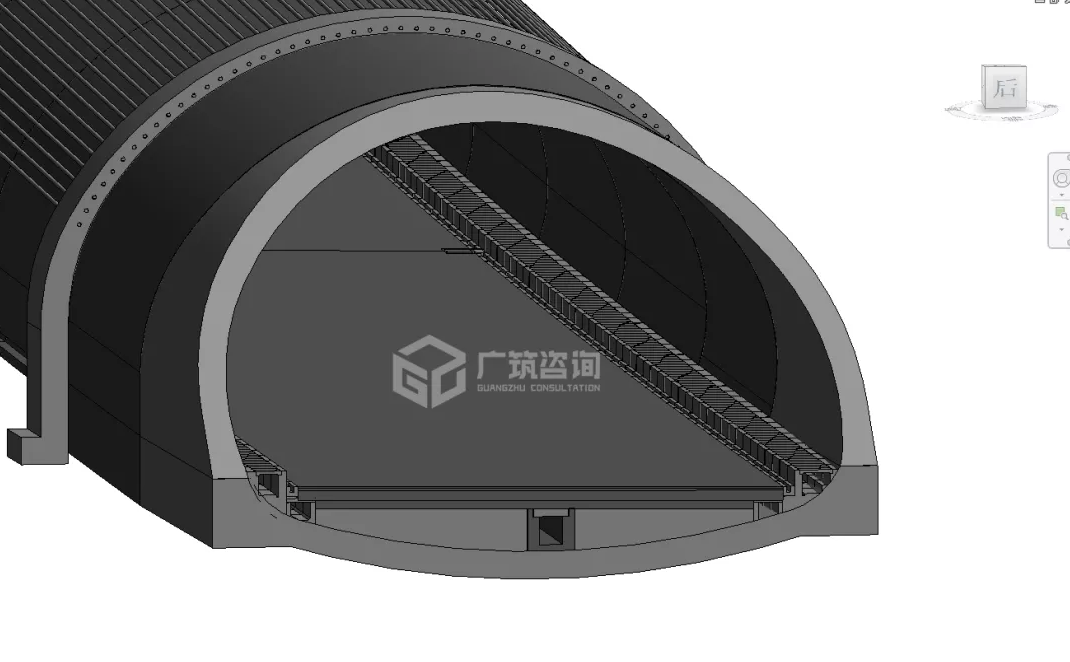

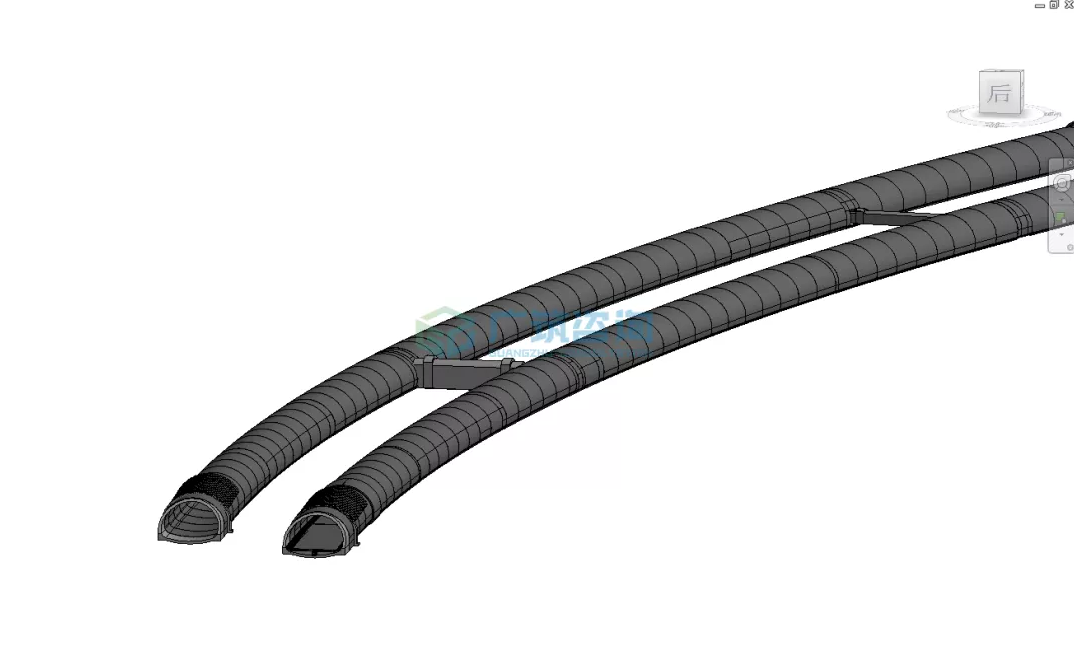

    最后输出成果

    利用Civil3d+Dynamo+Revit这种方式获得BIM模型的优势是显而易见的，但是对于学习时间成本也要求比较高，这就需要我们不断探索新方法，不断学习，时刻自我更新自我成长，争做一个与时俱进开拓创新的BIMer。
