Revit地形怎么创建?关于创建真实的Revit地形

发布:中文网小编2号 浏览:1521人 分享
发布于:2020-12-04 09:49

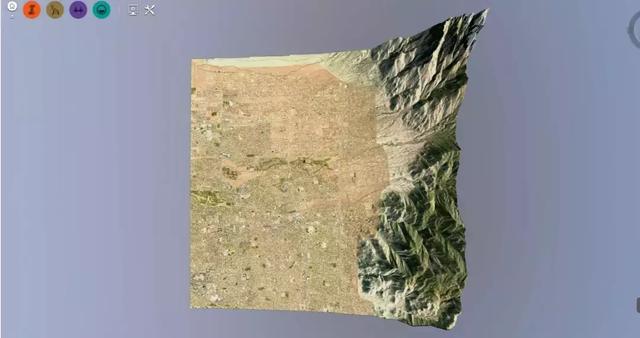

今天我们继续介绍的是将Infraworks的地形模型导入Revit,利用的软件工具为Rhino和Excel,首先还是使用模型生 成器建立地形模型:

快速创建真实的Revit地形

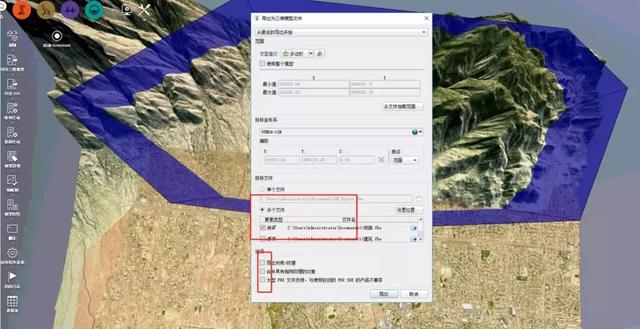

Inforworks的模型以FBX的格式导出,交互定义可以使用多边形

快速创建真实的Revit地形

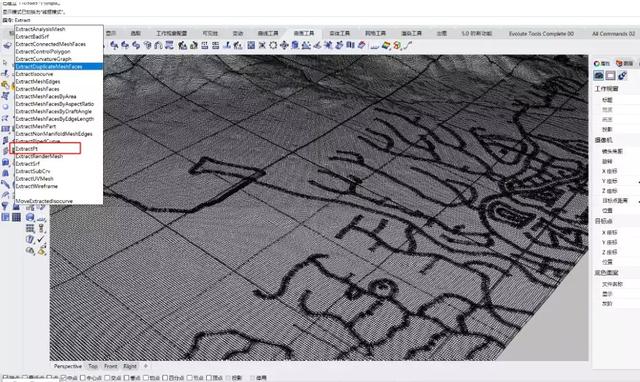

这里的导出我们将材质纹理导出,将导出的模型导入rhino中,在Rhino中选择地形模型之后使用ExtractPt命令如下:

快速创建真实的Revit地形

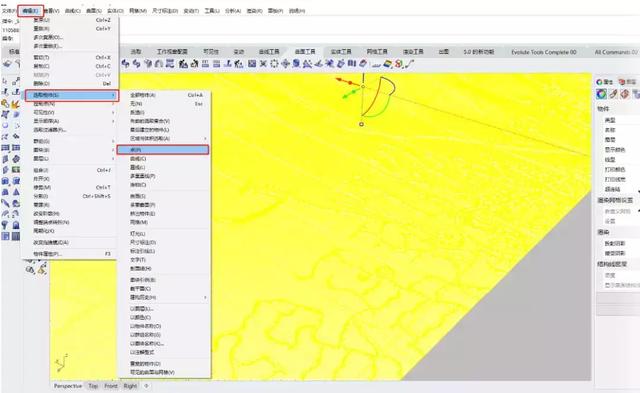

之后我们选择点如下:

快速创建真实的Revit地形

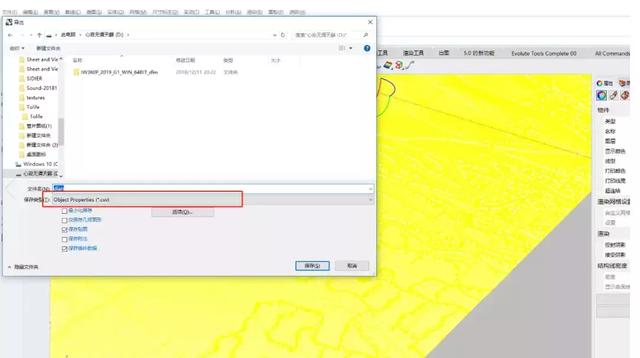

  将其导出为CSV文件

快速创建真实的Revit地形

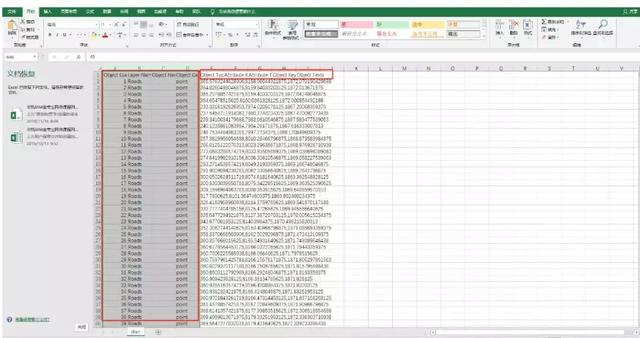

使用Excel打开CSV文件,将无用数据删除如下:

快速创建真实的Revit地形

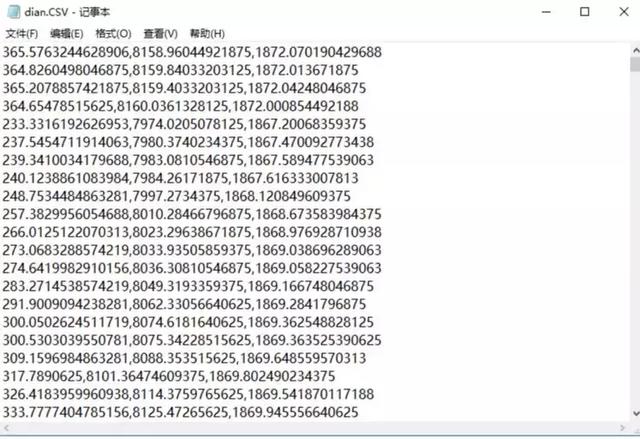

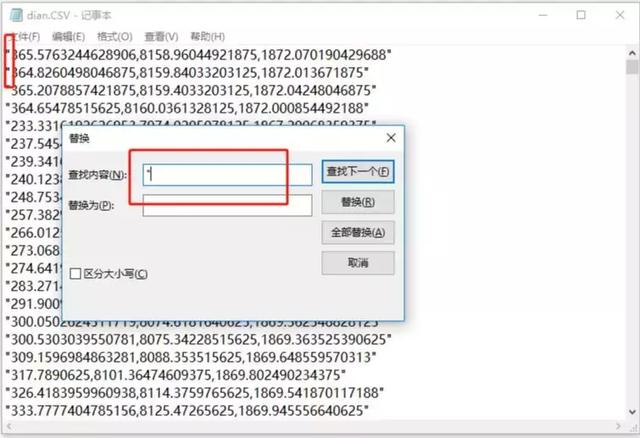

接下来将CSV文件用记事本打开做简单处理,将引号替换掉保存(注意输入法中英文状态)

快速创建真实的Revit地形

快速创建真实的Revit地形

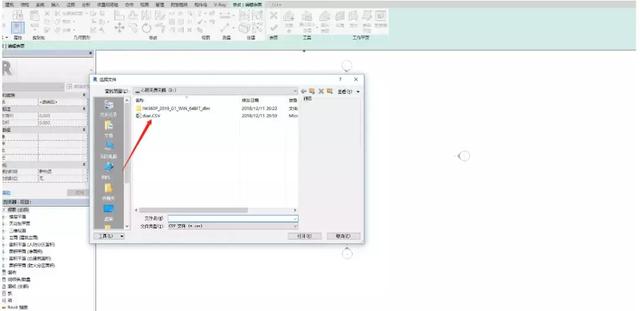

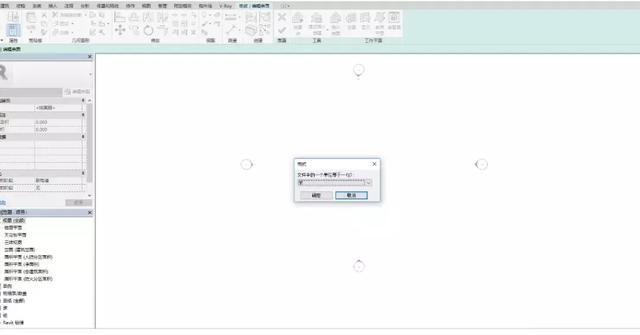

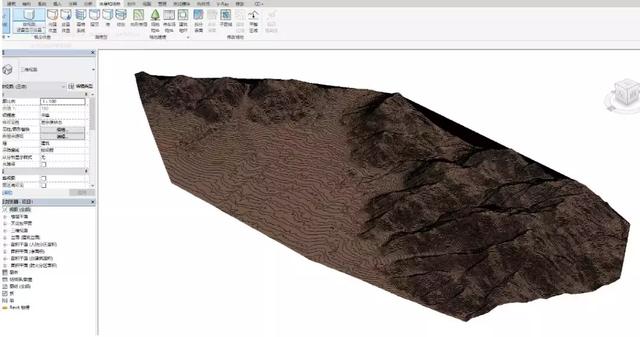

打开revit使用csv文件创建地形

快速创建真实的Revit地形

快速创建真实的Revit地形

快速创建真实的Revit地形
